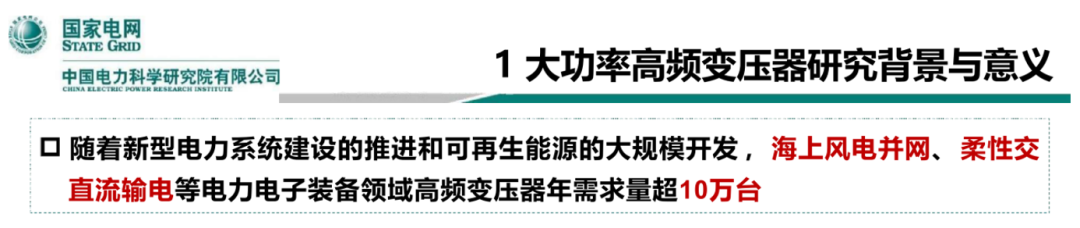

乘借800VDC数据中心东风,固态变压器(SST)在万众期待中站上C位,但其价值远不止于此。作为下一代电力技术的核心,SST也将是超充站、储能系统、新能源并网、智能电网与轨道交通等场景的关键设备。国家电网旗下中国电力科学研究院主任杨富尧曾在2025年演讲中预测,随着新型电力系统建设的推进和可再生能源的大规模开发,未来海上风电并网、柔性交直流输电等固态变压器的年需求量将超过10万台。
为光能源预计,他们今年的固态变压器将出货超过800台,同比增长超过700%。该公司预测,2027年下半年整个固态变压器行业将进入批量化生产阶段,未来5-10年内,整体市场规模将达到千亿级。风口之下,亦是十字路口。2025至2026年间,已有30多家企业入局固态变压器。然而,SiC器件的可靠性、成本和供应安全等3大难题,已成为固态变压器规模化应用的关键阻碍。为此,我们与昕感科技进行了交流,尝试从产业协同的角度,探讨化解上述瓶颈的务实方案。“算力的终点是电力”已成为数据中心行业共识。据测算,1GW规模数据中心的TCO成本高达550亿美元(按4年折旧),其中电费就高达27.5亿美元。

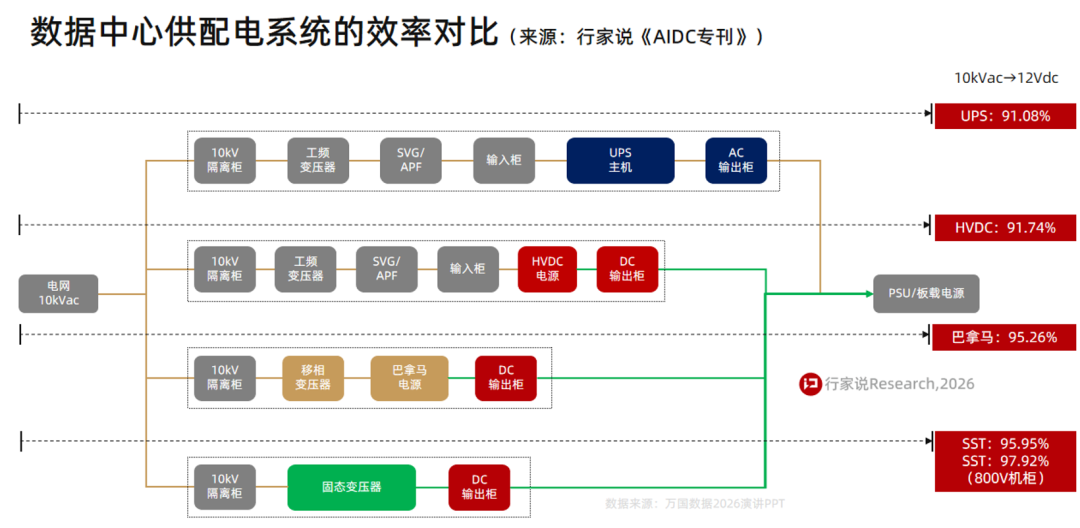

而相较于传统UPS供电架构,固态变压器架构的效率提升了4.8%—6.8%。因此,固态变压器为1GW规模的数据中心每年节省的电费可达3300万—4680万美元(约2.4亿—3.4亿元人民币)。尽管固态变压器的长期运营收益非常显著,但现阶段其初始购置仍然高于供电架构。据TDK全球销售发展总监Anirban Roy透露,目前,SST的价格是普通变压器的两倍。据“行家说三代半”调研,目前不同固态变压器厂商的成本控制水平各异,部分厂商可以做到0.8-1元/W,而部分厂商要超过1.5-2元/W。华建集团建筑设计一院副院长杨刚认为,目前SST成本还是偏高,成本是影响客户决策的重要因素,如果不能实现足够的成本优化,会直接影响客户的选型决策。SiC器件的效率和功率密度优势为固态变压器的规模化落地提供了关键支撑,但与此同时,SiC器件的成本也是产业链上下游企业共同关注的焦点。杨刚表示,虽然固态变压器800V直流可节省铜材,但同时也增加大量功率器件,而目前功率器件价格偏高。科大智能代表杨丽颖也认为目前SST仍面临高压功率器件成熟度与成本的制约,但她也表示,“这恰恰是投资机会所在,碳化硅器件的突破将是SST大规模商用的关键前提。”

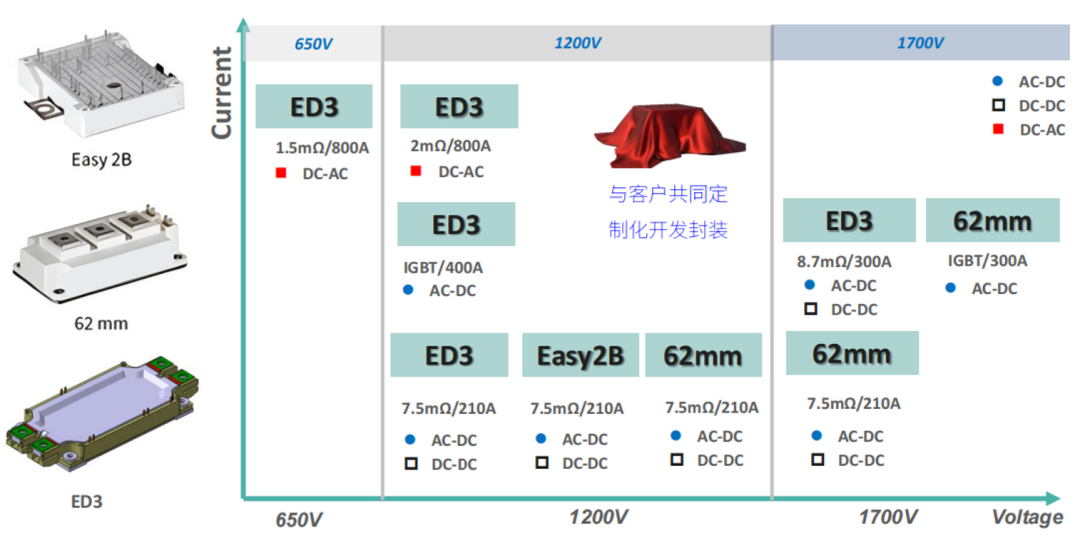

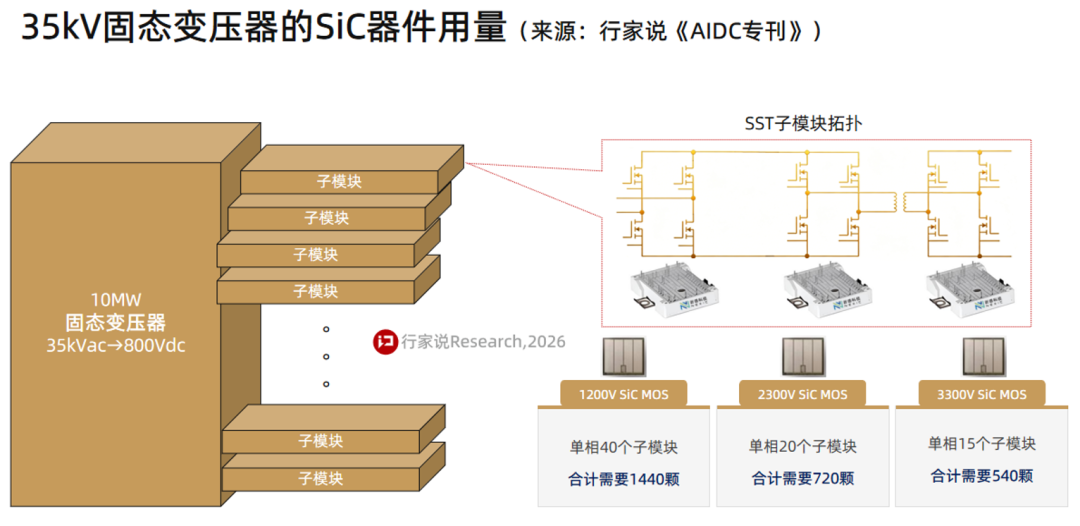

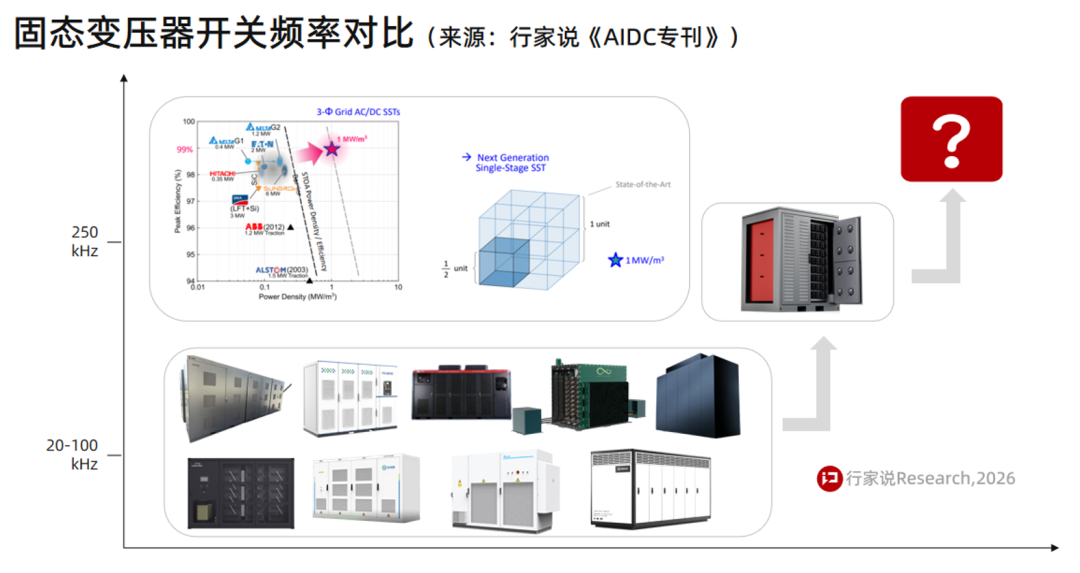

在固态变压器对碳化硅器件依赖度日益加深的背景下,昕感科技是国内碳化硅领域的领先企业之一,已围绕碳化硅功率器件形成了设计 - 制造 - 封测 - 应用进行全链条布局。据昕感科技负责人在接受采访时透露,昕感拥有自主的IGBT与SiC设计方案,可覆盖SST中的AC-DC级联H桥、DC-DC(DAB/CLLC)及DC-AC三电平逆变结构,模块电压覆盖650V/1200V/1700V等主流需求,并支持定制封装外形。目前,昕感科技可为固态变压器提供Easy 2B、62mm和ED3等主流功率模块封装,其中Easy 2B模块适合高频隔离DC/DC环节,具有极致功率密度和低杂散电感,可抑制电压过冲和EMI;62mm模块适合中大功率整流/逆变,实现功率、散热与成本的平衡,电流达数百安至兆瓦级;ED3模块具备高电压/大电流承载力和工业可靠性,适用于中高压SST输入级串联应用。目前SST的产业共识是,竞争正从单颗器件的参数比拼,转向“器件-模块-驱动-系统”的完整电力架构平台竞争。这意味着为了满足客户的需求,未来的产品路线将紧密围绕SST的系统价值量展开。谈及碳化硅成本,昕感科技表示,他们已经实现从产品、产线到方案的多维降本体系,有望为固态变压器提供降本支持。昕感科技负责人指出,昕感新一代SiC芯片能够有效优化SST的BOM成本。一方面,该芯片显著优化了开关特性,极低的开关损耗直接降低了SST(尤其是DAB拓扑)频繁功率变换的核心损耗,减轻散热负担和成本。同时,该芯片的高压导通电阻远低于同等级硅器件,不仅进一步降低损耗,更缩减了电感、电容等无源元件体积。针对SiC环节的降本,更优的制造工艺和更高的产线良率可直接降低SiC芯片和模块生产成本;另外,昕感的垂直整合制造模式能加速从研发到量产的验证闭环,有效缩短产品生产周期、降低生产成本。此外,在方案层面,昕感科技还提供从混合SiC(低成本入门)到全SiC模块(高性能)的完整路径,并通过嵌入式封装等创新,可最大化固态变压器的“每瓦成本”与“每立方毫米性能”的优势。除了成本之外,碳化硅功率器件的可靠性也日益成为数据中心和固态变压器企业关注的焦点。在最近的AIDC行业活动上,腾讯数据中心高级架构师张佳斌表示,腾讯将在在年内启动华东800V数据中心试点,但他们对800V架构的普及保持审慎乐观。他认为,碳化硅器件瓶颈是目前800V架构落地的三大难题之一。西电电力电子技术中心主任许崇福也表示,固态变压器在应用中要面临工程化的“生死坎”,主要包括高压SiC器件的长期可靠性、高频绝缘技术和模块化冗余控制等挑战。面对固态变压器应用的碳化硅可靠性挑战,昕感科技表示,他们从器件设计、工艺制造到封测验证,构建了一套全链条的保障方案。 SiC 芯片研发的核心技术瓶颈主要集中在短路耐受能力与栅氧可靠性两大维度,昕感科技透露,他们针对性开展多项核心技术优化,实现两项关键性能同步突破。在短路耐受能力层面,昕感团队在不增加器件导通损耗的前提下,通过结构优化将短路电流峰值降低 30% 以上;同时改善源漏区电流分布状态,有效抑制局部热点产生,显著提升器件短路工况下的热稳定性。针对栅氧可靠性问题,昕感科技一方面采用场板结构设计,缓解栅氧边缘电场集中效应,使栅氧层峰值电场降幅超20%;另一方面精准调控栅氧厚度,规避栅氧过薄引发的击穿风险,同时避免过厚带来的驱动损耗增加,实现器件导通性能与长期可靠性的最优平衡。固态变压器的额定容量范围可达1-10MW,其碳化硅芯片用量最高可达新能源汽车主驱的30倍,因此其均流均压挑战更为显著。针对并联或串联应用中的均流、均压问题,昕感的策略是在SiC器件级别进行参数一致性的严控。据介绍,昕感科技通过晶圆级和封装级的双重筛选,可将同批次SiC器件的导通电阻、阈值电压、跨导等离散性控制在±2%以内。同时,针对串联需求,昕感科技提供专门的“均压等级”SiC器件,其参数一致性进一步提升到±1%;而针对并联需求,他们则有 “均流等级”器件,同时优化导通电阻温度系数的一致性,利用正温度系数特性来强化自然均流。此外,昕感科技还在SiC模块封装和热管理环节形成一套成熟且不断演进的技术体系,目标是最大限度降低寄生参数、提升散热效率、增强功率循环寿命,以充分释放SiC的性能潜力。例如,为应对SST高频开关带来的电压尖峰和振荡,以及高功率密度带来的热应力,昕感科技引入了高性能基板(氮化硅AMB)、先进互连(银烧结/铜夹片)、低感结构(嵌入式/双面散热)以及高效液冷等对装关键革新技术。该方案打出一套组合拳:通过嵌入式与3D封装将寄生电感降至纳亨甚至皮亨级,从而支持SST在100kHz以上高频运行并压缩磁性元件体积;再依托氮化硅AMB与银烧结技术,让模块能够承受剧烈温度循环与功率冲击,满足20至30年寿命要求;同时配合双面散热与直接液冷将热阻降至最低,允许芯片在更高结温下运行或使用更小芯片,最终助力SST单柜功率密度突破1MW/㎡并直接提升整机效率。昕感负责人表示,他们已经针对性地解决了SST场景下碳化硅器件的几大可靠性难题,并且可以根据客户的具体工况定制方案,确保器件在长期运行中依然稳定可靠。在调研中,我们了解到,固态变压器厂商对碳化硅器件的供应能力和协同创新也表达了关注。美国媒体提到,对于高性能固态变压器晶体管,SiC器件的供应链仍在扩展阶段,产能仍然受限,而且高度集中于国际市场,企业需要考虑交付周期风险。据报道,美国能源部(DOE)的供应链审查已将半导体确定为战略组件,目前正在采取措施降低规模化生产过程中潜在的进度和成本敏感性。今年4月,白云电气集团副总经理丁春明在接受采访时也表达类似观点。他认为,“目前固态变压器产业的挑战主要在于技术与标准层面。在800VDC相关的功率半导体器件可靠性方面,我国与国际先进水平仍有差距,且标准制定话语权较弱,产业链成熟度不足”。此外,SST单机未来将朝向更高电压、功率等级发展,因此亟须电压更高等级的SiC功率器件,而国产碳化硅的成熟度也将影响着SST厂商的技术创新节奏与产品迭代能力。对此,昕感科技创始人王哲曾在2026崇礼论坛提出具体倡议。他建议,AI产业链企业可以与碳化硅厂商联合设立“功率半导体-AI协同设计开放实验室”,使AI企业最前沿的算法模型能在真实的SiC功率器件环境中进行能效测试,促进双方技术迭代。在固态变压器技术协同方面,昕感科技可以为客户提供2大关键支撑。首先,昕感科技依托“内部闭环”的垂直整合制造模式,将传统分散的设计、制造、封测、应用环节融于统一体系。这种高度协同的结构,能够系统性降低客户在SST产品开发中面临的不确定性风险,并显著压缩跨环节的等待与调试时间。而这种内部高效闭环可将传统产业链中跨公司沟通的不确定性、信息损耗和长周期,转化为确定性的技术路径和敏捷的开发响应,从而为固态变压器厂商显著降低综合试错成本,并赢得宝贵的市场窗口期。其次,昕感科技还重金打造了NTAC测试应用中心,这个“全链条协同、全周期测试、全场景覆盖、全生态开放”的高端技术服务平台,可为SST客户提供从功率模块/器件的性能与可靠性验证、应用解决方案开发(含拓扑选型、驱动设计、散热优化),到失效分析、联合研发及供应链质量保障等全维度支持,既是昕感产品质量的守门员和技术创新的孵化器,也是面向功率半导体全行业的开放式赋能平台。该公司负责人总结道,在固态变压器从样机迈向小批量应用的关键窗口期,昕感科技依托自主产线,可缓解客户的供应稳定性顾虑;同时借助垂直整合的协同效率与NTAC平台的测试验证能力,为客户提供设计、验证、失效分析等环节的资源前置支持,力求缩短开发周期、降低工程风险,助力从0到1的迭代探索。固态变压器正处于从试点走向规模化落地的关键窗口期,依托 800V 数据中心、兆瓦快充、新能源并网等场景迎来需求爆发,长期市场空间广阔。面向这一战略赛道,以昕感科技为代表的碳化硅企业正以全链条技术攻关,帮助破解固态变压器的 SiC器件成本、可靠性和供应安全等关键痛点。而固态变压器的千亿级蓝图,从来不是单一企业能够独立绘就,亟须全产业链上下游协同创新、共建生态,共同推动固态变压器规模化商用提速。
