不止32.768K，这颗250KHZ DIP14有源晶振才是工控板的“隐形支柱”

提起晶振，很多人脑海里蹦出的第一个频率就是32.768KHZ。但在


工业自动化


、


开关电源


、


嵌入式


控制等更广阔的领域，

250KHZ

这个频率点正在以它独特的


电气


特性，成为大量成熟方案的“灵魂


时钟


”。

作为深耕晶振制造

二十多年的源头厂家

，亿晶振业电子今天要为你深度


拆解


这颗看似冷门却无处不在的

DIP14长方形有源晶振250KHZ

。我们不仅把250KHZ DIP14作为标准品长期供应，还能把精度指标一路推到

±0.1PPM（25℃）

的高端水准。这意味着，无论你是在做普通工控时钟，还是在攻关对精度有极致要求的测量或计量类设备，我们都能在同一家供应商这里找到答案。

一颗晶振，两套精度方案，按需选择不将就

如果你正在为一块老款工控板做维护、为


电源


控制环路寻找可靠的时钟源，或者单纯想找一款能长期稳定供货的直插晶振，这篇文章值得你花五分钟读完。

为什么要关注250KHZ这个“非主流”频率？

在晶振的全频段谱系中，250KHZ属于低频段。它不像兆赫兹级晶振那样追求高速率处理，而是在需要

低速、稳定、抗干扰

的场景中大放异彩。许多经典的PWM


控制器


、低速模数转换电路、RTC后备时钟以及某些特定协议的


通信接口


，其时钟架构天然适配250KHZ。遗憾的是，随着贴片化浪潮席卷，能稳定提供这种DIP14全尺寸直插250KHZ的厂家越来越少。而亿晶振业电子，凭着二十多年积累的工艺和库存深度，依然把这一品类作为标准品来运营——

不做一锤子买卖，只做长期供货的稳定后方

。

DIP14全尺寸封装：物理尺寸本身就是一种性能保障

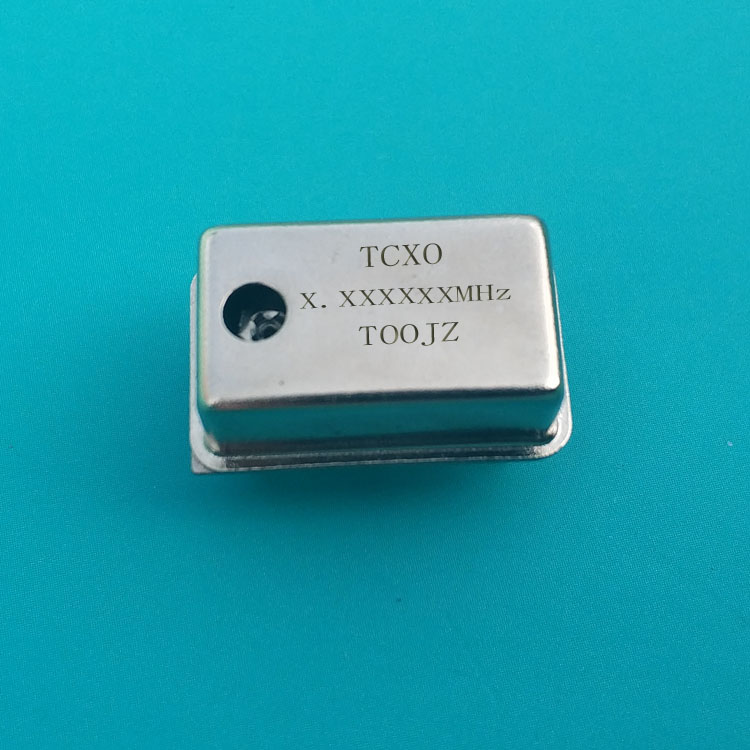

这颗250KHZ晶振采用的是

DIP14全尺寸封装（长方形20.32*12.5*7MM）

。和半尺寸DIP08相比，更大的内部腔体给石英晶片留出了更充裕的振动空间，在热传导和


机械


应力缓冲层面天生就多了几分从容。尤其是在-40℃到85℃的宽温环境下，这种物理红利会被放大，直接转化为更稳定的温度频差表现。同时，亿晶振业支持

高度定制5MM

，对那些内部空间“寸土寸金”的紧凑型设备来说，这是一个非常灵活的商业选项。

精度、波形、电压：我们谈点


工程师


真正关心的

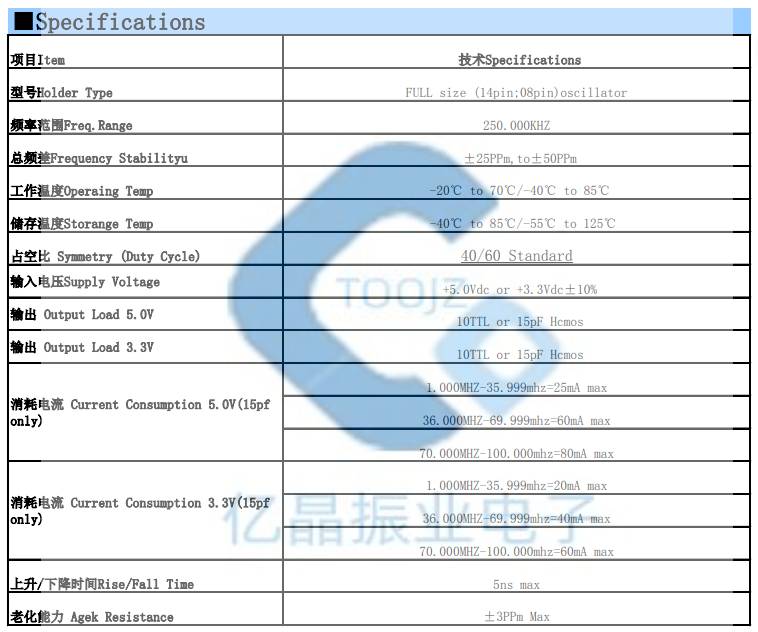

买晶振，看参数比看广告靠谱。关于这颗250KHZ DIP14有源晶振的核心指标，亿晶振业给出的是透明方案：

频率精度

：常温频差默认±20PPM，温度频差默认±30PPM，均可按需在±10PPM到±50PPM之间定制。至于印字上小数点后面有多少个“0”，

那只是编码规则，与精度无关

，请放心。

高精度


方案（计量级应用首选）

25℃环境温度下，工作精度可达

±0.1PPM

±0.1PPM是什么概念？它比常规±20PPM的精度高了整整两个数量级。对于那些对时间基准、频率校准有严苛要求的设备来说，这个指标可以直接影响系统的测量不确定度。需要这个精度等级的客户，请务必在下单时与客服明确备注，我们会从晶片筛选到封焊工艺全程走精度优先的专线流程。

输出波形

：默认方波，TTL和CMOS兼容。这是一个非常实用的特性，用


万用表


就能快速判断输出是否正常——方波输出的直流电压一般稳定在电源电压的50%左右，比如5V供电时，你大概会测到2.5V。

工作电压

：覆盖1.8V、2.5V、3.3V、5V，默认出货3.3V。

电压波动请务必小于10%

，别让电源噪声谋杀你的时钟


信号


。

电流



：一般小于50mA，具体请下载规格书确认。

容易被忽视的“三态功能”与第一脚定义

在实际调试中，因三态功能和脚位接错导致的“不工作”案例，远多于晶振本身的不良。亿晶振业电子的晶振遵循如下默认逻辑，请在下单和技术选型时务必留意：

直插晶振（含本次250KHZ DIP14）

：第一脚悬空（NC），默认

不含三态功能

。如果你需要含三态功能（即必须加高电平或悬空才起振、低电平则停止），请在订单中备注。

贴片晶振

：第一脚为使能（EN），默认

含三态功能

。

脚位辨认

：外壳正面有标定位点，对应第一脚为直角，安装前请一定核对脚位图。

此外，

焊接和使用时请像对待MOS管一样严格防护静电

，瞬间的静电击穿对晶振的损伤往往不可逆。

从20KHZ到800MHZ，我们的供应版图不止于此

虽然这篇主角是DIP14的250KHZ，但亿晶振业电子的能力和库存覆盖了整个频率王国——

可定制频率范围从20KHZ一直延伸到800MHZ

。无论你是需要传统的直插封装，还是符合SMT潮流的贴片封装，标准品矩阵都在这里：

DIP14全尺寸：长方形20.32*12.5*7MM（高度可定制5MM）

DIP08半尺寸：正方形12.8*12.8*6.8MM（高度可定制5MM）

OSC7050贴片：7*5*1.4MM

OSC5032贴片：5*3.2*1.3MM

OSC3225贴片：3.2*2.5*1.2mm

二十年磨一剑。亿晶振业电子始终坚持“质量稳定、交期快速”，为全球


电子工程师


和采购商提供可靠的时钟源。

任何特殊参数的定制需求，或者需要索取详细规格书，请直接与我们的客服窗口联系。

量大价优，欢迎咨询：

——亿晶振业电子，用二十多年的坚持，为你提供每一个精准可靠的时钟频率。
