AI算力角逐的核心落点逐步转向高速光互连，光模块成为算力扩容的关键载体，而磷化铟则是决定高端光模块性能的核心根基。伴随800G、1.6T光模块大规模部署于全球数据中心，这款此前偏小众的Ⅲ-Ⅴ族半导体材料，如今迎来空前的供需紧缺局面。近两年衬底售价涨幅翻倍，产线扩建周期长达三年，上游铟原料价格创下十年新高，头部科技企业斥巨资锁定远期产能。磷化铟早已不再是普通半导体基材，已然成为支撑AI算力运转的关键核心材料。

本文依托2026年4月最新行业动态，从多晶合成到外延生长工序，全面剖析磷化铟生产工艺、市场供需现状与后续发展走向。

为何磷化铟具备不可替代性

磷化铟由铟元素与磷元素化合而成，晶体呈现闪锌矿结构，材料禁带宽度约1.35eV。其电子迁移率远超硅基材料，数值达到硅材料十倍以上，同时拥有优异的饱和电子漂移速率，天然适配高频高速光电子器件制造场景。

在光通信常用的1.3μm 与1.55μm 传输波段中，磷化铟衬底可与铟镓砷磷、铝铟镓砷等外延层实现高度晶格匹配，是制作分布反馈激光器、电吸收调制激光器芯片、光电探测器以及光子集成芯片的最优选材。在25Gbps及以上高速光通信场景里，暂无其他材料能够替代磷化铟。

AI数据中心集中兴建，直接推高核心光电器件采购需求，供需缺口持续拉大。单台AI服务器搭载的光模块数量，远超常规服务器十倍量级；单枚800G 光模块需要配备4至8颗磷化铟激光芯片；1.6T光模块对磷化铟衬底的消耗量，达到800G产品的2.7至3倍。英伟达旗下Quantum-X 交换机单机搭载18组硅光引擎，核心基材均依托磷化铟制备。

核心生产工艺与技术壁垒

磷化铟产业链技术门槛集中体现在晶体培育、外延加工两大环节，行业整体朝着大尺寸规格、高集成化方向迭代升级。

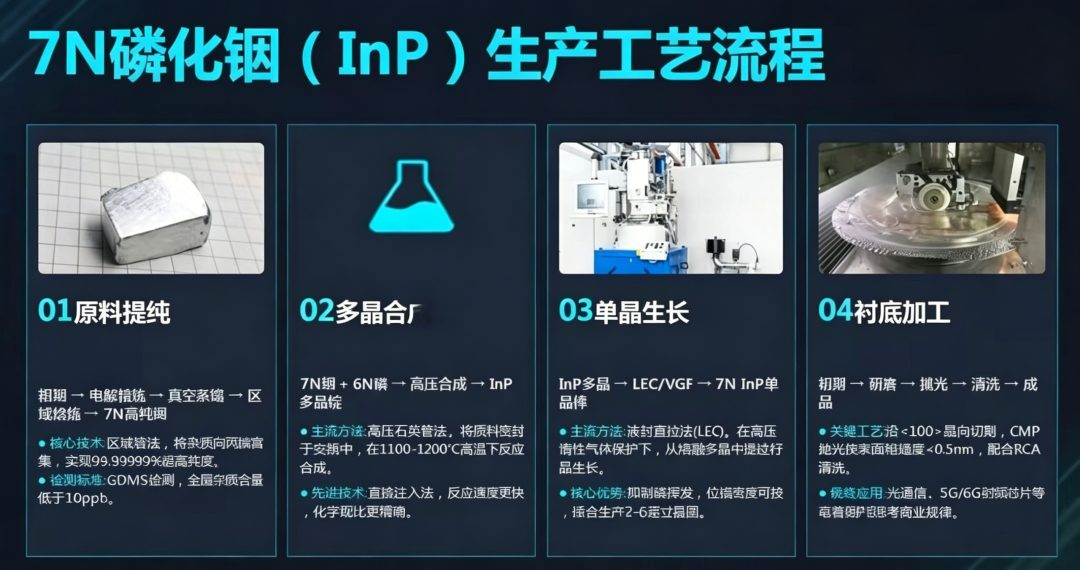

多晶合成：高压环境下的精密化合反应

生产初始环节，采用纯度7N级别的高纯铟与高纯磷原料合成磷化铟多晶原料。基础化合反应原理简洁，但实际工业化生产难度颇高。铟单质熔点仅 156.6℃，而磷化铟熔融温度达到1070℃，该高温环境下磷元素挥发气压可达 27.5 个标准大气压，气压管控稍有偏差便会造成磷元素损耗，致使原料配比失衡，大幅增加晶体缺陷概率。

行业主流存在两种合成工艺路线。水平布里奇曼法将两种原料分置于密封石英容器两端，低温区间稳定磷蒸气压力，高温区域熔融铟原料并完成化合，依靠温度梯度凝结成型，优势在于气压调控精度更高；原位直接合成工艺在同一高压设备内完成反应与结晶工序，减少物料拆装清洗流程，对气压把控与反应节点判断有着严苛要求。

单晶生长：三类主流工艺并行发展

多晶原料经过二次熔融，依托籽晶引导定向凝固，最终制成单晶坯体。目前产业化应用主要分为三种制备工艺：

·垂直梯度凝固、垂直布里奇曼工艺：原料与籽晶放置于氮化硼坩埚内部，整体熔融后依靠温控调整固液界面位置。工艺温度波动小，成品缺陷少、良品率出众，晶体位错密度可控制在 500㎝^-2  以内，多用于高端光电、射频器件生产。

·液封直拉工艺：借助氧化硼熔融层隔绝空气，遏制磷元素挥发，通过提拉籽晶培育晶体。工艺适配 4 英寸、6 英寸规格晶圆，生长效率更快，但成品易产生热应力，位错缺陷相对偏高。

现阶段硅基12英寸晶圆已实现普及应用，磷化铟衬底主流规格依旧停留在 4 英寸、6英寸。该材料本身脆性较强，高温生产必须维持高压环境，尺寸扩大后极易出现开裂、孪生晶体、位错增多等问题。当前市场以4英寸产品为主，6 英寸规格处于小批量量产阶段，规模化商用尚未全面落地。

外延生长：光芯片核心功能制备工序

衬底仅作为基础载体，激光器、探测器的核心性能由外延功能层决定，该结构在光芯片物料成本中占比30%-40%。市面主流制备技术分为两类：

·金属有机物化学气相沉积：通过有机金属原料搭配磷烷、砷烷气体，在加热后的衬底表面逐层沉积薄膜，适配工业化大批量生产，是当下应用最广泛的工艺。

·分子束外延技术：在超高真空环境下精准投射原子束成型，加工精度顶尖，但生产效率偏低，主要用于前沿技术研发。

技术迭代方向

一是推进6英寸衬底普及，该规格晶圆芯片产出量相较4英寸提升约2.25 倍，能够有效摊薄生产成本，多家国际头部企业已布局量产产线；二是发展硅基磷化铟异质集成技术，在低成本硅光子平台整合有源器件，预计2027年前后迎来规模化商用；三是升级光子集成芯片平台，整合激光、调制、探测多元功能，匹配数据中心高速低功耗运行需求。

全球供需格局：缺口显著，行业集中度偏高

市场供需失衡问题不断加剧，供应紧张态势预计将延续至2027年下半年。

结合Omdia、Yole机构2026年4月联合调研数据，2025年全球磷化铟衬底折合2英寸当量需求规模达200至210万片，有效供给产能仅60至70万片，供需缺口超七成。2026年市场需求攀升至260至300万片，产能小幅增长至75万片左右，缺口比例依旧维持高位。2027年行业需求或将突破400万片，年度增速超五成，按照现有扩建速度，短缺局面短期难以缓解。

行业产能呈现高度集中特征，三家海外企业合计占据九成以上市场份额。日本住友电工稳居行业首位，市场占比约45%，6英寸产品良品率处于行业领先水平；美国AXT市占率约30%，核心生产基地设立于北京通美；日本JX金属位列第三，份额占比16%。其余厂商整体市场占有率不足一成，国内代表企业包含云南锗业、有研新材等。

原材料与成品价格大幅上行，订单长期锁定态势凸显。2026年4月行业报价显示，2英寸高端通信用衬底价格，从2025年初800美元每片上涨至2300-2500美元每片，涨幅达到两倍；6英寸高端产品价格从1400美元每片攀升至5000美元每片，涨幅超250%。货品交付周期由原先8周拉长至24至40周，高端产能订单已排期至2030年。

光模块企业财报也印证行业紧缺现状，中际旭创2026 年一季报数据显示，企业预付货款从2025年末1.34亿元增至14.88亿元，增幅超十倍，资金主要用于锁定上游衬底与激光芯片供货资源。

2026年4月产业动态：技术突破与产能布局提速

国内技术实现关键性突破

2025年8月，九峰山实验室成功攻克6英寸磷化铟外延相关工艺；2026年4月23日至25日第三届九峰山论坛期间，该国产技术成果对外展示。依托国产金属有机物化学气相沉积设备，实验室研制出6英寸规格磷化铟衬底光电探测器、激光芯片外延结构，核心参数达到国际水准，激光芯片发光波长片内偏差小于1.5nm，物料组分与厚度均匀度误差控制在1.5%以内，标志国内完成 6英寸磷化铟材料与核心生产设备的国产化协同验证。

国际企业加速产能卡位

英伟达在2026年3月分别向两家光学企业各投入20亿美元，合计40亿美元资金用于绑定长期供货协议，稳固6英寸磷化铟衬底货源。光学器件厂商 Lumentum披露，2028年自身产能将被客户全额预订，同时规划在美国建设6英寸晶圆生产基地；Coherent推出产能翻倍规划，目标2028年产能提升至现有四倍规模。AXT完成6.325亿美元融资，资金用于北京通美厂区产能扩建，据行业消息，受国内出口审批政策影响，企业现阶段约6000万美元订单暂时无法按期交付。

本土企业扩产步伐加快

云南锗业公示1.89亿元产能扩建项目，项目落地后年度总产能可达45万片，其中包含6000片6英寸高端产品，6英寸产品良品率稳定在 70%-75%区间；铭镓半导体30吨磷化铟多晶产线正式投产，打破海外供应垄断格局，有效带动国产多晶原料生产成本下降30%。

原料保障、政策导向与行业未来趋势

上游铟原料价格稳步走高，2026年市场价相较2025年初上涨约四成。我国坐拥全球七成以上铟储量与开采产能，锡业股份为全球规模领先的铟原料生产企业。政策层面，工信部4月发布算力发展专项行动，推动全光交换技术规模化落地；深圳同步出台产业扶持规划，将高速光模块划定为重点发展赛道。

行业后续发展呈现多重趋势，同时伴随相应挑战：

1.规格升级与国产替代并行，6 英寸衬底逐步替代传统4 英寸产品，国内企业在多晶合成、单晶培育、外延加工等环节持续突破，本土产品市场占比稳步提升；

2.产业链垂直整合趋势加剧，下游光模块、光芯片企业通过投资合作方式向上游延伸，筑牢供应链安全根基；

3.行业存在技术替代与市场波动风险，硅光技术、薄膜铌酸锂材料具备替代潜力；全球企业集中扩产或将缩减供需差距，同时进出口管控、原材料价格波动也会对产业发展形成影响。

2026年磷化铟产业整体呈现高增长、供给受限、发展方向明确的格局。本土6英寸外延工艺取得突破、海外科技巨头重金锁定产能两大事件，进一步巩固磷化铟在AI算力产业中的战略材料地位。国产替代进程迈入商业化落地关键阶段，手握产能规模、良品技术与稳定客户资源的国内企业，将持续受益于行业上行周期红利。
