500KHZ，晶振界的“黄金分割点”——这颗DIP14有源晶振藏着多少惊喜？

在晶振的频率谱系中，500KHZ是一个很有意思的存在。它不像32.768K那样专属计时，也不像兆赫兹级晶振那样为高速而生。

它稳稳地卡在低频与中高频的过渡地带

，像一把万能钥匙，悄然出现在数字逻辑时序、串行


通信


波特率基准、


电源


PWM控制、乃至某些


音频


采样电路的主时钟上。

正是这种“承上启下”的通用性，让500KHZ成为许多成熟工业电路板上难以替代的


时钟


心脏。而作为深耕晶振制造

二十多年的源头厂家——亿晶振业电子

，我们不仅把

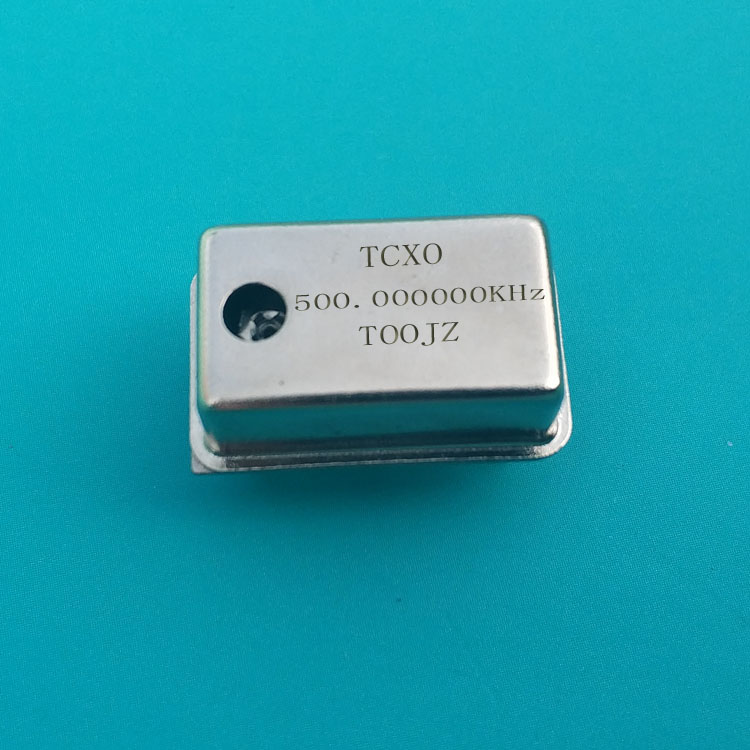

500KHZ DIP14长方形有源晶振

作为标准品常年备货，更能将它的精度一路推高到

±0.1PPM（25℃）

。无论你是在做日常的工控维护，还是在攻关计量级的高端设备，这篇文章都值得一读。

为什么500KHZ在DIP14封装里如此经典？

很多


工程师


第一次接触直插有源晶振，就是从一颗长方形的DIP14 500KHZ开始的。

DIP14全尺寸封装（20.32*12.5*7MM）

在500KHZ这个频率点上有着天然的物理适配性：石英晶片尺寸适中，振动模式稳定，封装腔体提供了充裕的空间来缓冲热应力和


机械


应力。相比同频率的贴片方案，DIP14在抗干扰、散热和长期老化漂移方面有着结构级的优势。如果标准的7MM高度不适合你的机箱，亿晶振业还可以

定制5MM的极致高度

。

两套精度方案，一笔订单全搞定

亿晶振业的500KHZ DIP14有源晶振，不走“一刀切”的路线。你可以根据项目对时钟精度的实际需求，灵活选择两个档次：

常规精度方案（高性价比，覆盖大多数场景）

常温频差：默认±20PPM，可选范围±10PPM至±50PPM

温度频差：默认±30PPM，可选范围±10PPM至±50PPM

工作温度：默认-20℃至70℃，也可选-10℃至60℃或-40℃至85℃

这套参数对于


工业控制


、通用数字时序、通信基准等场景来说，性能已经足够稳健，且成本友好。

高精度


方案（计量级应用首选）

25℃恒温环境下，工作精度可达

±0.1PPM

±0.1PPM是什么量级？假设一个500KHZ的理想时钟周期是2微秒，±0.1PPM的偏差意味着每个周期只差0.2皮秒，累积到一整秒也只有0.1微秒的漂移。这种精度的晶振，通常用在需要极高频率基准的测量仪器、校准设备或特定科研装置中。需要此精度等级的客户，请务必下单时明确告知客服，我们将启动精度优先的晶片筛选和封焊专线工艺。

电气


参数快查表

频率

：500KHZ

封装

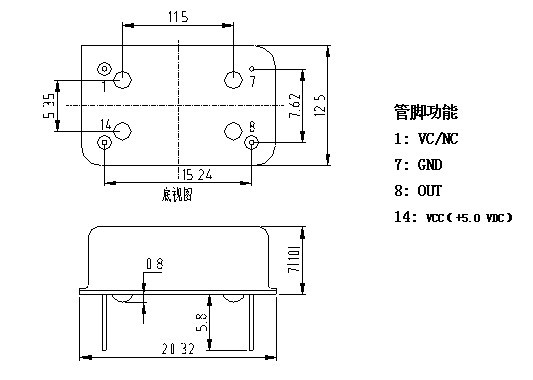

：DIP14全尺寸，长方形20.32*12.5*7MM（高度可定制5MM）

供电电压

：1.8V、2.5V、3.3V、5V可选，默认出货3.3V

输出波形

：默认方波，TTL和CMOS兼容

波形自检技巧

：用


万用表


直流电压档测输出脚，方波输出直流电压一般是电源电压的50%。5V供电时约2.5V，3.3V供电时约1.65V。现场快速排查够用了

工作


电流



：一般小于50mA，具体数值请下载规格书核对

印字须知

：印字上小数点后面“0”的个数是编码规则，与频率精度无关，无需纠结

安装与使用，三条安全铁律

电压波动小于10%

。晶振不是


电源模块


，瞬间的电压过冲是直接击穿的常见原因。

静电防护必须到位

。焊接和拿取时请佩戴防静电手环，工序上把它当成MOS管对待。

脚位核对是第一道工序

。DIP14直插晶振外壳正面有定位点，对应第一脚为直角。直插晶振第一脚为悬空（NC），

默认不含三态功能

，上电即起振，无需额外控制。如果你需要三态功能（高电平或悬空才工作，低电平停止），务必下单时备注。贴片晶振的规则恰恰相反，默认含三态功能，采购时请注意区分。

亿晶振业电子，不止一颗500KHZ

虽然今天的主角是DIP14的500KHZ，但我们的定制频率范围覆盖

20KHZ到800MHZ

的广阔频段，封装形式也从传统直插延伸到现代贴片，满足不同世代的


PCB设计


需求：

直插封装

：DIP14全尺寸（长方形20.32*12.5*7MM）、DIP08半尺寸（正方形12.8*12.8*6.8MM），均可定制5MM高度

贴片封装

：7050（7*5*1.4MM）、5032（5*3.2*1.3MM）、3225（3.2*2.5*1.2MM）

二十多年源头生产，不炒货、不断供。质量稳定、交期快速，是我们对每一位客户最朴素的承诺。

以上任何参数有特殊要求，或需要索取详细规格书，请直接联系客服。量大价优。

——亿晶振业电子，二十多年只专注晶振制造。从20KHZ到800MHZ，从±20PPM到±0.1PPM，你的每一个频率需求，都能在这里找到稳妥的答案。
