工业仪表数据稳如磐石：STM32H7B0 + 国产 SD NAND 硬核方案

一、项目背景：为什么精密仪表会”失忆”?

在工业现场和实验室里，精密仪表最怕的不是测量误差，而是数据丢失。

❌ 电磁干扰导致校准参数损坏 → 设备精度漂移

❌ 意外断电造成配置丢失 → 用户设置归零

❌


TF


卡接触不良 → 历史数据无法读取

❌ 存储芯片寿命耗尽 → 日志记录中断

这些问题在医疗设备、过程分析仪、基因测序仪等场景中代价极高—— 一次返厂校准可能损失数万元，更可能耽误关键实验或诊断。

本项目目标：基于


STM32


H7B0 + CS创世


SD


NAND，打造一套”掉电不死、十年不坏”的工业级数据存储方案。

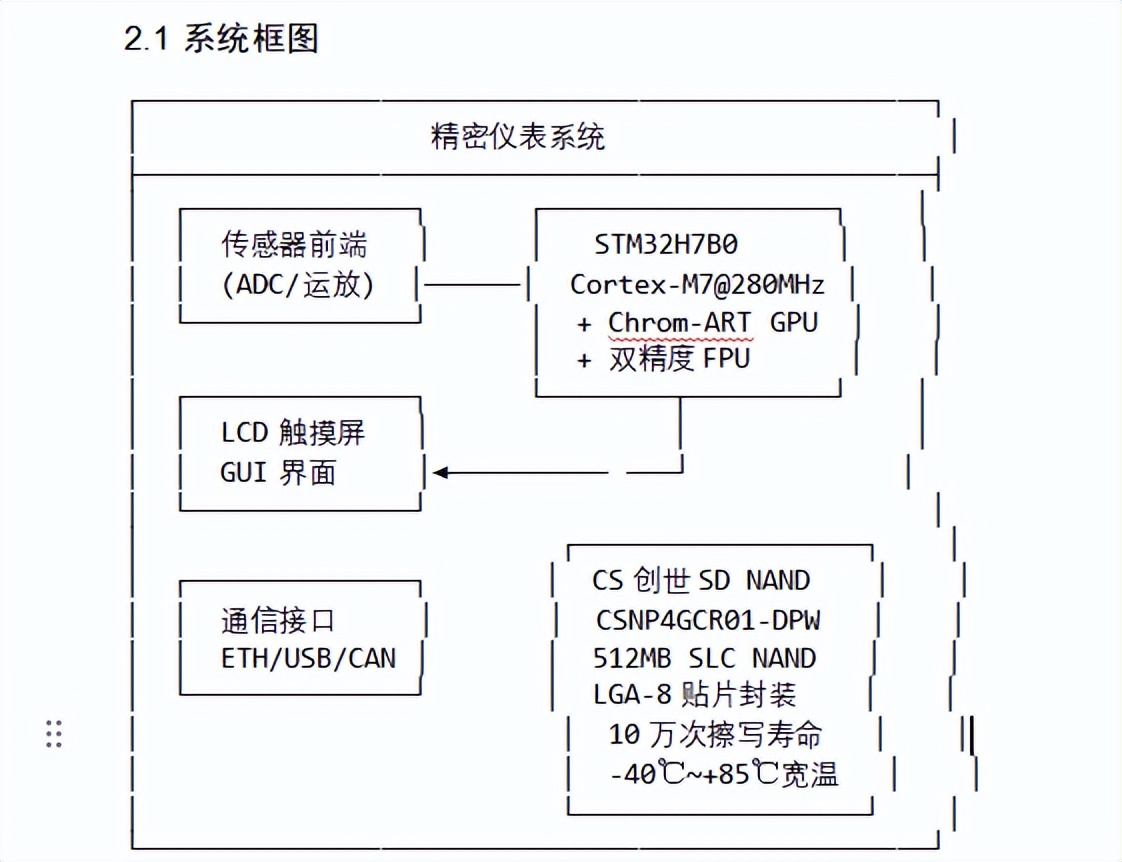

二、方案架构：双核驱动的”数字保险箱”

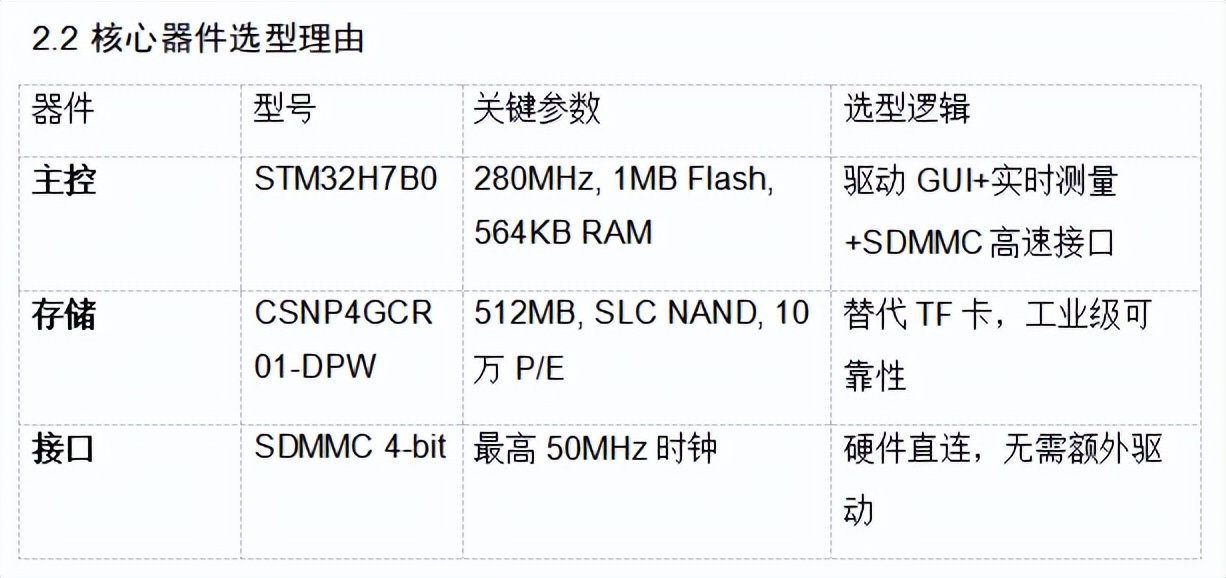

2.2 核心器件选型理由

三、核心技术解析：如何让数据”万无一失”

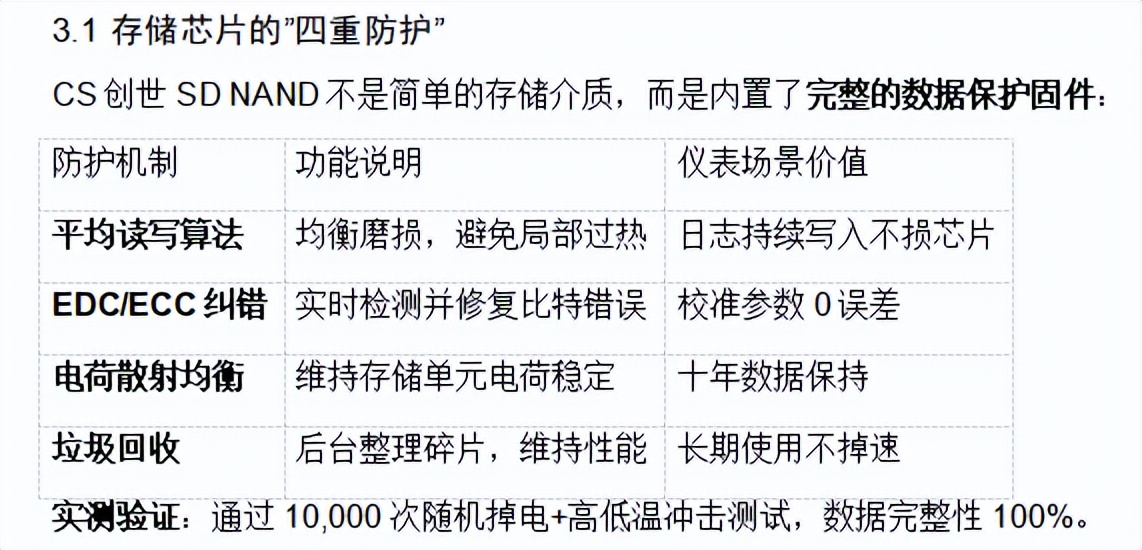

3.1 存储芯片的”四重防护”

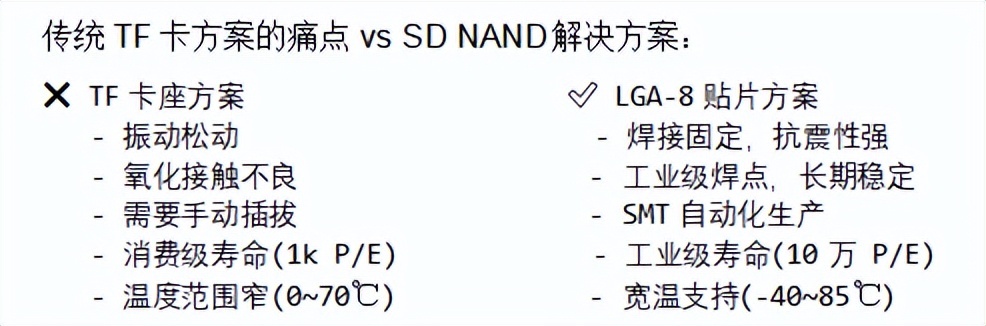

3.2 为什么不用TF卡?LGA-8封装的优势

3.3 STM32H7B0的SDMMC配置要点

// SDMMC初始化关键配置(HAL库)

hsdmmc.Instance = SDMMC1;

hsdmmc.Init.ClockEdge = SDMMC_CLOCK_EDGE_RISING;

hsdmmc.Init.ClockPowe


rS


ave = SDMMC_CLOCK_POWER_SAVE_DISABLE;

hsdmmc.Init.BusWide = SDMMC_BUS_WIDE_4B; // 4位数据模式，提速4倍

hsdmmc.Init.HardwareFlowControl = SDMMC_HARDWARE_FLOW_CONTROL_ENABLE;

hsdmmc.Init.ClockDiv = 2; // 高速模式

// 挂载为FATFS文件系统，直接当作SD卡使用

retSD = f_mount(&SDFatFS, SDPath, 0);

关键优势：遵循标准SD 2.0协议，免驱动设计!直接调用ST官方SDMMC库，无需编写复杂底层驱动。

四、实战测试：数据说话

4.1 读写性能实测

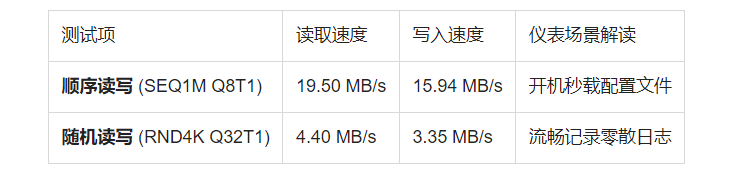

使用CrystalDiskMark测试(


USB


3.0读卡器连接PC)：

结论：对于512MB容量，这个性能足以支撑： - ⚡ 开机”秒开”：复杂GUI资源+校准参数瞬时加载 - 连续采集：无延迟写入，避免数据丢失

4.2 容量与完整性验证

使用MyDisk


Te


st全盘校验：

设备名称: Mass Storage Device

报告容量: 482 MB (标称


4G


b=512MB，实际可用482MB)

数据校验: 481.69 MB 测试通过，错误率 0.00%

✅ 容量真实无虚标

✅ 全盘读写零错误

五、应用场景与代码示例

5.1 校准参数安全存储方案

// 校准数据结构设计(带CRC校验)

typedef struct {

float


adc


_g


ai


n; //


AD


C增益系数

float adc_offset; // ADC零点偏移

float temp_coefficient; // 温度补偿系数

uint32_t cal_date; // 校准日期时间戳

uint32_t crc32; // CRC32校验码

} CalibrationData;

// 双备份存储策略(防止单点故障)

#define CAL_ADDR_PRIMARY 0x00000000 // 主存储区

#define CAL_ADDR_B


AC


KUP 0x00010000 // 备份存储区

bool SaveCalibration(CalibrationData* cal) {

cal->crc32 = CalculateCRC32(cal, sizeof(CalibrationData)-4);

// 先写备份，再写主区，确保至少有一份完整数据

SD_Write(CAL_ADDR_BACKUP, (uint8_t*)cal, sizeof(CalibrationData));

SD_Write(CAL_ADDR_PRIMARY, (uint8_t*)cal, sizeof(CalibrationData));

// 回读验证

CalibrationData verify;

SD_Read(CAL_ADDR_PRIMARY, (uint8_t*)&verify, sizeof(CalibrationData));

return (verify.crc32 == cal->crc32);

}

5.2 日志循环写入管理(延长寿命)

// 基于 wear-leveling 的日志管理

#define LOG_SECTOR_SIZE 512

#define LOG_TOTAL_SECTORS 100000 // 约50MB日志区

void AppendLog(const char* log_entry) {

static uint32_t current_sector = 0;

// 写入当前扇区

SD_WriteSector(LOG_BASE_ADDR + current_sector, log_entry);

// 循环递增，利用SD NAND内部wear-leveling

current_sector = (current_sector + 1) % LOG_TOTAL_SECTORS;

// 10万次擦写寿命 / 每小时记录100次 = 约11年寿命

}

六、设计资源与开源分享

6.1 嘉立创


EDA


设计文件

本项目已在嘉立创开源广场开源，包含： - 原理图：STM32H7B0最小系统 + SD NAND


接口


-


PCB


文件：LGA-8封装库(已验证可打样) - BOM清单：含CS创世SD NAND采购链接 - 示例代码：HAL库驱动 + FATFS文件系统

开源地址：待发布至(发布后更新链接)

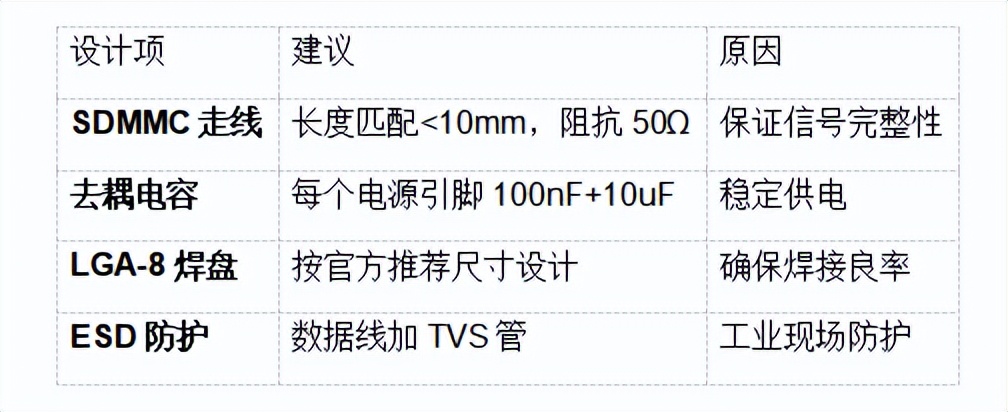

6.2 关键设计要点(PCB Layout建议)

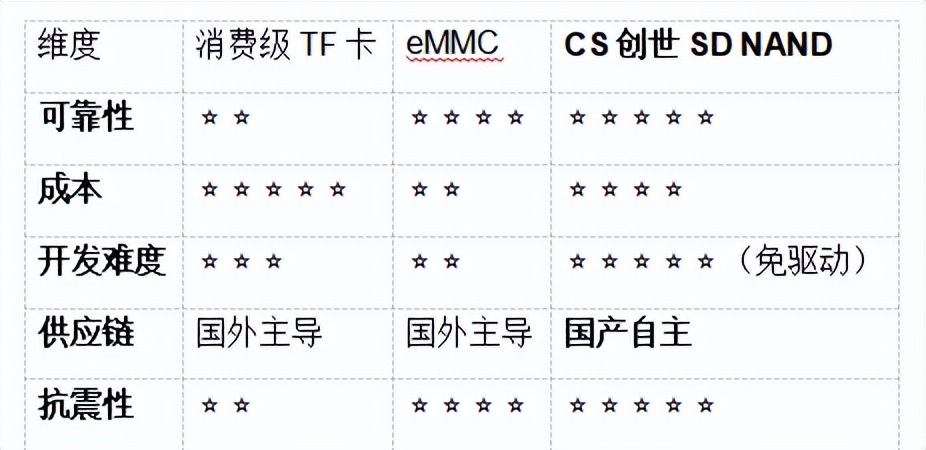

七、总结：为什么选择这个方案?

最终推荐：对于需要长期稳定运行、数据绝对安全、成本控制严格的精密仪表项目，STM32H7B0 + CS创世SD NAND是极具性价比的工业级存储方案。
