南京大学联合华为，最新Nature Electronics，让二维芯片变“靠谱”的秘诀！

二维半导体（如MoS₂）被视为后摩尔时代替代硅的理想材料。但它面临三大挑战：原子级薄层对环境极度敏感，稍有杂质或缺陷，晶体管性能便千差万别，良率低。设计失配，主要只能构建一种类型（n型）的晶体管，导致沿用硅基设计会浪费大量芯片面积。对后道高温工艺敏感，导致性能损伤严重。

有鉴于此，南京大学王欣然、邱浩团队联合华为赵春松等人在Nature Electronics上发表最新研究成果，开创性地提出了 “跨层次协同优化（Multi-Level Co-Optimization, MLCO）” 的方法，其核心思路颠覆了“头痛医头”的传统模式，将材料物理、制造工艺与芯片设计视为一个相互影响的整体进行协同优化。它首次展示了全球首颗基于二维半导体二硫化钼（MoS₂）的多位并行微处理器——“梦启（MAGIC）-1000”，为二维芯片摆脱“实验室玩具”的标签，向可规模化的实用计算系统迈进了一大步。

具体突破如下：

· 革新“前道+后道”混合工艺：改变传统“先器件后连线”顺序，先在晶圆厂（Fab）完成0.5µm金属互连，再在实验室精准转移MoS₂。既保护了脆弱材料，又借助0.5µm工业标准工艺确保了大规模制造的一致性与良率。

· 独创“三行式”标准单元布局：打破硅基“两行布局”惯例，根据MoS₂单一导电类型（n型） 的特性重新设计电路版图。在同等面积下实现28%晶体管密度提升，芯片面积缩小15.5%，集成密度高达约 9,336个晶体管/平方毫米。

· 针对性“补丁”电气仿真：利用蒙特卡洛仿真精准定位电路中的“薄弱”位置，像加装“隔音墙”一样插入缓冲电路修复时序，将4位处理器的仿真良率提升超过 1000倍。

· 优化“四层金属”互连方案：在多层互连架构中找到了性能与成本的“甜蜜点”。采用4层金属互连，是相比2层和更高层数的最优选择，在缩小47%芯片面积的同时实现了性能和成本的有效平衡。

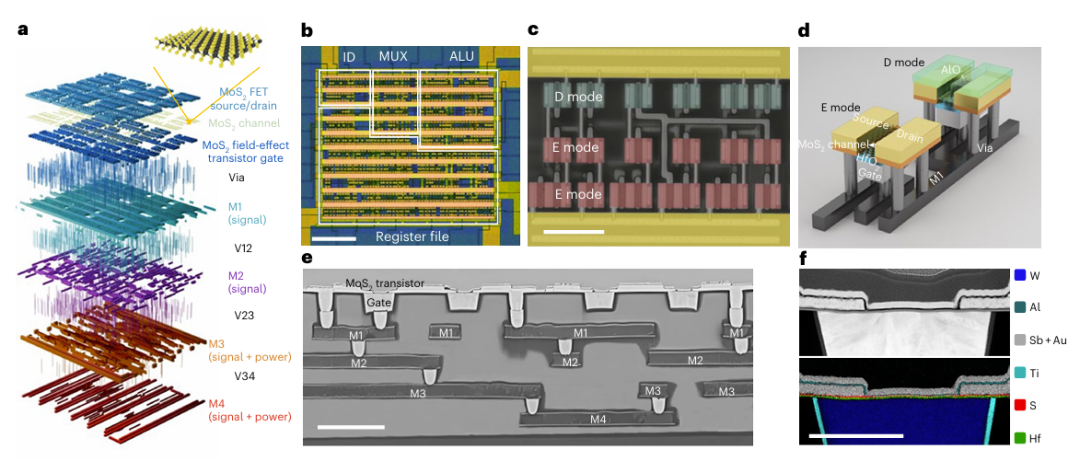

图1 | MoS₂计算机。

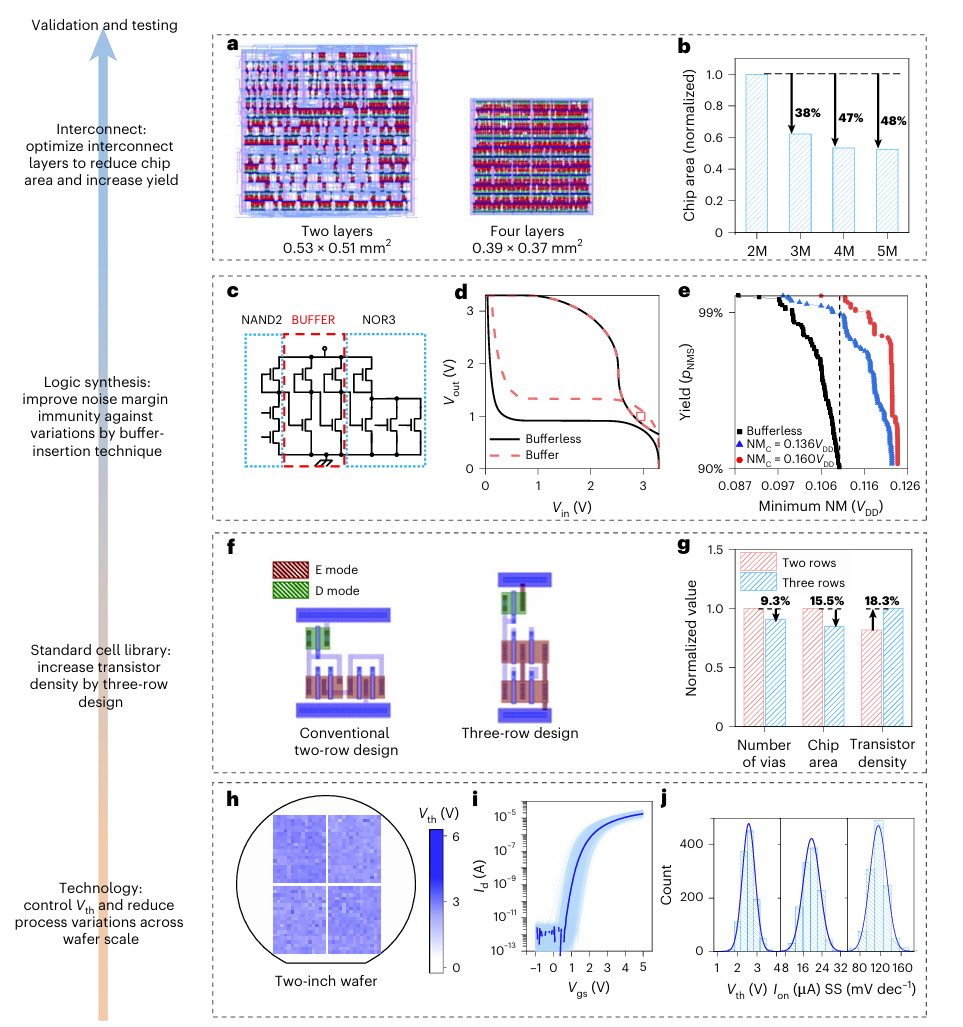

图2 | 多层级协同优化。

性能表现：首次实现芯片级别的功能验证

基于MLCO，团队成功研制出原型芯片，具体参数如下：

· 晶体管规模：共集成了 1,433个 MoS₂晶体管。

· 互连复杂度：实现了4层金属层互连。

· 核心功能：支持4位（4-bit） 数据的并行算术运算，真正实现了芯片级别的数据处理能力。

· 工作频率：为 1 kHz。

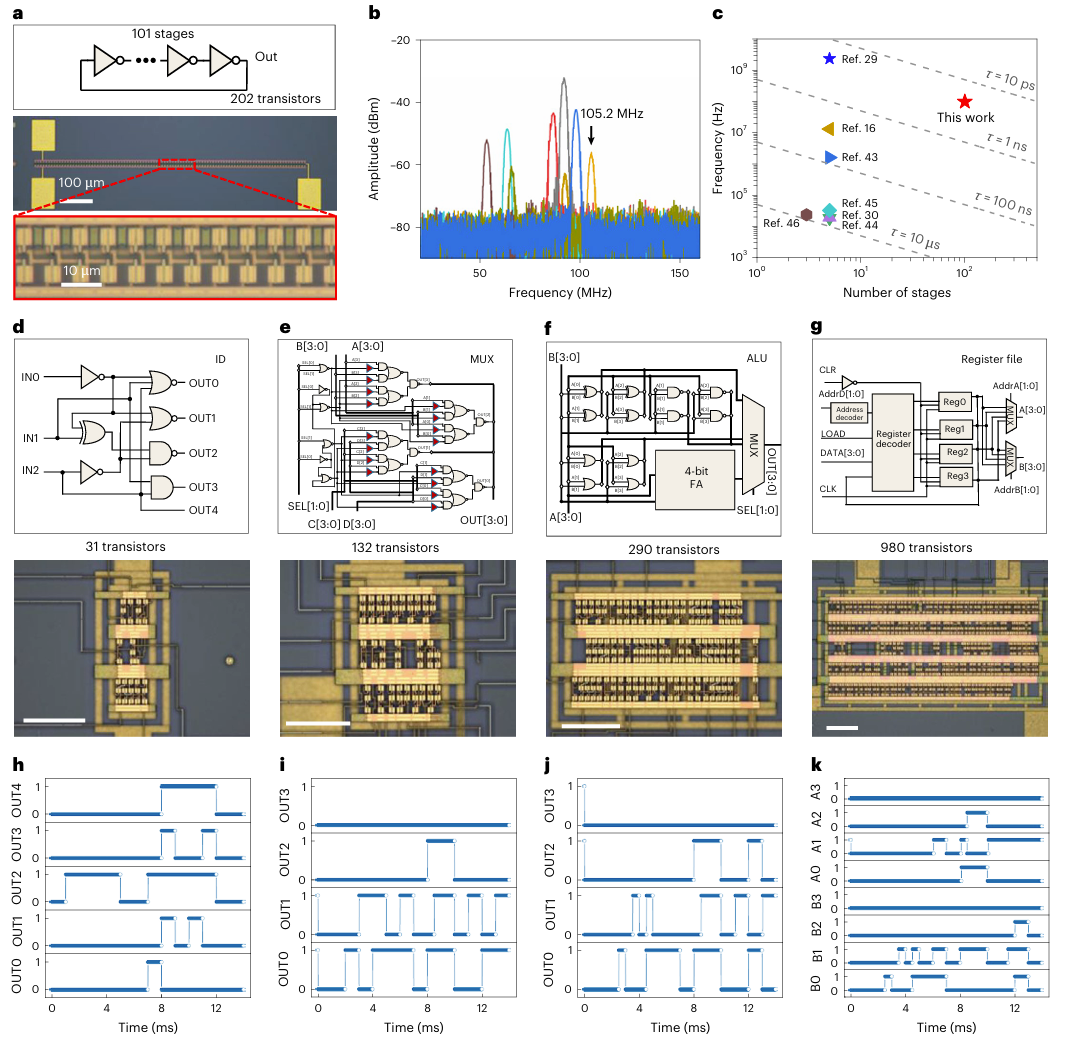

图3 | 模块验证。

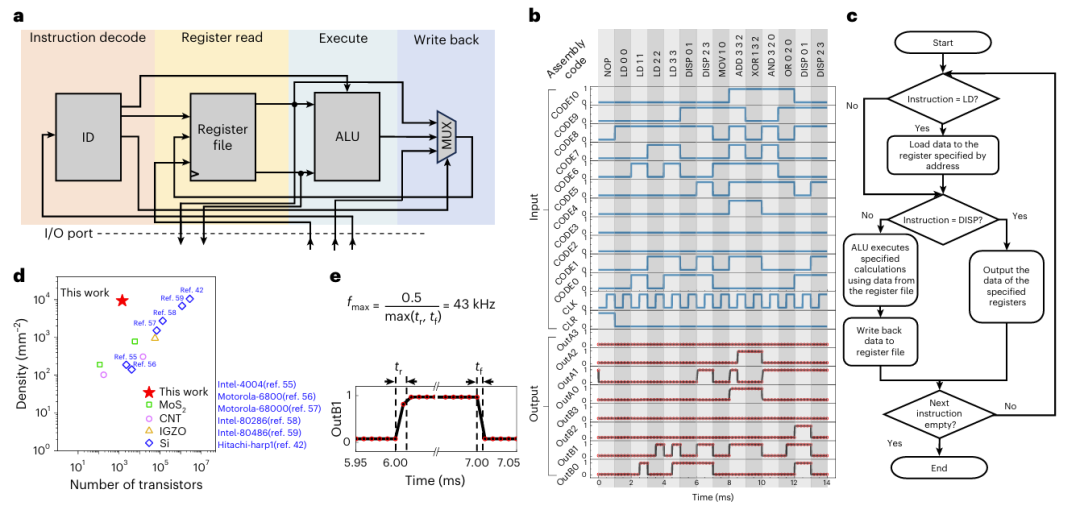

图4 | MoS₂计算机的架构设计与电学测量。

总结与展望

这份成果展示了从0到1的突破性：它找到了让二维芯片变“靠谱”的秘诀。这套方法论不仅是产学研深度融合的成功典范，也为全球探索后摩尔时代的新型计算技术提供了极具启发性的新路径。
