海上风电变流器电流检测困局：严苛环境下的传感器失效分析与应对方案

行业视角

：2026年海上风电进入商业化加速期，但变流器作为核心部件却面临严峻的环境适应性挑战。


电流




传感器


作为变流器的"感知神经"，其可靠性直接决定机组的控制精度和运行安全。

一、海上环境对电流传感器的四大冲击

1. 盐雾侵蚀：看不见的"慢性毒药"

侵蚀阶段	时间节点	接触 电阻 变化	典型症状
初期	1-3个月	1.5-2倍	接触不良
中期	6-12个月	3-5倍	输出跳变
后期	>1年	>10倍	完全失效

关键数据

：氯离子直径仅0.0004μm，可穿透绝大多数密封胶圈微孔。

2. 潮湿凝露：导致测量值"上午下午不一致"

•

湿度条件

：凌晨时段RH>95%

•

失效机理

：水膜附着霍尔元件 → 输出飘移

•

实测案例

：同一机组，上午vs下午电流值偏差>2%

3. 振动冲击：漂浮式平台的特殊挑战

平台类型	振动特征	加速度范围	焊点疲劳寿命
固定式海上风机	周期性振动	0.5-1g	5-8年
漂浮式平台	波浪冲击+振动	1-3g	2-3年

4. 宽温差：90℃温差对材料和应力的大考

•

高温工况

：柜内温度可达70℃（夏季+器件发热）

•

低温工况

：瞬时可降至-20℃（冬季海风）

•

温差范围

：>90℃

二、传统方案为什么"撑不住"？

方案对比表

方案类型	温度漂移	振动敏感度	热管理	海上适用性
开环霍尔	±0.5%/℃	低	简单	⭐ 不推荐
普通闭环霍尔	±0.1%/℃	高	简单	⭐⭐ 基本可用
分流电阻	零漂极小	不敏感	复杂	⭐⭐ 需特殊设计
CMxA闭环霍尔	±0.4mA（全程）	低（对称设计）	简单	⭐⭐⭐ 推荐

开环霍尔致命弱点

：

±0.5%/℃ × 125℃温差 = ±62.5%理论误差




实际测试：全量程误差 >5%




半年后精度：可能"腰斩"

普通闭环霍尔的振动短板

：

•穿孔式结构 → 母排位置敏感

•振动 → 磁路失衡 → 零点偏移

•盐雾侵入气隙 → 增益漂移

分流电阻的热管理困境

：

•500A系统 → 12.5kW热量（即使采用5μΩ低阻值）

•散热设计复杂

•自身是发热源 → 加速周边器件老化

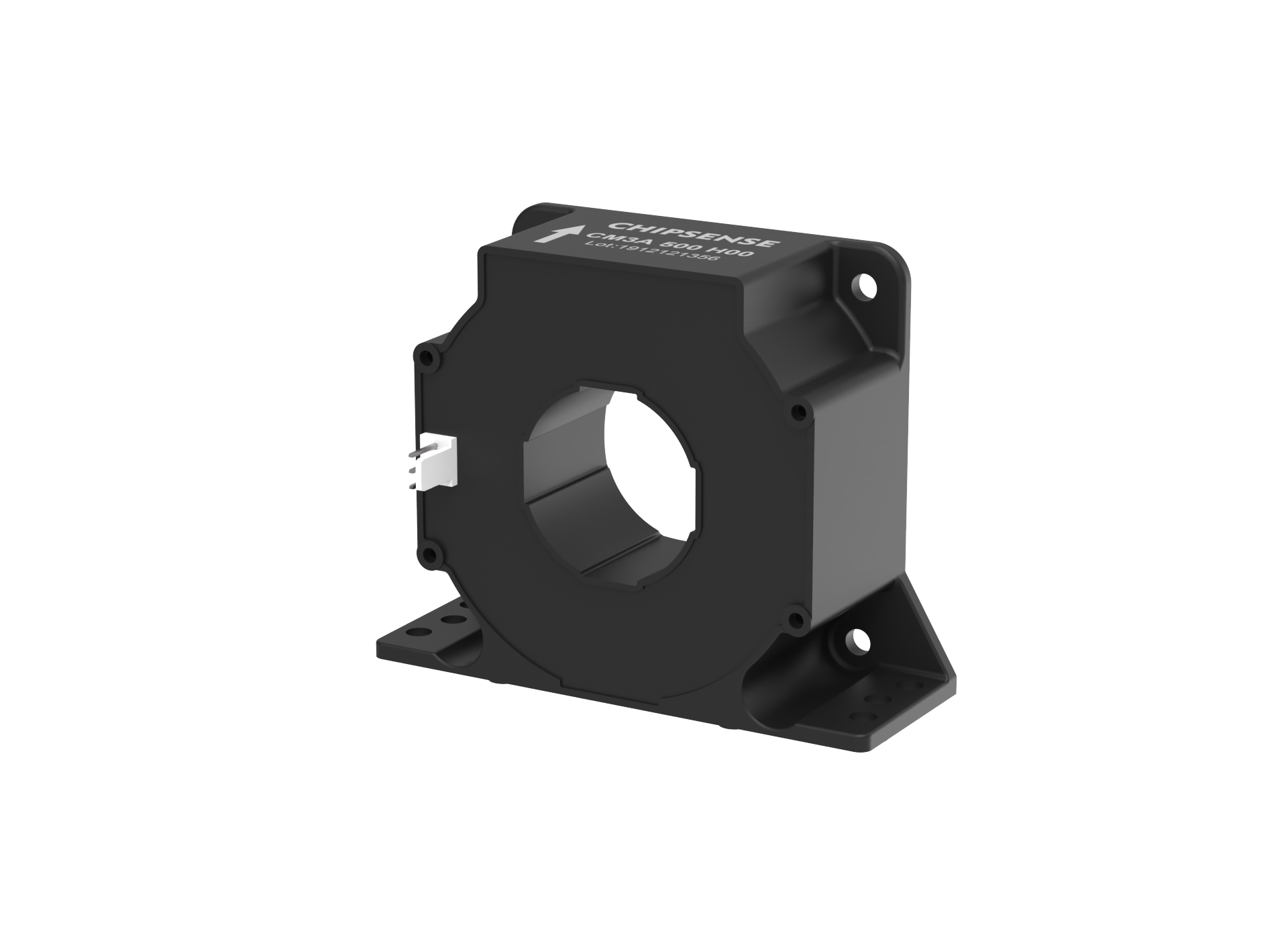

三、CMxA系列的针对性优化

核心参数对比

参数项	CM3A H00指标	行业普通水平	优势幅度
零点偏移（0. 5g 振动）	0.2mA	2-5mA	10-25倍
失调电流温漂	±0.4mA	±1-3mA	2.5-7.5倍
增益误差（全温域）	±0.4%	±1-2%	2.5-5倍
残余磁失调	±0.2mA	±0.5-1mA	2.5-5倍
防护等级	C5-M	IP20-IP65	满足海上

双磁芯对称设计原理

振动前：磁芯A偏移Δx → Φ₁+ΔΦ




磁芯B偏移Δx → Φ₂-ΔΦ




净变化 = 0






结论：双磁芯对称布局自动补偿振动引入的零点偏移

绝缘安全设计

测试项目	测试值	标准要求	结果
交流耐压	3.8kV/1min	IEC 61800-5-1	✅ 通过
瞬态耐压	12.5kV	1.2/50μs	✅ 通过
爬电距离	15.3mm	CATⅢ PD2	✅ 通过
电气 间隙	14.5mm	同上	✅ 通过

四、选型决策：关键参数一览

量程选型对照表

传感器型号	额定电流	测量范围	适用场景
CM1A 100 H01	100A	±200A	小功率变流器
CM2A 200 H00	200A	±400A	中功率变流器
CM3A 500 H00	500A	±800A	大功率变流器（推荐）
CM4A 1000 H00	1000A	±2000A	超大功率变流器

选型公式

：测量范围 ≥ 2 × 额定电流

五、你的项目如何选？

评估维度	关注要点	CMxA适用性
功率等级	>200kW	✅ 大功率场景优势明显
环境等级	C5-M腐蚀环境	✅ 专为海上设计
振动级别	>0.5g	✅ 双磁芯补偿
绝缘要求	690V系统	✅ 满足IEC标准
