高边驱动WS9008AK 全国产I小型化I高功率密度

在汽车系统布局日益紧凑、功率需求持续攀升的背景下，具备

全国产化供应链、小型化、高功率密度、车规级可靠性

的高边


驱动芯片


，是车载多场景负载控制的优先选择。

— 产品核心优势 —

WS9008AK 是 WINSEMI 面向

12V 车载应用

推出的全国产化单通道智能高边功率开关，采用小型化先进封装，在确保车规级可靠性的同时，实现

更高功率密度与更低导通损耗

。

产品集成

精准的


模拟




电流


反馈与完善的故障诊断功能

，内置过流、过热、短路、欠压等多重保护机制，可稳定驱动阻性、感性、容性负载并从容应对高浪涌电流冲击，有效替代传统继电器、


保险丝


与分立电路，充分满足


汽车电子


系统对全国产化、小型化、集成化与智能驱动的设计需求。

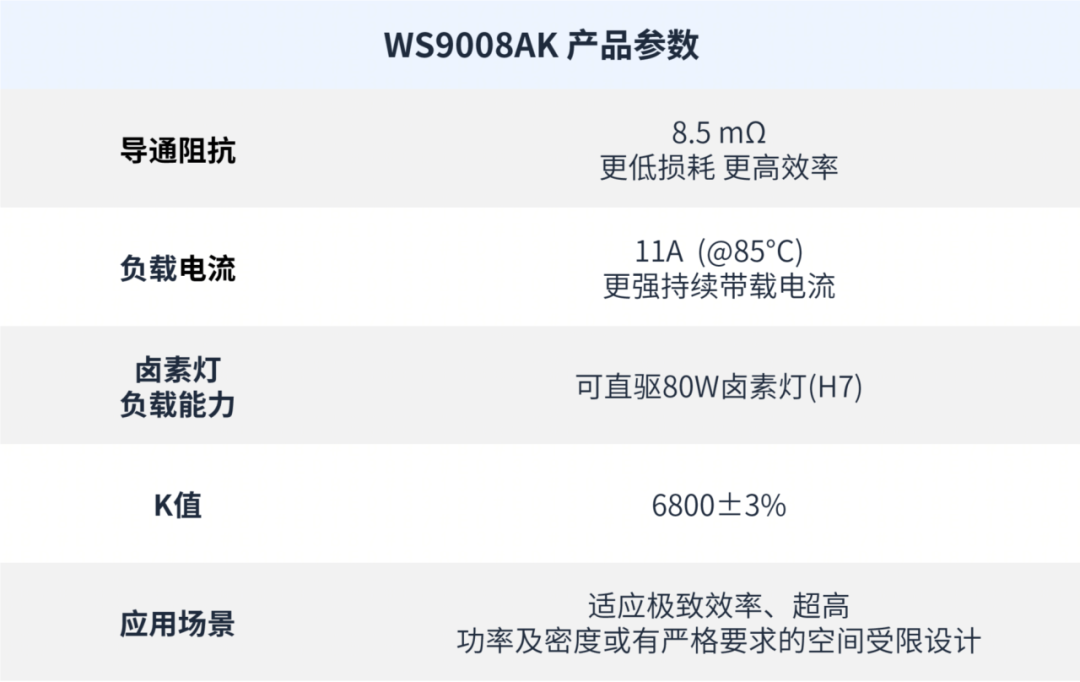

— 产品参数 —

— 典型应用电路 —

图 | WS9008AK电路应用图

— 测试波形图及具体信息 —

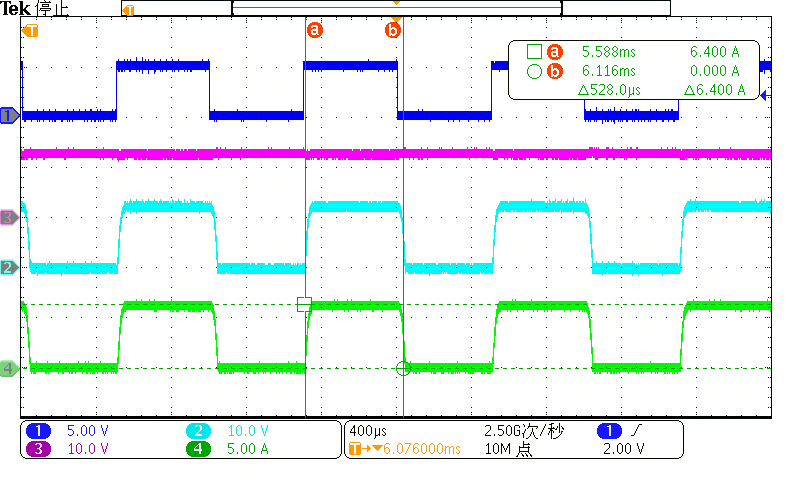

01

支持阻性负载

试验条件：

VS=13V，IN=5V@1KHz，Rlo


ad


=2Ω（负载电流约6.5A）

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

02

支持容性负载

试验条件：

VS=13V，IN=5V@1s，Cload=3mF，Rload=1Ω

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

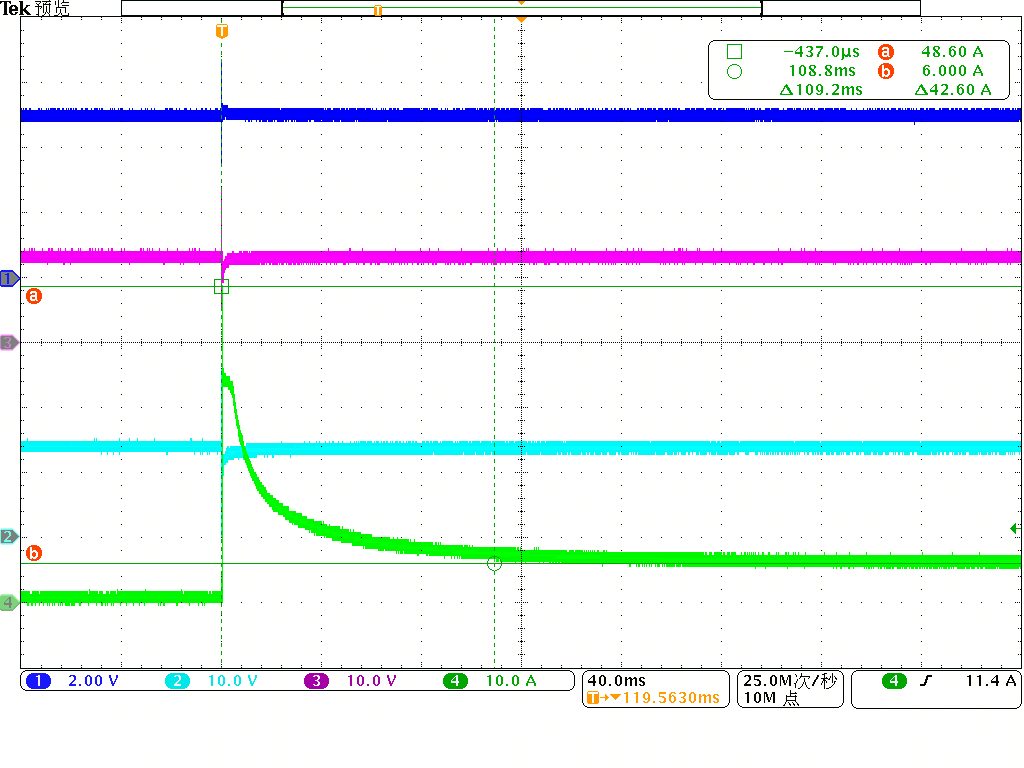

03

支持卤素灯负载

试验条件：

VS=13V，IN=5V，LAMP：1×65W 12V

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

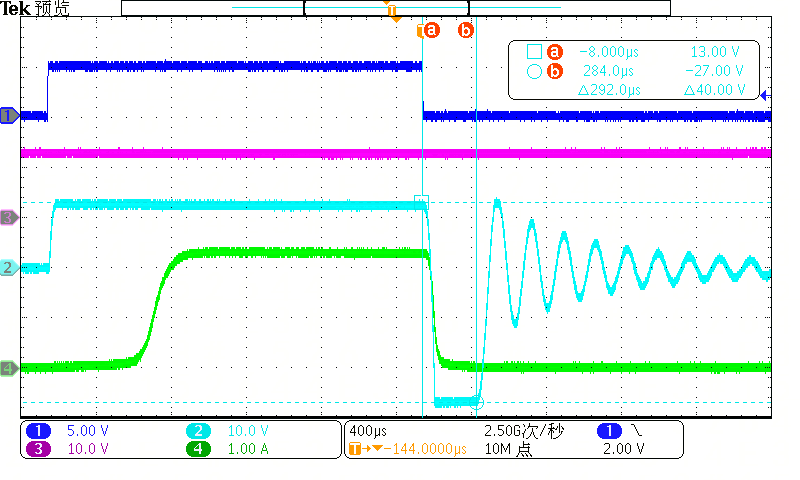

04

支持感性负载

试验条件：

VS=13V，IN=5V@2mS，Lload=55mH（寄生


电阻


6.5Ω）

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:IOUT

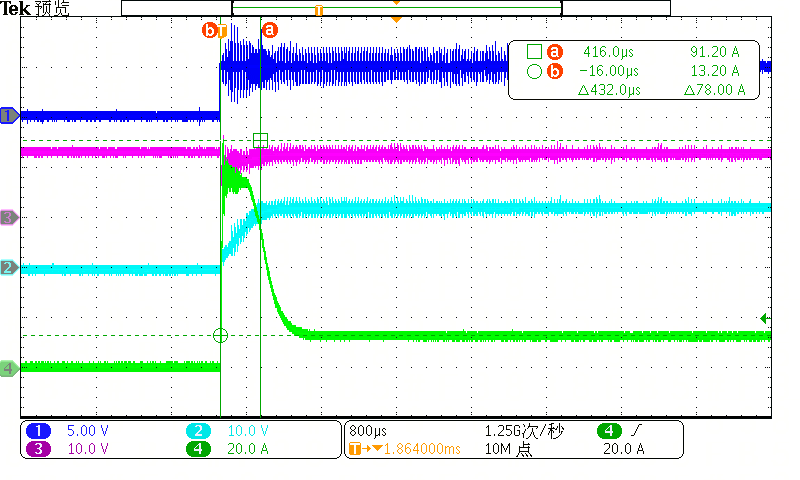

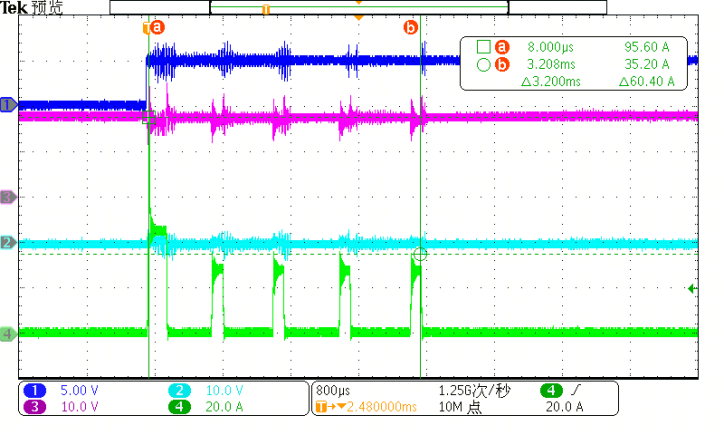

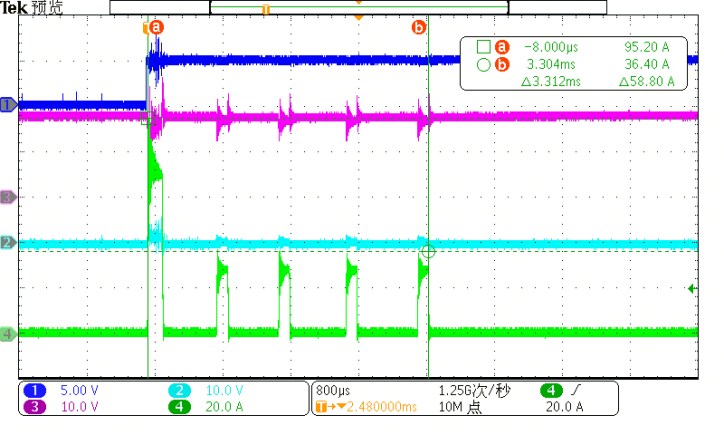

05

短路特性

试验条件：

负载先短接到地，再开启通道

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:ISC

试验条件：

通道先打开，负载再短接到地

通道说明：

CH1:INCH2:OUT

CH3:VSCH4:ISC

— 典型应用场景 —

汽车照明系统

：大灯、日行灯、尾灯等高浪涌负载驱动，小封装适配灯组紧凑设计

车身控制模块：

门锁、雨刮、座椅调节等小型执行器驱动，节省


PCB


空间

空间受限车载设备

：如仪表、BCM 高密度布线场景，适配狭小安装空间

继电器 / 保险丝替代方案

：替代传统分立器件，提升系统集成度与可靠性

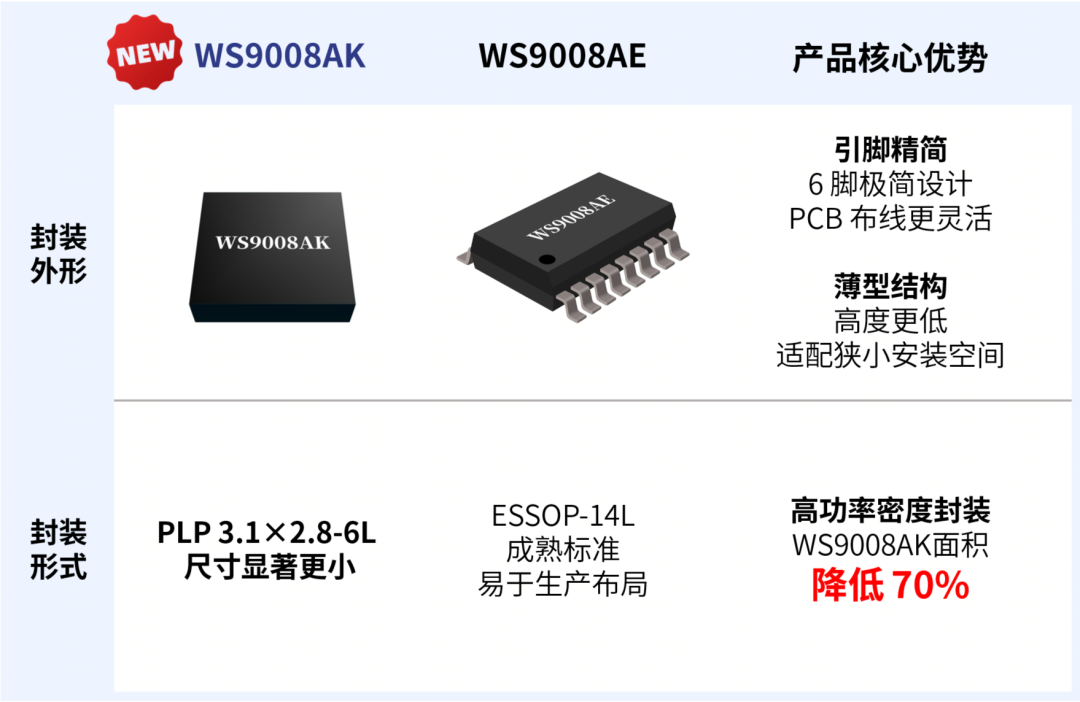

WS9008AK 以

70% 面积缩减的先进封装、15% 更低导通阻抗、38% 更强带载能力

，在保持车规级可靠性的同时，实现了高功率密度与性能的全面升级。相比 WS9008AE，它更适配空间受限、追求极致效率的车载设计场景，为汽车电子小型化、集成化提供了更优的驱动选择。
