单颗顶两颗! 思瑞浦TPAFEA003A/B超高集成硅光AFE，功耗性能双突破

思瑞浦3PEAK（股票代码：688536）推出TP


AFE


A003A/TPAFEA003B


高精度


硅光模拟前端AFE，专为800G/1.6T硅光模块设计。



集成4通道12位


电流


输出


DAC


（IBIAS）、12通道12位电压输出D


AC


（Heater Bias）、12位500kSPS


ADC


及4通道12位通用DAC（GDAC），提供高达500mA输出电流、±60mAheater驱动及多通道可配置监控。产品支持 I²C/SPI


接口


，工作温度-40°C至+125°C，以小型化WLCSP封装实现超高集成度，助力下一代光模块设计。

01

产品优势

大电流激光偏置（IBIAS）

4通道12位IDAC，支持可


编程


控制输出：

TPAFEA003A：0-245mA/0-350mA两档输出，单通道支持70mW激光器满功率输出；

TPAFEA003B：0-350mA/0-500mA两档输出，单通道支持100mW激光器满功率输出；

超低he


ad


room电压，可以显著降低器件功耗，提升光模块效率指标：

0~245mA(100mV)/0~350mA(150mV)；

0~350mA(150mV)/0~500mA(200mV)；

超低工作电压，创新设计架构，支持IBIAS供电最低0.5V就可以工作，适配更低偏置电压的激光器产品时可显著降低系统功耗。

多通道大电流 DAC

12通道DAC分为2BANK（8+4），BANK单独供电，可以实现，Heater DAC与VBIAS DAC分开供电，


实现不同的电压配置范围，降低系统功耗。

驱动电流支持Sink/Source均60mA，可以支持更多种类


PI


C的Heater驱动。

丰富的Multi-IO通道

TPAFEA003A配置最高21通道、TPAFEA003B配置最高29通道；芯片集成ADC、电流镜与多档位下拉


电阻


，单芯片即可全覆盖硅光光模块全场景光功率检测需求。产品最高可适配4路入光、8路出光、8路检测光及8路


RS


SI


信号


采集，且配套电路无需外接上下拉电阻。

内部电流镜支持外部MPD共阴极共阳极检测，具备13两种电流增益。

两通道MON口，支持外部ADC采样模式。

超强兼容性

A/B两个版本自身兼容, 按64引脚设计


PCB


可以实现一个PCB兼容TPAFEA003A与TPAFEA003B两种方案。

以一敌二

依托创新架构打破IBIAS电流驱动能力与Multi‑IO通道数量的固有瓶颈，


单颗芯片即可覆盖传统硅光光模块方案中需搭载两颗及以上AFE芯片才能实现的设计需求。

图1、TPAFEA003A/B Func


ti


on Block

02产品特性

•




IDAC：4CH，12位，DNL＜±1LSB；

•Heater DAC：12CH，12位＜DNL±1LSB ；

•



ADC性能：INL＜±4LSB，转换时间2μs；

•





电源


范围：VDD2.7-5.5V，VDRIVE2.5-5.5V，PVDD0.5-2.5V；

•



封装：WLCSP3.50×3.53mm（A版56-ball，B版64-ball）；

•



工作温度：-40°C至+125°C；

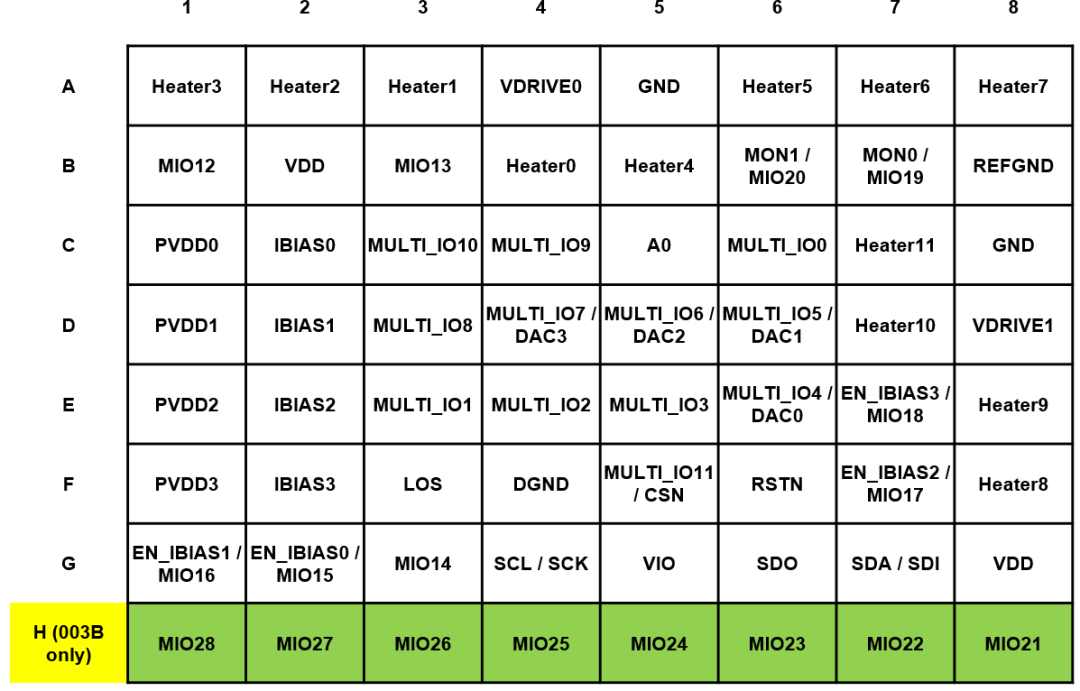

图2、TPAFEA003A/B Pin Map Compatibility

03典型应用

800G/1.6T硅光模块：


激光器偏置（IBIAS）+调制器偏置（Heater Bias）+光功率监控（mPD+RSSI）。

光收发器：


多通道电流/电压控制与诊断。

测试测量


仪器：


高精度多通道


模拟


输出与采集。
