镓仁半导体推出高性能氧化镓薄膜外延片,赋能器件研制

当前,第四代半导体产业正加速从实验室研发向工程化应用转化。为回应科研界与产业界对高质量外延片的迫切需求,杭州镓仁半导体有限公司(下称“镓仁半导体”)在氧化镓厚膜外延片取得突破性进展的基础上,正式推出高性能薄膜外延片新品,为功率器件与射频器件的研发提供核心材料支撑。
薄膜外延片技术亮点
一、晶体质量达到国际先进水平。晶圆内5点XRD摇摆曲线半高宽(FWHM)均低于30 arcsec,证实外延缺陷密度低,结晶完整性良好,为器件的高迁移率提供了可靠保障。这意味着电子在材料中的输运更为顺畅,器件可在更高频率下稳定工作,射频性能与功率转换效率得以同步提升。

图1 镓仁半导体薄膜外延片XRD摇摆曲线及对应点位测试结果
二、表面形貌平坦,AFM测得表面粗糙度为0.35 nm,可满足光刻、刻蚀等精密工艺对平整度的严苛要求,有效降低工艺偏差、提高器件良率,并有助于提升图形转移精度,最终增强成品一致性与可靠性。

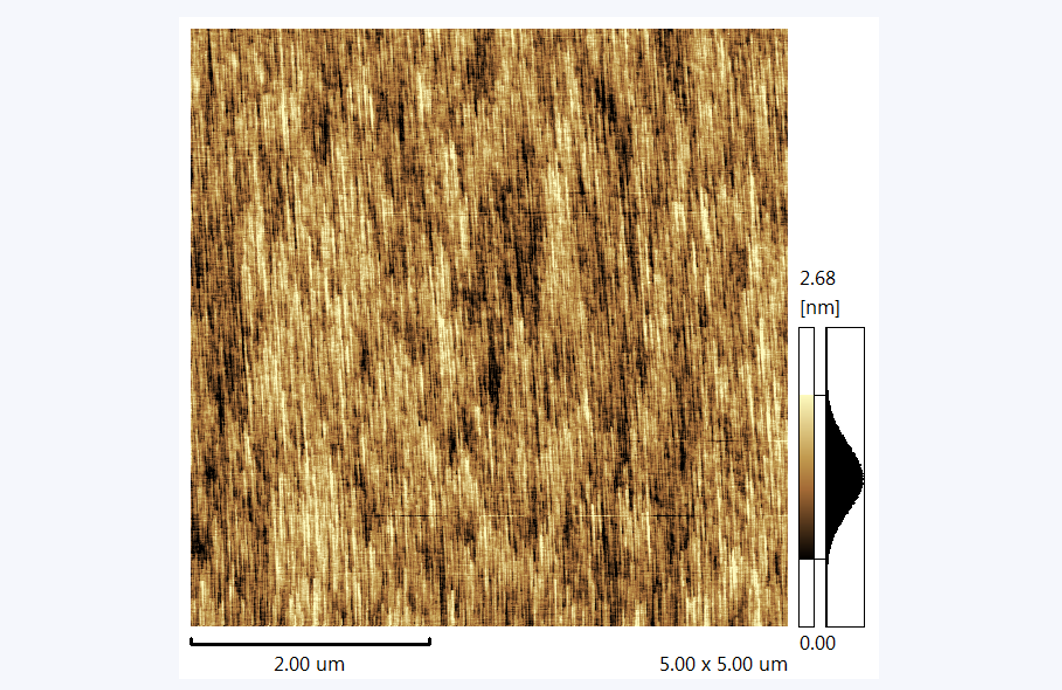

图2 镓仁半导体薄膜外延片AFM图
三、电学性能优异,工艺适配性强。常规外延片迁移率高达130~184 cm2/Vs,确保器件电学参数稳定可复现。此外,载流子浓度可按客户需求灵活定制,覆盖功率器件、射频器件等不同应用场景,满足差异化性能需求,助力客户高效推进器件研发进程。

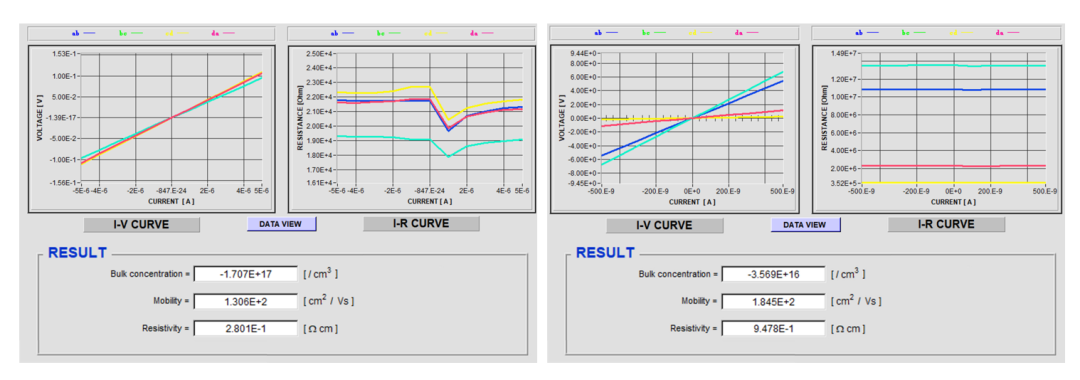

图3 镓仁半导体薄膜外延片霍尔测试结果
产品规格

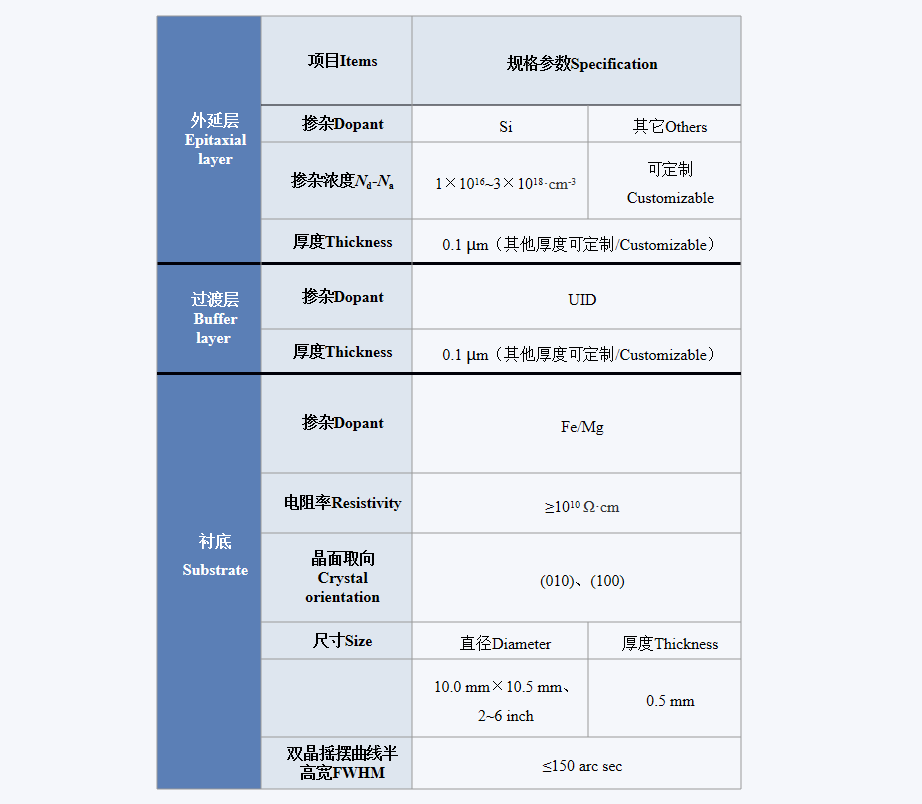

图4 镓仁半导体薄膜外延片产品规格说明书
衬底晶面取向、外延层厚度、载流子浓度等参数均可依据客户器件设计需求进行按需定制,如需了解更多产品细节,欢迎咨询本公司销售与技术支持团队。
引领创新“镓”速度
高质量薄膜外延的突破,使氧化镓器件能够在更高功率、更高电压下稳定工作。在功率电子领域,可有效降低导通损耗、提升电能转换效率;在射频通信领域,则可支撑更高功率的中频射频器件为5G/6G通信、雷达探测等前沿应用场景提供坚实的材料基础。
从晶体生长到薄膜外延,镓仁半导体依托全链条自主核心技术,持续推动氧化镓材料从实验室走向产业化。新品薄膜外延片现已开放预订,诚邀高校、科研院所及器件企业携手合作,共同探索氧化镓的应用潜能,为第四代半导体产业发展注入新动能。
