HPM Monitor Studio 新版发布，搭配 HPM MCU 全系芯片，秒变专业调试示波器

简介

H


PMic


ro Monitor Studio 是先楫


半导体


推出的一款专业级


MCU


实时监测与观察工具。它能够实时显示变量与动态曲线，并支持控制指令下发，帮助


开发者


高效完成调试。工具允许用户自由选择观测参数、灵活定制监控界面，并支持多菜单设计与多设备


通信


，兼容


USB


、


UART


、ENET等多种


通信接口


，广泛适用于


电机控制


、


电源管理


、运动控制等实时性要求高的调试场景，是观测速度、位置、


电流


等关键波形的得力助手。

注意：

本工具需与移植在 MCU 端的 hpm_monitor 服务 配合使用。

hpm_monitor 服务请使用 hpm_apps v1.11.1 及以上版本。

下载路径

请前往先楫半导体官网下载最新版本：

hpm_monitor 服务介绍

hpm_monitor 是一个高效的、易用的、可移植性高的服务，用于实时查看和设置设备中的全局变量，以及高速上报全局变量。常被用作监控数据


示波器


，对


电机


、


电源


等调试非常友好。

针对电机、电源等对实时性极为敏感的应用，hpm_monitor 在设计上充分避免了对主程序（如电流环、速度环）的干扰。其通信通道支持


DMA


自主完成数据收发，无需开启中断，极大减轻了


CPU


负载。

使用 UART 通信时，建议配置较高波特率（如 1 Mbps 及以上），以确保在高频率上报时不会出现丢包或指令响应延迟。

hpm_monitor 使用极为简便，通常仅需调用两个


接口


即可快速启用。详细使用方法请参考：

hpm_apps/apps/hpm_monitor/RE


AD


ME.md。

hpm_monitor V2 服务在 hpm_apps v1.10.1 版本开始支持，v1.3.1 工具请使用 hpm_apps v1.11.1 及以上版本。


下载路径:






te
/hpmicro/hpm_apps/tags

v1.3.1 版本更新亮点

本次 v1.3.1 在 V2 基础上，针对性能瓶颈与调试体验做了重点突破：

1、共享内存 IPC 通信

旧版基于 Socket 的进程间通信存在多次内存拷贝，高速采样时容易成为瓶颈。v1.3.1 起，


上位机


与解析服务之间全面改用共享内存通信，数据零拷贝直达前端，IPC 不再是短板。

2、C 语言原生编解码库

协议解析路径从纯


Java


Script 重构为 C 语言原生 addon（hpm_codec.node），配合共享内存，从 MCU 上报到波形渲染的全链路延迟大幅降低，高采样率下也能保持流畅。

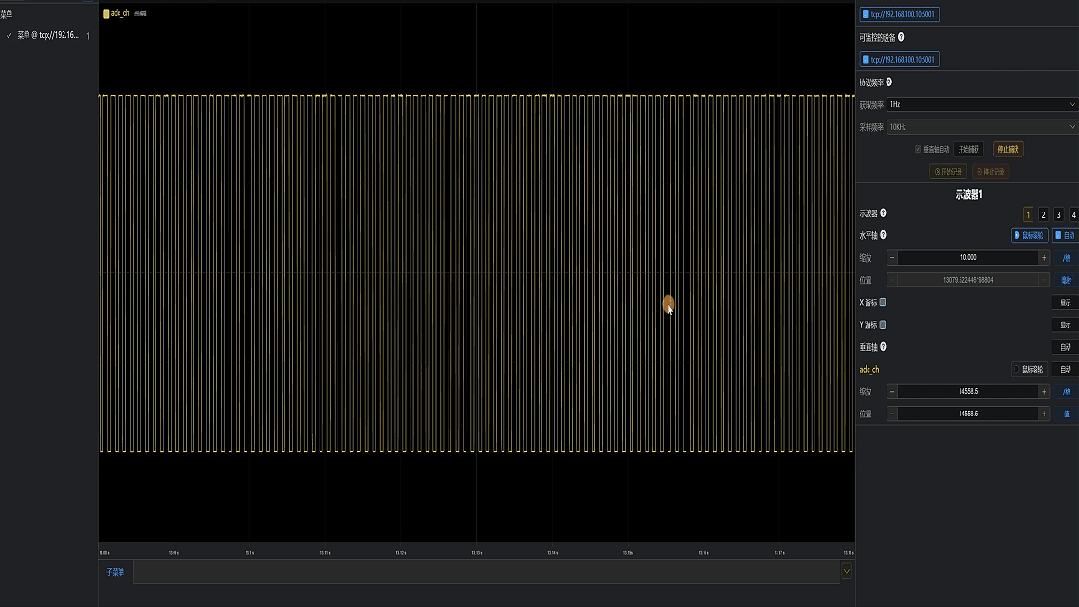

3、WebGL 硬件加速渲染

前端渲染引擎改用 WebGL，利用


GPU


硬件加速替代传统


Can


vas 2D 绘制。长时间、高密度波形场景下，渲染帧率大幅提升，缩放、拖拽跟手流畅——这才是示波器该有的手感。

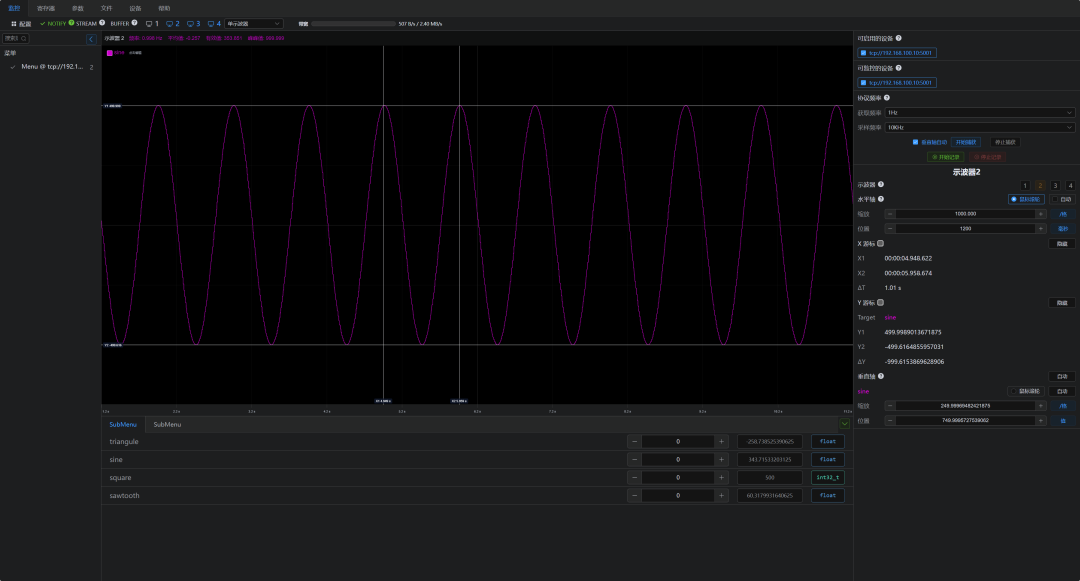

4、X/Y 双光标测量

新增 X 光标（时间）和 Y 光标（幅值），支持在波形上自由拖拽，实时显示光标位置对应的数值。测量周期、幅值、占空比，不用再靠肉眼估算了。

5、

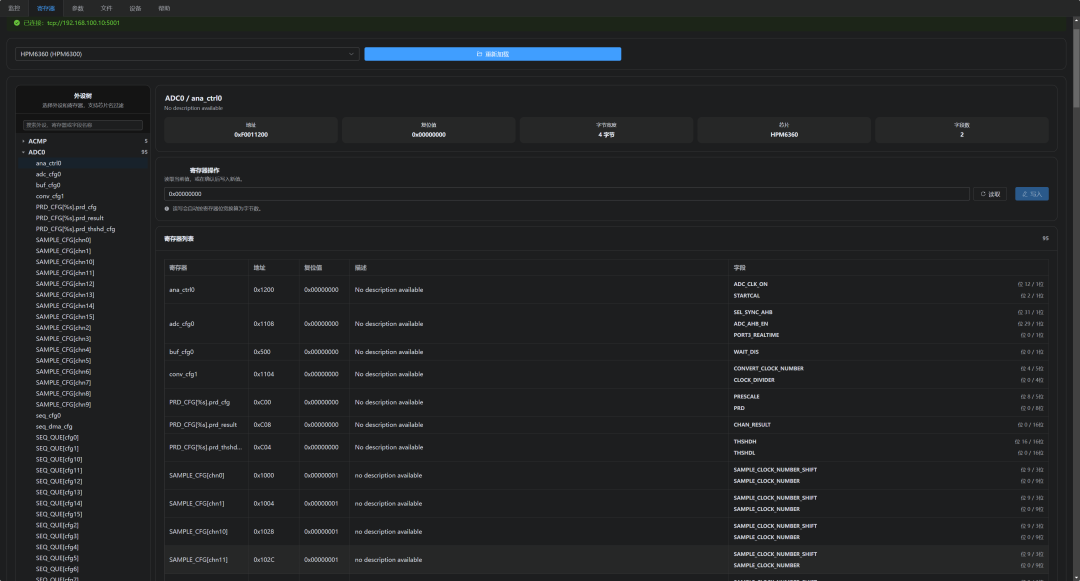

寄存器


查看与修改

不用翻数据手册、不用另外打开调试器——直接在 HPM Monitor Studio 中查看和修改 MCU 外设寄存器。调试 PWM、GPIO、


ADC


等外设时，所见即所得。

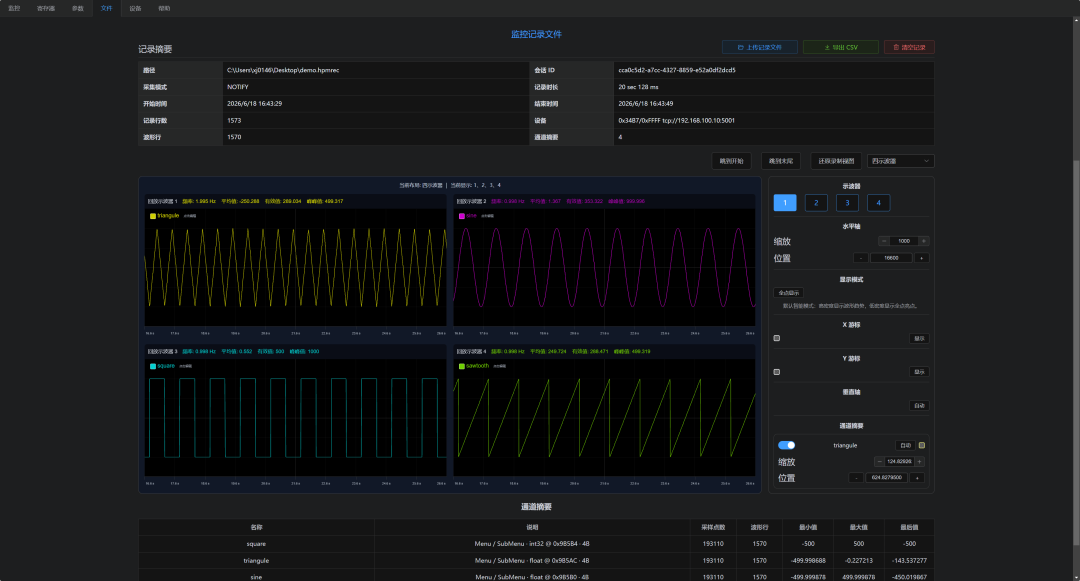

6、数据保存与回放

调试最怕什么？Bug 复现不出来。现在支持将采样数据完整导出为文件，随时加载回放、反复分析。分享给同事排查，发一个数据文件就行，不用搭复现环境。

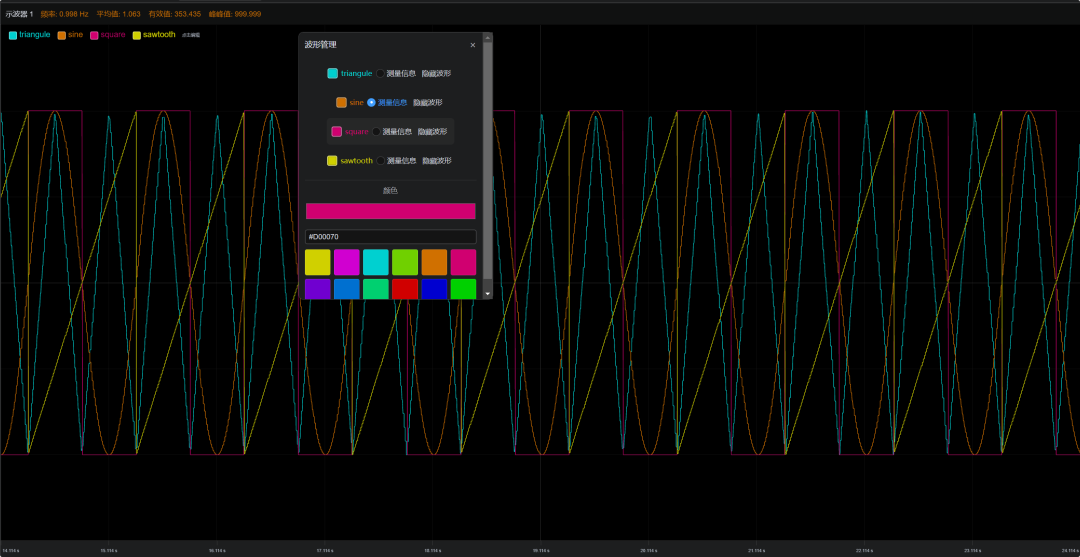

7、波形颜色自定义

每个通道独立配色，多通道叠加时一目了然。

8、更多细节优化

退出时自动保存所有配置，下次打开即用，不用重复设置。

支持最多 4 个独立示波器窗口，每个窗口可配置单/双/三/四视图布局。

支持 NO


TI


FY/STREAM/BUFFER 数据与自定义通道数据混合上报，配置灵活。

视频演示

性能说明与后续规划

v1.3.1 通过共享内存 + C 原生 codec + WebGL 渲染三重优化，通信带宽与波形渲染效率已大幅提升。我们仍在持续打磨底层性能，后续版本将继续提升流畅度与传输上限。

功能持续迭代中，未来将陆续推出：

电机专属上位机模式

电源专属上位机模式

剥离 ELF 文件依赖，使用更简单

更多波形解析


算法

更灵活的窗口布局

敬请期待！
