浅谈SD-WAN EVPN网络的核心原理

对于很多


网络工程师


来说，第一次阅读


SD


-WAN EVPN相关资料时，经常会看到这样一串关键词：NETCONF、DTLS、STUN、TNP、BGP SD-WAN、EVPN Type5……

单独看，每个概念似乎都不复杂，但当它们同时出现在一张架构图里时，事情就变得没那么简单了。尤其是很多人都会产生一个疑问：既然EVPN已经能够发布业务路由，为什么还要额外设计一套BGP SD-WAN路由？

要理解这个问题，不妨暂时放下协议细节，从一条真实的业务流量开始：假设北京分支的一名员工，需要访问部署在上海数据


中心


的一台服务器。那么，在第一条业务流量真正发出之前，整个SD-WAN EVPN网络究竟做了哪些准备工作？

01让设备知道自己该找谁

任何一张SD-WAN网络，都不会从路由协议开始。在设备上线后，


控制器


会首先通过NETCONF完成基础纳管。控制器会告诉RR与CPE：你是谁？ 属于哪个站点？ 应该连接哪个RR？这一步并不负责业务转发，也不参与路由计算，它只是为后续网络建立做好准备。

而真正精彩的部分，从这里才刚刚开始。

让RR知道你是谁

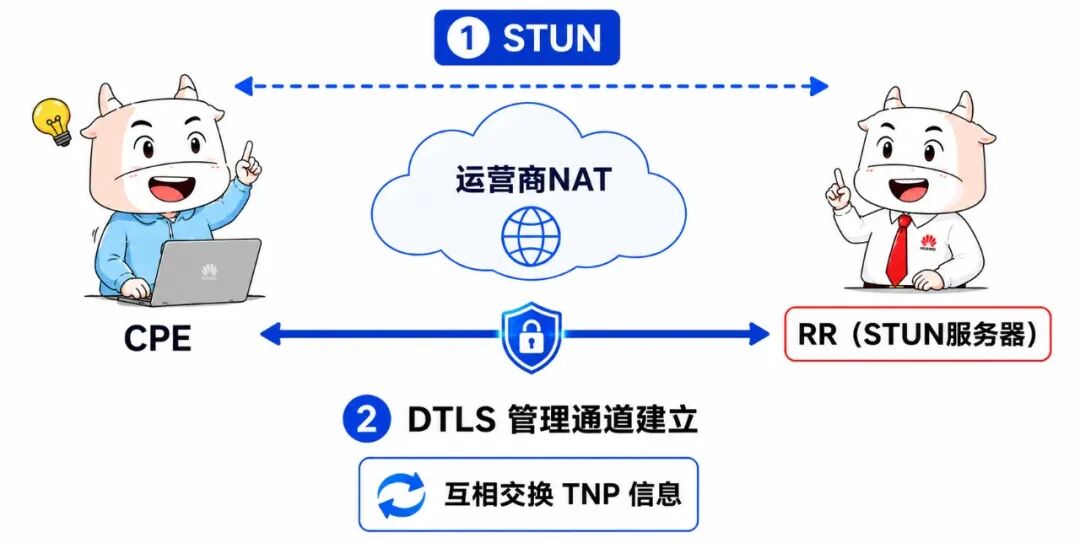

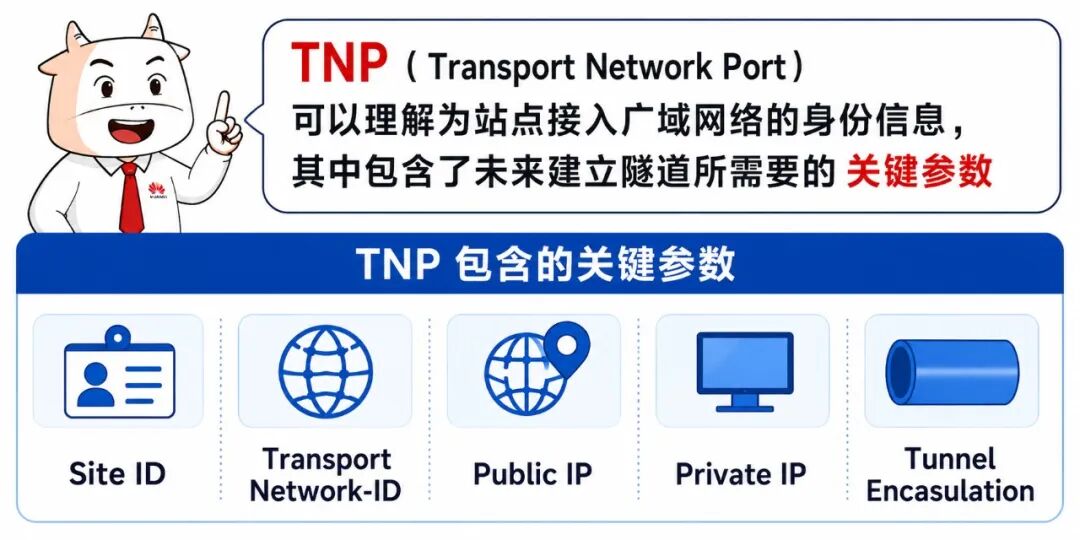

当CPE获得RR的信息后，会主动向RR发起DTLS注册。很多资料会把DTLS描述为一条安全管理通道，而在这里更像是一次“站点登记”：CPE会向RR上报自己的TNP信息。

现实中的企业分支，大量部署在运营商NAT之后。设备看到的是私网地址，但远端站点真正需要知道的却是公网映射后的地址和


端口


。因此，在注册过程中，设备还会借助STUN机制探测自身的公网映射信息以及NAT类型。

随后，CPE通过DTLS管理通道将这些信息发送给RR，与此同时，RR也会把自己的TNP信息返回给CPE。

最终，RR学习到的并不仅仅是一个设备地址，而是这个站点在整个互联网中的真实可达信息。

03控制通道在先，业务通道往后

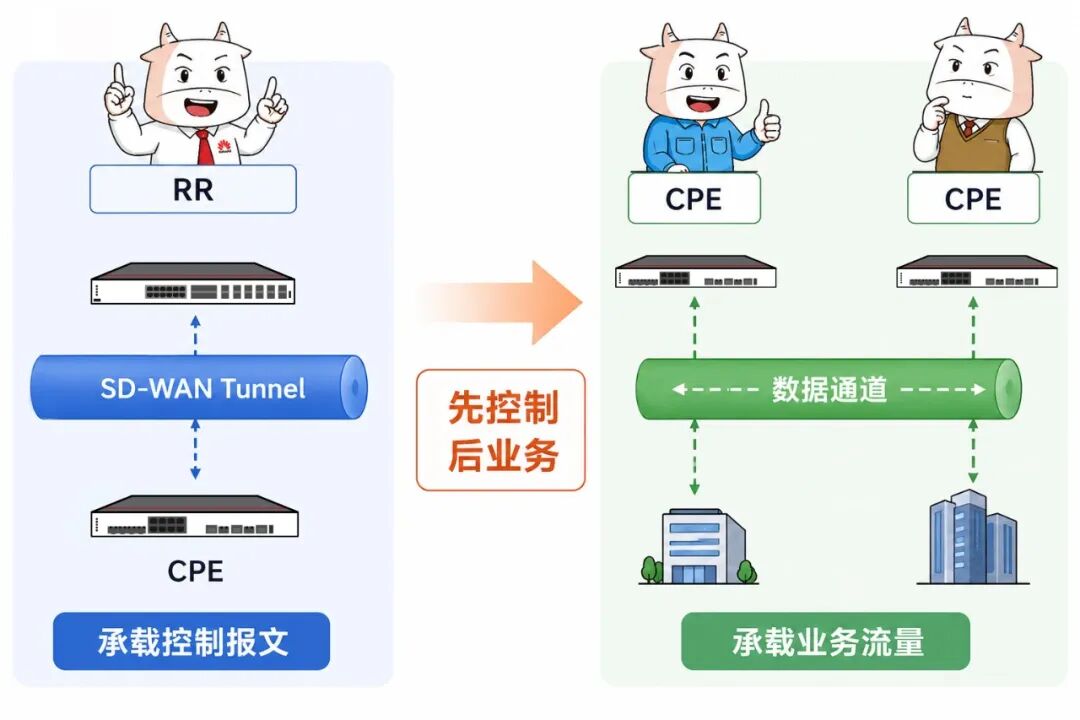

完成注册后，RR与CPE会建立一条SD-WAN Tunnel，很多人第一次看到这里时，会下意识认为业务已经可以开始传输了。

实际上并不是，这条Tunnel更像是一条控制专线。它的主要作用，是为后续的BGP控制报文提供一个安全可靠的传输通道。真正承载用户业务的数据通道，此时还没有建立。换句话说，此时网络解决的仍然是：如何交流，而不是：如何传输业务。

不过新的问题马上出现了，此时RR已经知道了这个站点，但网络中的其他站点还不知道，如果未来有几百个、几千个站点接入网络，总不能依靠DTLS一个一个交换信息。于是，SD-WAN EVPN最精彩的设计开始登场。

04巧妙设计：两类路由，各司其职

当RR与CPE之间的BGP SD-WAN控制通道建立完成后，CPE会生成一种特殊的路由：BGP SD-WAN路由。很多人第一次接触这里时都会产生疑问：既然后面还要通过EVPN发布业务路由，为什么不把这些信息直接放进EVPN？

答案其实隐藏在一个更本质的问题里。网络中实际上存在两类完全不同的信息。第一类信息是：如何找到一个站点。第二类信息是：哪些业务属于这个站点。

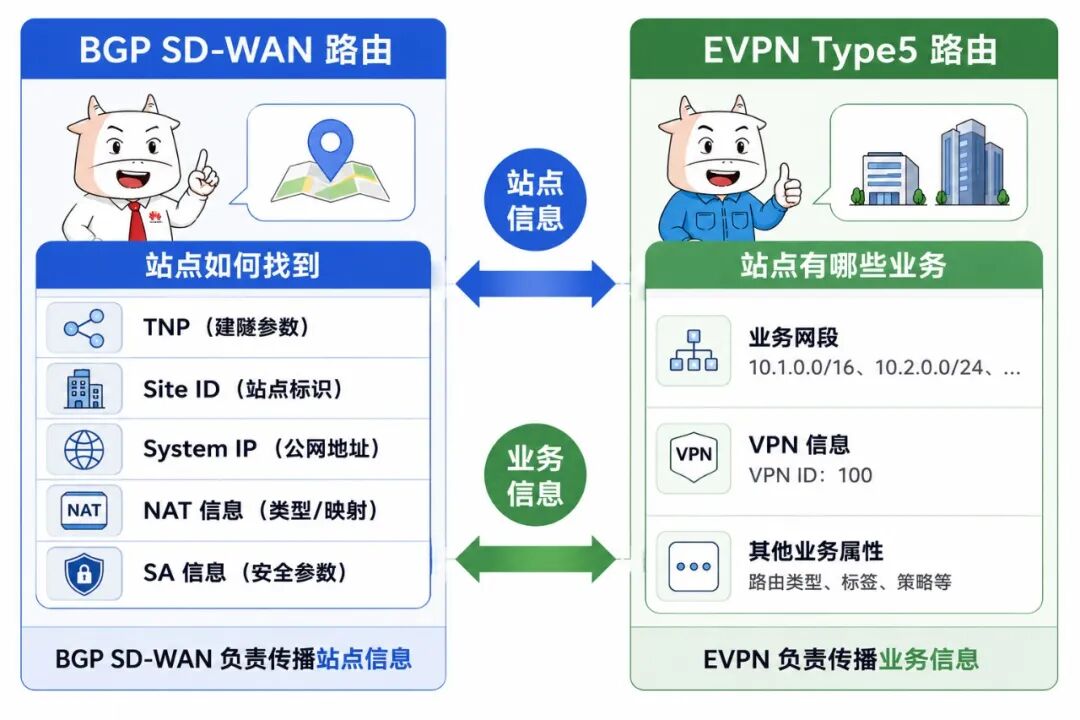

例如，一个站点可能拥有几十条甚至上百条业务路由。但这些业务共用的公网地址、NAT信息、建隧参数却只有一份。如果把这些内容全部塞进业务路由，那么同样的信息就会被重复传播很多次，控制面的规模会迅速膨胀。于是，SD-WAN EVPN选择将两类信息拆开传播：BGP SD-WAN负责传播站点信息，EVPN负责传播业务信息。

很多人会以为，后续站点间的信息交换一直依赖DTLS，实际上并不是：DTLS更像第一次见面时交换名片。当BGP SD-WAN控制通道建立之后，站点信息的同步主要依赖BGP SD-WAN路由完成。即使未来公网地址发生变化、建隧参数发生变化，也可以通过BGP路由更新快速同步到全网。

05 EVPN出现，最后一块拼图终于补齐

到这里，网络已经知道了彼此的位置。但仍然无法转发业务。因为它还不知道：哪些业务属于哪个站点。

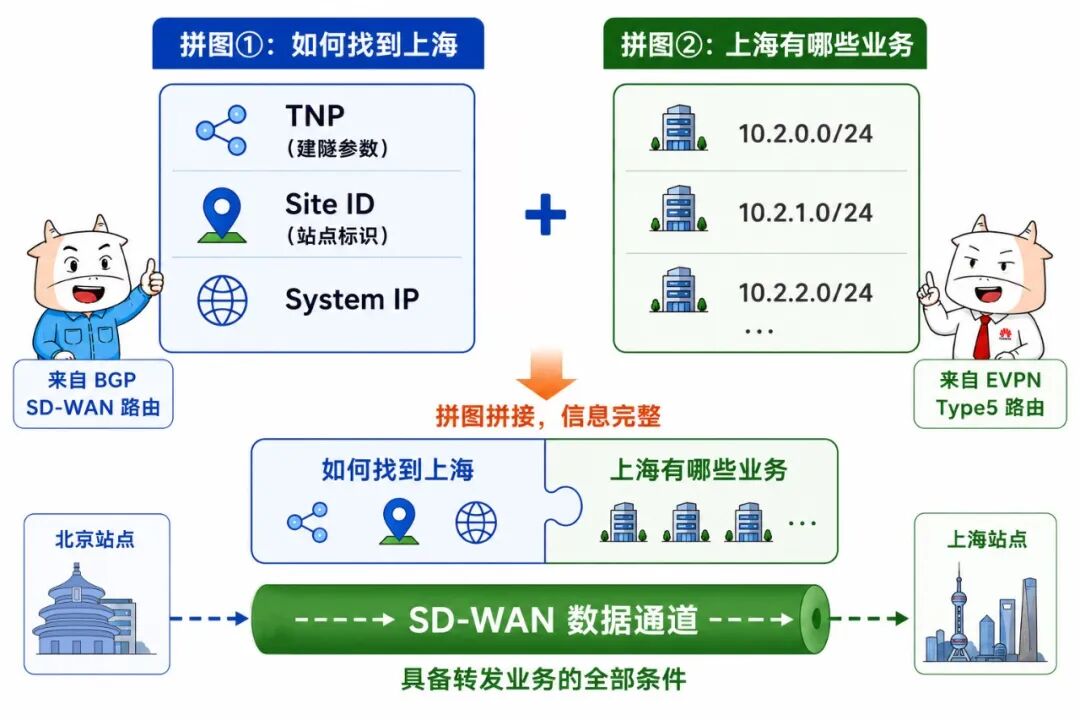

假设上海站点拥有业务网段： Type5路由，并通过RR反射给其他站点。当北京站点收到这条路由时，它获得了一条新的信息： SD-WAN路由（上海在哪里）；另一块来自EVPN Type5路由（上海有哪些业务）。

当这两类信息被关联起来后，网络终于具备了建立端到端业务路径的全部条件。于是，真正用于承载业务流量的SD-WAN数据通道开始建立，业务路由迭代到数据通道之上，最终形成完整的转发路径。

06为什么这种设计反而更快？

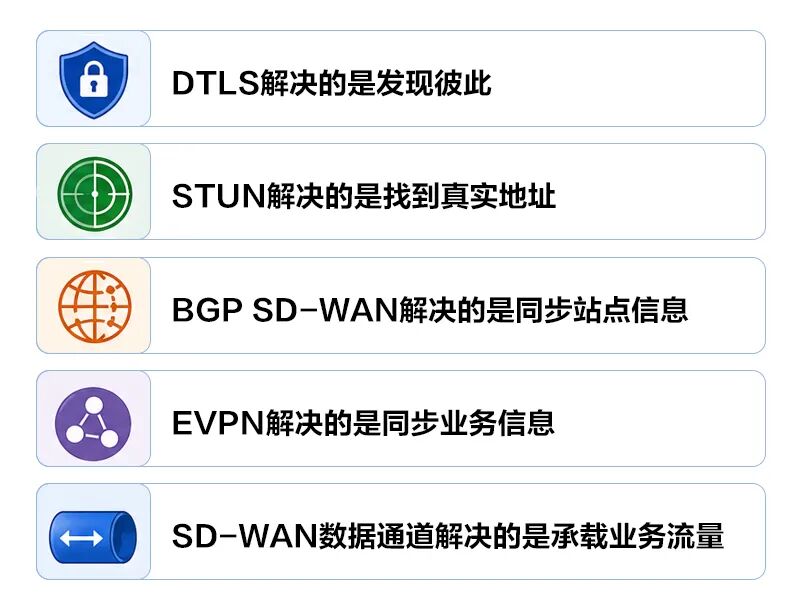

第一次接触SD-WAN EVPN时，很多人都会觉得：控制器、DTLS、STUN、BGP SD-WAN、EVPN……似乎每个组件都在增加新的复杂度。但如果顺着一条业务流量重新回顾整个过程，就会发现：

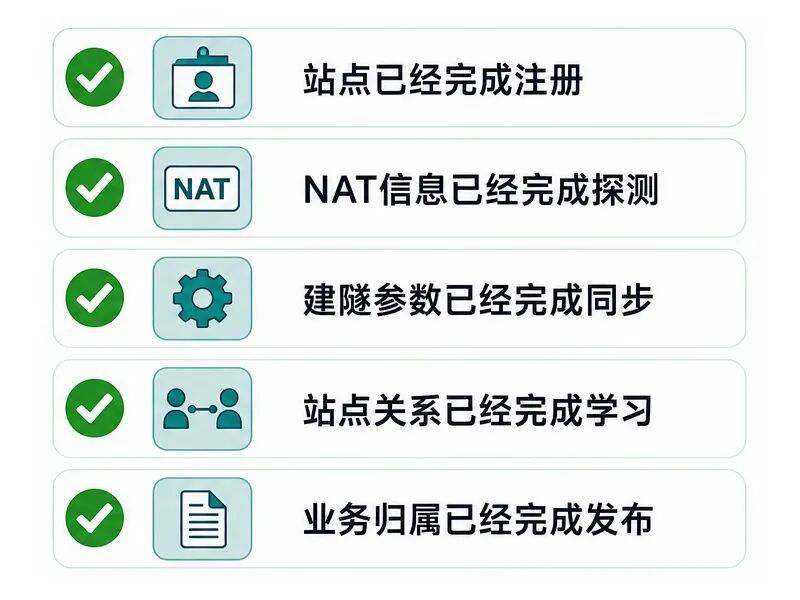

看似复杂的设计，本质上是在把准备工作提前完成。在业务流量出现之前：

当业务流量真正到来时，设备只需要把已经准备好的信息关联起来，便能快速建立转发路径。这也是SD-WAN EVPN能够在大规模组网场景下依然保持快速收敛的重要原因。

07一个有趣的彩蛋

文章写到这里，其实已经能够解释SD-WAN EVPN的大部分核心原理，不过还有一个有趣的小细节：当多个VPN业务共享同一条SD-WAN数据通道时，设备如何区分这些业务属于哪个VPN？

答案是VNID，在实际转发过程中，设备会将VPN对应的VNID携带在GRE封装中，对端收到报文后，再根据VNID映射到对应VPN实例，从而实现业务隔离。

08写在最后

回到文章开头的问题：为什么已经有EVPN了，还要设计BGP SD-WAN路由？

因为它们解决的是两个不同层面的问题：EVPN负责告诉网络：业务在哪里；BGP SD-WAN负责告诉网络：应该如何到达那里。前者描述业务，后者描述网络。

从结果上看，用户感受到的只是一次流畅的视频会议、一次稳定的远程办公访问，或者一次快速的跨地域业务连接。但在这些体验背后，SD-WAN EVPN已经提前完成了大量复杂而精妙的准备工作。

而这，或许正是它最值得称道的地方。
