电子封装材料产业链全景分析——先进封装爆发下的材料新机会在哪里？

过去谈


半导体


，大家最关注的是制程、


光刻机


、晶圆厂。但进入


AI


、高性能计算、车规芯片和高端功率器件时代后，产业竞争正在从“


晶体管


做得多小”，进一步延伸到“芯片如何被高密度连接、散热、保护和系统集成”。这背后，

电子封装材料正在从幕后走向台前

。

简单讲，


电子封装不是把芯片“包起来”，而是让芯片真正能用、好用、可靠地用


。它承担着物理保护、


电气


互连、


机械


支撑、散热管理、


信号


完整性和长期可靠性等功能。尤其在先进封装中，封装材料的性能已经直接影响AI芯片、HBM、高端


GPU


、


汽车电子


、功率器件和光


通信


模块的性能边界。

从全球行业数据看，这一变化已经非常明显。WSTS预计，2026年全球半导体市场将增长超过25%，达到约9750亿美元，增长主要由AI相关应用带动的逻辑芯片和存储芯片驱动。(WSTS) SEMI最新数据也显示，2025年全球半导体材料收入达到732亿美元，其中封装材料收入增长9.3%至274亿美元，增速高于


晶圆制造


材料；增长主要来自先进基板、键合丝等需求提升。

一、电子封装是什么？

电子封装，是指将裸芯片、器件或功能模块通过材料、结构和工艺实现保护、互连、散热和系统集成的过程。对


集成电路


来说，封装一般位于晶圆制造之后、终端应用之前，是半导体产业链中的关键后道环节。

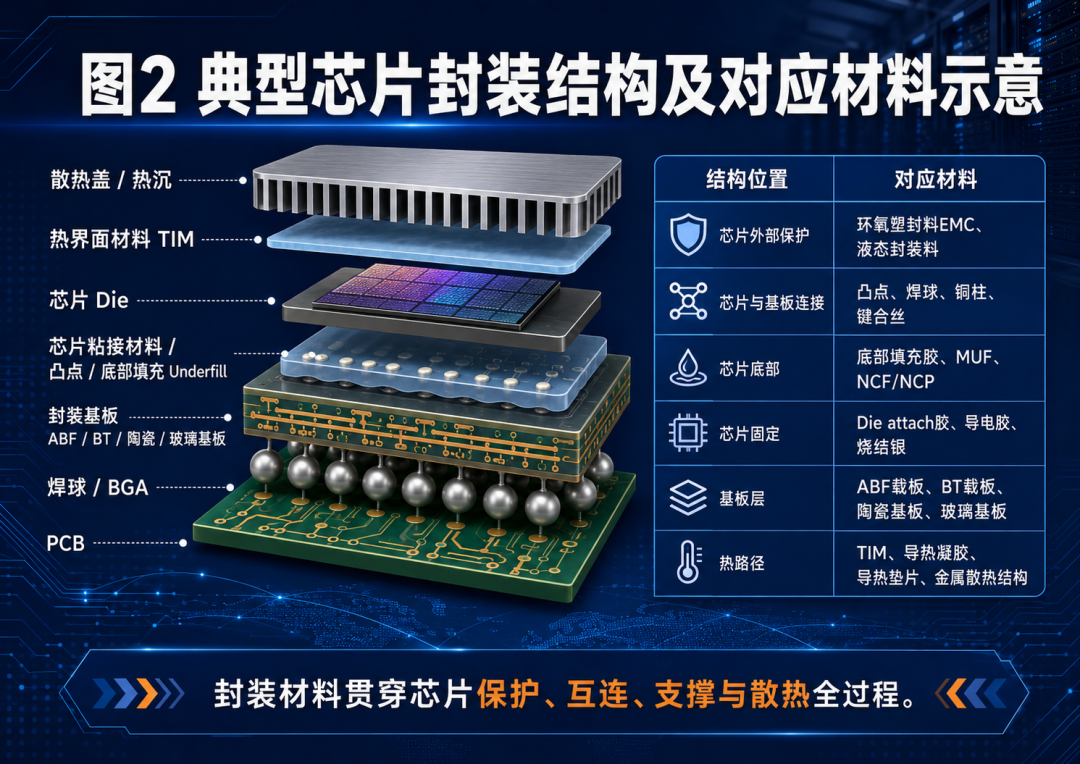

它主要解决六个问题：

第一，保护芯片。


芯片本身非常脆弱，容易受到湿气、离子污染、机械冲击、热循环和化学腐蚀影响，封装材料要为其提供稳定的外部屏障。

第二，实现电气连接。


芯片内部焊盘需要通过键合丝、焊球、凸点、再布线层、封装基板等结构连接到


PCB


或系统板上。

第三，提供机械支撑。


封装基板、引线框架、陶瓷基板等承担芯片固定、尺寸转换和结构承载功能。

第四，管理热量。


AI芯片、功率器件、车规芯片和光模块的功率密度快速提高，封装材料必须帮助热量快速导出。

第五，保证信号完整性。


高频高速场景下，介电常数、介电损耗、线宽线距、翘曲控制和界面可靠性都会影响信号传输。

第六，支持系统集成。


先进封装不再只是单


芯片封装


，而是把逻辑芯片、存储芯片、


射频


芯片、光芯片、


电源管理


芯片等集成在一个系统级封装内。

因此，封装材料不是低端辅材，而是半导体性能、可靠性和成本的重要决定因素。SEMI对封装材料市场的统计口径包括封装基板、引线框架、键合丝、封装/包封材料、底部填充材料、芯片粘接材料、焊球、晶圆级封装介质材料和电镀化学品等。

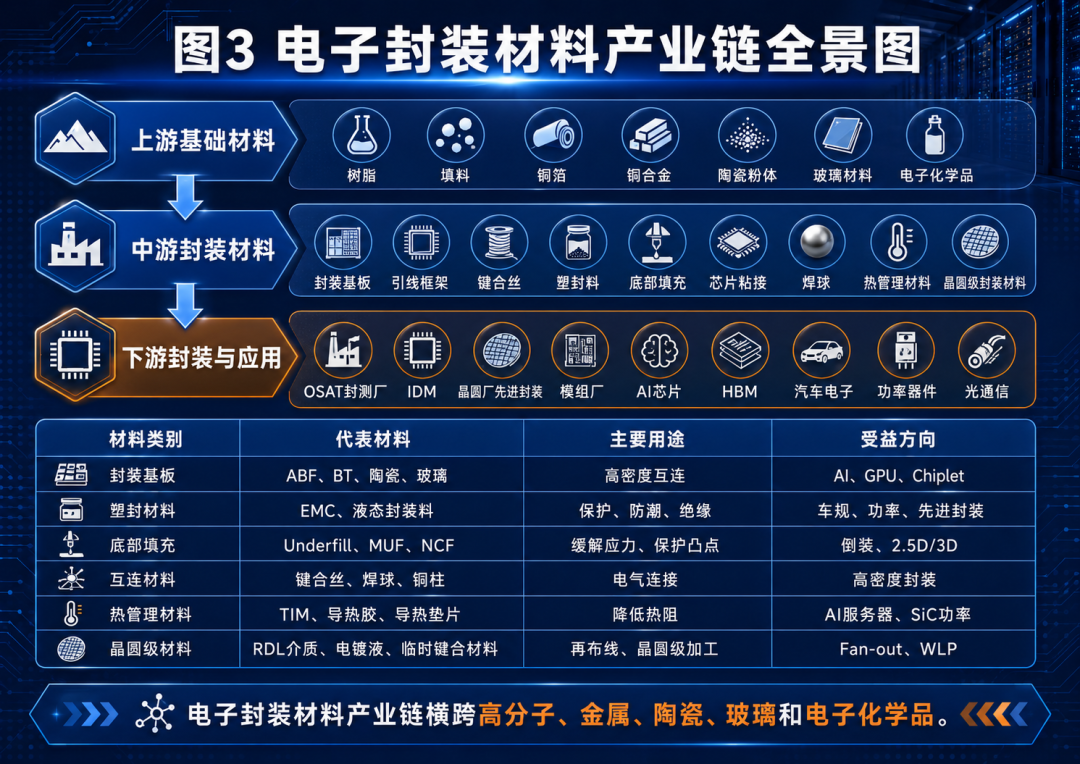

二、电子封装材料产业链全景

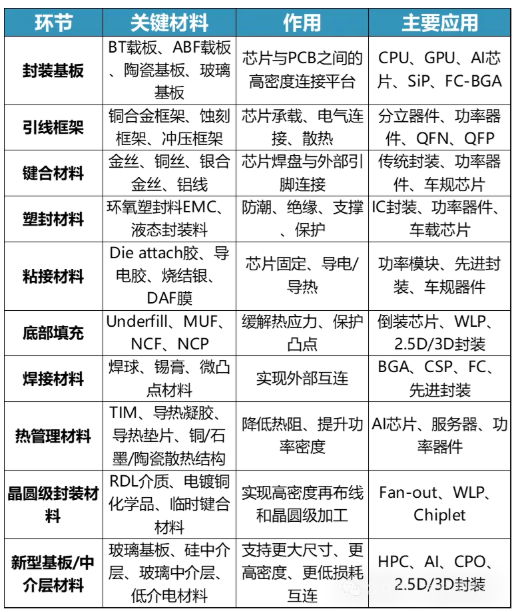

从产业链看，电子封装材料种类繁多，按功能和应用场景可划分为以下主要环节：

可以看到，封装材料产业链并不是单一材料市场，而是一个横跨高分子、金属、陶瓷、玻璃、电子化学品、复合材料和精密制造的系统工程。

三、国家政策：封装材料进入“补链强链”阶段

从政策层面看，集成电路材料、封装和测试已经被纳入国家长期支持范围。国务院《新时期促进集成电路产业和软件产业高质量发展的若干政策》明确提出，国家鼓励的集成电路设计、装备、材料、封装、测试企业，可享受“两免三减半”等企业所得税优惠；先进


封装测试


企业进口自用原材料、消耗品等也被纳入关税支持政策范围。

2025年，国家发展改革委等部门继续推进享受税收优惠政策的集成电路企业或项目清单制定工作，说明集成电路产业政策正在从单次扶持转向常态化、制度化支持。

更值得注意的是，2025年8月，工业和信息化部、市场监督管理总局印发《电子信息制造业2025—2026年稳增长行动方案》，将电子信息制造业定位为国民经济的战略性、基础性、先导性产业，并提出2025—2026年规模以上计算机、通信和其他电子设备制造业增加值平均增速在7%左右。该方案还强调提升产业链供应链韧性、推动重大项目建设、强化关键核心技术攻关，这对封装材料、先进基板、电子化学品和高端封测配套材料都有直接拉动作用。

资本层面，国家集成电路产业投资基金三期注册资本达到3440亿元，由财政部、国开金融、上海国盛及多家国有银行等19家机构出资设立。央视网报道称，基金支持围绕产业链布局，兼顾设计、封装测试、装备、材料等环节。

这意味着，

电子封装材料已经不只是企业自主创新问题，而是半导体产业链自主可控、安全韧性和高端突破的重要组成部分

。

四、行业动态：AI把先进封装推到“供需最紧”的位置

近两年，先进封装的热度主要来自AI算力。

AI芯片往往需要把大尺寸逻辑芯片与HBM高带宽存储器集成在一起，这就需要2.5D/3D封装、硅中介层、先进基板、微凸点、底部填充、热界面材料和高可靠性封装材料的协同。TrendForce在2026年4月指出，

AI算力需求使单颗芯片消耗的晶圆和封装资源显著增加

，CoWoS自2023年以来持续短缺，全球2.5D封装产能严重短缺预计到2027年才会略有缓解，台积电计划到2027年将CoWoS产能扩张超过60%。

这说明，

先进封装已经从“后道工艺”变成了AI芯片供应链的关键瓶颈

。过去产业链卡点更多集中在EUV、先进制程、


EDA


和高端设备；现在，ABF载板、CoWoS产能、HBM堆叠、先进封装基板、散热材料和高可靠封装材料也成为竞争焦点。

另一个值得关注的趋势是玻璃基板。美国商务部曾计划向SK集团旗下Absolics提供7500万美元资金，用于建设先进封装玻璃基板工厂；该玻璃基板被定位于高性能计算和AI数据


中心


芯片应用。玻璃基板的逻辑在于：当有机基板在翘曲、线宽线距、尺寸稳定性和高频损耗上接近极限时，

玻璃可能成为下一代高端封装基板的重要候选材料

。

五、行业格局：全球强者集中，中国企业加速补位

电子封装材料行业的竞争格局具有三个特点。

第一，高端材料长期由海外和中国台湾、日本、韩国企业主导。

例如ABF载板、高端底部填充、先进封装介质材料、高端塑封料、烧结银材料、临时键合材料等，验证周期长、客户导入难、可靠性要求高，形成较高壁垒。

第二，中国大陆封测产业基础较强，但上游材料仍在补短板。

封测环节，中国大陆已经形成长电科技、通富微电、华天科技、甬矽电子等企业集群。TrendForce数据显示，2024年全球前十大OSAT厂商合计营收415.6亿美元，同比增长3%，日月光、Amkor保持领先，长电科技、华天科技等中国封测企业实现双位数增长，对既有格局形成挑战。

第三，材料国产化正在从“能用”走向“高端验证”。

传统封装材料国产替代速度较快，但先进封装材料更强调协同开发、批次稳定性、低离子杂质、低翘曲、低应力、低介电损耗、高导热和长期可靠性。材料企业能否进入头部封测厂、IDM、Fabless和系统厂商的验证体系，将决定其真正成长空间。

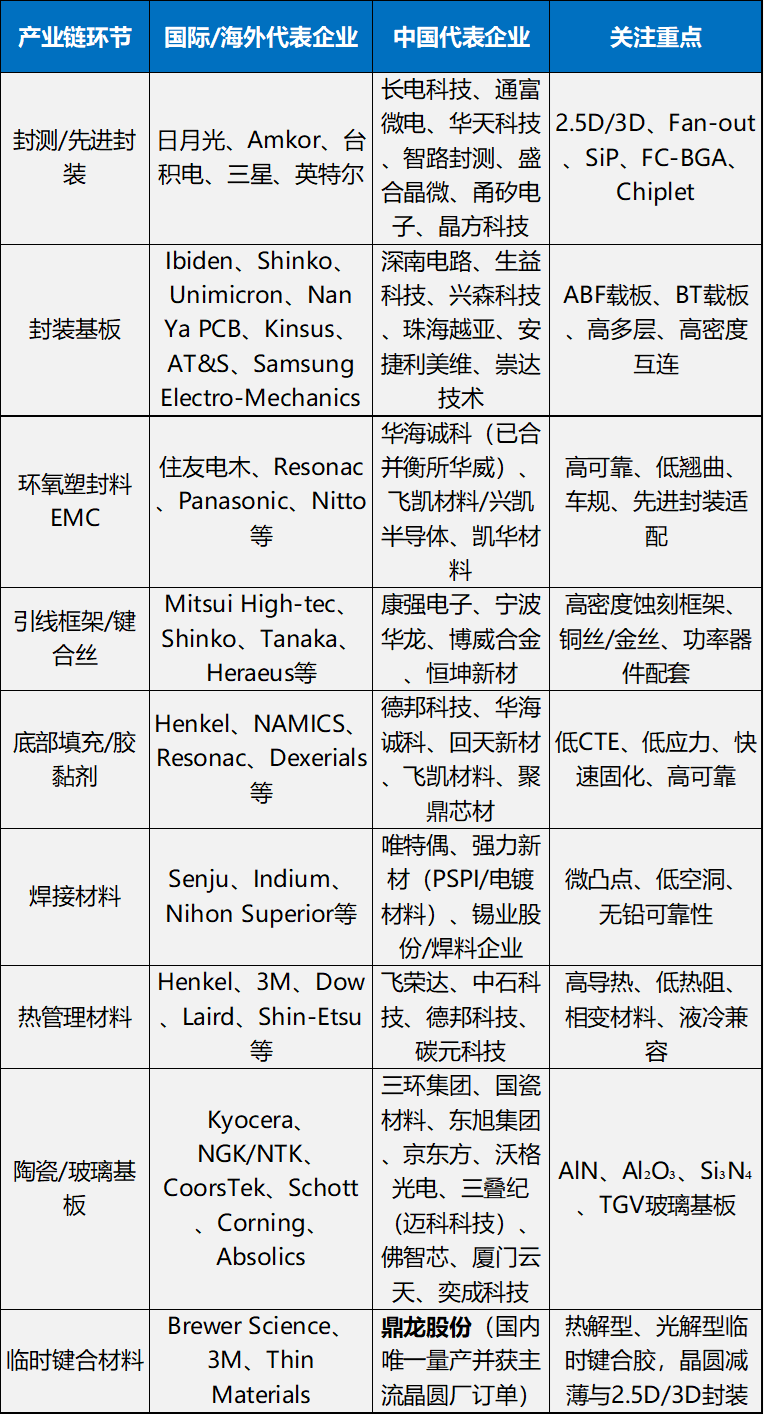

六、主要企业图谱

其中，封测龙头的技术演进会直接牵引材料升级。例如长电科技在先进封装、SiP、WL-CSP、FC、eWLB/ECP、XDFOI等技术方面持续布局；华天科技已掌握SiP、FC、TSV、Bumping、FO、WLP、PLP、2.5D/3D等先进封装技术；甬矽电子则在Bumping、RDL、Fan-out、2.5D/3D方向推进产品验证和产能释放。

材料企业方面，康强电子主营引线框架、键合丝等封装材料，2026年报道显示其部分产品订单已排到三个月之后，并计划建设高端蚀刻引线框架和功率半导体引线框架生产线。 华海诚科则聚焦环氧塑封料和电子胶黏剂，产品覆盖传统封装与先进封装场景，是国内少数芯片级固体和液体封装材料量产企业之一。

七、现状判断：电子封装材料的机会在哪里？

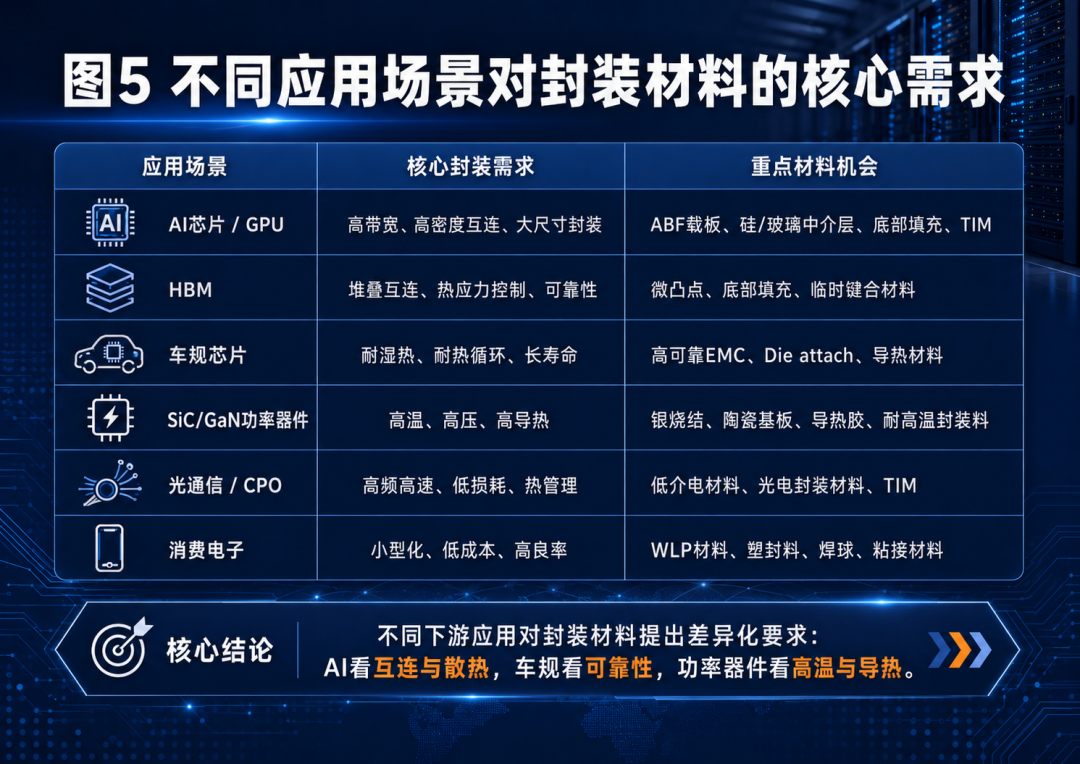

从产业现状看，电子封装材料的机会主要集中在五条主线。

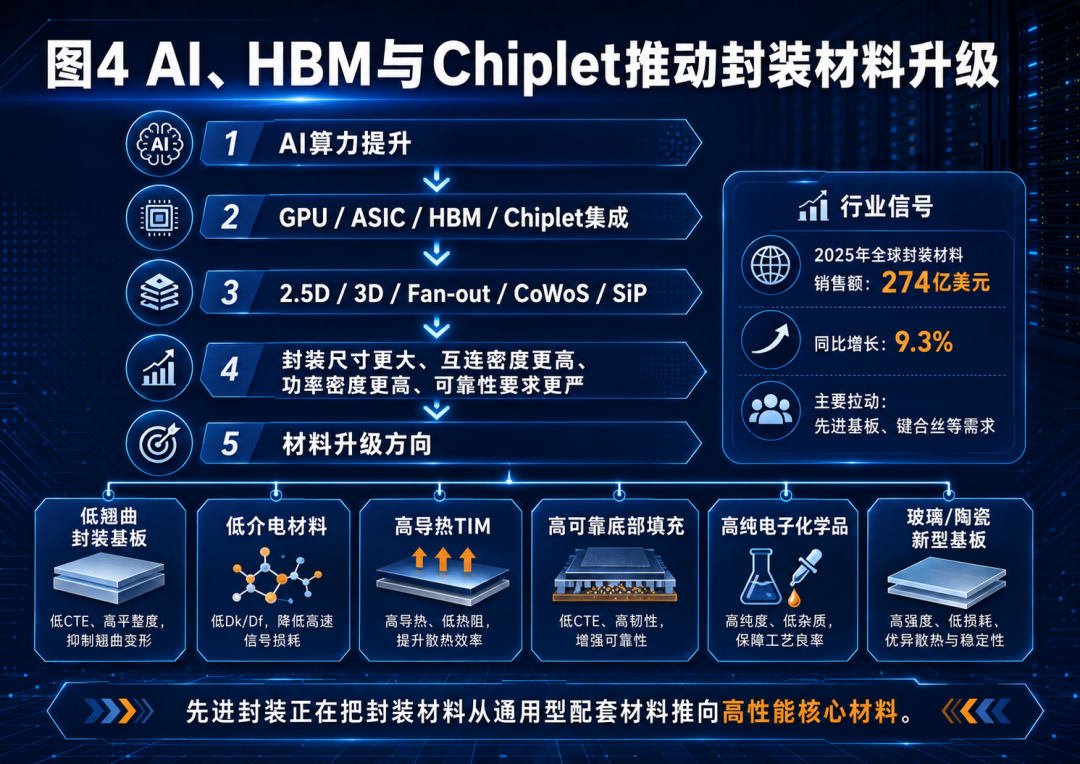

第一，AI与HBM推动先进基板升级。

AI GPU、


ASIC


、HBM和Chiplet需要更大尺寸、更高层数、更细线路、更低损耗的封装基板。ABF载板、硅中介层、玻璃中介层、低介电树脂和低C


TE


材料都会受益。

第二，先进封装拉动底部填充和塑封材料升级。

倒装芯片、Fan-out、2.5D/3D封装对Unde


rf


ill、MUF、NCF/NCP、低翘曲


EMC


提出更高要求。材料不只是保护芯片，还要参与应力管理和可靠性设计。

第三，功率半导体带动高导热、高耐热材料增长。

新能源


汽车、光伏、储能、


工业控制


推动


IGBT


、SiC、GaN器件增长，带动银烧结、AMB/DBC陶瓷基板、导热胶、导热凝胶和高可靠塑封材料需求。

第四，车规芯片提高可靠性门槛。

车规应用要求耐湿热、耐热循环、低离子污染、低应力、长寿命和批次一致性，材料企业需要从“配方开发”转向“体系化质量控制”。

第五，国产替代进入深水区。

传统封装材料国产化更多看价格和稳定供货；先进封装材料国产替代则更看客户验证、失效分析、联合开发和长期可靠性数据。未来能脱颖而出的企业，往往不是单一产品供应商，而是能和封测厂、芯片设计公司、终端客户共同定义材料方案的企业。

八、未来展望：封装材料将从“配套材料”升级为“平台材料”

未来三到五年，电子封装材料产业可能出现以下变化。

一是先进封装成为半导体性能提升的重要路径。


当前晶圆制程继续微缩的成本越来越高，先进封装通过Chiplet、异构集成、2.5D/3D、Fan-out等方式提升系统性能，将成为延续算力增长的重要技术路线。

二是材料性能评价从单项指标转向系统指标。


过去看EMC可能更多关注流动性、凝胶时间、吸水率、强度和耐湿热；未来还要同时关注低翘曲、低应力、介电性能、热导率、界面粘结、离子杂质和与封装结构的匹配性。

三是封装基板成为高端产业链卡点。


ABF载板、玻璃基板、高密度BT载板、高多层陶瓷基板都将成为重点方向。尤其是AI/HPC芯片封装尺寸扩大后，基板的平整度、热膨胀匹配、线路精度和可靠性会直接影响良率。

四是热管理材料价值提升。


AI服务器、CPO


光电


共封装、


功率模块


和车载芯片都在提高功率密度。散热不再是结构件问题，而是材料、封装和系统设计共同决定的问题。

五是国内企业将从单点替代走向链式协同。


封装材料企业、封测厂、芯片设计公司、设备厂和终端客户之间的协同会更紧密。谁能更早进入客户验证体系，谁就有可能在下一轮产业升级中占据先机。

---

结语


：电子封装材料的时代刚刚开始。

如果说前道制程决定了芯片的“微观能力”，那么

电子封装决定了芯片的“系统能力”

。AI芯片、车规芯片、功率器件和高速通信器件的发展，都在把封装材料推向更高价值的位置。

对材料企业来说，电子封装材料不是一个简单的“进口替代”赛道，而是一个高验证壁垒、高协同壁垒、高可靠性壁垒的产业。未来真正有竞争力的企业，需要同时具备三种能力：


材料配方能力、封装工艺理解能力、客户验证与可靠性数据能力

。

半导体产业的竞争，已经不只是晶圆厂和设计公司的竞争，也正在变成材料体系、封装体系和供应链韧性的竞争。电子封装材料，正在成为中国半导体产业补链强链中最值得关注的方向之一。
