核心技术版图再升级，进迭时空新一代高性能一致性互联总线 N200 研发完成！

继布局通用计算


CPU


核（X60/X100/X200）、智能计算


AI


核（A60/A100/A200）后，进迭时空迎来核心技术版图的重大升级——


进迭时空的新一代自研互联总线 N200 正式完成研发。

随着 N200 的研发收官，进迭时空已完成

通用计算、智能计算、计算互联

三大核心技术板块的布局。

互联总线 N200

将与通算 CPU 核

X200

、智算 AI 核

A200

一起


应用于进迭时空的下一代计算芯片中，并预计于 2027 年正式量产。

在数字化智能时代，如果把一颗多核 SoC 算力芯片比作一个"智能体"，XPU 核是其"大脑"群，包括通用 CPU 核、AI 核、


GPU


等，那么总线就是贯穿其间的"骨架"——它将多个大脑互联起来做算力协同扩展，将所有大脑与存储器互联起来做高速数据


通信


。总线虽不直接产生算力，却决定了所有算力能否有效发挥；虽不直接生产或存储数据，却决定了数据能否高速准确地传输。

随着多核、多 Chiplet、多 Chip 算力扩展成为高端 AI 算力芯片的主流路径，


互联总线正在成为决定整系统性能上限的关键技术底座之一。

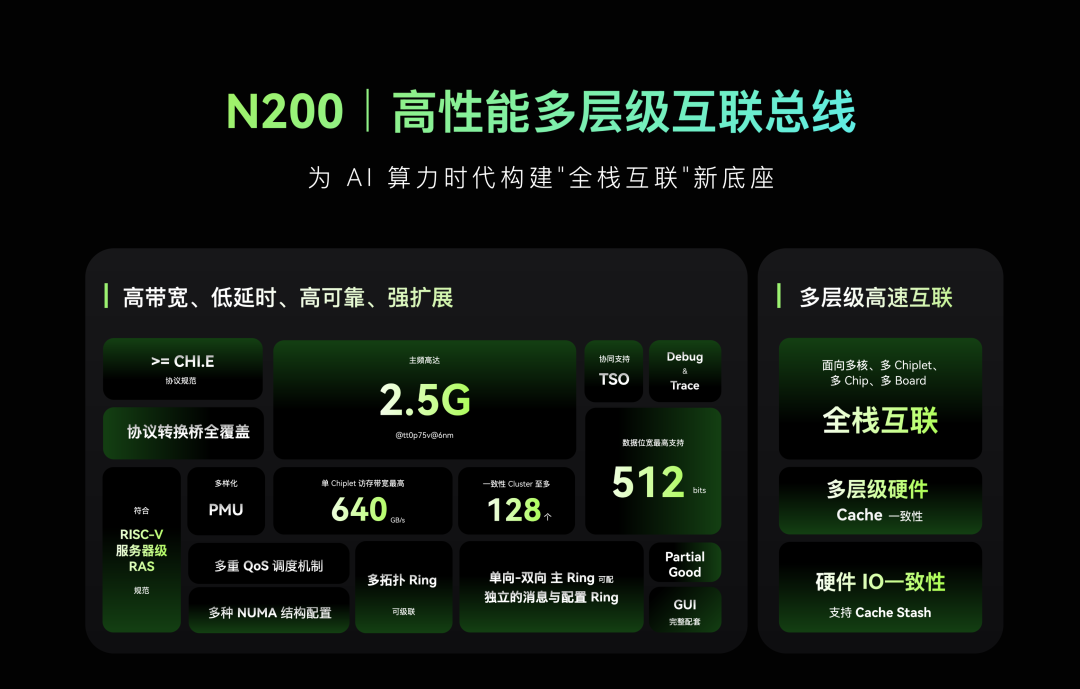

N200 在

多层次互联扩展、硬件 Cache 一致性覆盖范围、跨封装互联带宽

等方面均实现


大幅跃升


，为下一代 AI 算力平台提供坚实的互联底座。

N200 支持：面向多核、多 Chiplet、多 Chip、多 Board 全栈互联能力

四层互联架构

无论是通用 CPU 算力时代，还是智能 AI 算力时代，算力芯片都沿着"由单到多"的路径演进——多核、多 Chiplet、多 Chip、多 Board。N200 围绕这一演进趋势，设计了四个层次的互联能力：

单 Chiplet 内互联

采用高速


环形


拓扑，典型支持 16～32 节点互联，提供高达 640 GB/s（@2.


5G


Hz @tt0p75v @6nm）的本地


DDR


访存互联带宽，充分释放单芯粒内的多核算力

多 Chiplet 间互联

同一芯片内，多个 Chiplet 通过 UCIe 互联，典型支持 2～4 个 Chiplet，单


端口


最高支持 128 GB/s 互联带宽。支持多端口扩展与流量均衡调度，并采用自定义压缩包格式与


算法


提升带宽利用率，为 Chiplet 化封装路线提供高效的 Chiplet 间数据通路

多 Chip 间互联

同一板卡内，多个 Chip 通过 CXL/PCIe 高速 Serdes 互联，典型支持 2～4 个 Chip 全互联，单端口最高支持 64 GB/s 互联带宽。支持多端口扩展与流量均衡调度，并通过自定义跨 Chip 协议握


手机


制优化延迟、提升带宽利用率，为多芯片 Scale-Up 算力扩展提供灵活的互联基础

多 Board 间互联

多个板卡间通过


以太网


互联，典型规模支持 4~8 个 Board 全互联，并配合系统级软硬件解决方案，实现新型 Scale-Up 互联

全层级硬件 Cache 一致性

降低多核软件


编程


复杂度是高端算力芯片的核心诉求之一，硬件 Cache 一致性是不可或缺的基础特性。N200 以 AMBA CHI 为一致性协议基础，面向


云计算


与 AI 推理场景，自研实现了以下一致性能力：

跨层级一致性域

支持单 Chiplet 内、多 Chiplet 间、多 Chip 间的全硬件 Cache 一致性，多 Board 间由系统软件维护，兼顾资源效率与系统灵活性

分布式 SnoopFil


te


r

单 Chiplet 内支持 2 或 4 个分布式 SnoopFilter，在延迟与带宽之间实现灵活平衡，适配不同规模的芯片设计需求

大规模节点接入

整系统最大支持

128

个一致性Cluste


rs


接入；以 4 核/Cluster 为粒度接入时，整系统最大可支持

512

核规模互联；同时支持最多 64 个 I/O 一致性节点接入，具体规模可根据实际芯片规格灵活配置

跨层级优化

针对跨 Chiplet、跨 Chip 场景，从一致性状态维护和协议握手机制层面持续压缩延迟；采用 Hash、双流水线、多 Bank-Queue 等多种结构，提升有效带宽

完善的工程化特性

N200 围绕芯片工程实践提供了完整的配套能力：

▲

支持 AXI2CHI、CHI2AXI 等各种协议转换桥，便于 PCIe、GPU 等各类 I/O 外设接入；

▲

支持多种类型的聚合节点，可有效节省 Ring 环节点，利于后端优化实现，提升整体性能；

▲

支持专有的消息与配置互联通路，与主通路解耦，用于中断传递、Tr


ac


e 数据传输和


寄存器


访问；

▲

支持符合


RISC-V


RERI 规范的端到端 RAS 实现；

▲

提供灵活的


时钟


结构，包括同步分频、异步桥接等，可满足各类场景需求；

▲

支持 Debug & Trace 能力；

▲

提供丰富的 PMU 性能统计


接口


；

▲

支持 Partial Good 设计，以提升芯片量产良率；

▲

提供完整配置 GUI，可灵活支持定制化生成需求，支持 RTL 分区分层自动生成与校验，降低物理实现难度，支持配置文档与集成测试集生成。

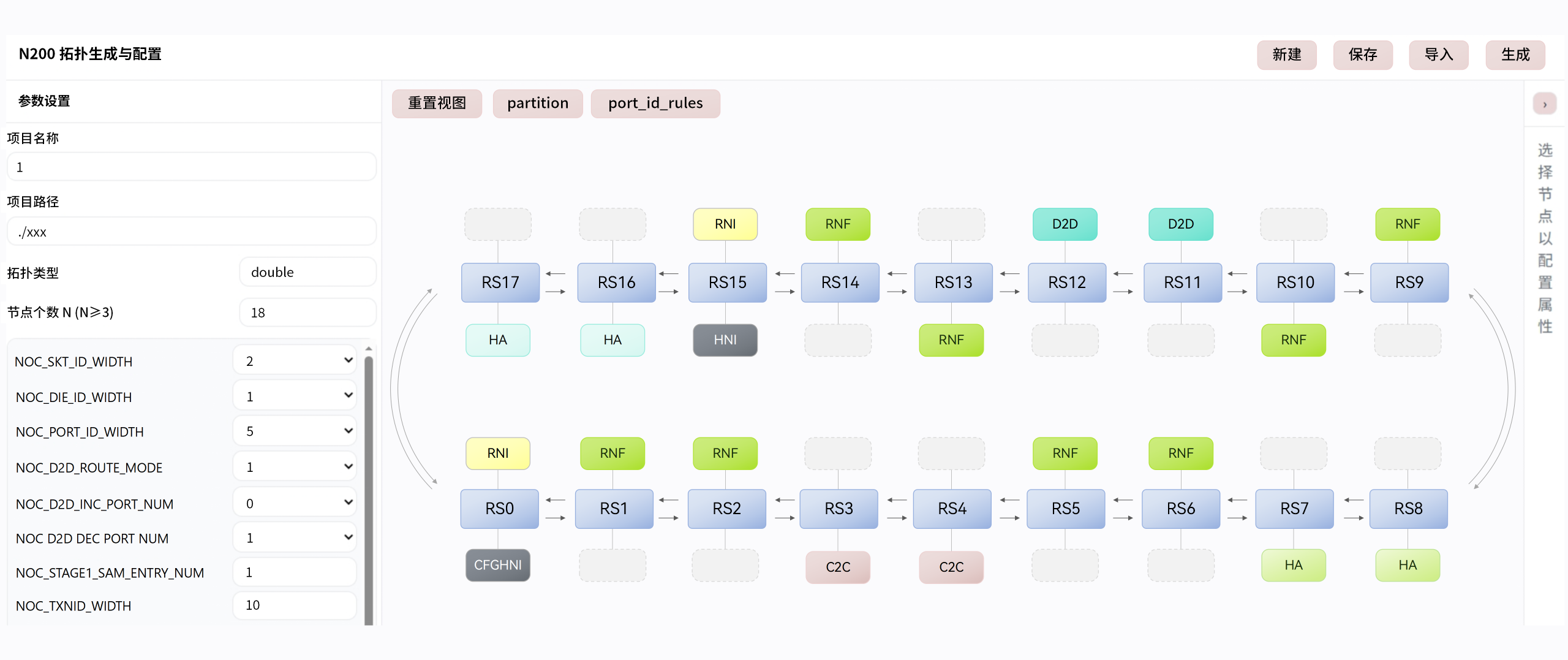

N200 GUI 配置界面

主要性能指标

延迟

本地 DDR Lo


ad


-to-Use 延迟约 90ns

单向跨 Chiplet 通路延迟约 10～12ns

单向跨 Chip 通路延迟约 62ns

带宽

单 IO Master 支持128GB/s 接口带宽（读写各6


4G


B/s）

单 Chiplet 内支持 640 GB/s 本地 DDR 访存互联能力

单个跨 Chiplet 端口支持最高 128 GB/s 互联能力

单个跨 Chip 端口支持最高 64 GB/s 互联能力

研发进展：系统验证进行中，


FPGA


平台已完成关键验证

N200 已完成整体架构设计、RTL 开发与验证、PPA Push、驱动开发与软硬件协同验证； 同时，基于 FPGA 原型平台，与 X200 构建面向下一代算力芯片的原型系统，现已完成多个关键验证。

以下 Demo 展示了

8 个 CPU Clusters（单 Cluster 集成 2 个 X200 核）通过 N200

互联的完整 SoC 系统在 FPGA 平台上成功运行 openRuyi 国产


操作系统


，并依托 PCIe NVMe 接口完成存储子系统的应用级功能测试，充分验证了多核互联与高速外设协同工作的稳定性与可靠性。

进迭时空 · 自研


芯片技术


矩阵

N200 是进迭时空新一代的自研互联总线，与通算 CPU 核、智算 AI 核共同构成下一代算力平台的核心技术底座。从

高性能 CPU 核、AI 核到互联总线的全栈自研

，是进迭时空在高端


RISC


-V 算力芯片领域持续布局核心根技术的具体体现。
