赋能汽车测试，虹科多协议智能网关CANnector破解自动化测试通信集成难题

在电动汽车测试领域，系统灵活性与


通信


可靠性是决定项目进度的关键因素。意大利某


知名


汽车测试服务商在其测试实验室中，通过部署


虹科多协议智能网关


CAN


nector LE


，成功解决了 EtherCAT 测试台与 CAN FD 车载网络之间的协议转换难题，实现了测试效率与系统稳定性的双重突破。

行业痛点：汽车测试中的"两套语言"困境

随着电动汽车测试日益复杂，实验室普遍面临两大挑战：

•

  ▲



  多协议异构环境：


  测试台自动化系统多采用 EtherCAT 协议，而BMS、


  DC/DC




  转换器


  、


  电机控制


  器等绝大多数 DUT（被测设备）仍基于 CAN/CAN FD/LIN 通信。两者之间


  缺乏原生兼容性


  ，传统方案往往依赖额外 PC 或定制代码，耗时且易出错。



•

  ▲



  频繁变更的测试需求：


  不同 OEM 厂商、不同 DUT 类型、不同气候舱测试参数，要求


  通信接口


  能够快速重新配置，以


  适应原型开发阶段的高频迭代


  。


虹



科解决方案：



CANnector LE 作为桥接中枢

该汽车测试服务商在其首个项目中将


CANnector LE


用作 CAN/LIN 转 EtherCAT 的网关。该设备直接连接 DUT 与 EtherCAT 主站，无需额外 PC 介入，显著降低了系统复杂度和电磁干扰风险。

虹科CANnector LE 在测试系统中的桥接部署示意


核心能力

•

  ▲

  实时将 IVN


  信号


  （如 DBC、ARXML 文件定义的 CAN FD 信号）映射为 EtherCAT 对象，实现


  透明、低延迟的数据交换


  。



•

  ▲

  支持多达


  8 路独立 CAN 通道


  （部分支持 CAN FD）及 LIN


  接口


  ，满足


  多 DUT 并行测试需求


  。



•

  ▲

  独立运行模式：配置完成后可脱离 PC 自主工作，简化现场部署并提升运行稳定性。


"通过CANnector配套


AC


T 软件，我们能够快速重新配置设备，调整 DUT 和自动化系统之间的信号交换，以适应原型开发需求。"

—— Marco Ro


te


lla，该汽车测试服务商首席数字官

应用价值：参数化配置，省时省力

虹科 CANnector LE 的核心优势在于其


"参数化代替


编程


"


的设计理念：

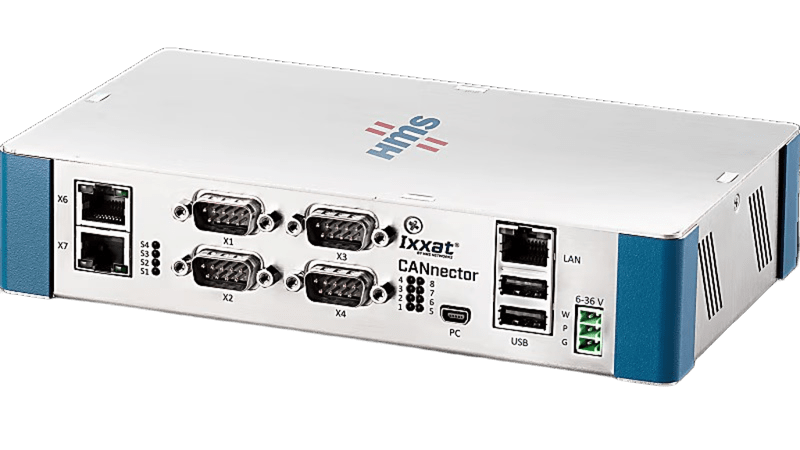

虹科 CANnector LE

•

  ▲

  零代码配置：

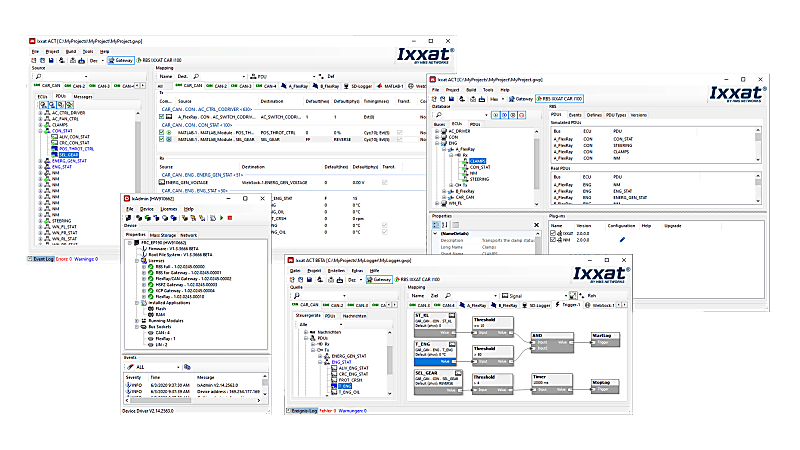

  随附的 ACT（高级配置工具）支持基于 Windows 的图形化操作，工程人员只需导入 DBC/ARXML 文件并拖拽映射信号，无需编写任何代码。



•

  免费配置工具：ACT 软件



•

  ▲

  提升部署效率：


  相比传统网关方案，配置时间从天级缩短至小时级，大幅节省开发与调试成本。



•

  ▲

  高可靠性：


  铝制工业外壳、-40°C~ 80°C 宽温设计及


  电气


  隔离特性，确保在气候测试舱等严苛环境中稳定运行。


核心优势一览

点击「阅读原文」，了解产品详情

结语

在电动汽车测试台架中，


虹科CANnector LE



作为

EtherCAT 到 CAN FD 的专用网关，以


简单参数化替代复杂编程


，帮助汽车自动化测试实验室


快速响应不同 DUT 的通信需求


，在确保数据实时性与可靠性的同时，显著缩短了测试准备周期。

对于面临类似"自动化系统 vs. 车载网络"协议壁垒的测试实验室，虹科多协议智能网关 CANnector 系列提供了一个成熟、


高性价比且易于部署的即用型解决方案


。
