【概念产品 CP163】紧凑型可拆卸PCIe 4.0 U.2/U.3 NVMe硬盘抽取盒

面向定制


嵌入式系统


的超薄 PCIe Gen4 U.2/U.3 存储设备

CP163 是超薄型可抽取 U.2/U.3 NVMe 硬盘抽取盒，专为无标准硬盘位、机箱结构特殊的定制设备打造。适配


嵌入式


、工控、车载、紧凑型机架设备，可在空间受限机箱内实现前置可插拔 PCIe 4.0 NVMe 存储部署。




CP163 支持 7mm 厚度 U.2/U.3 固态硬盘，将企业级可抽取存储与超薄紧凑型机身结合，适配各类嵌入式、工控场景灵活集成。超薄机身设计，系统集成商可在无法容纳标准背板、常规硬盘仓的特殊机箱内实现可热插拔 NVMe 存储功能。

便于运维的定制化 U.2/U.3 NVMe 存储方案

传统企业级 U.2/U.3 硬盘大多需要固定内置安装位或标准硬盘仓，难以适配紧凑型嵌入式设备与 OEM 定制整机。CP163 采用可抽拉托盘结构，简化硬盘拆装、更换流程，同时兼容现有企业级 NVMe 存储配套设备。




搭载 MB998TP-B 同款可抽取托盘，为工控机、车载设备、


通信


设备、边缘嵌入式设备、紧凑型工作站提供更易集成、便于维护的存储方案。超薄机身支持多台设备堆叠高密度布局，解决标准企业存储设备无法适配狭小机箱的痛点。

狭小空间专用企业级 U.2 NVMe 存储扩展

CP163采用 U.2（SFF-8639）标准


接口


，支持 PCIe 4.0 x4 通道，理论带宽最高 6


4G


bps（实际速度取决于固态硬盘性能），可在空间紧凑、散热受限环境下部署高速 NVMe 存储。 对比传统存储背板占用更大安装空间，本产品专为狭小、结构受限设备优化，满足 U.2/U.3 硬盘前置插拔使用需求。


核心适用场景：

•
  嵌入式与工业计算主机



•
  车载移动工作站



•
  紧凑型机架设备



•
  边缘计算


  AI


  推理终端



•
  电信 /


  网络通信


  设备



•
  OEM 整机定制 NVMe 存储配套


CP163机身预留多组安装孔位，系统集成商可将设备固定于定制机箱、嵌入式整机、特种机架内。

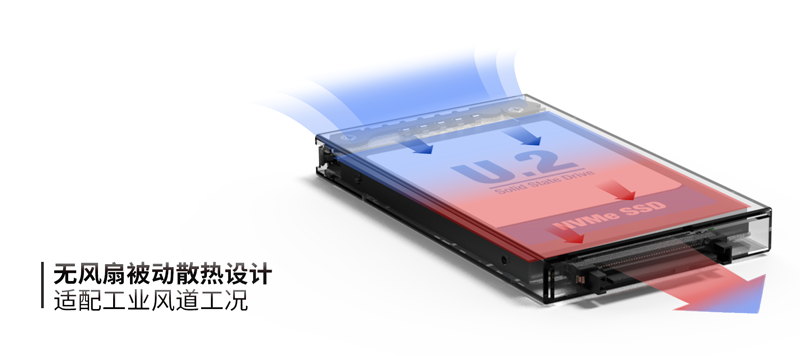

超薄全金属工业级结构设计

采用无风扇超薄机身设计，依托整机原生风道散热，紧凑机身搭配镂空通风结构面板降低风阻，有助于减少气流阻碍，适配自带散热风道的嵌入式、工控设备稳定运行。整机全金属结构，机身刚性更强，同时辅助被动散热；机身集成 EMI 接地结构，提升企业、嵌入式设备长时间运行稳定性。

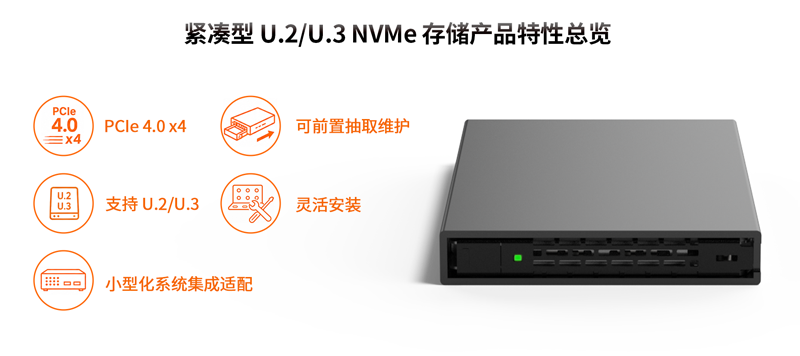

主要特点

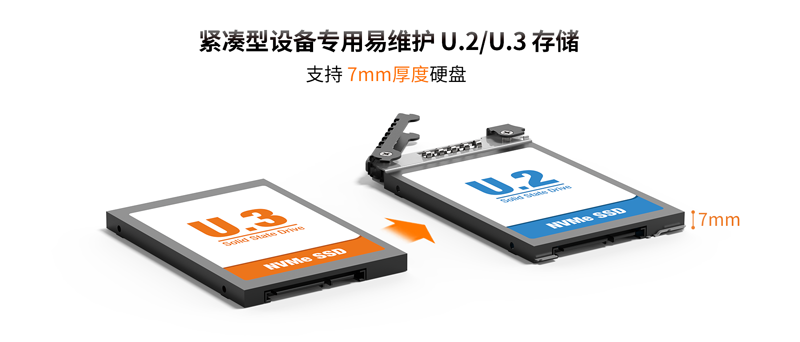

• 支持 1块7mm 厚度 U.2/U.3 NVMe 硬盘

• 可抽取式托盘设计，简化 S


SD


维护和更换

• PCIe 4.0 x4 传输通道，高达 64Gbps（取决于 SSD 性能）

• U.2（SFF-8639）主机接口

• 兼容三模 HBA 卡 / RAID 阵列

• 超薄机身，适配非标准狭小安装空间

• 无风扇结构，依托机箱风道被动散热

• 全金属结构，提升结构强度与被动散热能力

• 多方位预留安装孔，适配定制机箱、机架、嵌入式整机集成

•


LED


状态指示灯，实时显示硬盘通电与读写状态

• 支持硬盘热插拔

• 集成 EMI 接地与加固结构，适配企业、工业严苛工况部署

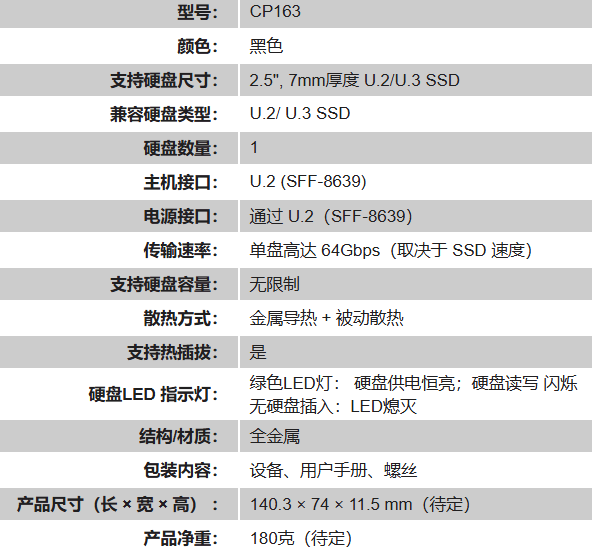

规格
