先积新品发布 | 5~60V超宽压输入，低功耗线性稳压器-LTP3560

先积

新品发布

LTP3560

60V, 2μA IQ, 150mA


LDO

NEW PRODUCT

►►►

LTP3560

超低功耗


线性稳压器

LTP3560系列是一款宽输入电压范围（5V至60V）、超低静态


电流


、高电源抑制比（PSRR）的线性稳压器，可提供高达150mA输出电流。器件内部集成了


电压基准


、误差


放大器


、输出设定


电阻


网络、限流保护、短路保护和热关断保护等完整功能模块。

该系列提供3.3V和5V两种固定输出版本，封装可选SOT89-3L、SOT89-3R及DFN2×2-6L。

新 品

介 绍

01

产品特性

LTP3560

超低功耗线性稳压器

宽输入电压：5V 至 60V

最大输出电流：150mA

压降电压：70mV@10mA / 700mV@100mA（典型值）

静态电流：2μA（典型值）

输出电压精度：±1%

PSRR：70dB@1kHz

工作温度范围：-40℃ 至 +125℃

封装选项：SOT89-3L / SOT89-3R / DFN2×2-6L

www.


linear

02

典型应用

LTP3560

LTP3560超低功耗线性稳压器

电池供电设备 —— 2μA静态电流，大幅延长续航

EV/HEV


电池管理


系统 —— 60V宽压输入，满足汽车电池组监测需求

微控制器


应用 —— 为


MCU


提供稳定、低噪的供电轨

家用电器 ——-40℃至+125℃的宽温范围

烟雾


探测器


与


传感器


—— 低功耗特性完美匹配持续在线监测场景

03

产品优势

LTP3560

01

超低功耗，延长电池寿命

典型静态电流仅2μA，在电池供电设备中可显著延长待机和工作时间，是功耗敏感型应用的理想选择。

02

宽压输入，适用性强

支持5V至60V的极宽输入电压范围，可兼容多种


电源


轨，覆盖从低压便携设备到


高压


工业系统的广泛需求。

03

快速瞬态响应

针对输入电压和负载电流的快速变化，LTP3560具备优秀的线性调整率和负载瞬态响应能力，确保系统在动态工况下稳定运行。

04

完善保护机制

集成输出限流、短路保护和热关断保护功能，在异常工况下自动触发保护，防止器件过流或过热损坏。

05

高精度


输出

输出电压精度达±1%，配合70dB@1kHz的高PSRR，可为后级电路提供干净、稳定的供电。

04

典型应用电路

LTP3560

05

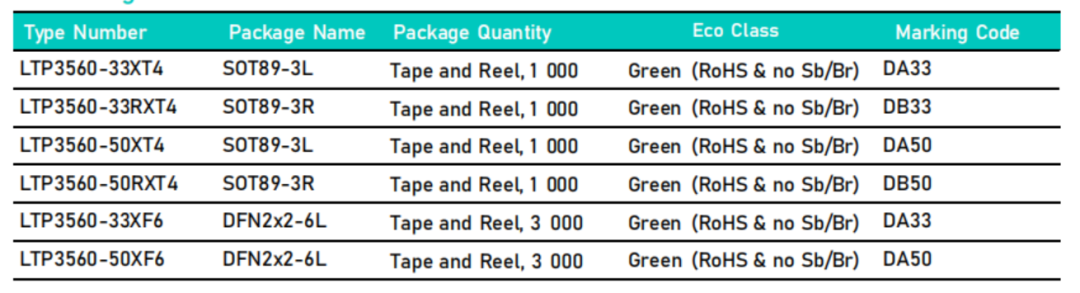

产品订购信息

LTP3560
