光模块的命门松了吗？

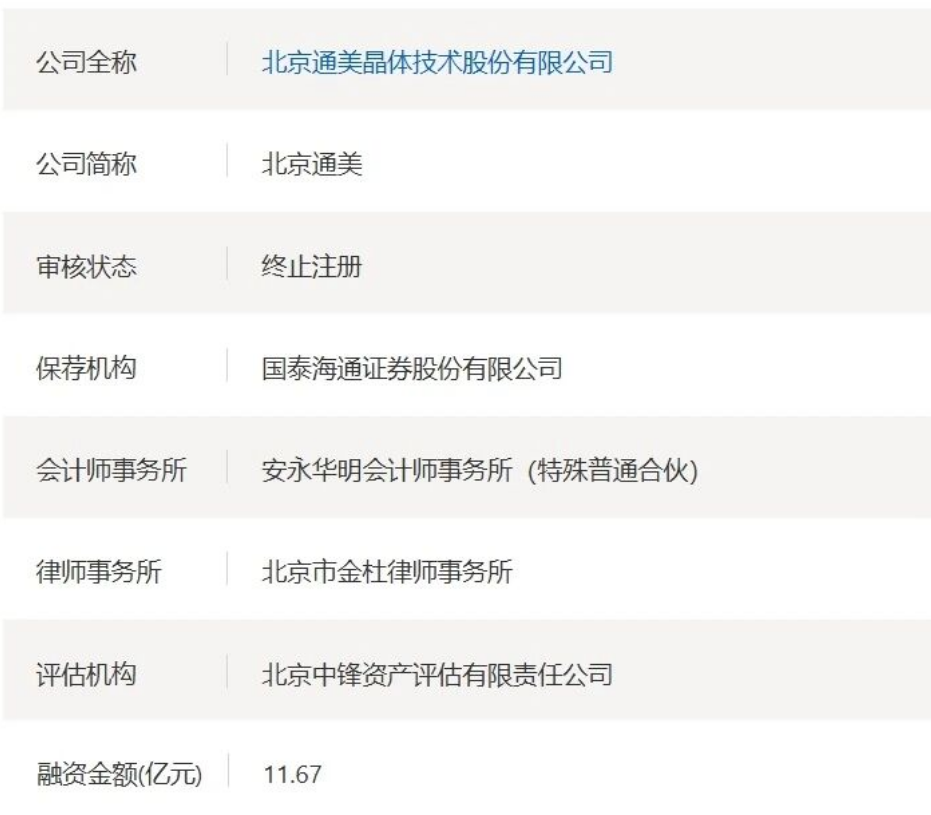

2026 年 7 月 2 日，北京通美晶体技术股份有限公司终止 IPO 注册流程。自 2022 年 8 月递交注册材料起，公司在证监会注册队列停留近四年，被市场冠以 “注册钉子户” 的标签。

四年，恰好是磷化铟从边缘小众材料升级为光通信核心战略原材料的一个完整产业周期。北京通美的主营业务就是Ⅲ-Ⅴ族衬底，它全程置身于资本市场门外，却踩中了行业需求爆发的上行窗口。剥离IPO的资本视角，这段产业变迁呈现出一种极具反差的叙事张力。

| 衬底是什么？Ⅲ-Ⅴ 族光芯片的底层“地基”

我们先厘清基础技术概念：磷化铟（InP）、砷化镓（GaAs）、锗（Ge）属于 Ⅲ-Ⅴ/Ⅳ 族半导体衬底，是制造激光器、光电探测器、电吸收调制器这类 Ⅲ-Ⅴ 基光芯片的载体。

通俗来讲，光模块里用于发光、收光、高速调制的核心有源芯片，都需要在 InP/GaAs 衬底上外延生长半导体薄膜，再切割制造成芯片。衬底晶体品质直接决定光芯片性能：晶体位错密度越高，激光器阈值电流越大，芯片生产良率同步下滑。

简单总结一下，衬底是有源光芯片的底层地基，地基晶体缺陷过多，上层光芯片性能与良率都会大幅受损。

北京通美的核心业务就是量产磷化铟、砷化镓、锗衬底，其中磷化铟衬底是公司核心增长产品。

| InP从配角到刚需

2022年到2026年，磷化铟的产业定位发生了根本性逆转。

2022年时，磷化铟还算不上主流材料。国内5G基站建设进入收尾阶段，砷化镓衬底主要供给射频功率器件，需求平稳；磷化铟仅集中用在骨干网长距传输的光模块上，整体市场空间有限，行业增速平缓。

拐点出现在2023年。AI大模型的算力竞争推高了数据中心互联的带宽需求，800G光模块批量落地，1.6T高速光模块进入客户验证周期。高速传输场景里，电吸收调制激光器（EML）这类发光有源芯片只能制备在磷化铟衬底上——它的调制速率和高低温稳定性，是现阶段其他有源发光方案无法替代的。当然，调制环节可以搭配硅光或薄膜铌酸锂的无源芯片组合使用，整条高速链路并非100%依赖磷化铟，但发光环节绕不开它。

2024到2025年，相干光模块技术持续下沉，应用场景从骨干网延伸到城域，甚至数据中心的中短距互联。磷化铟的下游需求边界被不断拓宽，行业供需迅速反转，从前期的供大于求转向产能持续紧张。

到了2026年，磷化铟已是高速光通信产业链最核心的底层材料之一。全球头部光芯片企业几乎都用长协锁定了主流衬底厂商的产能，中小客户普遍要排队等货。从产业视角看，这四年里北京通美所持有的磷化铟产能，稀缺性是在持续提升的。

| 磷化铟扩产为什么这么难？

既然行业这么紧缺，为什么衬底厂商不快速扩产？核心原因在于磷化铟单晶生长的工艺壁垒极高，产能扩张面临双重长周期约束。

目前主流的磷化铟单晶制备路线有垂直梯度凝固法（VGF）和液封直拉法（LEC）两种，无论哪种路线，都要面对三大难点。

第一是高精度温场控制。晶体生长时，温度哪怕出现微小波动，都会诱发晶格位错，直接降低后续芯片的良率。第二是晶体应力管控。磷化铟材料本身偏软，热应力敏感，生长过程中极易产生孪晶和内部裂纹。第三是晶圆尺寸迭代。从4英寸升级到6英寸，不是简单地放大设备就行的，整套热场结构、坩埚材质、切割抛光工艺都需要重新设计。行业里有个大致规律：存量厂商完成一次尺寸升级，良率修复的爬坡周期普遍要两到三年。

这里需要区分两类周期。现有成熟厂商从4寸转向6寸，爬坡要两三年；而一个全新入局的企业，从零开始建厂、调试工艺、完成客户认证，完整周期是三到五年，短期内根本形不成稳定的出货产能。

北京通美的母公司AXT在衬底行业深耕了二十多年，技术储备处于全球第一梯队。公开信息显示，公司6英寸磷化铟衬底已实现批量供货，产能规模和良率稳定性可以对标日本住友、JX这些海外老牌龙头。高技术壁垒叠加上漫长的爬坡周期，构成了现有头部企业的护城河。这四年里，北京通美的技术迭代节奏是跟得上行业的。

| 磷化铟的生命周期还有多长？

任何半导体材料都会面临技术迭代的压力，磷化铟也不例外。但仔细看几条所谓的“替代路线”，各自的局限性都很明确。

硅光集成方案，依靠成熟的CMOS工艺实现了低成本和高集成度，在2公里以内的数据中心短距互联场景中确实在渗透。但硅光芯片只能实现调制、探测和无源波导功能——它无法自主发光。所有硅光光模块仍然需要外挂磷化铟基激光器作为光源，硅光减少的是Ⅲ-Ⅴ外延芯片的用量，但不可能彻底消除磷化铟衬底的需求。

薄膜铌酸锂调制器，拥有超高的调制带宽，产业链成熟度也在快速提升。但它只替代调制器件，发光光源依然依赖磷化铟衬底。而且它的工艺复杂度和制造成本，目前仍然是大规模商用的制约因素。

量子点激光器还停留在实验室前沿阶段，距离工业化量产和规模化商用，中间还隔着很长的路。

行业机构的中性预测是：在中长距、单波速率100G以上的高速传输场景中，磷化铟仍然有5到10年的稳定生命周期。但行业内部的分化会持续加剧——6英寸、低缺陷密度的高端衬底能长期维持溢价，而低端4英寸常规产能，未来很可能陷入价格竞争。对衬底企业来说，竞争核心已经从“有没有产能”变成了“能不能稳定批量供应高端大尺寸低缺陷衬底”。

| 四年是一面镜子

回顾这四年，磷化铟从一个小众配套材料，走到今天高速光通信不可或缺的底层支撑，背后有一条清晰的产业演进线索：带宽需求永不满足，而物理极限是硬约束。

AI算力的膨胀只是加速器，不是起点，更不是终点。即便没有大模型，数据中心互联、城域光传输、5G前传/回传的带宽升级需求也已经写在路线图里。磷化铟的“上位”，本质上是因为在特定波长（1.3μm、1.55μm）和特定速率（100G以上单波）的发光场景中，现有材料体系找不到同等量级的替代方案。

这是材料物理的刚性约束，不是商业故事。

衬底行业还有一个容易被忽略的特点：它是一个“慢变量”行业。 不比光模块可以快速迭代设计，不比光芯片可以优化外延工艺，衬底从投料生长到切割抛光，每一步都是物理和化学的硬碰硬，急不来。一家企业四年时间，放在消费电子行业可能已经迭代了两代产品，放在衬底行业，大概只够完成一次4英寸到6英寸的良率爬坡。

这种“慢”，既是护城河，也是掣肘。它让先行者拥有时间红利，也让追赶者拥有漫长的追赶距离。北京通美的四年，恰好卡在这个行业的上升斜率最陡的阶段——产能价值被重估，技术梯队被验证，但想要进一步扩大优势，又需要持续的资本和时间投入。

四年过去，行业格局没有根本性变化，全球能做高端磷化铟衬底的企业，掰着手指头还是那几家。新玩家入局的进度，比很多人预想的要慢。

这是衬底行业的常态：技术壁垒从来不是纸面上的参数对比，而是产线上跑出来的良率曲线。 参数可以实验室复现，良率需要成千上万炉晶体堆出来。这中间的差距，就是时间。

某种意义上，北京通美这四年，是这个行业“慢变量”属性的一个注脚。不管有没有IPO，产线上的晶体生长不会停；不管资本市场关不关门，6英寸向8英寸的迭代已经在路上。

衬底这门生意，说到底是跟晶体缺陷较劲。位错密度降一个数量级，光芯片的良率就能上一个台阶。这个目标，不随上市与否而改变。

高速光通信对磷化铟的需求还在往上走，而材料端的进步，永远是按照自己的节奏——慢，但不可逆。
