整体分为四大阶段：高纯原料制备→InP 多晶合成→单晶长晶（LEC/VGF）→晶圆精密加工（抛光衬底成品），全程高压高温、万级 / 千级超净车间，磷高温易挥发是核心工艺难点。

磷化铟为人工合成化合物，无天然矿产，原料纯度直接决定衬底位错、漏电水平。

1. 高纯铟提纯
   工业粗铟经电解精炼 + 区域熔炼，提纯至6N~7N（99.9999%~99.99999%），去除 Cu、Pb、Fe、Sn 等金属杂质；表面除氧化层、真空烘干。


2. 高纯红磷提纯
   工业红磷高温气相蒸馏除砷、硫、金属杂质，得到 6N 级高纯磷；脱水脱氧，隔绝空气保存（磷极易自燃氧化）。


3. 掺杂剂预处理
   根据衬底类型添加掺杂源：
• 导电型（n 型光通信衬底）：硫、锡；
• 半绝缘型（射频 / 毫米波）：铁；
• p 型：锌。

采用双温区高压石英安瓿合成法，密闭高压反应，防止磷蒸气逃逸。

1. 装料密封：高纯铟放入高温区石英舟，红磷置于低温磷源区；石英管抽超高真空后真空熔封。
2. 双温区控温反应：
• 高温区：1070~1100℃，铟熔化成液态；
• 低温磷源区：450~550℃，红磷持续气化产生磷蒸气；
• 磷蒸气持续扩散与液态铟充分反应，恒温保温数十小时，生成化学计量比 InP 多晶锭。
3. 冷却拆封：缓慢降温至室温，破开石英安瓿，得到银白色 InP 多晶块；表面打磨去除氧化皮、杂质层，清洗烘干备用。



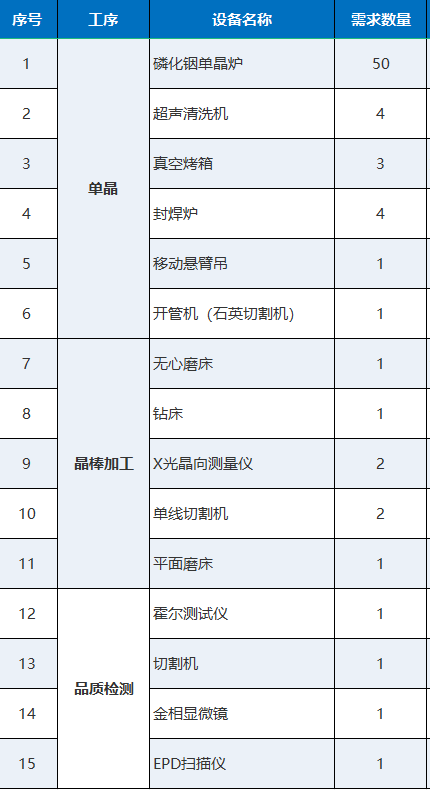

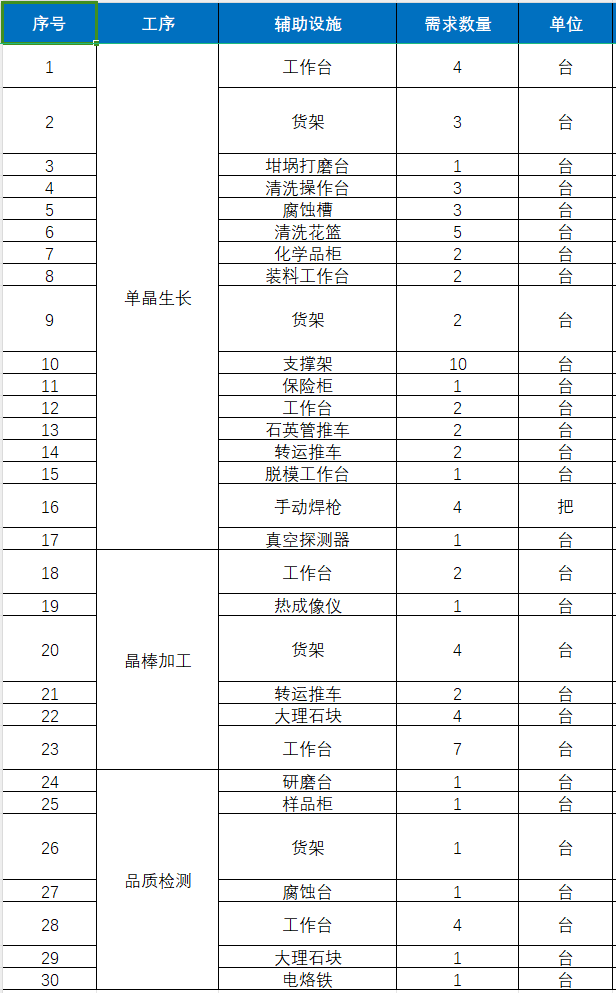

多晶无单一晶向，必须长成完整圆柱形单晶锭，主流两种工艺：VGF 垂直梯度凝固法（高端低位错，光通信主流）、LEC 液封直拉法（大尺寸、量产成本低）。

路线 1：VGF 垂直梯度凝固法（高端光芯片首选，位错密度 < 500 cm⁻²）

1. 装料：pBN 氮化硼坩埚底部放入 (100) 定向 InP 籽晶，填入破碎 InP 多晶料 + 定量掺杂剂；顶部覆盖熔融氧化硼（B₂O₃）液封层。
2. 高压密封：坩埚装入水冷高压炉，充氩气维持 3~4MPa 高压，抑制磷挥发。
3. 全域熔化：升温至 1065~1080℃，全部多晶熔化为液态，B₂O₃隔绝熔体与气氛。
4. 梯度定向结晶：炉体分上下独立温区，以0.1~0.5℃/h 极慢速率降低下区温度，形成垂直温度梯度；熔体从底部籽晶端向上缓慢凝固，原子沿籽晶统一晶向排列。
5. 退火降温：全部凝固后，分段缓慢降温 500℃保温 24h 应力退火，消除晶体内热应力，防止开裂；冷却出炉取出单晶锭。



路线 2：LEC 液封直拉法（大尺寸量产，3/4/6 英寸通用）

1. 坩埚装料、B₂O₃液封、高压氩气环境（3.5~4.5MPa）、升温熔化流程同 VGF。
2. 引晶提拉：籽晶杆下降接触熔体，籽晶与坩埚反向旋转；以 3~5mm/h 速度向上提拉，同步控制温度稳定晶体直径。
3. 等径生长：实时监控晶体直径，微调炉温维持恒定直径，完成晶棒生长。
4. 脱晶退火：晶体提拉离开熔体，缓慢降温去应力，取出单晶锭。



单晶锭后处理

1. X 射线定向：精准标定晶向（主流 (100)，部分 (111)），标记基准定位边；
2. 外圆滚磨：磨削晶棒外圆，统一标准直径（3/4/6 英寸），去除表面裂纹、多晶表皮；
3. 晶锭退火：高温长时间退火，进一步降低位错、均匀电阻率。



晶棒加工全程千级超净，目标产出原子级镜面衬底，满足 MOCVD 外延生长要求。

步骤 1：多线切割

金刚石线锯将圆柱晶棒切成薄片，原始厚度 700~850μm；切割精度 ±10μm，冷却液持续降温防崩边。

步骤 2：磨边倒角（关键防崩片）

晶片边缘精密倒角，去除锋利直角，后续研磨、抛光、外延高温工艺不易碎裂。

步骤 3：双面研磨（减薄 + 去除切割损伤层）

双面研磨机，氧化铝研磨料由粗（9μm）至细（3μm）分级研磨；

• 作用：消除切割表面深损伤层、修正平行度、控制目标厚度（标准衬底 350~650μm）；
• 研磨后表面粗糙度 Ra≈100nm，厚度均匀性 ±2μm。



步骤 4：化学腐蚀（去研磨残余损伤）

酸性腐蚀液短时浸泡，剥离研磨残留机械损伤层，平整晶格表面，去除表面金属杂质。

步骤 5：CMP 化学机械抛光（核心镜面工序）

双面 / 单面抛光，纳米二氧化硅抛光液 + 化学腐蚀协同作用：

1. 粗抛：快速去除腐蚀微观凹凸；
2. 精抛 / 终抛：原子级平坦化，最终表面粗糙度Ra＜0.5nm，无划痕、雾斑、损伤层。



步骤 6：多级超净清洗（半导体级湿法清洗）

分多道超声波清洗，顺序：有机溶剂去有机杂质→碱性清洗去颗粒→稀酸金属离子剥离→超高纯 DI 水多次漂洗→高纯氮气干燥；全程无颗粒残留。

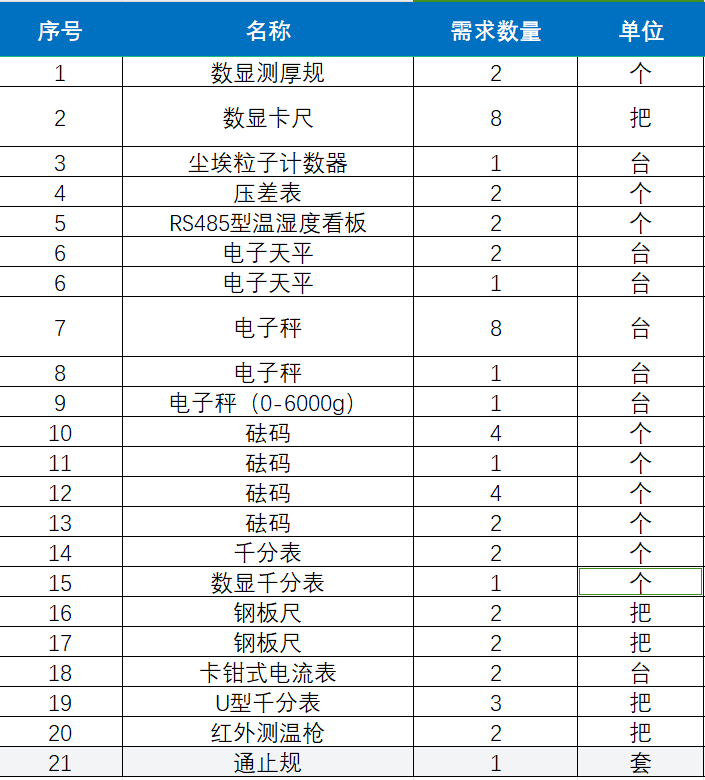

步骤 7：全项性能检测（出厂必检）

1. 几何指标：厚度 TTV、翘曲度 Warp、平整度、边缘倒角尺寸；
2. 电学指标：四探针电阻率、掺杂均匀性；
3. 晶体质量：X 射线衍射晶向、位错密度（腐蚀坑计数）、晶格完整性；
4. 表面检测：激光颗粒扫描、微观划痕、表面洁净度。

步骤 8：真空封装成品

合格衬底氮气密封避光真空包装，防潮防氧化，交付外延 / 光芯片厂商。

高纯 In/P 提纯 → 高压双温区合成 InP 多晶 → VGF/LEC 单晶长晶 + 退火 → X 射线定向 + 滚磨晶棒 → 多线切片 → 倒角 → 双面研磨 → 化学腐蚀 → CMP 镜面抛光 → 超净湿法清洗 → 全维度性能检测 → 真空包装 InP 抛光衬底成品
