雷卯电子在华秋与京北通宇直播间分享电磁兼容技术与电路保护产品

在当今高速发展的电子行业中，


电磁兼容


（


EMC


）技术和电路保护设计是确保设备稳定性和安全性的关键。作为电路保护领域的领先企业，雷卯电子胡工被邀请到上海慕尼黑华秋与京北通宇的平台上分享了其前沿的电磁兼容技术与多样化电路保护解决方案，为


工程师


和


开发者


提供了应对复杂电磁环境的新思路。

电磁兼容技术：从理论到实践

电磁兼容性要求电子设备在复杂电磁环境中既能抵御外部干扰，又不会对其他设备造成干扰。雷卯电子强调，实现这一目标的核心在于“合理选择电路保护元件”，并针对不同应用场景进行优化设计。例如，高速


接口


（如


USB


、


HDMI


、


以太网


等）对


信号


完整性要求极高，需采用低


电容


、快速响应的保护器件，而


电源


线路则需兼顾大通流量和高耐压能力。

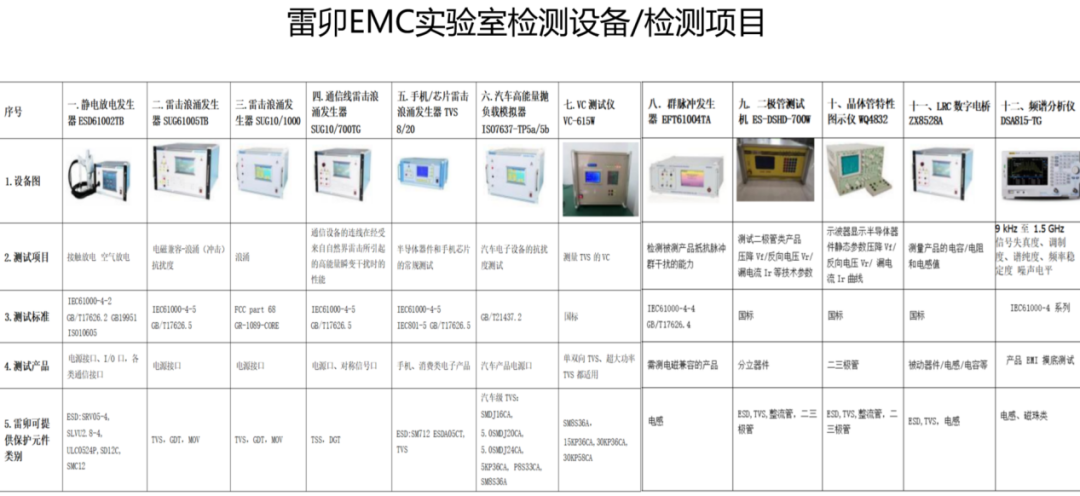

雷卯有自建免费的EMC实验室

为客户测试静电


ESD


（30KV）、群脉冲EFT(4KV)、浪涌（8/20，10/700 10/1000）、汽车抛负载（7637 5a/5b）和


元器件


的性能测试等（参考下表）

电路保护元件全解析：选型决定成败

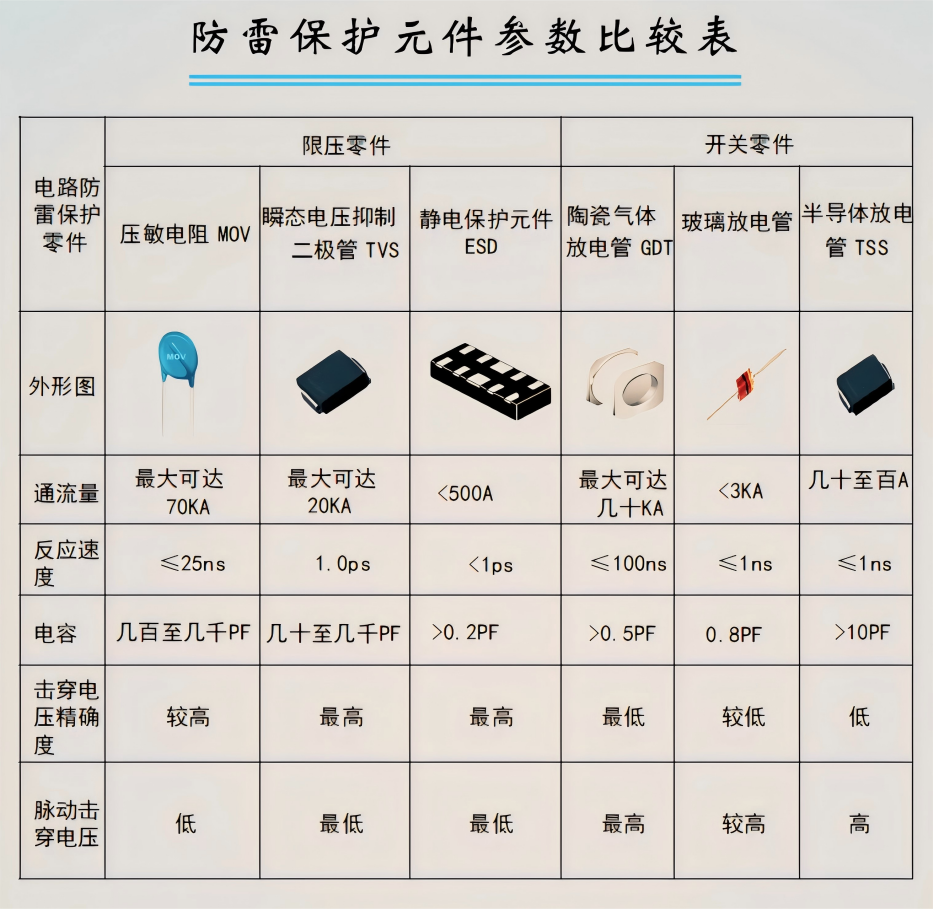

雷卯电子胡工在分享中详细对比了多种防雷保护元件的性能参数（参考下表），帮助开发者精准匹配需求：

关键差异解析

TVS

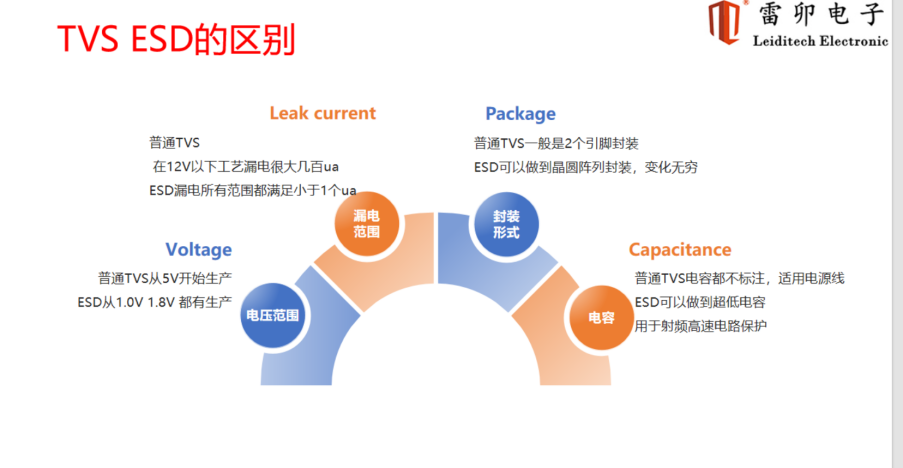

vs ESD：普通TVS漏电流较大（数百μA），适用于电源线；而ESD漏电流小于1μA，且支持超低电容封装，是高速接口保护的理想选择。

击穿电压精度：TVS和ESD精度最高，适合精密电路；


GDT


和


TSS


精度较低，适用于粗防护场景。

接口保护：细节决定可靠性

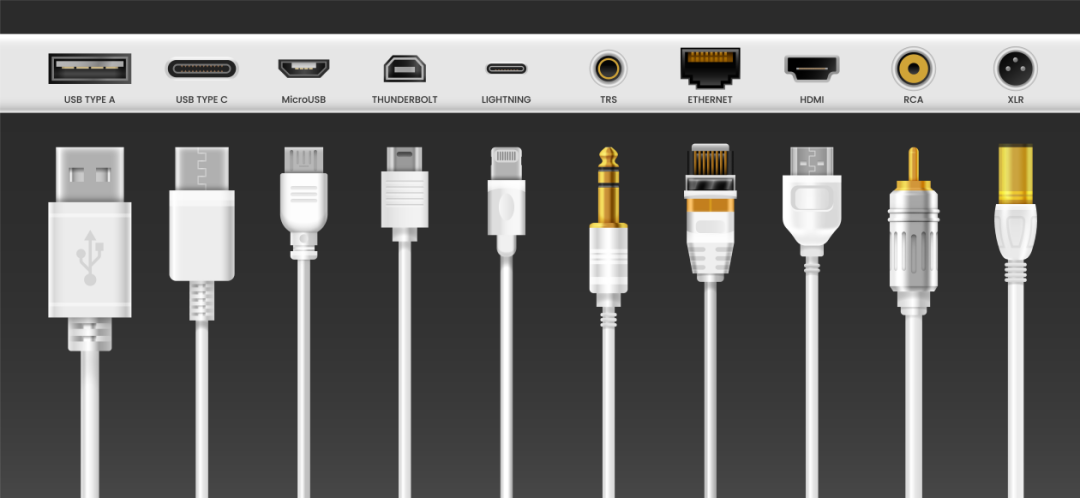

随着USB


Type-C


、Thunderbolt、HDMI等高速接口的普及，信号完整性和抗干扰能力成为设计难点。雷卯电子指出：

高速接口（如USB 3.0+、HDMI 2.1）：需采用ESD元件，其超低电容（<0.2pF）可避免信号衰减。

电源接口（如Lightning、MicroUSB）：推荐TVS或MOV，兼顾快速响应与大通流量。

工业设备（以太网、XLR）：气体放电管（GDT）可提供多级防护，抵御雷击和浪涌。

雷卯电子的技术优势

雷卯电子在


华秋


与京北通宇平台展示了多款明星产品，包括：

1. 超低电容ESD阵列：适用于


5G




通信


和可穿戴设备。

2. 高能量MOV系列：通流量达70kA，满足工业电源防护需求。

3. 集成化TVS模块：简化


PCB


布局，提升


汽车电子


抗浪涌能力。

这些产品不仅覆盖从1.0V到百伏级的电压范围，还支持定制化封装，灵活适配不同场景。

这几类产品的要求是越来越严格的，一般来说


消费电子


产品是在室内应用，抗干扰的要求低，但是和人接触比较多，所以对人的辐射指标要求需要严格，特别是医疗产品，另外


工业控制


产品的工作环境复杂苛刻，且对可靠性要求很高，所以电磁兼容要求会提高，另外汽车电子由于是人在车上，经常会有高速行驶，所以汽车电子产品必须做到万无一失，特别是三电系统，刹车油门方向盘等，确保不发生因电子产品电磁兼容的问题发生的汽车故障。

应用案例：从消费电子到工业设备

案例1

：雷卯很有成就感的，不管是静电测试还是汽车抛负载测试，有很多工程师由于选型IC前期考虑余量不足，总是测试不过，雷卯就针对性的开发了低箝位电压，回扫的TVS，ESD，很多客户换料就测试通过了。

案例2

：整改花很多时间的，我们一般给客户做整改步骤是换器件，改PCB，再不行再给客户建议调整结构，这个就是比较难的案子，我也碰到不少，主要原因还是前期硬件工程师和结构工程师要做充分沟通，敏感芯片离缝隙，接口要有足够距离。

结语

雷卯电子通过Digikey平台的技术分享，不仅展现了其在电路保护领域的深厚积累，更为全球开发者提供了从理论到实践的全套解决方案。在电磁环境日益复杂的今天，选择适配的保护元件，正是保障产品可靠性的第一步。
