安富利eVTOL飞行汽车电控解决方案

本方案由


安富利


基于


英飞凌


汽车级器件设计的评估板套件，结合飞行汽车低空载人、高安全冗余、多


电机


协同、


高压




电池管理


、车载照明与域控网关需求，择优匹配硬件方案，构建轻量化、高可靠eVTOL电控体系。

动力驱动系统采用120kW碳化硅SiC牵引


逆变器


方案，搭载FS02MR12A8MA2B碳化硅


功率模块


与1EDI3033AS高压


栅极驱动


器，搭配AURIX TC387多核安全


MCU


。TC387四核心300MHz运算架构搭配校验核，满足ISO26262 ASIL-D最高安全等级，适配


多旋翼


电机矢量控制，集成


高精度




ADC


采集母线电压与温度，搭配TLF35584


电源管理


芯片，支持旋变、


编码器


多种电机采样


接口


，可快速完成多推进电机同步调试，SiC器件大幅降低整机重量与热损耗，契合飞行器轻量化需求。

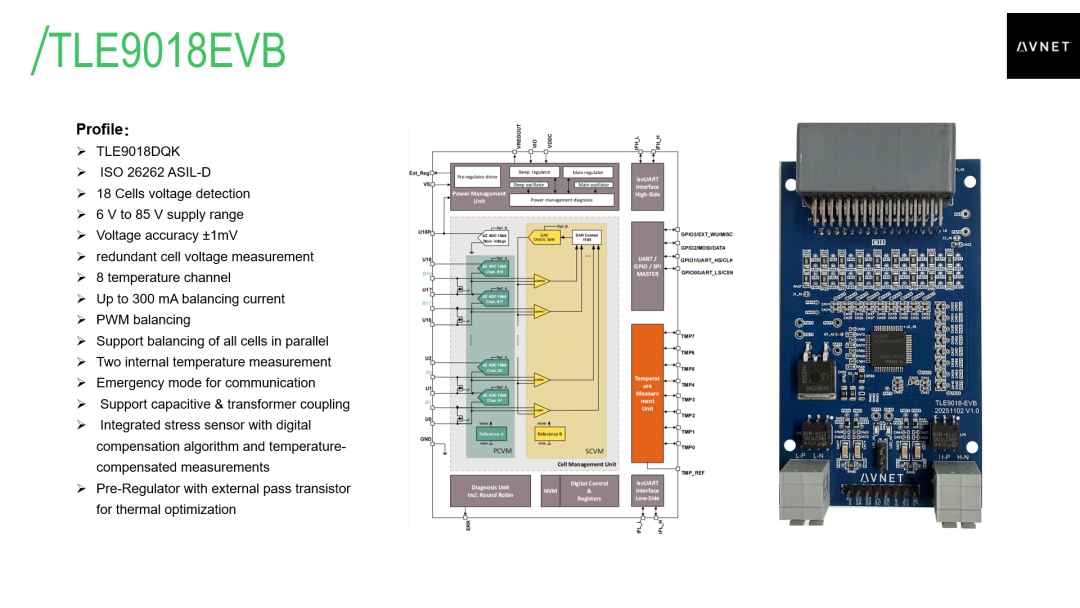

能源管理采用TLE9018电池管理单元搭配TRAVEO T2G CYT2B7主控，适配eVTOL高压动力电池组。TLE9018支持18串电芯高精度检测，电压采样误差±1mV，具备300mA均衡


电流


、8路NTC温度采集，支持隔离通讯与菊花链级联，多组


AFE


芯片实现电芯测量冗余，故障应急通讯模式保障低空飞行电池安全。

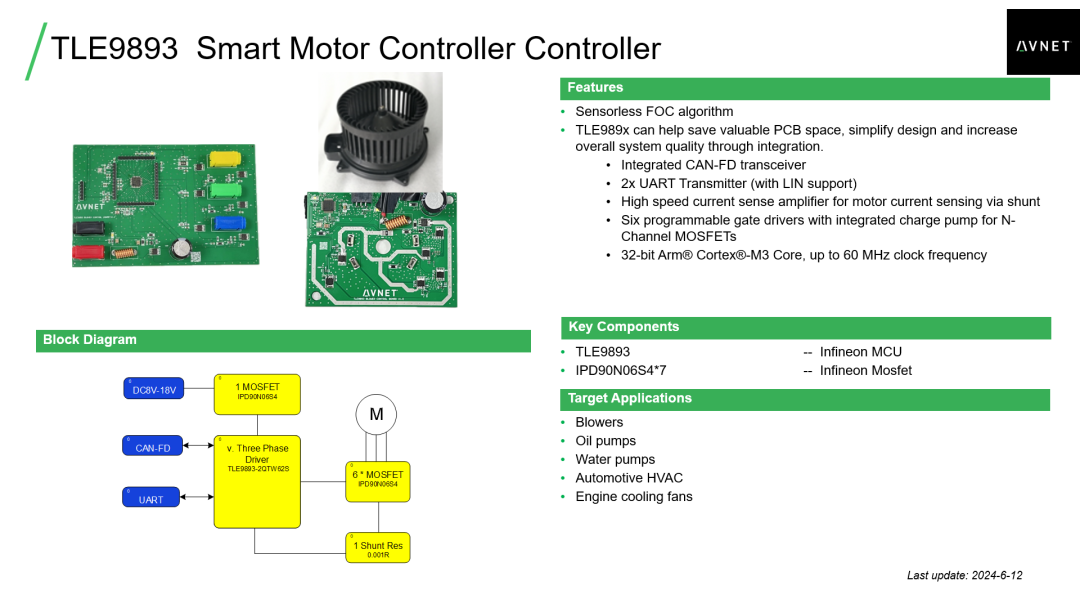

机载辅助电机选用TLE9893集成电机控制器，无传感器FOC


算法


、集成


CAN


-FD、多路串口，一体化驱动冷却水泵、散热风机、液压油泵，高集成设计缩减机载


PCB


体积，降低飞行器布线重量。

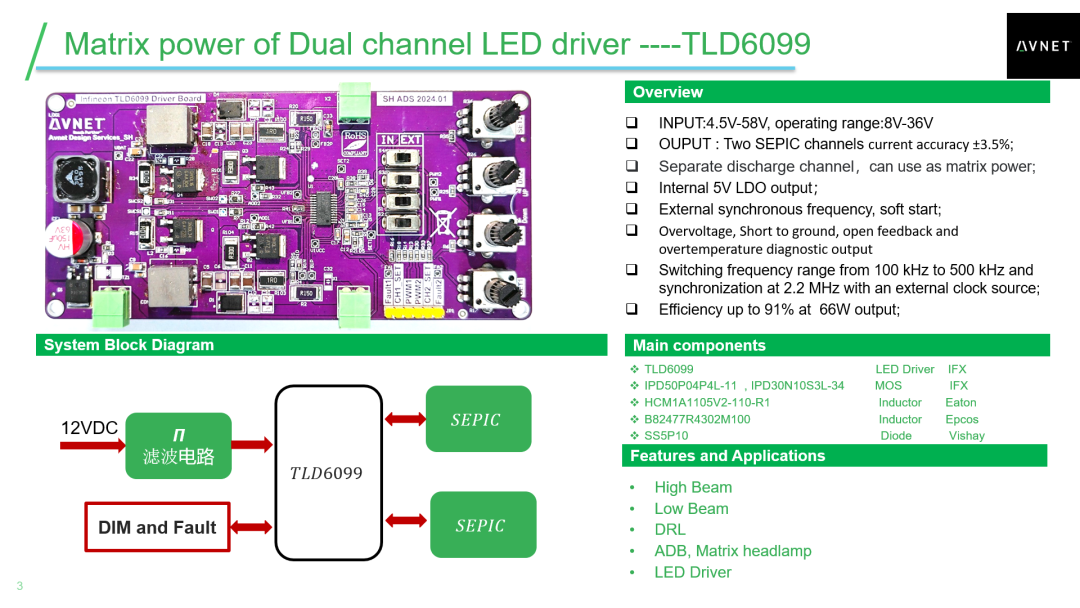

照明采用TLD6099双通道


LED驱动


，适配飞行器航行灯、防撞矩阵灯，宽压4.5–58V输入，多重过压、短路、过温诊断，满足低空昼夜航行灯光管控。

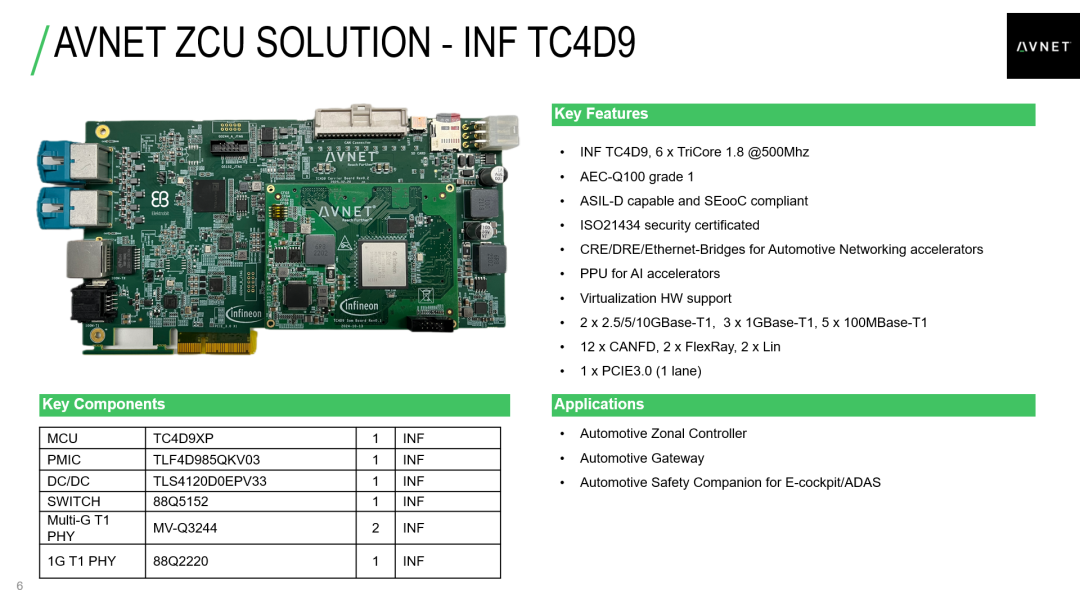

整机通讯与区域管控采用TC4D9域控网关方案，六核TriCore


处理器


搭载矩阵计算硬件PPU，多路车载


以太网


、CAN FD总线，支持座舱、飞控、动力分区管理，符合ASIL-D功能安全与ISO21434信息安全，作为整机数据中枢统筹动力、电池、照明、辅助电机


信号


交互。

整套方案全部采用车规AEC-Q100器件，兼顾轻量化、高安全、易开发，可快速完成eVTOL原型验证，适配载人低空飞行安全冗余、轻量化、多设备协同核心诉求。
