ROS2真实小车 × aiSim数字孪生：VIL车辆在环系统设计与闭环验证

▍文章来源于康谋

在


移动


机器人




与




自动驾驶


系统


的研发过程中，


算法


的测试与验证往往占据了大量的生命周期。传统的开发验证模式通常在两个极端之间摇摆：


一是依赖纯物理环境的真实实车测试


，这种方式虽具说服力，但面临长尾场景难以复现、极端天气难以


模拟


、安全风险高以及测试效率低下的问题；


二是基于 Gazebo 等传统物理引擎的纯虚拟


仿真




，尽管效率极高且保证安全，但由于物理引擎的简化、


传感器


模型的理想化以及渲染精度的局限，存在难以忽视的


Sim


-to-Real Gap（虚实差异度）。

为了兼顾


测试的安全、效率与环境的真实性


，本文将介绍一种


车辆在环（VIL）的虚实融合技术方案


。本方案通过将一台


真实的


ROS2


移动机器人小车


与


高保真仿真平台


ai


Sim


进行深度绑定，实现物理实体与虚拟环境的双向映射和协同闭环。

此外，


7月7日 15:00


我们将举办一场主题为


《虚实共生：


ROS


2小车自主导航与aiSim实时孪生实战》


的直播，届时会从真实部署痛点出发，现场演示


高精度


SLAM建图、Nav2导航配置与实车控制，以及真实小车与aiSim实时孪生联动的完整流程，


欢迎添加好友预约观看


。

02 “车辆在环”虚实融合方案重要性

在


园区配送


、


安防巡检


及


室内物流


等


典型移动机器人场景


中，基于“


激光雷达 + 轮式里程计 + IMU


”和


Nav2 导航框架


的技术方案已较为普及。然而，当算法从“


实验室能跑


”迈向“


多场景稳定商用


”时，验证的局限性便显现出来：

极端与边界工况的测试成本极高：


例如，验证盲区内行人突现的避障响应（涉及人身安全）、强光直射下的传感器致盲（依赖天气时机），或者雨雾恶劣环境对激光点云的衰减影响。这些工况在真实世界中难以低成本、安全地稳定复现。

纯虚拟仿真（Sim-to-Real Gap）的局限：


传统 2D 或轻量 3D 仿真工具由于对传感器噪声模型、地面摩擦力、


机械


传动间隙等细节进行了过度简化，导致在仿真中表现优良的运动控制算法与感知滤波算法，直接移植到真车上时经常出现控制发散或定位丢失。

车辆在环的核心思路在于：由


真实物理世界


提供机器人底盘真实的动力学反馈、里程计漂移和物理传感器噪声，而由


虚拟仿真平台


提供高精度的动态场景、环境扰动以及极端的长尾边界条件。

03 虚实融合系统架构与环境配置

本系统的链路设计旨在打通


物理层


与


虚拟仿真层


。其


总体架构设计


如下：

该系统的


工作闭环


可概括为：物理真车实现自主建图、状态估计与基础避障 → 通过 ROS2/网关


接口


将真车的实时状态（Pose/Odom）低延迟同步给 aiSim → aiSim 中的孪生体同步运动，同时按需注入虚拟极端干扰条件（如恶劣气象、动态盲区障碍） → 真实机器人的导航栈响应这些虚拟干扰，调整控制输出，从而实现安全的闭环验证。

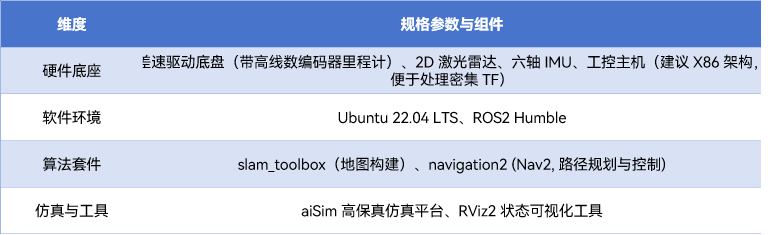

为了保证本方案的可落地性与可复现性，系统推荐的


技术栈配置


如下：

04 基于 Nav2 的自主导航规划

SLAM 建图算法选型与操作要点

针对


平坦的 2D 园区


或


室内场景

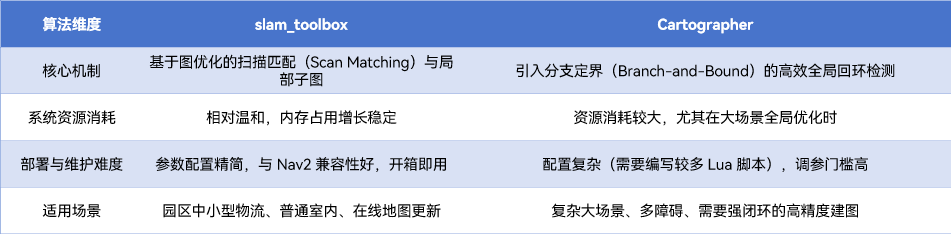

，下表对常用的


建图算法


进行了对比：

基于


开发效率


与


系统资源


占用的考量，本方案采用


slam_toolbox 方案


。

nav2的参数映射与对齐

获得了


环境地图


后，真实机器人便具备了


自主规划路径

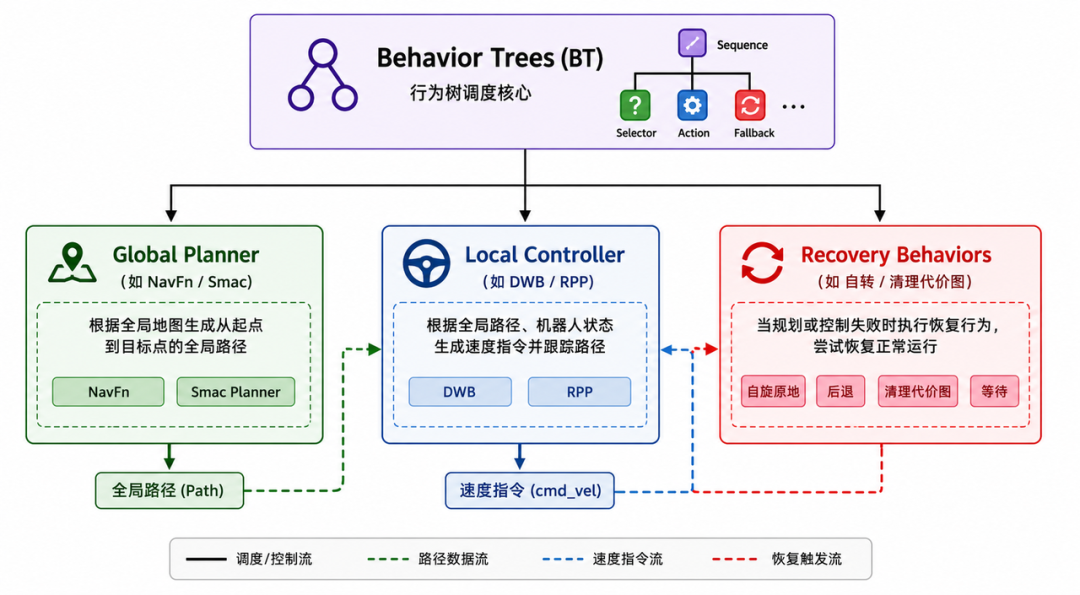

的能力。Nav2 框架的核心在于其行为树（Behavior Trees, BT）对 Planner（全局规划器）、Controller（局部


控制器


）和 Recoveries（恢复行为）的调度。

Nav2 的参数配置必须忠实于


机器人的物理属性

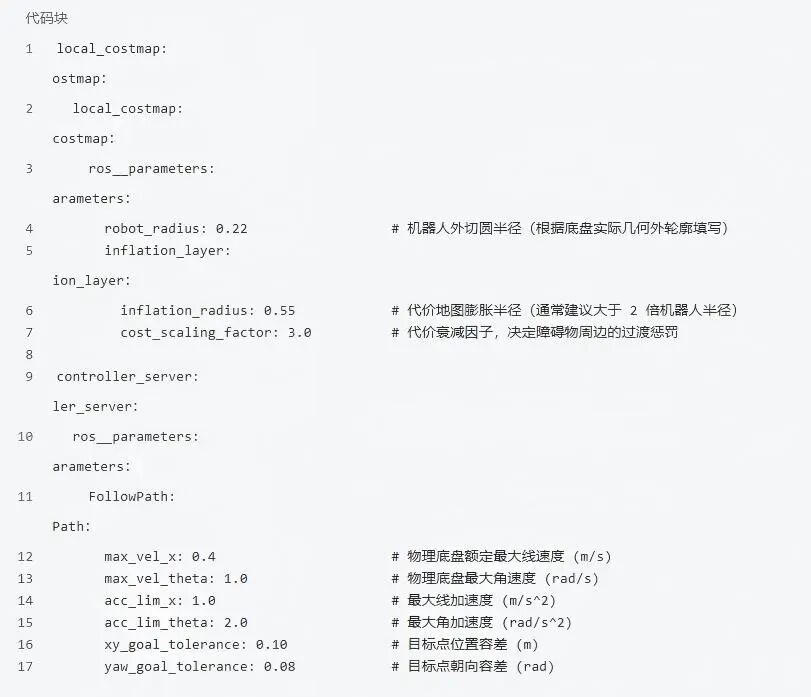

。以下为直接影响控制效果的


关键物理边界参数


：

工程逻辑解析：


若 robot_radius 设置偏小，局部规划器会在无法物理通过的狭窄通道内尝试强行穿过，导致碰撞；而如果 inflation_radius 设得过大，则会导致机器人在通过正常通道时出现过度保守的避障行为，甚至产生频繁清除代价图的原地打转现象。

nav2与视觉检测结合

在工程落地时，加入了


视觉检测


，实时将目标的语义信息反馈到仿真端，为aiSim仿真接入做数据闭环。

05 数字孪生桥接与高保真闭环仿真

在


真车的定位与导航能力


趋于稳定后，即可接入


aiSim 仿真平台


实现 VIL 闭环。

Sim-to-Real 数据一致性比对

在建立


双向同步


后，可在 aiSim 中同等位姿下加载相应的虚拟激光雷达，并将生成的虚拟点云与真车的物理点云在同等视野下进行重叠对比：

噪声分布特征分析：


真实激光雷达会由于环境表面的反射率、空气尘埃以及边缘发散产生特征噪声，通过与仿真环境中的点云进行对比，可以指导开发人员调整仿真传感器模型中的高斯噪声系数，从而提升仿真的逼真度。

物理模型校验：


如果在相同控制指令下，真车行进的实际轨迹与 aiSim 中孪生车的模拟轨迹产生发散，说明仿真车辆的质量分布、轮胎摩擦系数等动力学参数需要依据真车的真实动力学测试数据进行逆向校准。

基于虚拟工况的真车闭环验证

aiSim可将物理世界中“难以复现、不敢实测”的边界工况，转化为


可重复触发的标准化数字测试用例


，在绝对安全的前提下验证真实机器人决策栈的鲁棒性。以下是两种典型注入场景：

极端与边界工况的测试成本极高：


例如，验证盲区内行人突现的避障响应（涉及人身安全）、强光直射下的传感器致盲（依赖天气时机），或者雨雾恶劣环境对激光点云的衰减影响。这些工况在真实世界中难以低成本、安全地稳定复现。

纯虚拟仿真（Sim-to-Real Gap）的局限：


传统 2D 或轻量 3D 仿真工具由于对传感器噪声模型、地面摩擦力、机械传动间隙等细节进行了过度简化，导致在仿真中表现优良的运动控制算法与感知滤波算法，直接移植到真车上时经常出现控制发散或定位丢失。

06 总结

通过将


ROS2 小车


与


aiSim 高保真仿真平台


绑定为“


车辆在环


”系统，移动机器人的开发验证工作能够建立一个更为高效的反馈环。

这一闭环模式不仅可以保护设备与测试人员的安全，更将每一次在真实环境下的偶发性软件故障，沉淀为了


可多次回归


、


重复比对


的


数字测试用例


。
