半导体、导体和绝缘体为什么不同？从能带与带隙讲起

发布时间：2026-07-17来源：半导体之芯

先记住一句话：材料是否容易导电，关键不是“有没有电子”，而是电子附近是否存在可以进入的能量状态，以及有多少载流子能够在电场下移动。读完本篇，你应该能只看一张能带图，就判断材料为什么更像导体、半导体或绝缘体。

01｜电子为什么不能想走就走？

孤立原子中的电子只能占据一组离散能级。大量原子组成晶体后，原子轨道相互影响，原先的能级分裂成密集的允许能带。其中，通常把最高的已占据能带称为价带，把其上方能够参与导电的允许能带称为导带。

价带和导带之间如果没有允许状态，这段能量区间就是禁带，其宽度记为 E_g。电场可以改变电子的运动状态，但电子仍然必须遵守量子力学规则：目标状态已经被占据时，它不能直接挤进去。因此，讨论导电不能只数电子，还要看电子附近有没有空态。

02｜为什么满满一条价带反而不导电？

导体的最高能带往往只被部分占据，或者不同能带发生重叠。电子附近就有能量相近的空态，外加电场后，电子分布可以略微偏向某一运动方向，于是出现净电流。

完全填满的能带不同。每个运动状态都有与之抵消的对应状态，整体电流为零；同时，电子附近又没有可进入的空态。只有先跨越禁带到达导带，或在价带中留下空位，材料才会出现可以贡献净电流的载流子。

图1：导体、半导体和绝缘体的简化能带对比

03｜半导体和绝缘体差在哪里？

理想半导体在 0 K 时，价带填满、导带为空，表现得也像绝缘体。差别在于半导体的禁带通常较小：在有限温度或光照下，一部分电子能够获得足够能量跃迁到导带，并在价带留下空穴。导带电子和价带空穴都可以参与导电。

绝缘体的禁带较大，日常温度和电场很难产生足够多的载流子，所以电流极小。这里不要死背某个带隙阈值：材料分类还受能带占据、温度、缺陷和测量条件影响。能带图告诉我们机制，比单独记一个电阻率数字更可靠。

04｜半导体为什么最适合做开关？

半导体最有价值的特征不是“导电能力位于中间”，而是电导率容易被控制。掺杂可以增加电子或空穴，光照和温度可以产生电子—空穴对，栅极电压还能在器件局部改变载流子分布。工程师正是利用这种可调性，让同一小块材料在“接近绝缘”和“能够导电”之间切换。

在低电场的常用近似下，电导率可写成 σ=q(nμ_n+pμ_p)。其中 q 是元电荷量，n、p 是电子和空穴浓度，μ_n、μ_p 是它们的迁移率。这个式子说明：载流子数量要足够，也要能够在晶格中有效移动；只谈带隙，还不能完整预测实际电导率。

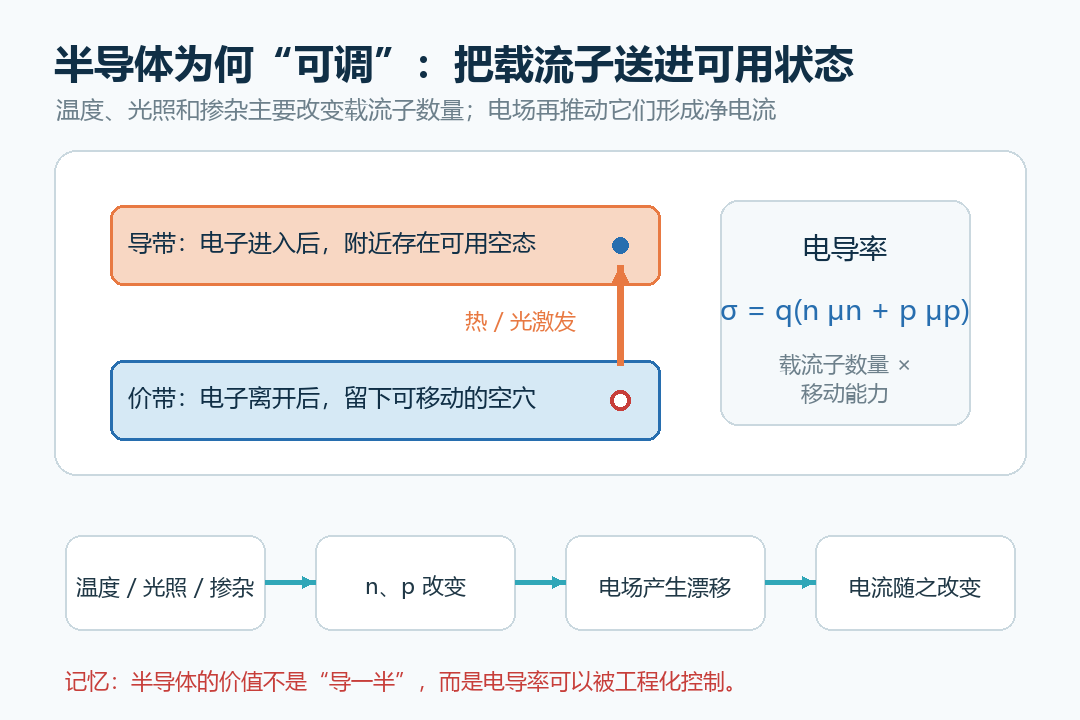

图2：半导体从载流子产生到电流改变的因果链

05｜本篇记忆卡

一句话定义：半导体是载流子数量和电导率可以通过温度、光照、掺杂或电场显著调节的材料。

核心因果链：能带占据与带隙 → 可用空态和载流子数量 → 电场下的净运动 → 宏观电流。

① 导体：最高能带部分占据或重叠，附近有空态。

② 绝缘体：禁带较大，日常条件下难以产生载流子。

③ 半导体：禁带可跨越，载流子数量还能被工程化控制。

常见误解：“半导体就是只导一半的电。”错误。半导体的重点是可调，不是固定处在某个中间电阻。
