硅晶体结构详解:共价键、晶格与晶向
先记住一句话:硅晶体不是把原子简单堆成方块,而是每个硅原子用4条有方向的共价键连接4个最近邻,周期性延伸成金刚石立方结构。读完本篇,你应能分清共价键、晶格、晶胞、晶向和晶面。
硅原子的最外层有4个价电子。在晶体中,s轨道与3个p轨道组合成4个等价的sp³杂化轨道,分别指向四面体的4个顶点。每个轨道与相邻硅原子的轨道重叠,两原子共享一对电子,形成一条共价键。
因此,一个硅原子有4个最近邻,任意两条理想键之间的夹角约为109.5°。这里的“四面体”描述局部成键方向,并不是说整块硅由一个个互不相连的四面体颗粒拼成;相邻原子继续共享键,网络会在三维空间连续延伸。

图1:硅原子的sp³四面体成键与四配位结构
晶格是描述周期性的抽象点阵;基元是放到每个晶格点上的原子组合;二者相加才得到真实晶体结构。晶胞则是能够通过平移复制整个晶体的空间单元,它是我们观察周期结构的一只“盒子”,但盒子边界并不是真实存在的墙。
硅采用金刚石立方结构:面心立方晶格配上两个硅原子组成的基元,分数坐标可写为(0,0,0)与(¼,¼,¼)。也可以把它看成两个相同的面心立方子晶格,沿立方体体对角线错开四分之一。一个常规立方晶胞折算后含8个原子,但每个原子的最近邻仍只有4个,所以它不能当作普通的面心立方密堆积来理解。

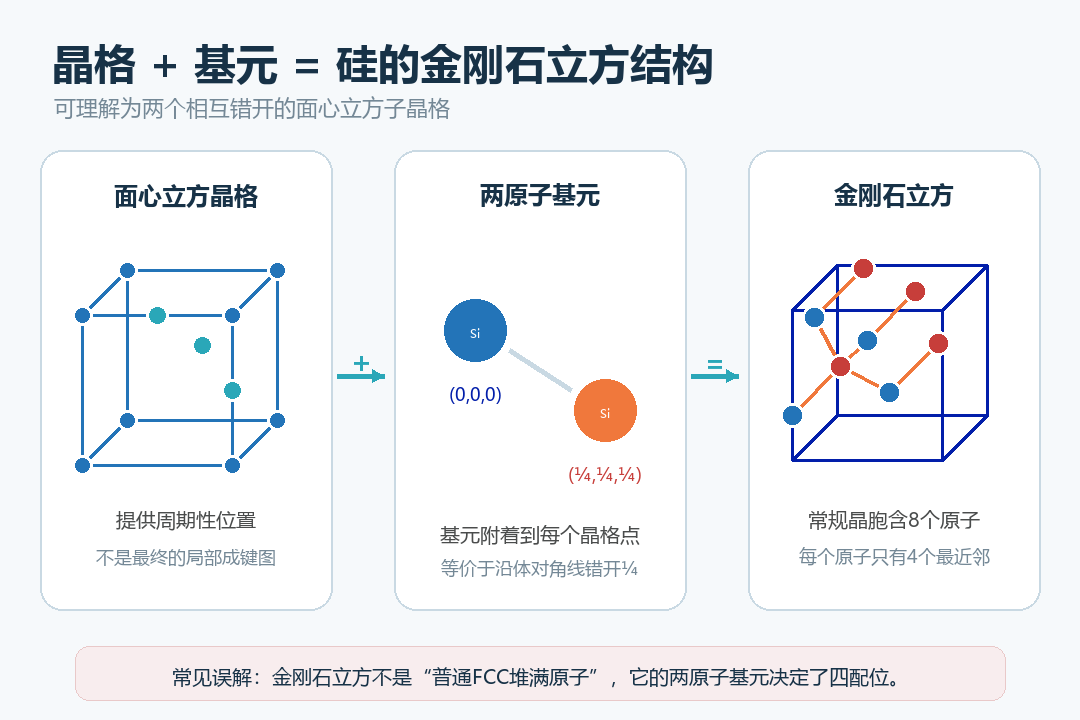

图2:从面心立方晶格和两原子基元理解金刚石立方结构
晶体方向用方括号[uvw]表示,三个整数对应沿晶轴的方向分量;一组等价方向写成⟨uvw⟩。例如[100]沿立方体棱边,[110]沿面对角线,[111]沿体对角线。
晶面用圆括号(hkl)表示。求密勒指数时,先看晶面与三条晶轴的截距,再取倒数并化为最小整数;一组等价晶面写成{hkl}。对立方晶体,(hkl)晶面的法向与[hkl]方向平行;这条关系不能不加条件地搬到所有晶系。所谓“(100)硅片”,指晶圆表面是(100)晶面,表面法向为[100]。

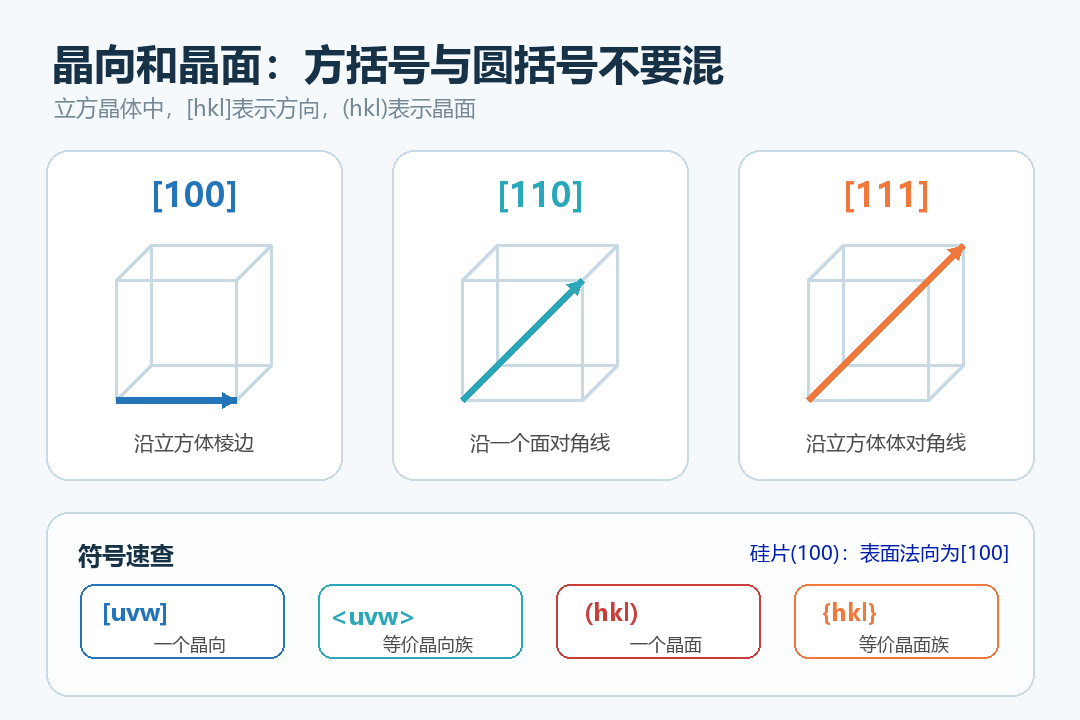

图3:硅晶体常用晶向及方向、晶面符号速查
不同晶面切开同一套三维原子网络后,表面的原子排列、键密度和悬挂键几何不同。于是界面反应、氧化、载流子输运和机械性质都可能随方向变化。晶圆的缺口或定位边正是为了让设备识别晶体方向,保证版图与工艺方向一致。
一个直观例子是硅的碱性各向异性湿法刻蚀。{111}面原子排列更致密,通常比{100}面难被KOH或TMAH快速移除,因此(100)硅片刻蚀后常由{111}面形成约54.7°侧壁。具体刻蚀速率仍取决于溶液、浓度和温度,不能把某个固定倍率当作材料常数。
一句话定义:硅晶体是由四面体共价键连接、按金刚石立方结构周期排列的原子网络。
核心因果链:4个价电子 → sp³方向性成键 → 四配位网络 → 金刚石立方结构 → 晶向相关的表面与工艺性质。
① 每个硅原子与4个最近邻形成共价键,理想键角约109.5°。
② 金刚石立方可写成FCC晶格加(0,0,0)与(¼,¼,¼)两原子基元。
③ [uvw]表示方向,(hkl)表示晶面,括号不能混用。
常见误解:“金刚石立方就是普通FCC。”错误。它借用FCC描述平移周期,但两原子基元使最近邻配位数变为4。
关注“半导体之芯”,按知识顺序,每天弄懂一个半导体概念。
相关知识:价电子、共价键、晶胞、密勒指数、各向异性刻蚀。
