双脉冲测试的“假精确”：波形漂亮不等于结果正确

发布时间：2026-07-19来源：半导体之芯

先记住一句话：双脉冲测试测到的不是“器件真相”，而是器件、测试回路、探头和数据处理共同给出的结果。波形平滑、重复性好，最多说明显示稳定；只有测量链的带宽、时延、参考点和寄生影响都被控制，Eon、Eoff与过冲才有工程意义。

01｜双脉冲究竟在测什么？

典型低侧双脉冲电路由直流母线、负载电感、续流器件和待测开关组成。第一个脉冲让电感电流爬升到目标值；关断间隔内，电流转到续流二极管或上管；第二个脉冲再把电流换回DUT，用来观察硬开通、反向恢复和开通能量。第一个脉冲的关断沿通常用于评估关断过程。

示波器常同时采集VDS、ID和VGS。开关能量来自功率波形的积分：E = ∫VDS(t)·ID(t)dt。这个式子看似简单，却把电压幅值、电流幅值、两通道时间对齐和积分边界的误差全部乘到一起。

图1：双脉冲原理回路、三段电流路径与对应波形（来源：Tektronix Figure 5、Figure 7；中文说明为本文整理）

02｜为什么“漂亮波形”可能更不可信？

带宽不足会替你修图。示波器、差分探头或电流探头的有效带宽不够，高频过冲和振铃会被衰减，边沿也会变慢。再打开带宽限制、数字滤波或多次平均，曲线会更平滑，但VDS峰值、di/dt、dv/dt和反向恢复峰值可能一起被压低。

接法会制造或改变被测对象。电压探头接地环路过长，会把感应电压叠加到波形；电流分流器或尺寸很大的电流探头插入功率回路，又可能增加换流电感，直接改变真实过冲和开关速度。此时你并非只在“观察”电路，而是在重做电路。

差分探头也不是天然免疫。开关节点具有很高的dv/dt。如果探头在目标频段的共模抑制能力不足，共模信号会转成差模伪信号。探头输入电容、引线位置和测量参考点也会影响结果；VDS应尽量从器件有效端点取得，VGS则应参考Kelvin源极，而不是随手夹在母排上。

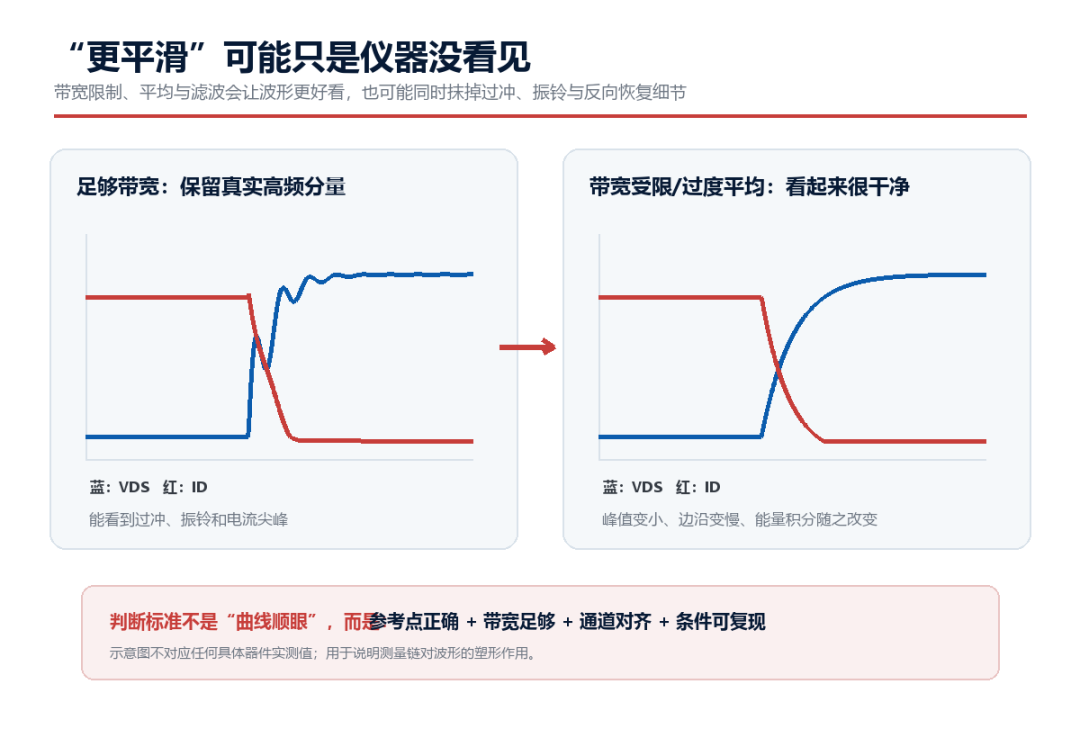

图2：足够带宽与带宽受限时的概念波形对比（非实测数据）

03｜最容易被忽略的是通道时延

电压探头与电流探头的传播延迟通常不同。若不做Deskew（通道去时延对齐），VDS已经下降而ID还“没到”，或ID已经下降而VDS仍“停留”，相乘后的功率波形就会凭空多出或少掉一块面积。波形单独看都可能很顺，Eon、Eoff却已经偏了。

Tektronix与Keysight的公开技术资料都把通道对齐列为开关能量测量的关键步骤。原因很直接：能量由VDS与ID的乘积积分得到，只要两个通道存在相对时延，功率波形就会多出或少掉一块面积；器件边沿越快，同样的时延越敏感。因此不能只看探头标称带宽，还要在实际探头、衰减比和连接方式下完成Deskew，并记录校正量。

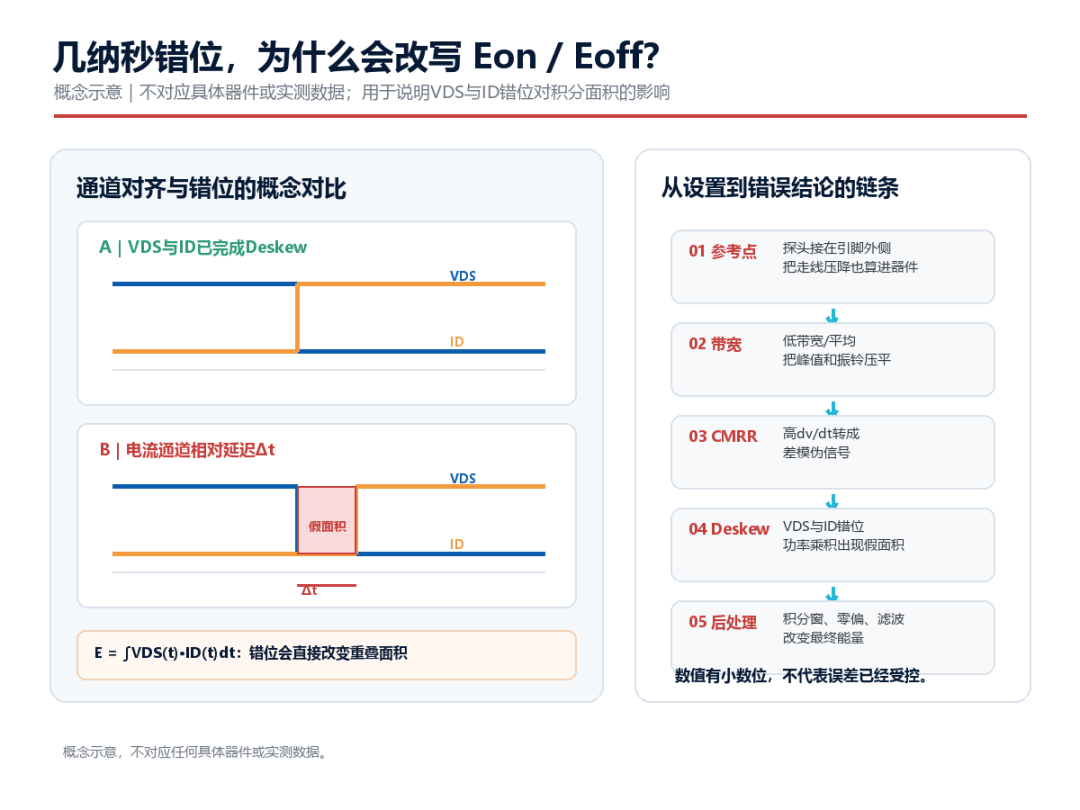

图3：通道时延如何改变功率积分面积，以及从测量设置到错误结论的路径（概念示意）

04｜怎样判断结果真的可信？

先锁定测试条件：记录器件型号与批次、Vdc、目标电流、栅压、栅阻、脉冲宽度、负载电感、结温或壳温。母线跌落、脉冲过长引起的自热、负载电感饱和，都会让“同一测试点”名不副实。

再验证测量链：探头先补偿、消磁和归零；确认额定电压、带宽、采样率、存储深度和CMRR满足瞬态；缩短测量环路；检查分流器或探头引入的附加电感；在正式计算前完成VDS与ID的Deskew。改变探头位置或带宽设置后，应重新验证。

最后审查计算：保存原始波形，不只保存截图；明确Eon/Eoff积分起止判据；检查零偏和基线；分别比较“原始带宽”和“带宽限制”结果；重复多次并更换通道、探头或参考测法做交叉验证。只有结果对合理扰动不敏感，保留的小数位才有意义。

安全提示：双脉冲测试涉及高压、大电流和储能电容。必须使用防护罩、联锁、放电回路和正确接地；断电并确认电容已放电后，才能调整探头与接线。

05｜本篇记忆卡

一句话定义：双脉冲结果是DUT与测量链的联合输出，不是示波器截图本身。

核心因果链：带宽/参考点/时延错误 → VDS、ID被重塑或错位 → 功率乘积改变 → Eon、Eoff和峰值结论失真。

• 波形更平滑，可能只是高频信息被过滤。

• 探头接入会增加寄生参数，可能改变被测电路。

• 计算能量前，VDS与ID必须完成Deskew。

常见误解：“重复十次都一样，所以数据准确。”重复性只说明随机波动小，不能排除带宽、零偏、参考点和时延造成的系统误差。
