AI工具如何重新定义Keithley设备自动化测试

引言

在


半导体


器件表征、材料科学研究和


新能源


测试领域，Keithley仪器凭借其超高的测量精度和强大的源测量能力，已经成为行业标准的测试设备。然而，如何高效地实现设备自动化控制、充分发挥仪器性能，一直是广大测试


工程师


面临的重要课题。

传统的设备控制方式要求工程师深入学习各种仪器指令集，手动编写和调试测试脚本，这不仅学习曲线陡峭，而且开发效率低下。随着测试场景日益复杂，多设备同步、高速数据采集、复杂测试逻辑实现等需求对自动化控制提出了更高要求。

本应用指南系统介绍了Keithley设备的两大控制指令集 ——SCPI与TSP的技术特点与适用场景，详细阐述了如何借助现代


AI


工具大幅提升测试脚本开发效率，为广大工程师提供从入门到进阶的完整设备控制解决方案。

一、Keithley设备体系与核心技术

1.1 品牌定位与技术优势

Keithley现为


泰克


科技旗下品牌，是


高精度


电学测量仪器领域的全球领先厂商。七十余年来，Keithley始终专注于微弱


信号


检测与精密源测量技术，为全球科研与工业用户提供卓越的测试解决方案。

核心技术优势：

超高灵敏度测量：支持fA级


电流


与nV级电压检测，突破传统测量极限

四象限同步源测：集成源与测量功能于一体，一次扫描完成完整I-V特性分析

双指令集架构：提供SCPI与TSP双模式，兼顾兼容性与高性能

丰富的产品线：覆盖从基础测量到尖端科研的全系列测试需求

1.2 核心产品线概览

1.2.1 源测量单元 (SMU)

源测量单元是Keithley最具代表性的产品，它创新性地将多种仪器功能集成于一体：

功能集成：

• 高精度数字万用表 (DMM）

• 可


编程


直流


电源


(最高3KV）

• 精密


电流源


(最高7A）

• 可编程电子负载

• 高速脉冲发生器 (最高10A）

典型应用领域：

• 3D


传感器


件特性表征

• 半导体器件参数测试

• 生产型自动参数测试系统

• 前沿物理与纳米材料研究

• 光伏/钙钛矿电池效率测试

1.2.2 超灵敏测量设备

针对极端微弱信号测量场景，Keithley 提供完整的超灵敏测量产品线：

设备类型	代表型号	核心测量能力	典型应用
高阻计 / 静电计	6514 / 6517B / 6430	最高10¹⁸Ω 电阻 测量 10aA电流分辨率 200TΩ输入阻抗	绝缘材料测试 纳米器件电流测量 铁电材料表征
皮安表	6485 / 6487 / 6482	超低 DC 电流测量 支持1-2通道同步采集	暗电流测试 漏电流监测 光电 二极管 测试
纳伏表 + 电流源	2182A + 6221	1nV电压分辨率 100fA源分辨率 Delta模式消除热电势	霍尔效应测试 超导材料研究 低电阻材料表征

1.2.3 数字万用表与数据采集系统

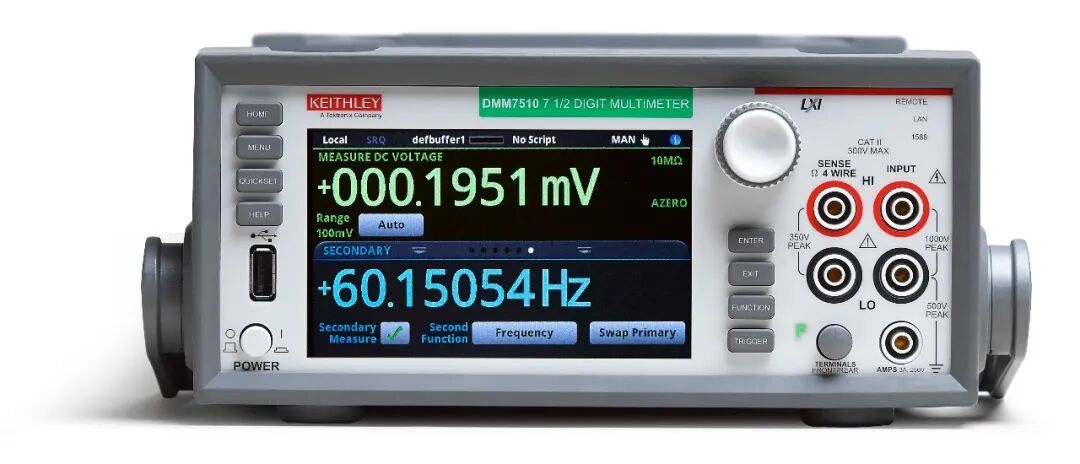

代表型号：DMM6500、DMM7510

核心应用：

• 电芯 / Pack性能测试

• 能效与功耗分析

• 功率设备计量校准

•自动化参数测试系统

•


IoT


设备电池寿命评估

• 材料电学特性分析

1.3关键测量技术原理

1.3.1 静电计类设备


工作原理

静电计采用高输入阻抗电压反馈法或电荷累积法实现极低电流测量：

超高输入阻抗：>200TΩ，输入端压降 <20μV

电荷累积测量：监测


电容器


电压变化计算电流

三重噪声抑制：闭环反馈 + Guard


保护电路


+ 交变极性测量法

1.3.2 SMU四电极测量技术

源测量单元采用四电极法 (Four-wire Kelvin)进行电阻测量：

彻底消除引线电阻与接触电阻影响

支持三同轴配置实现信号完全隔离

四象限工作模式，覆盖源出与吸入全部场景

特别适用于高阻材料与微弱信号测量

1.3.3 纳伏表Delta模式测量

2182A纳伏表采用Delta模式测量技术：

1nV超高分辨率，双通道同步采集

反向电流测量消除热电势干扰

配合6221电流源实现霍尔系数精准测试

支持小电阻材料甚至超导材料测量

AI 正在改变测试开发的工作方式，设备控制与自动化编程也迎来了更高效的解决方案。本期《泰克云上大讲堂》，应用工程师将结合 Keithley 精密测量设备的实际应用场景，分享如何借助 AI 工具快速完成设备控制、自动生成测试代码、优化自动化测试流程，并通过现场实操演示，帮助工程师降低编程门槛，提升开发效率。如果错过了直播，欢迎观看完整回放，与我们一起探索 AI 如何赋能测试自动化。

二、指令集深度对比：SCPI vs TSP

2.1为什么指令集选择至关重要

指令集是设备自动化控制的核心


接口


，其设计直接决定了：

• 测试脚本开发效率与维护成本

• 数据采集的实时性与可靠性

• 复杂测试逻辑的实现难度

• 多设备同步的精度与稳定性

Keithley创新性地提供SCPI与TSP两大指令集，工程师可根据实际测试需求灵活选择。

2.2SCPI指令集 —— 通用标准

SCPI（Standard Commands for Prog


ram


mable Instruments）是仪器控制领域的通用标准。

技术特点：

• 基于ASCII文本的命令格式

• 层次化命令结构，可读性强

• 跨品牌、跨型号兼容性好

•行业标准，学习资源丰富

优势：

通用性强，几乎所有可编程仪器支持

代码迁移成本低，便于多品牌设备集成

语法简单，入门门槛相对较低

局限：

不支持变量、循环、条件判断等编程逻辑

每条命令需单独


通信


，系统开销大

无法实现仪器本地独立执行

高速数据采集场景性能受限

适用场景：

• 简单测试序列与基础自动化

• 多品牌设备混合测试系统

• Leg


ac


y 系统维护与旧代码兼容

• 对实时性要求不高的测试场景

2.3TSP指令集 —— Keithley专属高性能方案

TSP（


Te


st Script Processor）是Keithley专为高性能测试设计的专属指令集。

技术特点：

• 类Lua语法，支持完整编程特性

• 脚本可下载至仪器内部独立执行

• 支持变量、循环、条件判断、函数

• 内置错误处理与事件触发机制

核心优势：

本地执行消除通信瓶颈：脚本下载后仪器独立运行，无需


上位机


干预

完整编程能力：支持复杂测试逻辑，实现智能判断与分支

更高执行效率：减少90%以上通信开销，测试速度显著提升

非易失性存储：脚本可永久保存，开机直接调用

多通道同步：支持多设备精密触发同步

适用场景：

• 高速数据采集与瞬态测量

• 复杂测试逻辑与智能判断

• 多通道同步测试系统

• 生产环境大批量自动化测试

2.4代码实例对比

以线性电压扫描I-V测试为例，对比两种指令集的实现方式：

SCPI版本

Plain


*


RS


T


SOUR:FUNC VOLT


SOURRANG 20


SENS:FUNC "CURR"


SENSRANG 100e-6


SOURVOLT:LIN 0, 10, 20, 1e-3, 1, FIXED


INIT

TSP版本

lua


reset()


smu.source.func = smu.FUNC_DC_VOLTAGE


smu.source.range = 20


smu.source.sweep


linear


("VoltLinSweep", 0, 10, 20, 1e-3, 1, smu.RANGE_FIXED)


smu.measure.func = smu.FUNC_DC_CURRENT


smu.measure.range = 100e-6


trigger.model.ini


ti


ate()

TSP支持完整编程逻辑示例

lua


-- 参数配置


reset()


smu.source.func = smu.FUNC_DC_VOLTAGE


smu.source.range = 20


smu.measure.func = smu.FUNC_DC_CURRENT


smu.measure.range = 100e-6


smu.source.output = smu.ON

-- 扫描参数


start_v = 0


stop_v = 10


points = 20


step_v = (stop_v - start_v) / (points - 1)




-- for循环逐点扫描并实时读数


for i = 1, points do


voltage = start_v + (i - 1) * step_v


smu.source.level = voltage


delay(1e-3)


current = smu.measure.re


ad


()


print(i .. "," .. voltage .. "," .. current)


end

-- 测试完成关闭输出


smu.source.output = smu.OFF

2.5主流型号指令集支持情况

Keithley现为泰克科技旗下品牌，是高精度电学测量仪器领域的全球领先厂商。七十余年来，Keithley始终专注于微弱信号检测与精密源测量技术，为全球科研与工业用户提供卓越的测试解决方案。

设备类型	SCPI 支持	TSP 支持	备注说明

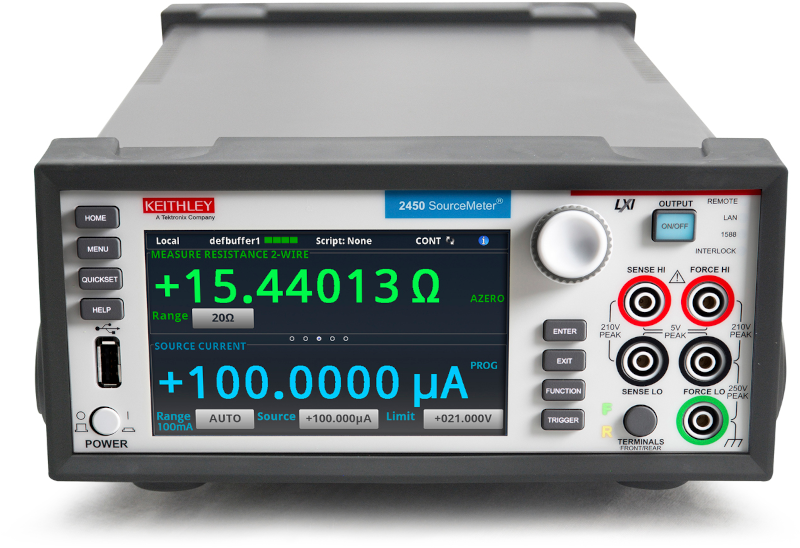

2450 SMU	√	√	双模式，支持旧代码无缝迁移
DMM6500 / 7510	√	√	图形化操作界面 + 完整编程能力
2636B SMU	×	√	双通道同步测试，TSP专属优化
6221 / 2182A	√	×	触发同步测试系统
4200A-SCS	√	√	参数分析仪专用双模态编程

2.6指令集切换操作流程

以Keithley 2450为例，指令集切换操作：

1.出厂默认配置：SCPI指令集

2.切换至TSP模式：

￮ 按MENU键进入主菜单

￮ 选择System → Settings

￮ 设置命令集为TSP

￮ 重启仪器确认生效

3.切换回SCPI：执行相同操作选择SCPI即可

重要提示：切换指令集需要重启仪器，请确保测试安全后再执行切换操作。

三、TSP高级特性与最佳实践

3.1错误处理机制

TSP内置完善的错误处理机制：

waitcomplete()\ 函数 \：等待异步操作完成，确保时序正确

error queue\ 错误队列 \：读取执行过程中的全部错误信息

本地错误处理：错误判断与处理由仪器本地完成，无需上位机干预

3.2非易失性脚本存储

TSP脚本可保存至仪器非易失性存储器：

断电后脚本不丢失，支持开机直接调用

实现测试逻辑的本地化部署与复用

多台相同测试站可共享标准化脚本

减少上位机软件依赖，提高系统可靠性

3.3性能优化建议

最大化TSP性能的关键实践：

1.减少通信交互：尽可能将逻辑下载至仪器本地执行

2.批量数据读取：使用读数缓存批量获取数据，避免逐点通信

3.合理使用触发模型：利用硬件触发实现精密时序控制

4.脚本模块化设计：封装常用功能为可复用函数

四、AI工具赋能：测试开发效率革命

4.1传统测试开发面临的挑战

在实际工程实践中，测试自动化开发普遍面临四大痛点：

开发痛点	传统开发模式	影响范围
学习门槛高	需精通多种仪器命令与 A PI ，学习周期长	新人上手慢，团队能力不均
开发效率低	重复编写相似逻辑，代码复用率低	项目交付周期长，人力成本高
调试难度大	手动排查硬件 / 代码 / 通信多层问题	问题定位慢，现场故障频发
知识难沉淀	个人经验难以标准化传承	人员流动导致知识断层

4.2AI工具带来的革命性变化

现代AI编程工具正在彻底改变测试开发模式：

4.2.1 自然语言驱动开发

传统方式：工程师学习仪器指令 → 查阅编程手册 → 手动编写代码 → 反复调试

AI赋能方式：用自然语言描述测试需求 → AI自动生成完整可运行脚本

示例对话：

用户："帮我写一个 2450 源表的 I-V 扫描脚本，从 0V 扫到 10V，20 个点，每个点延迟 1ms，保存电流电压数据到 CSV 文件"

AI：自动生成包含参数配置、扫描逻辑、数据保存、异常处理的完整 TSP 脚本

4.2.2 四大核心价值提升

彻底消除引线电阻与接触电阻影响

支持三同轴配置实现信号完全隔离

四象限工作模式，覆盖源出与吸入全部场景

特别适用于高阻材料与微弱信号测量

效率倍增

• 代码开发和调试效率平均提升5-10倍

• 大幅缩短项目交付周期

• 工程师从重复编码劳动中解放，专注测试方案设计

门槛降低

• 极大降低自动化测试开发门槛

• 即使编程经验不多的测试工程师也能快速上手

• democratizing自动化测试能力，人人皆可自动化

质量提升

• AI生成代码遵循最佳实践，结构规范

• 内置错误处理与边界条件判断

• 配合智能调试能力，脚本稳定性显著提升

知识沉淀

• 团队共享智能体与技能包

• 测试方案与最佳实践标准化沉淀

• 形成宝贵的团队知识资产

4.3典型应用场景

场景1：快速原型验证

• 需求：快速验证新测试方案可行性

• AI价值：分钟级生成可运行脚本，快速迭代测试思路

• 效率提升：从 "天" 级缩短到 "分钟" 级

场景2：代码迁移优化

• 需求：将旧SCPI代码转换为高性能TSP脚本

• AI价值：自动识别代码逻辑，优化为TSP最佳实践

• 额外收益：自动添加注释与错误处理

场景3：异常诊断辅助

• 需求：定位测试系统通信或硬件问题

• AI价值：分析日志文件，智能定位问题根源

• 典型场景：通信超时、数据丢失、触发不同步

场景4：文档自动生成

• 需求：为测试脚本编写操作说明

• AI价值：基于代码自动生成测试说明与操作手册

• 标准化：确保文档与代码同步更新

｜总结｜

Keithley设备凭借其卓越的测量性能，为科研与工业测试提供了坚实基础。通过合理选择SCPI或TSP指令集，结合现代AI工具赋能，测试工程师可以：

大幅提升开发效率：5-10倍效率提升，缩短交付周期

降低技术门槛：让更多工程师掌握自动化能力

提高脚本质量：标准化、高可靠的测试代码

沉淀团队知识：形成可复用的测试资产

设备控制自动化不是目的，而是手段。通过高效的自动化测试，工程师可以将更多精力投入到测试方案设计、数据分析与问题解决等高价值工作中，真正释放测试生产力。
