华怡丰LSF系列扁平型光电传感器如何攻克检测难题

在自动化产线中，


光电




传感器


是“产线的眼睛”。然而，当面对透明瓶体、高反玻璃、深黑工件或光面


PCB


时，许多传感器会失灵：要么“看穿”了透明体直接漏检，要么被背景干扰产生误触发。

这并非技术瓶颈，而是光电技术路线之争的产物。

01传统光电为何“看不透”透明体？

反射型光电传感器一般分为扩散反射型和限定反射型两种。传统扩散反射型传感器是“撒网捕鱼”，通过广泛的投光、受光来检测物体。这种方式遇到低反射率的黑色物体时容易


信号


太弱导致漏检，遇到透明物体时光线直接穿透过去——相当于“看穿了”目标物体；遇到高反光背景时又容易把背景误当成目标。

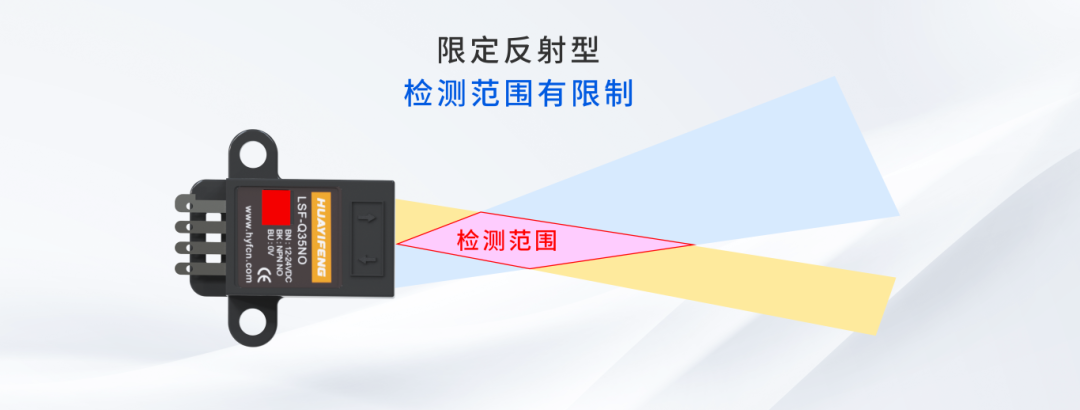

与扩散反射型的“广撒网”不同，限定反射型传感器将投光与受光区域精准重叠在特定距离范围内，形成“探测区”。只有位于该区域内的物体才能被稳定识别。

02选型丰富 安装灵活便捷

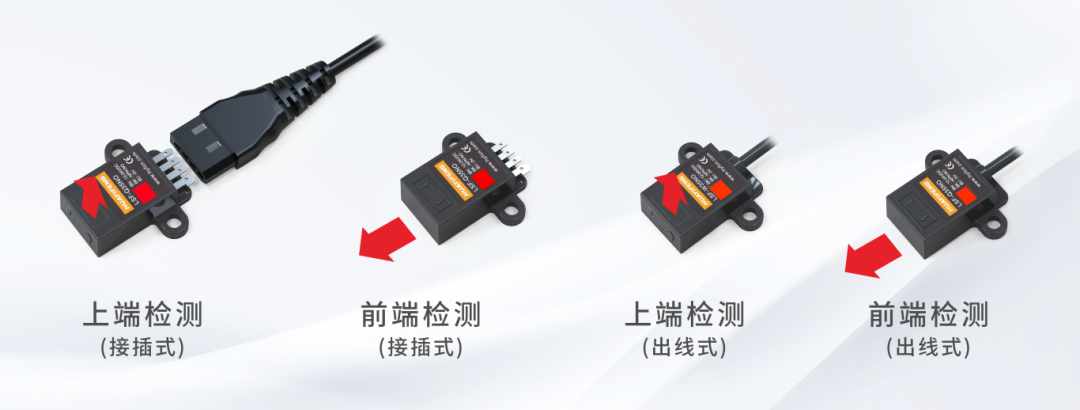

华怡丰 LSF 扁平型光电传感器，采用限定反射原理设计，支持上端、前端双检测模式，外形轻薄小巧，适配狭窄空间安装。同时配备接插和处出线两种连接方式，可满足产线多数狭小工位检测需求。

03透明体检测：向高难度场景发起挑战

在自动化行业，透明物体的检测是一个公认的痛点。常规漫反射光电传感器在检测如透明玻璃、PET薄膜或塑料瓶时，光线直接穿透目标物，导致传感器“视若无物”。

LSF系列传感器采用了限定反射原理配合


红外


光（940nm）光源。即便在检测透明玻璃时，传感器也能稳定地捕获从表面反射回来的微弱光线，实现精准输出。对于透明物体的检测，它不会“看走眼”。

04黑色/非透明体检测：不惧“吸光”表面

对于吸光性强、反射率低的深色物体，普通传感器会陷入“信号衰减”的困境，导致检测距离骤减。

LSF系列检测黑色无光纸时，检测距离可达白色的40%（白色基准35mm±10%），深色工件同样稳定识别。

05PCB基板检测：挑战复杂材质

在电子制造业，PCB板颜色多样、材质各异，且表面布满线路与孔洞，容易造成传感器误判。此外，抛光后的金属或玻璃基板会形成类似“镜面”的效果，直接将光线反射到无效区域。

LSF系列检测高反光物体时，严格限制有效检测范围，不受远处光泽背景影响。

06应用场景

电子：塑


胶壳


定位有无检测

半导体


：PCB板点胶定位有无检测

半导体：印刷电路板库中的有无检测

智能制造：生产组件到位检测

智能制造：玻璃定位有无检测

自动化装备：生产流程中的载架定位检测

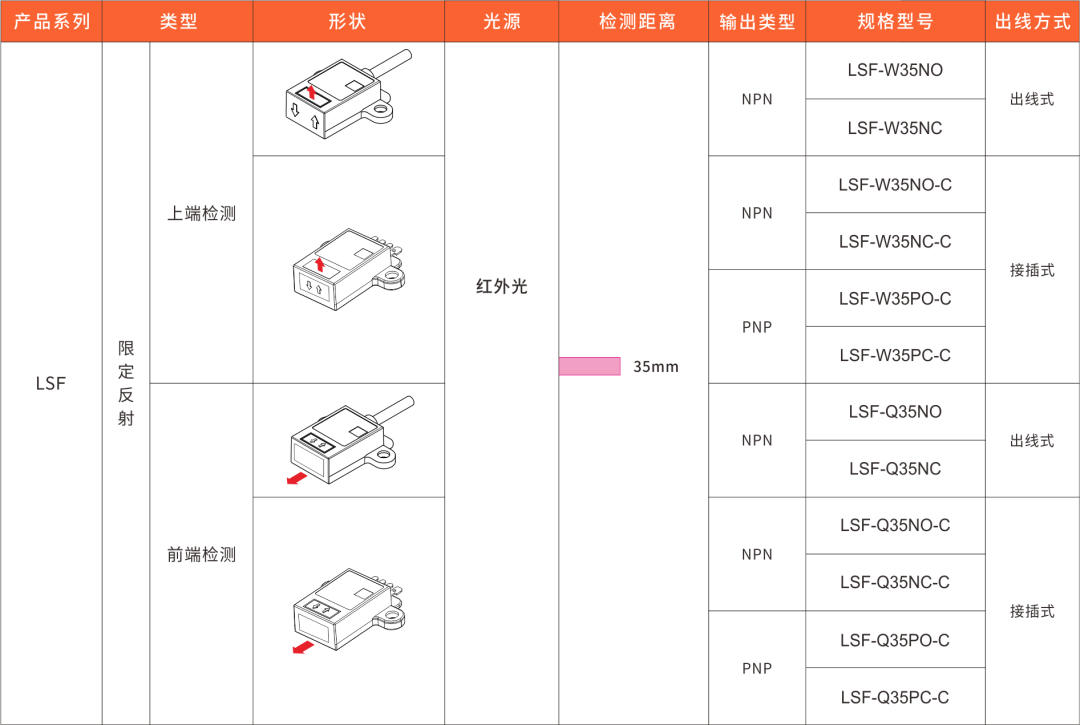

07选型指南
