新品 | Stamp-C5 Stamp-C5 DIP，双频 Wi-Fi 6物联网核心模组

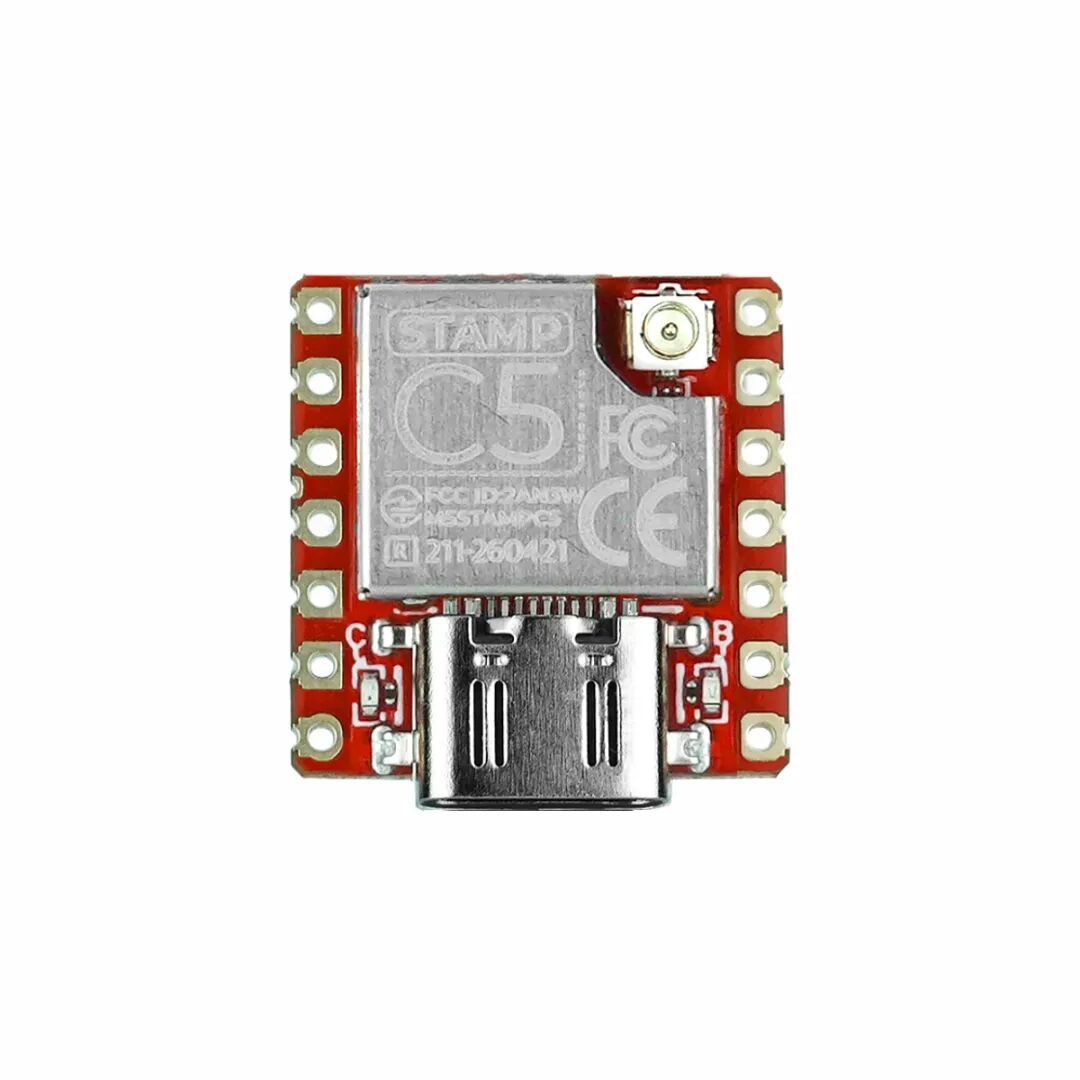

Stamp-C5 是一款基于乐鑫


ESP32


-C5HF4 的高集成度无线连接模组，面向需要高效、稳定


通信


的


物联网


应用。

支持 2.4 & 5 GHz 双频


Wi-Fi


6、BLE 5 以及 IEEE 802.15.4（


Zigbee


、Thre


ad


）多协议连接，可满足设备在不同网络场景下的接入需求。

模组采用


RISC-V


32 位单核


处理器


，主频最高 240MHz，板载 4MB Flash，并集成


USB




Type-C


、电池供电


接口


、


FPC


扩展接口与 IPEX-1


天线


座等硬件资源。

模组采用 2.54mm 焊盘间距设计，便于快速接入各类外设与功能扩展。在保证连接性能与安全性的同时，能够帮助


开发者


更高效地完成原型验证与产品落地。

产品特性

ESP32-C5HF4 核心主控

RISC


-V 32 位单核处理器，主频高达 240MHz

4MB Flash

无线连接能力

2.4 & 5 GHz 双频 Wi-Fi 6

BLE 5

IEEE 802.15.4（Zigbee、Thread）

接口与硬件设计

USB Type-C

DC


3.7V 电池供电接口

2.54mm 焊盘间距

IPEX-1 天线座

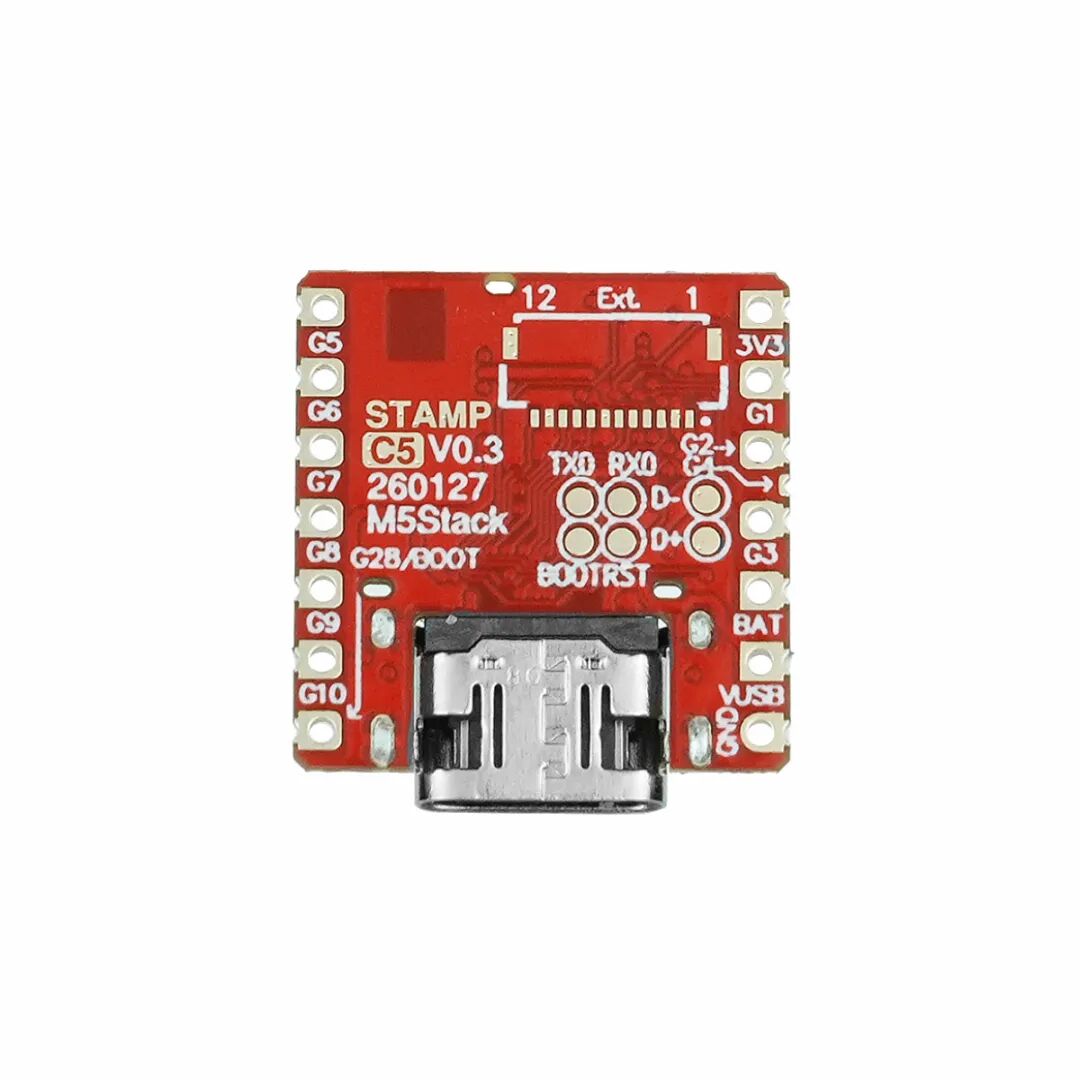

背部 FPC 0.5mm-12P 接口

SGM40567-4.2XG/TR 充电 IC

2.4 & 5 GHz 天线复用

状态指示灯

RED：充电指示灯（充电时闪烁；充满后灯灭）

BLUE：G28 / BOOT 指示灯

应用场景

双频 Wi-Fi 6 物联网设备

Zigbee / Thread 边缘节点

低功耗无线传感设备

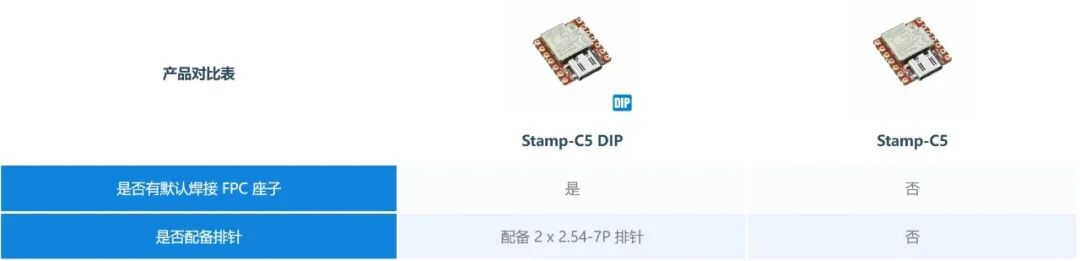

产品对比

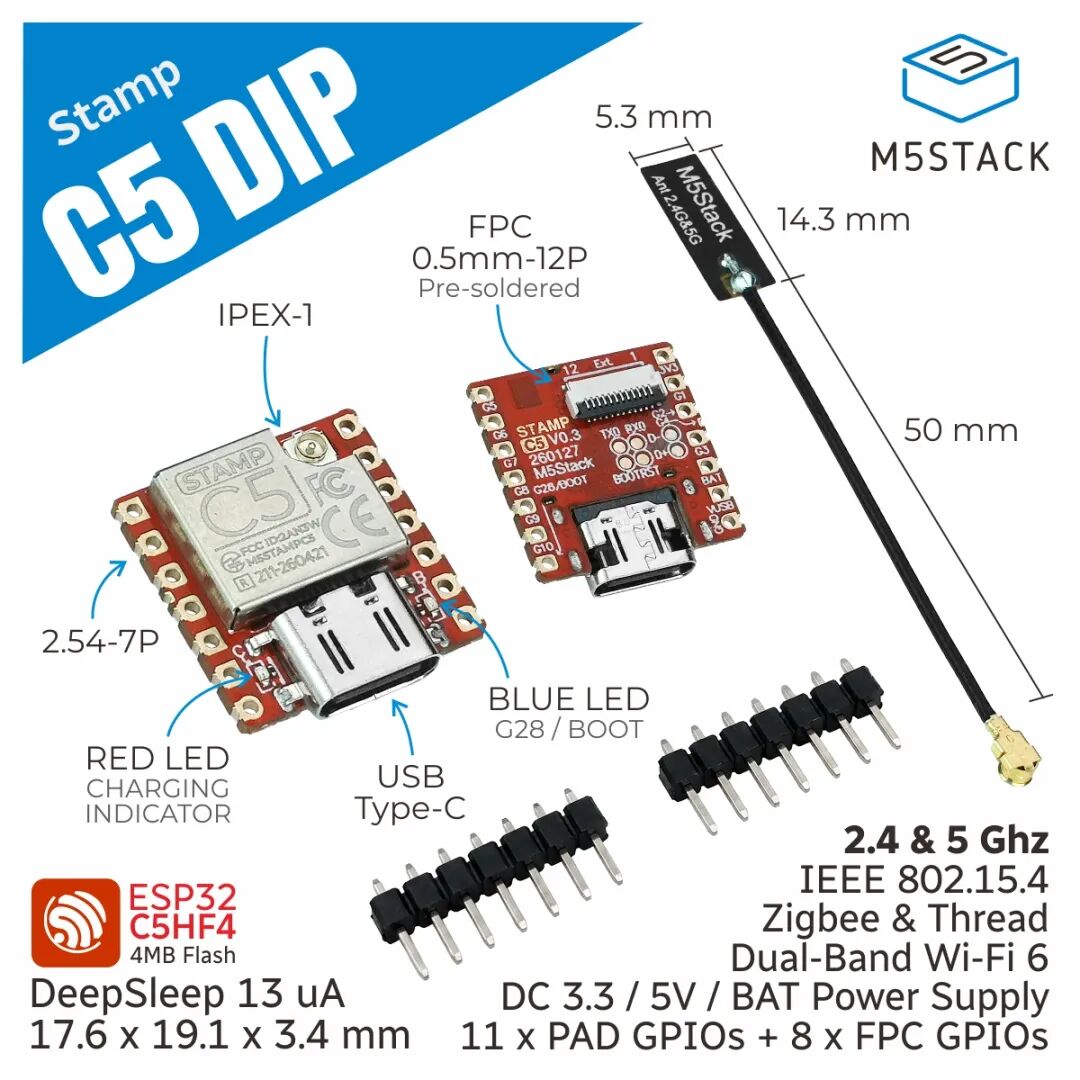

Stamp-C5 DIP

可选

Stamp-C5 DIP

版本，默认焊接FPC座子，配备 2 个 2.54-7P 标准


排针


。
