ECTC2026先进封装技术前瞻洞察 · 系列六 |可靠性与失效物理：热机械耦合、高电

ECTC 2026 · To


pi


c 06

ECTC2026先进封装技术前瞻洞察

系列6：可靠性与失效物理：热


机械


、焊点、TGV、车规与高功率封装

本专题聚焦可靠性与失效物理。先进封装越走向大尺寸、高功率、细间距和异质材料组合，越需要用热机械、焊点、通孔、界面和车规数据来约束架构选择。 本文把 56 篇报告组织成一条技术主线，帮助我们一起先看清问题边界，再进入逐篇细细品读。

覆盖方向：从热机械应力、焊点/通孔疲劳、TGV/TSV 失效到车规


AI


与高功率封装，建立可靠性设计的物理图谱。

SysPro说明

在 ECTC 2026 的技术图谱中，可靠性与失效物理承担的是连接材料、结构、制程和系统需求的中间层。它既不是单篇报告能讲完的工艺细节，也不是只靠概念判断就能成立的趋势；必须把全部报告放在一起，才能看清应力、疲劳、裂纹、界面退化和寿命分布如何被准确建模和验证。

本文阅读方式

这篇是导读，我们把每篇报告均按照“问题聚焦、解决思路、核心结论”三段展开。大家可以以此篇作为导航，快速定位所需要内容，然后通过主题关键字，在星球中检索、查阅对应报告和解读。

第六专题，覆盖的56个报告主题（上篇）

热机械


耦合


与可靠性相互作用（7篇）

01基于混合Potts-相场模型预测多孔烧结银层长期热老化行为02热循环下玻璃通孔设计与衬层材料对可靠性的影响03面向CoWoS可靠性提升的断裂失效分析04玻璃基先进基板中TGV密度、尺寸与材料工程的热应力可靠性优化05电子组装用非PFAS灌封材料的热存储可靠性评估06考虑


EMC


热老化收缩以提升异构集成晶圆级封装翘曲预测07QFN、倒装芯片与片式


电阻


焊点互连的高温冲击测试

高电流与高功率封装可靠性（7篇）

08ENEPES表面处理提升焊点电迁移可靠性09面向数据


中心


的直达硅片微流道冷却可靠性方案10极端


电流


条件下焊点互连可靠性测试平台11高电流密度下铜芯焊点互连的机械剪切强度12老化SAC/LTS混合焊点的微结构演化与机械性能关联132.5D封装中电迁移空洞演化的时间分辨三维X射线成像14电镀电流密度对RDL电化学可靠性的影响与寿命预测

焊料与通孔互连的材料及工艺创新（7篇）

154倍光罩尺寸芯片堆叠的无助焊剂热压键合16紫外活化简化无助焊剂键合并实现高可靠细间距互连17原位常压等离子处理实现25微米间距无助焊剂TCB微凸点18超导与导热TSV的制程及低温测试19BBCube 2.5D：基于Waffle-W


afe


r与后制TSV的无凸点高密度芯粒互连20基于EB


SD


晶粒微结构的


机器学习


TSV应力预测211毫米厚全玻璃晶圆铜TGV的定制电镀与无接触等静压退火

汽车、AI与先进互连封装可靠性（7篇）

22铋含量与表面处理对倒装BGA焊点热机械可靠性的影响23面向电子封装PHM的实时电阻监测架构24面向2.5D芯粒集成的微铜柱凸点车规可靠性25面向RDL纳米缺陷的先进封装故障定位增强方法26细间距混合铜键合中漏电流对键合介质的依赖关系27利用PSPI与缓冲RDL铜柱凸点提升ULK FC-QFN可靠性28面向下一代3D集成的10秒铜/聚合物混合键合可靠性评估

技术主线：从单项进展到平台能力

我们做


半导体


的可靠性，其核心在于把“能做出来”继续追问到“能稳定工作多久”。热循环、功率循环、焊点疲劳、TGV/TSV失效、界面裂纹和车规条件，都在揭示先进封装结构创新背后的寿命边界。

这一专题的技术逻辑，把材料参数、几何结构、装配历史和工作载荷连接起来。谁能建立可预测的失效模型，谁就更有机会把封装路线推向车规、AI和高功率系统。

热机械耦合与可靠性相互作用（7篇）

Delft University of


Te


chnology · 7页 · 热机械耦合与可靠性相互作用

基于混合Potts-相场模型预测多孔烧结银层长期热老化行为

Predic


ti


ng Long-Term Thermal Aging Behavior of Porous Sintered Laye


rs


via Hybrid Potts-Phase Field Model with Thermo-Mechanical Coupling

问题聚焦：报告聚焦烧结银层长期热老化，观察点落在Potts-相场热老化模型。核心不是简单判断通过或失效，而是识别烧结银贴装层在高温功率工况下的晶粒粗化、孔迁移与应力集中。这决定后续要从材料、结构和载荷边界解释失效起点。

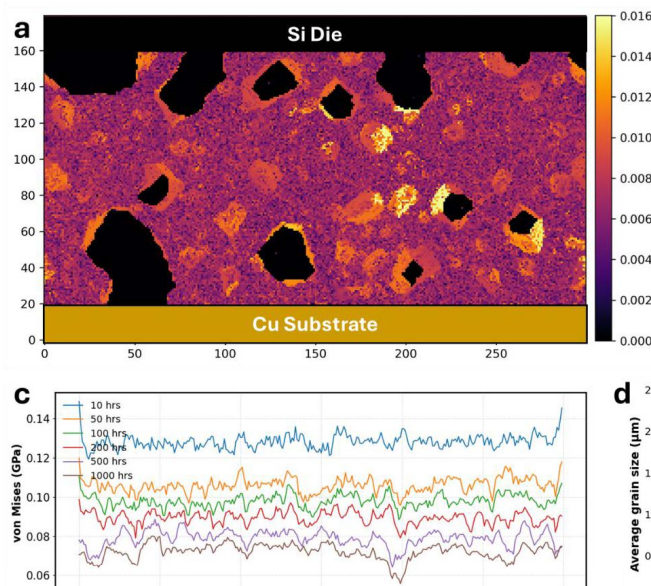

图片来源：Delft University of Technology | 基于混合Potts-相场模型预测多孔烧结银层长期的问题场景、样品结构或系统架构

解决思路：解决思路是把混合Potts-相场模型与FFT热机械求解器双向耦合用于Potts-相场热老化模型，将材料、几何、工况和测试结果连成证据链。图表应重点看孔隙/晶粒演化和热机械应力分布，这些信息决定模型和寿命判断是否可信。

图片来源：Delft University of Technology | 基于混合Potts-相场模型预测多孔烧结银层长期的工艺路径、互连结构或方案细节

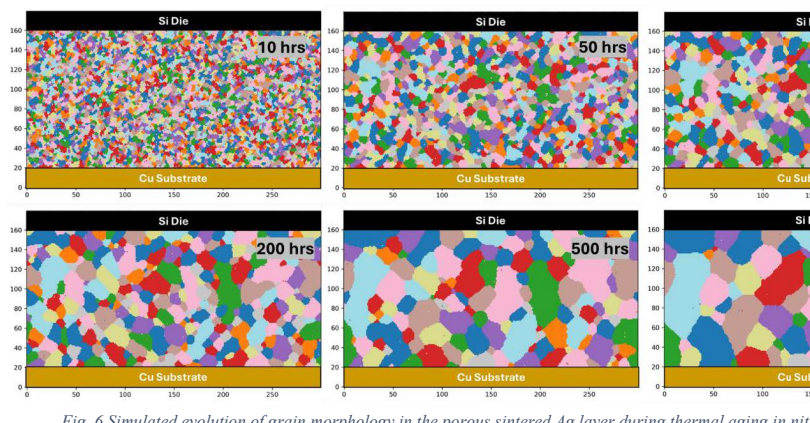

核心结论：关键结论是把微结构演化纳入长期热老化寿命预测。结合Potts-相场热老化模型中的250 °C，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。这一判断也为后续逐篇精读留下明确抓手。

图片来源：Delft University of Technology | 基于混合Potts-相场模型预测多孔烧结银层长期的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

The State University · 7页 · 热机械耦合与可靠性相互作用

热循环下玻璃通孔设计与衬层材料对可靠性的影响

Influence of Design and Liner Material on Reliability of Through Glass Vias Under Thermal Cycling: Numerical Modeling and Experimental Validation

问题聚焦：报告聚焦玻璃通孔热机械可靠性，观察点落在TGV衬层材料与厚度。核心不是简单判断通过或失效，而是识别玻璃通孔中铜、玻璃与衬层CTE失配带来的热循环应力和位移。

图片来源：The State University | 热循环下玻璃通孔设计与衬层材料对可靠性的影响的问题场景、样品结构或系统架构

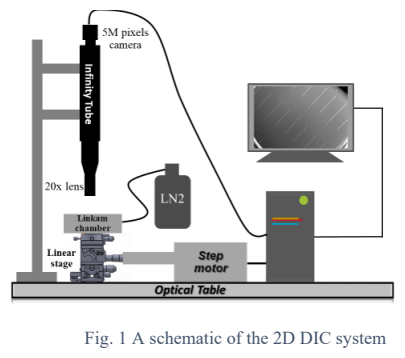

解决思路：解决思路是把三维FEA、DIC测量和衬层材料/厚度对比用于TGV衬层材料与厚度，将材料、几何、工况和测试结果连成证据链。图表应重点看TGV截面、应力云图和热循环验证，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把TGV几何、衬层和材料工程转化为可优化的可靠性窗口。结合TGV衬层材料与厚度中的玻璃通孔热机械可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：The State University | 热循环下玻璃通孔设计与衬层材料对可靠性的影响的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Taiwan Semiconductor Manufacturing Company, Ltd. · 6页 · 热机械耦合与可靠性相互作用

面向CoWoS可靠性提升的断裂失效分析

Fr


ac


ture Analysis for CoWoS Reliability Improvement

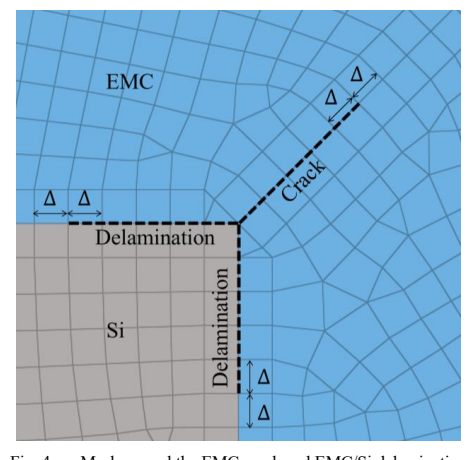

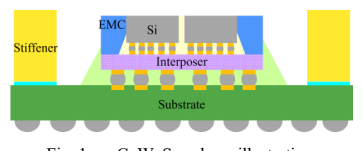

问题聚焦：报告聚焦CoWoS界面断裂失效，观察点落在CoWoS EMC界面断裂。核心不是简单判断通过或失效，而是识别CoWoS 2.5D封装中EMC/硅界面裂纹和角部脱层。这决定后续要从材料、结构和载荷边界解释失效起点。

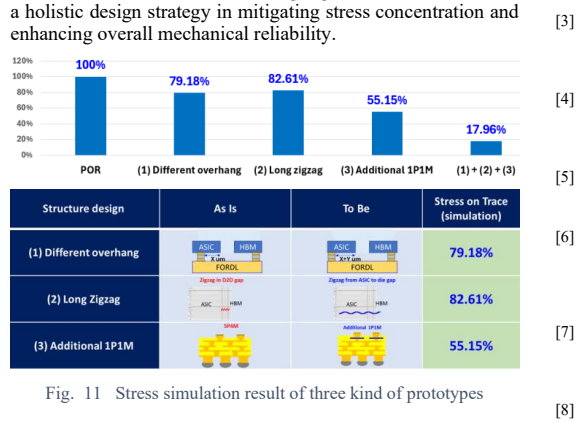

图片来源：Taiwan Semiconductor Manufacturing Company, Ltd. | 面向CoWoS可靠性提升的断裂失效分析的问题场景、样品结构或系统架构

解决思路：解决思路是把断裂力学建模、FEA和可靠性测试失效特征对照用于CoWoS EMC界面断裂，将材料、几何、工况和测试结果连成证据链。图表应重点看裂纹位置、界面模型和能量释放率，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把EMC裂纹从经验问题转化为可设计的界面断裂准则。结合CoWoS EMC界面断裂中的CoWoS界面断裂失效相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Taiwan Semiconductor Manufacturing Company, Ltd. | 面向CoWoS可靠性提升的断裂失效分析的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Research & Development Group · 8页 · 热机械耦合与可靠性相互作用

玻璃基先进基板中TGV密度、尺寸与材料工程的热应力可靠性优化

Thermal Stress Reliability Optimization of TGV Density, Size, and Material Engineering for Glass based


Ad


vanced


Sub


strate Technology

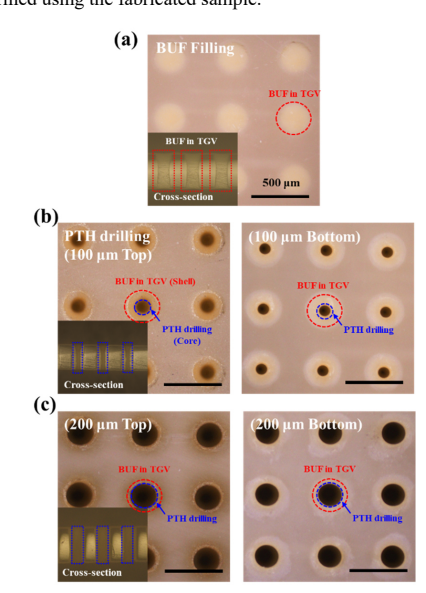

问题聚焦：报告聚焦玻璃通孔热机械可靠性，观察点落在TGV密度、尺寸与材料工程。核心不是简单判断通过或失效，而是识别玻璃通孔中铜、玻璃与衬层CTE失配带来的热循环应力和位移。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Research & Development Group | 玻璃基先进基板中TGV密度、尺寸与材料工程的热应的问题场景、样品结构或系统架构

解决思路：解决思路是把三维FEA、DIC测量和衬层材料/厚度对比用于TGV密度、尺寸与材料工程，将材料、几何、工况和测试结果连成证据链。图表应重点看TGV截面、应力云图和热循环验证，这些信息决定模型和寿命判断是否可信。

图片来源：Research & Development Group | 玻璃基先进基板中TGV密度、尺寸与材料工程的热应的工艺路径、互连结构或方案细节

核心结论：关键结论是把TGV几何、衬层和材料工程转化为可优化的可靠性窗口。结合TGV密度、尺寸与材料工程中的玻璃通孔热机械可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

Electronics Packaging Research Institute · 8页 · 热机械耦合与可靠性相互作用

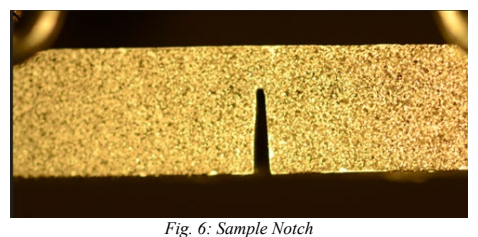

电子组装用非PFAS灌封材料的热存储可靠性评估

Thermal Storage Reliability Evaluation of Non-PFAS Potting Materials Used in Electronic Assemblies

问题聚焦：报告聚焦非PFAS灌封材料热存储可靠性，观察点落在非PFAS灌封材料。核心不是简单判断通过或失效，而是识别非PFAS灌封材料在固化和高温存储后的界面断裂韧性变化。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Electronics Packaging Research Institute | 电子组装用非PFAS灌封材料的热存储可靠性评估的问题场景、样品结构或系统架构

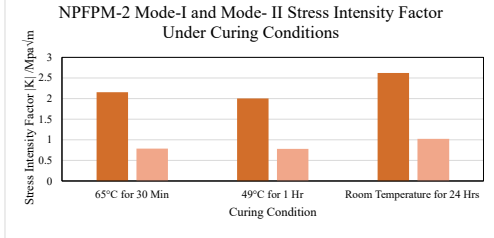

解决思路：解决思路是把PFAS/非PFAS材料对比、热老化和断裂力学测试用于非PFAS灌封材料，将材料、几何、工况和测试结果连成证据链。图表应重点看材料样品、断裂曲线和老化对比，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是为环保替代材料进入电子组装提供可靠性筛选依据。结合非PFAS灌封材料中的非PFAS灌封材料热存储可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Electronics Packaging Research Institute | 电子组装用非PFAS灌封材料的热存储可靠性评估的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Technology and Research · 7页 · 热机械耦合与可靠性相互作用

考虑EMC热老化收缩以提升异构集成晶圆级封装翘曲预测

Enhancing Warpage Predictability by Considering Thermal Aging Shrinkage of EMC in Heterogeneous Integration Wafer Level Packaging

问题聚焦：报告聚焦EMC热老化收缩与翘曲预测，观察点落在EMC热老化收缩。核心不是简单判断通过或失效，而是识别EMC完全固化后仍会热老化收缩，导致晶圆级封装翘曲预测偏差。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Technology and Research | 考虑EMC热老化收缩以提升异构集成晶圆级封装翘曲的问题场景、样品结构或系统架构

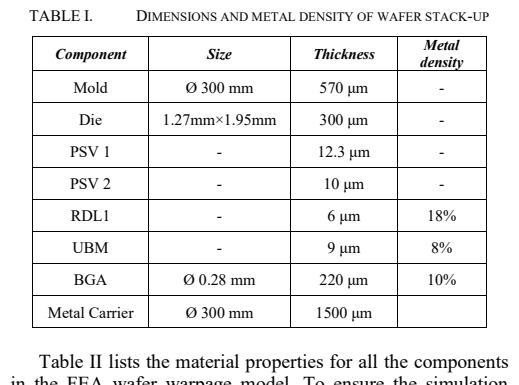

解决思路：解决思路是把把0.1-1%热老化收缩写入FEA翘曲模型用于EMC热老化收缩，将材料、几何、工况和测试结果连成证据链。图表应重点看翘曲测量、收缩参数和FEA对比，这些信息决定模型和寿命判断是否可信。

图片来源：Technology and Research | 考虑EMC热老化收缩以提升异构集成晶圆级封装翘曲的工艺路径、互连结构或方案细节

核心结论：关键结论是说明翘曲


仿真


必须纳入后续热历史而非只看模塑固化。结合EMC热老化收缩中的EMC热老化收缩与翘曲预测相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Technology and Research | 考虑EMC热老化收缩以提升异构集成晶圆级封装翘曲的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

TU Dr


esd


en · 6页 · 热机械耦合与可靠性相互作用

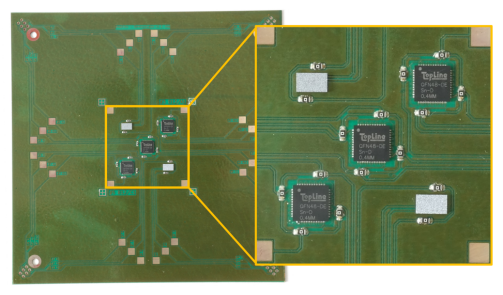

QFN、倒装芯片与片式电阻焊点互连的高温冲击测试

High Temperature Shock Testing on QFN, Flip-Chip and Chip Resistor Solder Interconnects

问题聚焦：报告聚焦高温冲击下焊点互连可靠性，观察点落在高温冲击焊点测试。核心不是简单判断通过或失效，而是识别高温环境会放大QFN、倒装芯片和片式电阻焊点的冲击失效。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：TU Dresden | QFN、倒装芯片与片式电阻焊点互连的高温冲击测试的问题场景、样品结构或系统架构

解决思路：解决思路是把板级高温冲击测试、试验载具和焊点失效生成用于高温冲击焊点测试，将材料、几何、工况和测试结果连成证据链。图表应重点看试验载具、冲击条件和失效统计，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把机械冲击可靠性从室温评价推进到复合载荷条件。结合高温冲击焊点测试中的125 °C，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。这一判断也为后续逐篇精读留下明确抓手。

图片来源：TU Dresden | QFN、倒装芯片与片式电阻焊点互连的高温冲击测试的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

高电流与高功率封装可靠性（7篇）

C. Uyemura & Co., Ltd. · 5页 · 高电流与高功率封装可靠性

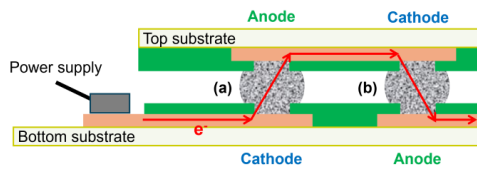

ENEPES表面处理提升焊点电迁移可靠性

ENEPES as an Effective Su


rf


ace Finish for Enhancing Electromigration Reliability in Solder Joints

问题聚焦：报告聚焦高电流互连电迁移可靠性，观察点落在ENEPES银表面处理。核心不是简单判断通过或失效，而是识别高电流密度下焊点、RDL或互连中的电迁移、焦耳热和微结构退化。这决定后续要从材料、结构和载荷边界解释失效起点。

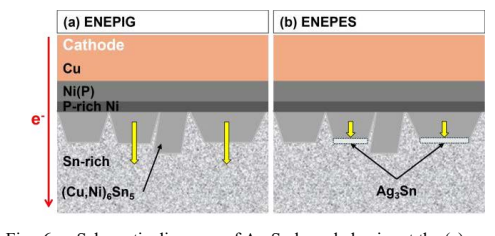

图片来源：C. Uyemura & Co., Ltd. | ENEPES表面处理提升焊点电迁移可靠性的问题场景、样品结构或系统架构

解决思路：解决思路是把高温通流测试、原位监测、EBSD/显微结构和寿命预测用于ENEPES银表面处理，将材料、几何、工况和测试结果连成证据链。图表应重点看电迁移空洞、晶粒取向和寿命曲线，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合ENEPES银表面处理中的0.05 µm、0.2 µm、150 °C，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：C. Uyemura & Co., Ltd. | ENEPES表面处理提升焊点电迁移可靠性的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Microsoft Hillsboro · 4页 · 高电流与高功率封装可靠性

面向数据中心的直达硅片微流道冷却可靠性方案

Direct to Silicon Microfluidic Cooling for Datacenters

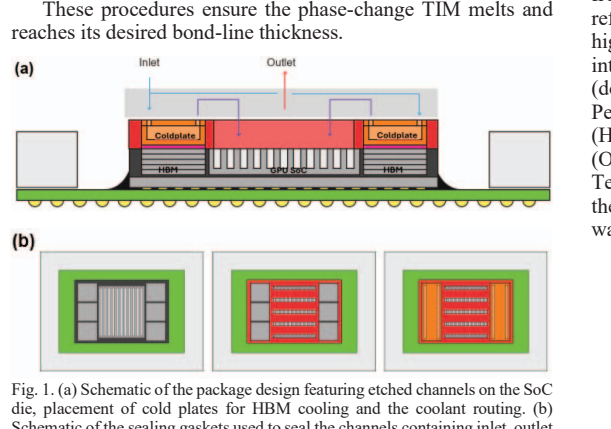

问题聚焦：报告聚焦高功率芯片冷却可靠性，观察点落在直达硅片微流道冷却。核心不是简单判断通过或失效，而是识别AI/HPC高功耗芯片中局部热点和封装内热阻限制可靠运行。这决定后续要从材料、结构和载荷边界解释失效起点。

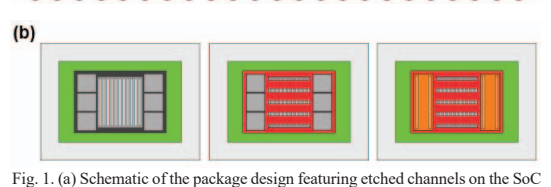

图片来源：Microsoft Hillsboro | 面向数据中心的直达硅片微流道冷却可靠性方案的问题场景、样品结构或系统架构

解决思路：解决思路是把直达硅片微流道、两相射流、液态金属或热针结构验证用于直达硅片微流道冷却，将材料、几何、工况和测试结果连成证据链。图表应重点看冷却结构、温度云图和热阻/流量曲线，这些信息决定模型和寿命判断是否可信。

图片来源：Microsoft Hillsboro | 面向数据中心的直达硅片微流道冷却可靠性方案的工艺路径、互连结构或方案细节

核心结论：关键结论是说明热管理已成为可靠性边界的一部分，而非独立散热附件。结合直达硅片微流道冷却中的高功率芯片冷却可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Microsoft Hillsboro | 面向数据中心的直达硅片微流道冷却可靠性方案的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

University of Texas at Arlington · 5页 · 高电流与高功率封装可靠性

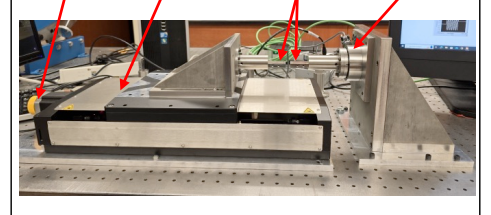

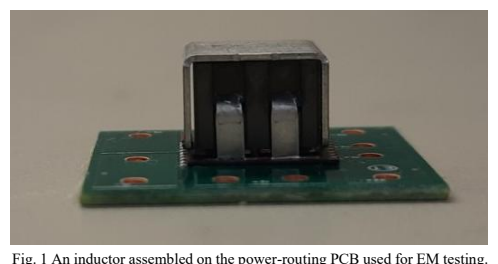

极端电流条件下焊点互连可靠性测试平台

Enabling Reliability Testing of Solder Interconnects Under Extreme Current

问题聚焦：报告聚焦高电流互连电迁移可靠性，观察点落在极端电流焊点测试平台。核心不是简单判断通过或失效，而是识别高电流密度下焊点、RDL或互连中的电迁移、焦耳热和微结构退化。这决定后续要从材料、结构和载荷边界解释失效起点。

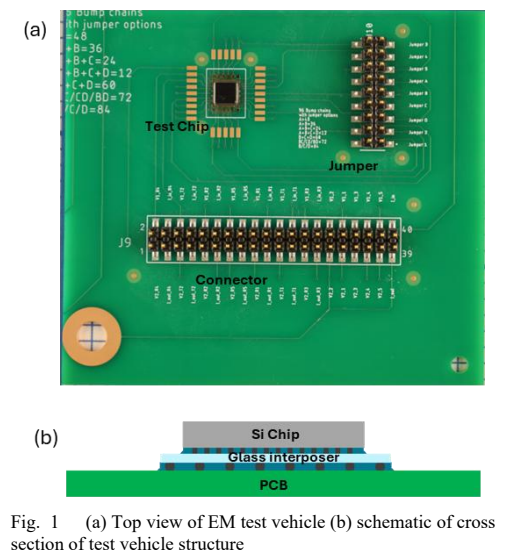

图片来源：University of Texas at Arlington | 极端电流条件下焊点互连可靠性测试平台的问题场景、样品结构或系统架构

解决思路：解决思路是把高温通流测试、原位监测、EBSD/显微结构和寿命预测用于极端电流焊点测试平台，将材料、几何、工况和测试结果连成证据链。图表应重点看电迁移空洞、晶粒取向和寿命曲线，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合极端电流焊点测试平台中的高电流互连电迁移可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：University of Texas at Arlington | 极端电流条件下焊点互连可靠性测试平台的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Cisco Systems · 8页 · 高电流与高功率封装可靠性

高电流密度下铜芯焊点互连的机械剪切强度

Cu-core solder interconnect mechanical shear strength under high current density

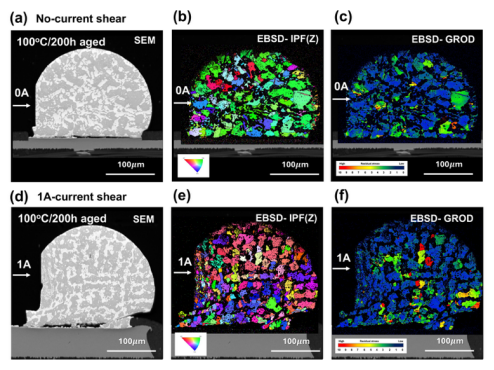

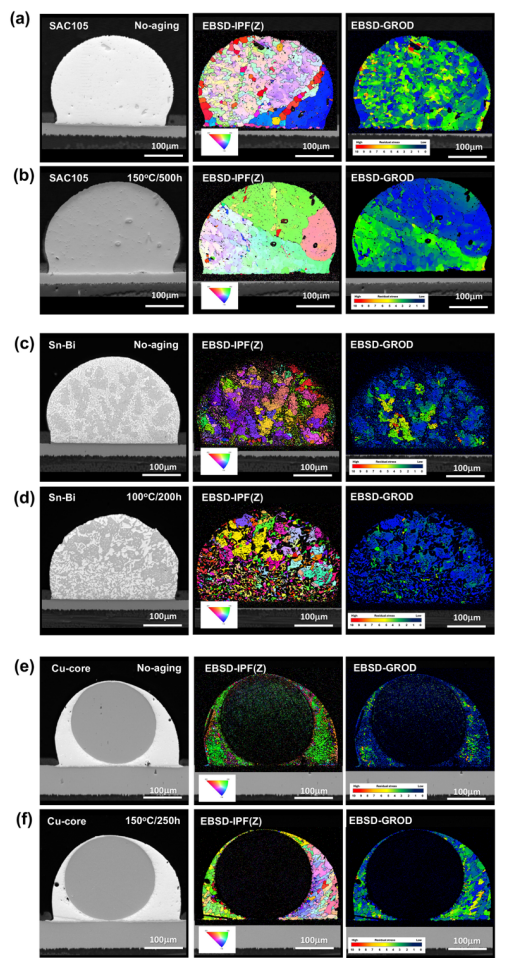

问题聚焦：报告聚焦高电流互连电迁移可靠性，观察点落在铜芯焊点剪切强度。核心不是简单判断通过或失效，而是识别高电流密度下焊点、RDL或互连中的电迁移、焦耳热和微结构退化。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Cisco Systems | 高电流密度下铜芯焊点互连的机械剪切强度的问题场景、样品结构或系统架构

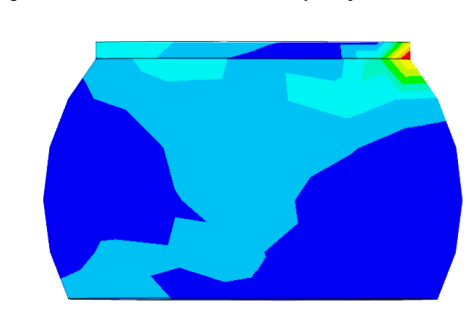

解决思路：解决思路是把高温通流测试、原位监测、EBSD/显微结构和寿命预测用于铜芯焊点剪切强度，将材料、几何、工况和测试结果连成证据链。图表应重点看电迁移空洞、晶粒取向和寿命曲线，这些信息决定模型和寿命判断是否可信。

图片来源：Cisco Systems | 高电流密度下铜芯焊点互连的机械剪切强度的工艺路径、互连结构或方案细节

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合铜芯焊点剪切强度中的300mm，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。这一判断也为后续逐篇精读留下明确抓手。

备注：本篇导读，详细内容请在知识星球中查阅。

Auburn University · 9页 · 高电流与高功率封装可靠性

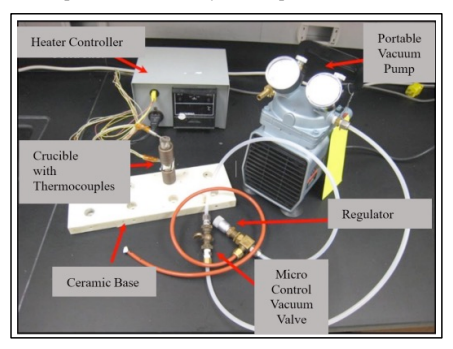

老化SAC/LTS混合焊点的微结构演化与机械性能关联

Evolution and Correlation of Microstructure and Mechanical Properties in Aged SAC/LTS Hybrid Solder Joints

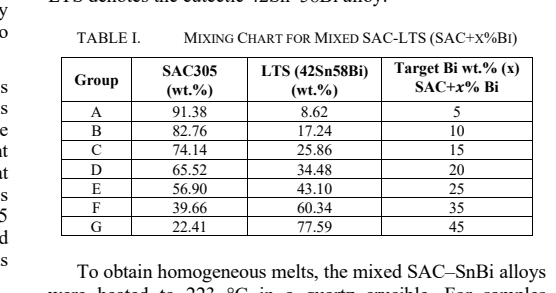

问题聚焦：报告聚焦高功率芯片冷却可靠性，观察点落在SAC/LTS混合焊点老化。核心不是简单判断通过或失效，而是识别AI/HPC高功耗芯片中局部热点和封装内热阻限制可靠运行。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Auburn University | 老化SAC/LTS混合焊点的微结构演化与机械性能的问题场景、样品结构或系统架构

解决思路：解决思路是把直达硅片微流道、两相射流、液态金属或热针结构验证用于SAC/LTS混合焊点老化，将材料、几何、工况和测试结果连成证据链。图表应重点看冷却结构、温度云图和热阻/流量曲线，这些信息决定模型和寿命判断是否可信。

图片来源：Auburn University | 老化SAC/LTS混合焊点的微结构演化与机械性能的工艺路径、互连结构或方案细节

核心结论：关键结论是说明热管理已成为可靠性边界的一部分，而非独立散热附件。结合SAC/LTS混合焊点老化中的190 °C、100 °C，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Auburn University | 老化SAC/LTS混合焊点的微结构演化与机械性能的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

The State University · 8页 · 高电流与高功率封装可靠性

2.5D封装中电迁移空洞演化的时间分辨三维X射线成像

Time-Resolved 3D X-ray Imaging of Electromigration Void Evolution in 2.5D Package

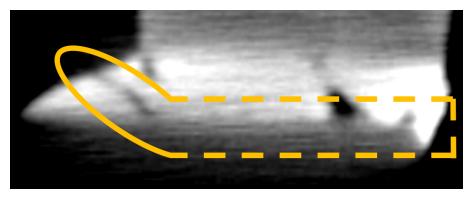

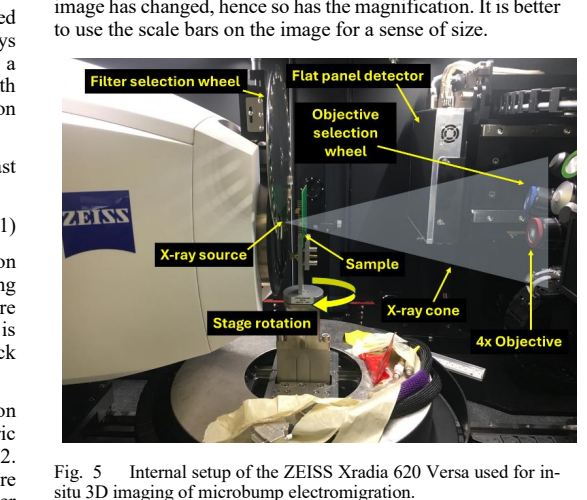

问题聚焦：报告聚焦高电流互连电迁移可靠性，观察点落在原位三维X射线空洞追踪。核心不是简单判断通过或失效，而是识别高电流密度下焊点、RDL或互连中的电迁移、焦耳热和微结构退化。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：The State University | 2.5D封装中电迁移空洞演化的时间分辨三维X射线的问题场景、样品结构或系统架构

解决思路：解决思路是把高温通流测试、原位监测、EBSD/显微结构和寿命预测用于原位三维X射线空洞追踪，将材料、几何、工况和测试结果连成证据链。图表应重点看电迁移空洞、晶粒取向和寿命曲线，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合原位三维X射线空洞追踪中的高电流互连电迁移可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：The State University | 2.5D封装中电迁移空洞演化的时间分辨三维X射线的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Hanyang University · 6页 · 高电流与高功率封装可靠性

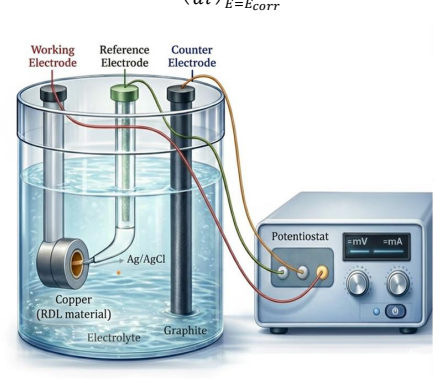

电镀电流密度对RDL电化学可靠性的影响与寿命预测

Effects of Plating Current Density on Electrochemical Reliability of RDL: In-Situ Electrochemical Migration Testing and Time-to-Failure Prediction

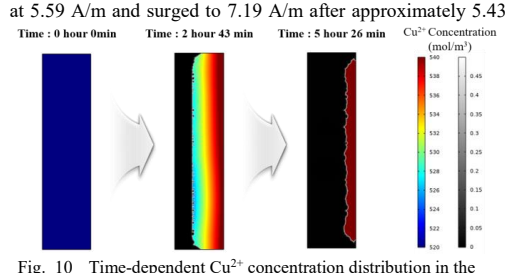

问题聚焦：报告聚焦高电流互连电迁移可靠性，观察点落在RDL电镀电流密度。核心不是简单判断通过或失效，而是识别高电流密度下焊点、RDL或互连中的电迁移、焦耳热和微结构退化。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Hanyang University | 电镀电流密度对RDL电化学可靠性的影响与寿命预测的问题场景、样品结构或系统架构

解决思路：解决思路是把高温通流测试、原位监测、EBSD/显微结构和寿命预测用于RDL电镀电流密度，将材料、几何、工况和测试结果连成证据链。图表应重点看电迁移空洞、晶粒取向和寿命曲线，这些信息决定模型和寿命判断是否可信。

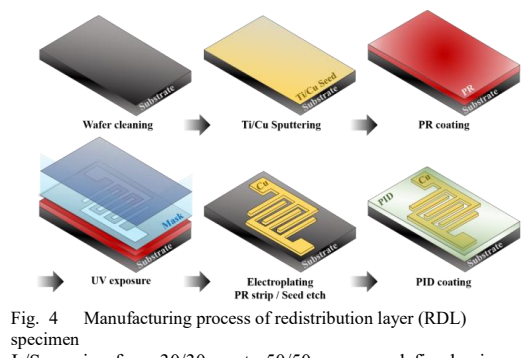

图片来源：Hanyang University | 电镀电流密度对RDL电化学可靠性的影响与寿命预测的工艺路径、互连结构或方案细节

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合RDL电镀电流密度中的高电流互连电迁移可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Hanyang University | 电镀电流密度对RDL电化学可靠性的影响与寿命预测的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

焊料与通孔互连的材料及工艺创新（7篇）

Intel


Corporation · 5页 · 焊料与通孔互连的材料及工艺创新

4倍光罩尺寸芯片堆叠的无助焊剂热压键合

Fluxless Thermo-Compression Bonding of 4X Reticle Die Stack

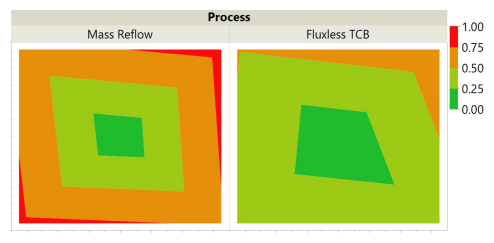

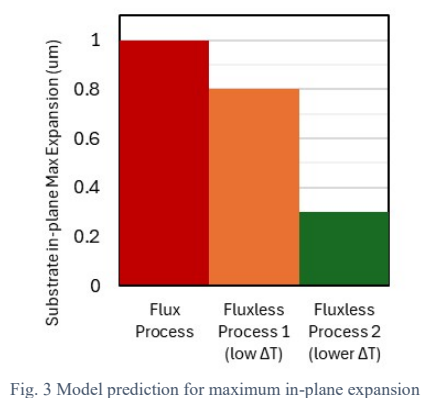

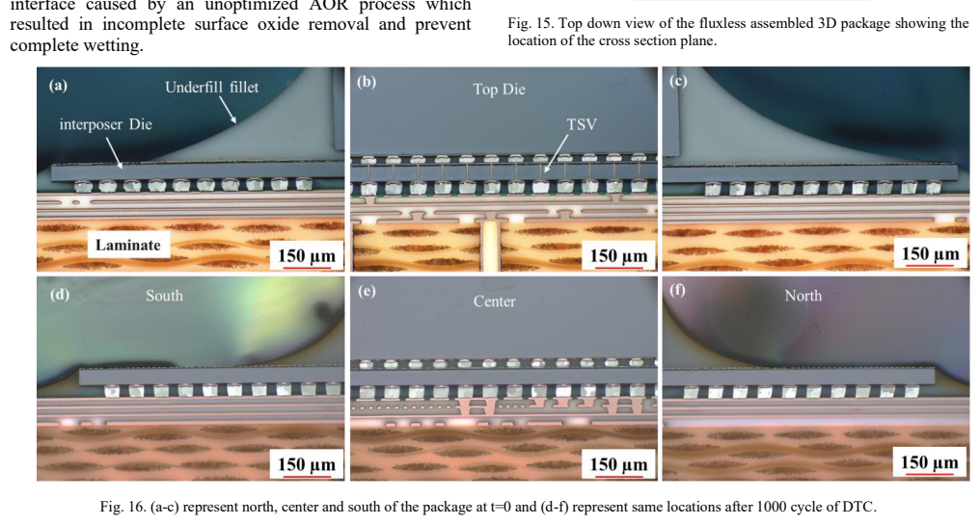

问题聚焦：报告聚焦细间距键合界面可靠性，观察点落在4倍光罩芯片堆叠TCB。核心不是简单判断通过或失效，而是识别细间距键合互连在无助焊剂、低污染和热载荷下的界面完整性。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Intel Corporation | 4倍光罩尺寸芯片堆叠的无助焊剂热压键合的问题场景、样品结构或系统架构

解决思路：解决思路是把UV活化、等离子表面处理、TCB或混合键合测试用于4倍光罩芯片堆叠TCB，将材料、几何、工况和测试结果连成证据链。图表应重点看键合流程、界面截面和剪切/热测试，这些信息决定模型和寿命判断是否可信。

图片来源：Intel Corporation | 4倍光罩尺寸芯片堆叠的无助焊剂热压键合的工艺路径、互连结构或方案细节

核心结论：关键结论是把键合界面可靠性和制程洁净度绑定到3D集成窗口。结合4倍光罩芯片堆叠TCB中的细间距键合界面可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

Hanyang University · 7页 · 焊料与通孔互连的材料及工艺创新

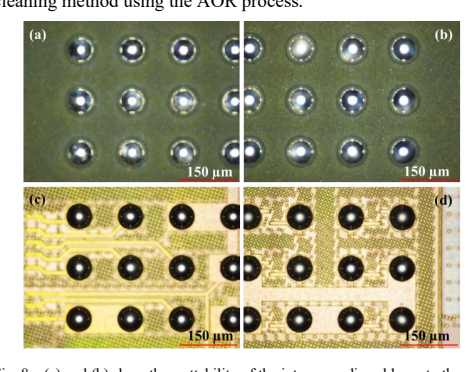

紫外活化简化无助焊剂键合并实现高可靠细间距互连

Sim


plified Fluxless Bonding via Ultraviolet Activation: Enabling High-Reliability Fine-Pitch Interconnections

问题聚焦：报告聚焦细间距键合界面可靠性，观察点落在紫外活化无助焊剂键合。核心不是简单判断通过或失效，而是识别细间距键合互连在无助焊剂、低污染和热载荷下的界面完整性。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Hanyang University | 紫外活化简化无助焊剂键合并实现高可靠细间距互连的问题场景、样品结构或系统架构

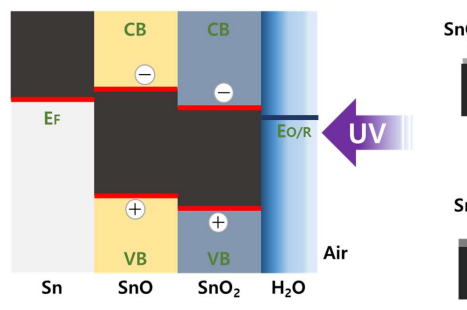

解决思路：解决思路是把UV活化、等离子表面处理、TCB或混合键合测试用于紫外活化无助焊剂键合，将材料、几何、工况和测试结果连成证据链。图表应重点看键合流程、界面截面和剪切/热测试，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把键合界面可靠性和制程洁净度绑定到3D集成窗口。结合紫外活化无助焊剂键合中的细间距键合界面可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Hanyang University | 紫外活化简化无助焊剂键合并实现高可靠细间距互连的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

IBM Research · 7页 · 焊料与通孔互连的材料及工艺创新

原位常压等离子处理实现25微米间距无助焊剂TCB微凸点

Fluxless TCB with in-situ Atmospheric Pressure Plasma Surface Treatment Enabling 25-micron Pitch Solder Micro-Bu


mps


for 3D Integration

问题聚焦：报告聚焦高电流互连电迁移可靠性，观察点落在等离子处理25微米微凸点。核心不是简单判断通过或失效，而是识别高电流密度下焊点、RDL或互连中的电迁移、焦耳热和微结构退化。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：IBM Research | 原位常压等离子处理实现25微米间距无助焊剂TCB的问题场景、样品结构或系统架构

解决思路：解决思路是把高温通流测试、原位监测、EBSD/显微结构和寿命预测用于等离子处理25微米微凸点，将材料、几何、工况和测试结果连成证据链。图表应重点看电迁移空洞、晶粒取向和寿命曲线，这些信息决定模型和寿命判断是否可信。

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合等离子处理25微米微凸点中的50°C、125°C，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：IBM Research | 原位常压等离子处理实现25微米间距无助焊剂TCB的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

IMEC Leuven · 6页 · 焊料与通孔互连的材料及工艺创新

超导与导热TSV的制程及低温测试

Processing and cold testing of superconducting and thermal conducting TSVs

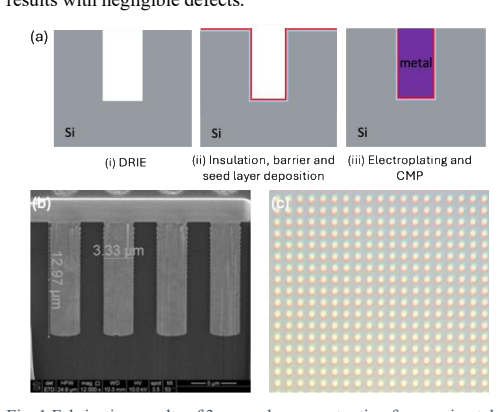

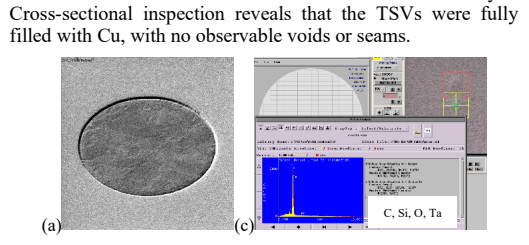

问题聚焦：报告聚焦TSV应力与低温可靠性，观察点落在超导与导热TSV低温测试。核心不是简单判断通过或失效，而是识别TSV中的热机械应力、低温导通或晶粒微结构会影响互连可靠性。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：IMEC Leuven | 超导与导热TSV的制程及低温测试的问题场景、样品结构或系统架构

解决思路：解决思路是把EBSD、机器学习、低温测试或TSV结构制程评估用于超导与导热TSV低温测试，将材料、几何、工况和测试结果连成证据链。图表应重点看TSV截面、应力预测和低温/电性测试，这些信息决定模型和寿命判断是否可信。

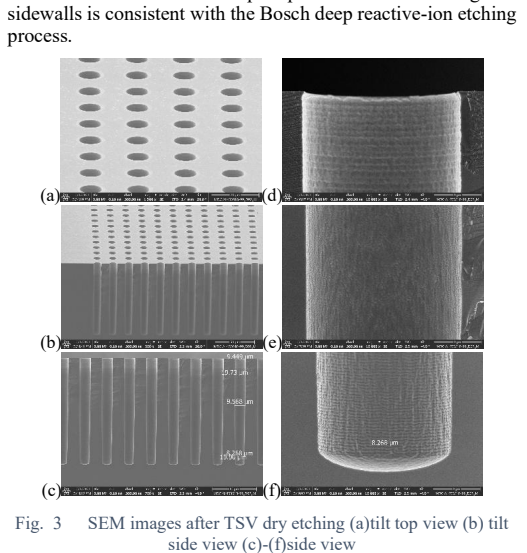

图片来源：IMEC Leuven | 超导与导热TSV的制程及低温测试的工艺路径、互连结构或方案细节

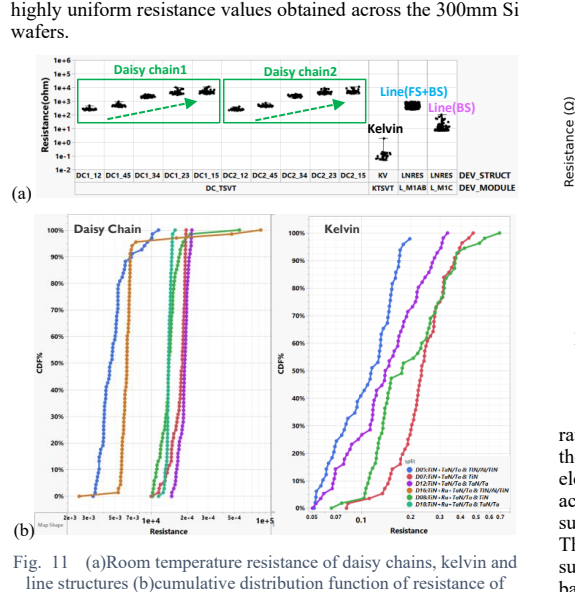

核心结论：关键结论是把TSV可靠性从几何设计推进到材料微结构和工况协同。结合超导与导热TSV低温测试中的300mm，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：IMEC Leuven | 超导与导热TSV的制程及低温测试的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Institute of Science Tokyo · 5页 · 焊料与通孔互连的材料及工艺创新

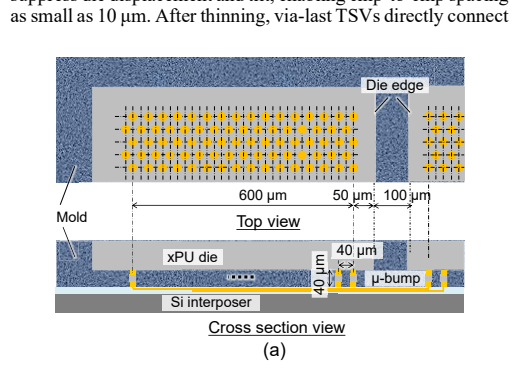

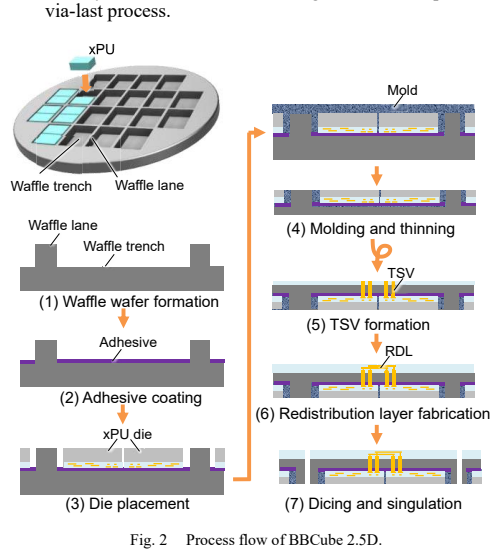

BBCube 2.5D：基于Waffle-Wafer与后制TSV的无凸点高密度芯粒互连

BBCube 2.5D: A Bumpless 2.5D Integration Technology Enabling High-Density Inter-Chiplet Interconnection Using Waffle-Wafer and Via-Last TSVs

问题聚焦：报告聚焦TSV应力与低温可靠性，观察点落在BBCube无凸点2.5D互连。核心不是简单判断通过或失效，而是识别TSV中的热机械应力、低温导通或晶粒微结构会影响互连可靠性。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Institute of Science Tokyo | BBCube 2.5D：基于Waffle-Waf的问题场景、样品结构或系统架构

解决思路：作者把建模、实验与失效表征用于BBCube 2.5D：基于Wa，围绕关键结构提取应力、裂纹、寿命或电性证据。图表重点在验证链条是否闭合。这些证据决定模型能否支撑真实封装场景。

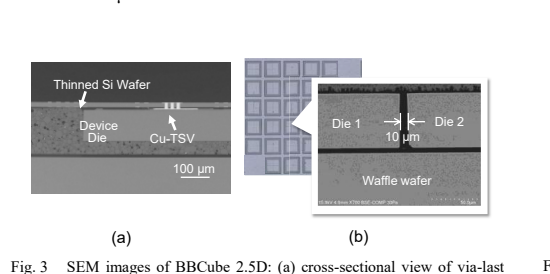

图片来源：Institute of Science Tokyo | BBCube 2.5D：基于Waffle-Waf的工艺路径、互连结构或方案细节

核心结论：关键结论是把TSV可靠性从几何设计推进到材料微结构和工况协同。结合BBCube无凸点2.5D互连中的10 μm，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

图片来源：Institute of Science Tokyo | BBCube 2.5D：基于Waffle-Waf的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

University of California · 8页 · 焊料与通孔互连的材料及工艺创新

基于EBSD晶粒微结构的机器学习TSV应力预测

TSV Stress Prediction via Machine Learning Based on EBSD Grain Microstructure

问题聚焦：报告聚焦TSV应力与低温可靠性，观察点落在EBSD驱动TSV应力预测。核心不是简单判断通过或失效，而是识别TSV中的热机械应力、低温导通或晶粒微结构会影响互连可靠性。这决定后续要从材料、结构和载荷边界解释失效起点。

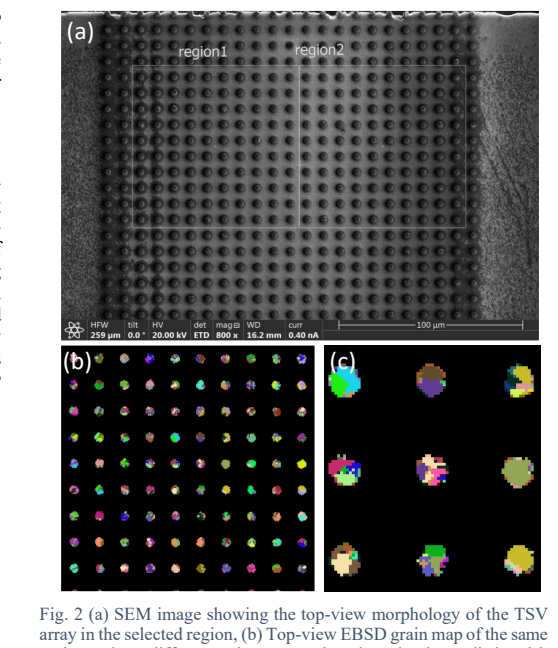

图片来源：University of California | 基于EBSD晶粒微结构的机器学习TSV应力预测的问题场景、样品结构或系统架构

解决思路：解决思路是把EBSD、机器学习、低温测试或TSV结构制程评估用于EBSD驱动TSV应力预测，将材料、几何、工况和测试结果连成证据链。图表应重点看TSV截面、应力预测和低温/电性测试，这些信息决定模型和寿命判断是否可信。

图片来源：University of California | 基于EBSD晶粒微结构的机器学习TSV应力预测的工艺路径、互连结构或方案细节

核心结论：关键结论是把TSV可靠性从几何设计推进到材料微结构和工况协同。结合EBSD驱动TSV应力预测中的TSV应力与低温可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

Tohoku University · 7页 · 焊料与通孔互连的材料及工艺创新

1毫米厚全玻璃晶圆铜TGV的定制电镀与无接触等静压退火

Chemically Tailored Cu-Electroplating and Contactless Isostatic Annealing of 1-mm-Thick Full Glass Wafer Cu Through-Glass-Vias

问题聚焦：报告聚焦玻璃通孔热机械可靠性，观察点落在厚玻璃晶圆铜TGV填孔。核心不是简单判断通过或失效，而是识别玻璃通孔中铜、玻璃与衬层CTE失配带来的热循环应力和位移。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Tohoku University | 1毫米厚全玻璃晶圆铜TGV的定制电镀与无接触等静的问题场景、样品结构或系统架构

解决思路：解决思路是把三维FEA、DIC测量和衬层材料/厚度对比用于厚玻璃晶圆铜TGV填孔，将材料、几何、工况和测试结果连成证据链。图表应重点看TGV截面、应力云图和热循环验证，这些信息决定模型和寿命判断是否可信。

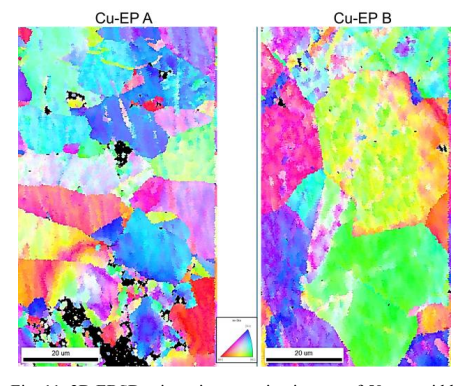

图片来源：Tohoku University | 1毫米厚全玻璃晶圆铜TGV的定制电镀与无接触等静的工艺路径、互连结构或方案细节

核心结论：关键结论是把TGV几何、衬层和材料工程转化为可优化的可靠性窗口。结合厚玻璃晶圆铜TGV填孔中的玻璃通孔热机械可靠性相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

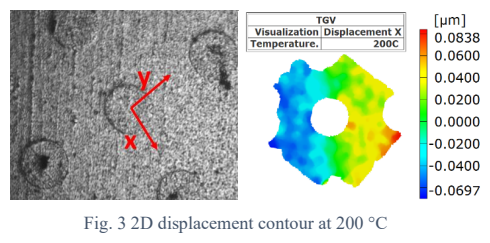

图片来源：Tohoku University | 1毫米厚全玻璃晶圆铜TGV的定制电镀与无接触等静的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

汽车、AI与先进互连封装可靠性（7篇）

NXP


Semiconductors · 6页 · 汽车、AI与先进互连封装可靠性

铋含量与表面处理对倒装BGA焊点热机械可靠性的影响

Understanding the Effect of Bismuth and Surface Finish on Thermo-mechanical Reliability of Flip-Chip BGA Solder joints

问题聚焦：报告聚焦BGA与混合焊点疲劳寿命，观察点落在铋含量与表面处理。核心不是简单判断通过或失效，而是识别BGA/混合焊点在热循环、蠕变和合金成分梯度下的疲劳寿命。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：NXP Semiconductors | 铋含量与表面处理对倒装BGA焊点热机械可靠性的影的问题场景、样品结构或系统架构

解决思路：解决思路是把温循测试、剪切/蠕变测试、SEM/EBSD和有限元模型用于铋含量与表面处理，将材料、几何、工况和测试结果连成证据链。图表应重点看焊点截面、裂纹路径和疲劳寿命曲线，这些信息决定模型和寿命判断是否可信。

图片来源：NXP Semiconductors | 铋含量与表面处理对倒装BGA焊点热机械可靠性的影的工艺路径、互连结构或方案细节

核心结论：关键结论是把焊料成分、表面处理和微结构演化纳入板级寿命预测。结合铋含量与表面处理中的BGA与混合焊点疲劳寿命相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

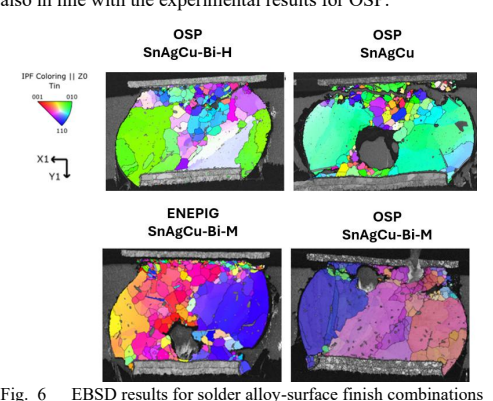

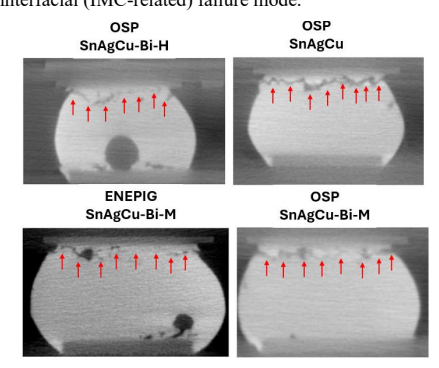

图片来源：NXP Semiconductors | 铋含量与表面处理对倒装BGA焊点热机械可靠性的影的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Auburn University · 8页 · 汽车、AI与先进互连封装可靠性

面向电子封装PHM的实时电阻监测架构

A Real-Time Resistance Monitoring Architecture for Prognostics and Health Management of Electronic Packages

问题聚焦：报告聚焦面向电子封装PHM的实时电阻监测架构，观察点落在实时电阻PHM监测。核心不是简单判断通过或失效，而是识别先进封装结构在热、机械、电和材料耦合载荷下的寿命边界。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Auburn University | 面向电子封装PHM的实时电阻监测架构的问题场景、样品结构或系统架构

解决思路：解决思路是把有限元建模、实验表征与失效分析用于实时电阻PHM监测，将材料、几何、工况和测试结果连成证据链。图表应重点看应力分布、失效位置与测试曲线，这些信息决定模型和寿命判断是否可信。

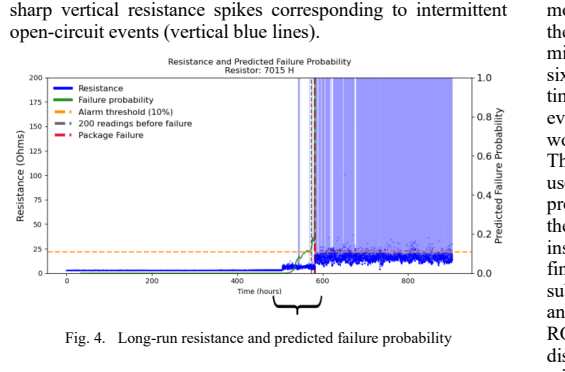

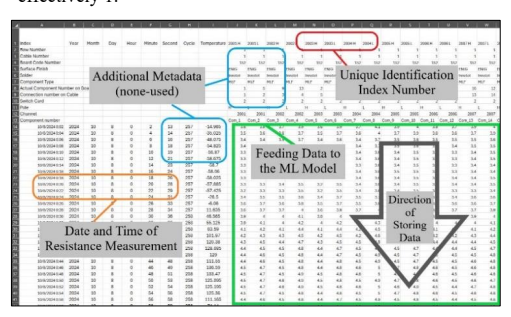

图片来源：Auburn University | 面向电子封装PHM的实时电阻监测架构的工艺路径、互连结构或方案细节

核心结论：关键结论是把单次可靠性测试转化为可解释的设计约束。结合实时电阻PHM监测中的面向电子封装PHM的实时电阻监测相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

Rene


sas


Electronics Corporation · 6页 · 汽车、AI与先进互连封装可靠性

面向2.5D芯粒集成的微铜柱凸点车规可靠性

Automotive Reliability of Micro–Cu Pillar Bumps for 2.5D Chiplet Integration

问题聚焦：报告聚焦面向2.5D芯粒集成的微铜柱凸点，核心是识别材料、结构和载荷耦合下的失效起点。它不是单次通过测试，而是为可靠性设计找到可解释的边界。这使报告能够服务于后续结构选择和可靠性验证。

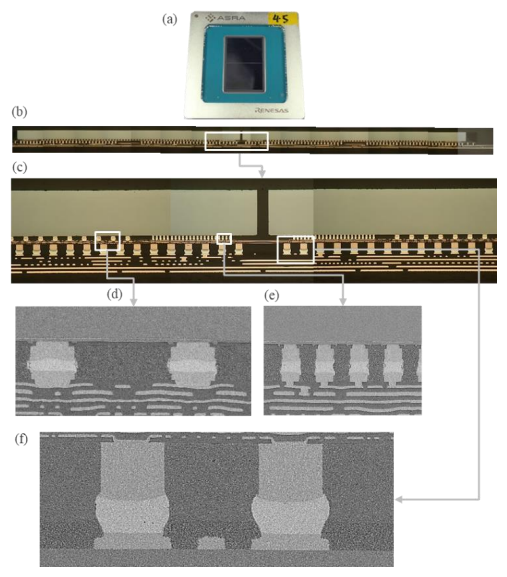

图片来源：Renesas Electronics Corporation | 面向2.5D芯粒集成的微铜柱凸点车规可靠性的问题场景、样品结构或系统架构

解决思路：作者把建模、实验与失效表征用于面向2.5D芯粒集成的微铜柱凸点，围绕关键结构提取应力、裂纹、寿命或电性证据。图表重点在验证链条是否闭合。这些证据决定模型能否支撑真实封装场景。

图片来源：Renesas Electronics Corporation | 面向2.5D芯粒集成的微铜柱凸点车规可靠性的工艺路径、互连结构或方案细节

核心结论：关键结论是把电流管理和微结构控制纳入高功率封装可靠性设计。结合面向2.5D芯粒集成的微铜柱凸点车规中的58 μm，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

Advanced Semiconductor Engineering, Inc. · 5页 · 汽车、AI与先进互连封装可靠性

面向RDL纳米缺陷的先进封装故障定位增强方法

Enhanced Fault Localization Approach for Advanced Packaging with RDL Interconnection Nano-Defects

问题聚焦：报告聚焦先进封装故障定位与根因分析，观察点落在RDL纳米缺陷故障定位。核心不是简单判断通过或失效，而是识别先进封装中RDL纳米缺陷或3D模块损伤难以快速定位根因。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：Advanced Semiconductor Engineering, Inc. | 面向RDL纳米缺陷的先进封装故障定位增强方法的问题场景、样品结构或系统架构

解决思路：解决思路是把故障隔离、实时监测、断面分析和多源证据关联用于RDL纳米缺陷故障定位，将材料、几何、工况和测试结果连成证据链。图表应重点看定位流程、缺陷图像和根因证据链，这些信息决定模型和寿命判断是否可信。

图片来源：Advanced Semiconductor Engineering, Inc. | 面向RDL纳米缺陷的先进封装故障定位增强方法的工艺路径、互连结构或方案细节

核心结论：关键结论是把失效分析从事后观察推进到可定位、可追踪的诊断流程。结合RDL纳米缺陷故障定位中的2 μm，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

Seoul National University · 6页 · 汽车、AI与先进互连封装可靠性

细间距混合铜键合中漏电流对键合介质的依赖关系

Dependence of Leakage Current Characteristics on Bonding Dielectrics in Fine-Pitch Hybrid Cu Bonding

问题聚焦：报告聚焦混合铜键合介质漏电，核心问题是细间距Cu-Cu键合中SiCN、SiO2等介质组合会改变电场集中、缺陷通道和漏电起点。这不是电迁移问题，而是绝缘界面可靠性问题。

图片来源：Seoul National University | 细间距混合铜键合中漏电流对键合介质的依赖关系的问题场景、样品结构或系统架构

解决思路：作者通过comb-to-comb结构、介质堆栈对比与I-V/击穿测试建立证据链，把不同键合介质、线对数量和界面缺陷放在同一评价框架中。图表应重点看结构示意、截面和漏电曲线。

图片来源：Seoul National University | 细间距混合铜键合中漏电流对键合介质的依赖关系的工艺路径、互连结构或方案细节

核心结论：核心结论是介质选择会直接改变混合键合电性可靠性窗口。报告提醒细间距混合铜键合不能只看键合强度和对准精度，还必须把介质漏电和击穿裕量纳入设计与验收标准，形成可复核的电性失效判据。

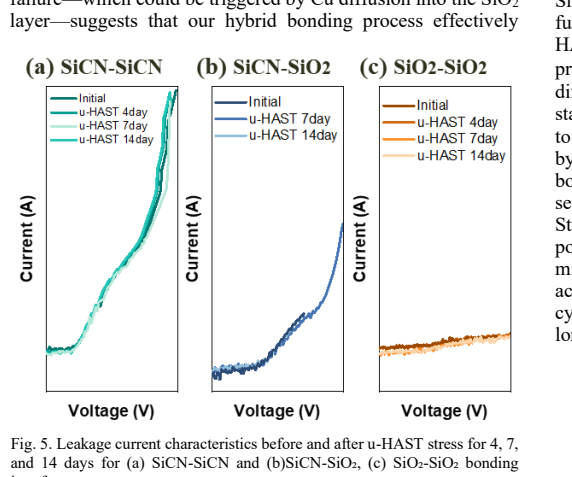

图片来源：Seoul National University | 细间距混合铜键合中漏电流对键合介质的依赖关系的测试结果、性能曲线或可靠性数据

备注：本篇导读，详细内容请在知识星球中查阅。

Samsung Electronics Co. Ltd. · 5页 · 汽车、AI与先进互连封装可靠性

利用PSPI与缓冲RDL铜柱凸点提升ULK FC-QFN可靠性

Reliability Enhancement of FC-QFN Packages Using Cu Pillar Bump with PSPI and Buffer RDL for ULK

问题聚焦：报告聚焦利用PSPI与缓冲RDL铜柱凸点，核心是识别材料、结构和载荷耦合下的失效起点。它不是单次通过测试，而是为可靠性设计找到可解释的边界。这使报告能够服务于后续结构选择和可靠性验证。

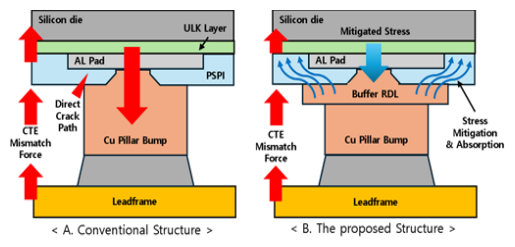

图片来源：Samsung Electronics Co. Ltd. | 利用PSPI与缓冲RDL铜柱凸点提升ULK FC的问题场景、样品结构或系统架构

解决思路：作者把建模、实验与失效表征用于利用PSPI与缓冲RDL铜柱凸点，围绕关键结构提取应力、裂纹、寿命或电性证据。图表重点在验证链条是否闭合。这些证据决定模型能否支撑真实封装场景。

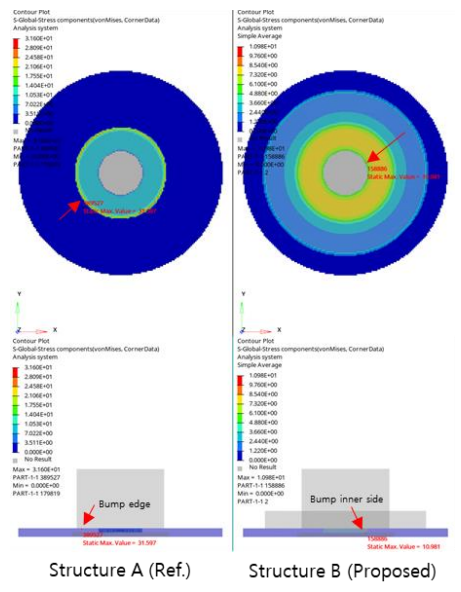

图片来源：Samsung Electronics Co. Ltd. | 利用PSPI与缓冲RDL铜柱凸点提升ULK FC的工艺路径、互连结构或方案细节

核心结论：关键结论是把焊料成分、表面处理和微结构演化纳入板级寿命预测。结合利用PSPI与缓冲RDL铜柱凸点提升中的BGA与混合焊点疲劳寿命相关图表，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。

备注：本篇导读，详细内容请在知识星球中查阅。

National Yang Ming Chiao Tung University · 5页 · 汽车、AI与先进互连封装可靠性

面向下一代3D集成的10秒铜/聚合物混合键合可靠性评估

Reliability Evaluation of 10-Second Cu/Polymer Hybrid Bonding for Next-Generation 3D Integration

问题聚焦：报告聚焦细间距键合界面可靠性，观察点落在10秒铜/聚合物混合键合。核心不是简单判断通过或失效，而是识别细间距键合互连在无助焊剂、低污染和热载荷下的界面完整性。这决定后续要从材料、结构和载荷边界解释失效起点。

图片来源：National Yang Ming Chiao Tung University | 面向下一代3D集成的10秒铜/聚合物混合键合可靠的问题场景、样品结构或系统架构

解决思路：解决思路是把UV活化、等离子表面处理、TCB或混合键合测试用于10秒铜/聚合物混合键合，将材料、几何、工况和测试结果连成证据链。图表应重点看键合流程、界面截面和剪切/热测试，这些信息决定模型和寿命判断是否可信。

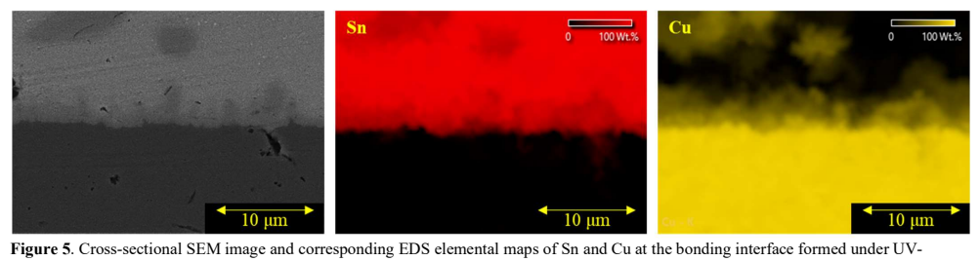

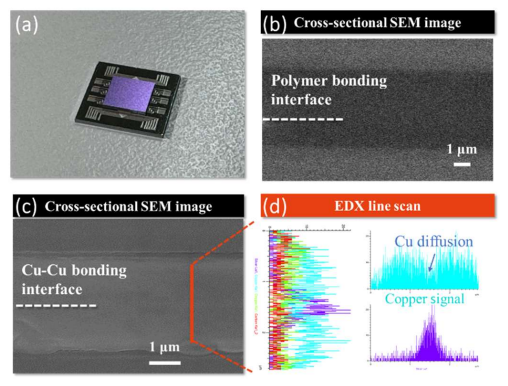

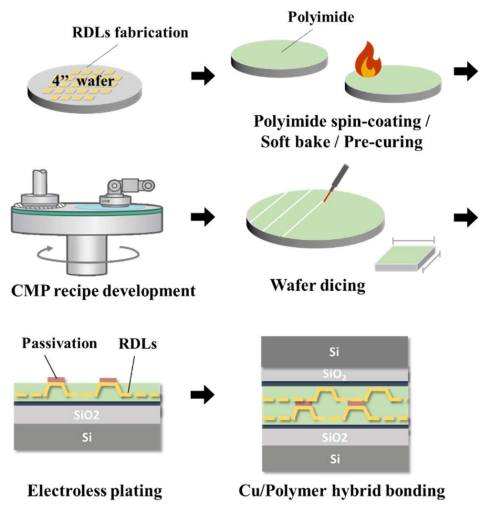

图片来源：National Yang Ming Chiao Tung University | 面向下一代3D集成的10秒铜/聚合物混合键合可靠的工艺路径、互连结构或方案细节

核心结论：关键结论是把键合界面可靠性和制程洁净度绑定到3D集成窗口。结合10秒铜/聚合物混合键合中的150 °C、200 °C，使报告价值从单项测试结果延伸到设计窗口、寿命边界和工程取舍。
