射频测试中，干簧继电器上板后的性能你还能复现吗？

在


半导体

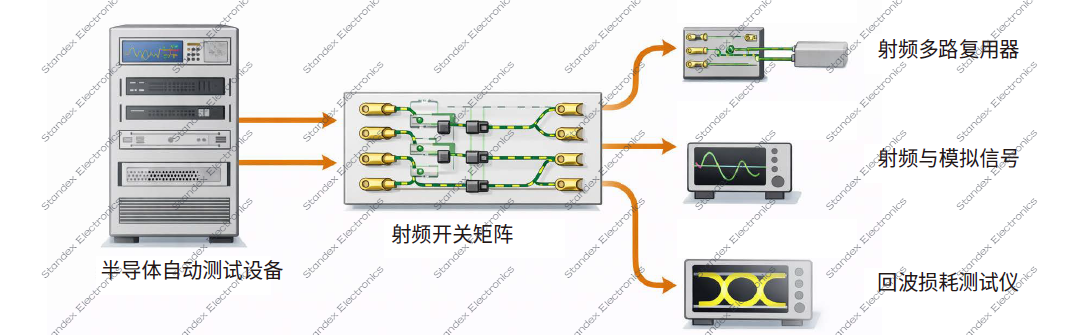

ATE、


射频




仪器仪表


及高速数字验证系统中，


工程师


常遇到一类典型问题：继电器数据手册提供的指标在实验室条件下表现良好，但集成至实际


PCB


后，系统级插入损耗、回波损耗和隔离度指标出现明显劣化。这一偏差并非源于器件本身缺陷，而是由于高频条件下，


信号


完整性受整个传输路径中多重因素影响—。

干簧继电器

因其内部结构近似同轴传输线，具备寄生


电容


小、阻抗连续性好的优势，理论可支持


DC


至20GHz频段。

斯丹电子（Standex Detect）射频板工程指南

，探讨为何射频评估板至关重要、射频演示版如何支持实际测试系统、如何将评估转化为设计、降低风险的实用路径等，为工程设计提供可复现、可对比的评估依据。

一、为何在射频应用中使用干簧继电器

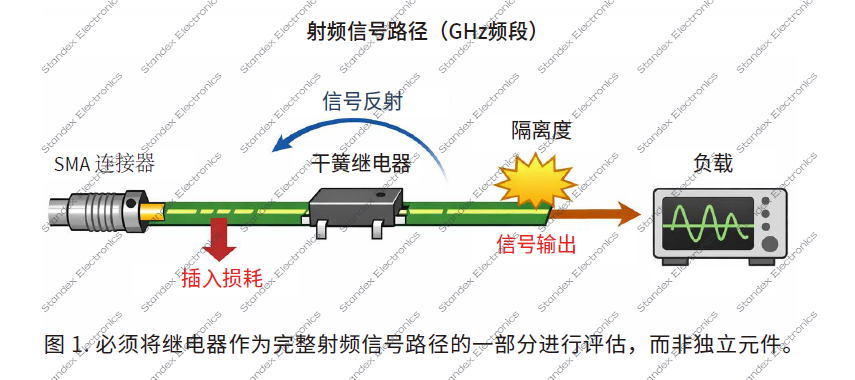

射频开关并非独立功能元件，其性能嵌入于完整的信号路径之中。在高频域（≥1GHz），波长缩短使得走线拐角、过孔、


连接器


界面及接地过孔分布等物理细节均可能成为反射源或辐射源。

干簧继电器非常适合射频开关应用，因为其内部结构近似于同轴传输线，能够：

•
  保持阻抗连续性



•
  最小化寄生电容



•
  支持高达GHz频段的工作频率


然而，只有当继电器正确集成到其所在的系统环境中时，这些优势才能得以发挥。

二、核心挑战：规格书参数与实际系统表现之间的差



异

产品规格书中的规格参数代表的是在隔离、受控条件下的测量结果。在实际系统中，性能往往受以下因素主导：

•
  PCB布局的不连续性



•
  连接器失配



•
  周边结构引起的寄生效应


因此，系统级的表现可能与规格书的预期存在显著差异。

三、关键射频参数的实际工程意义

射频参数只有在与实际系统行为相关联时才最具价值。

•

  插入损耗

  ：会降低信号幅度，影响高速测试中的眼图张度和时序裕量，并限制射频测量中的动态范围和精度。



•

  回波损耗

  ：反映了信号路径上的阻抗连续性。匹配不良会导致反射，进而增加稳定时间并引起测量不稳定。



•

  隔离度

  ：定义了继电器在开路状态下的信号分离性能。在高密度开关矩阵中，隔离度不足会导致信号泄漏和串扰，显著降低测量质量。


上述三个参数在高频域均受寄生效应主导。随着干簧开关尺寸小型化，其本征电容相应减小，射频性能上限提升，但实际系统中

周边布局的寄生往往超出继电器本征值

。评估板的作用即在于将这两类贡献加以区分。

四、从评估到设计：建立


仿真


与实测的闭环

完成评估后，下一步是将所得数据导入设计流程。

在此阶段，基础的射频设计要素变得至关重要。阻抗匹配的布线、最小化信号路径长度以及一致的接地设计，对于保持在评估阶段所获得的特性至关重要。

在高频区域，即使是细微的布局差异也可能显著影响性能。不良的连接器转接和阻抗不连续性所引起的损耗和反射，可能超过继电器本身。

评估板本质上提供了一个经过验证的参考实现。最终产品布局越接近该参考配置，性能偏差风险越低，从而减少后期调试迭代次数与项目进度不确定性。

五、选择斯丹电子的理由

斯丹电子

通过将评估板、测量指导和工程专业知识相结合，为这一过程提供支持。我们提供用于仿真和关联分析的S参数，使工程师能够在物理实现之前对继电器行为进行建模。

射频开关不仅仅是选择符合规格的元件。关键在于理解该元件在实际信号路径中如何表现。

下载完整《射频板工程指南》

获取更多工程支持
