标准单元是什么？晶体管怎样组成可复用逻辑模块？

发布时间：2026-07-28来源：半导体之芯

数字芯片包含数百万到数十亿只晶体管，但设计者不会逐只摆放。标准单元把晶体管组合成反相器、NAND、触发器等可复用模块，并提供EDA工具需要的版图、时序和功耗模型。这篇讲清它为什么“标准”，又怎样把逻辑映射到真实制造结构。

先记住一句话：标准单元不是一张可复制的逻辑门图片，而是一组功能、晶体管、物理版图与时序功耗模型彼此一致的数字IP。

01｜一个标准单元里面有什么？

最基础的标准单元包括反相器、NAND、NOR、与或非门、复用器和触发器。以CMOS反相器为例，上方PMOS接VDD，下方NMOS接VSS，两只晶体管共用输入并在输出端汇合。更复杂的门只是把串并联网络扩展，但仍遵循互补上拉与下拉结构。

每种逻辑功能通常不止一个版本。X1、X2、X4表示不同驱动能力；低阈值单元速度快但漏电较大，高阈值单元更省静态功耗但延迟更长。设计工具会根据负载、时序余量和功耗目标选用不同版本。

02｜为什么单元要固定高度？

标准单元版图通常采用统一高度，上方布置VDD电源轨，下方布置VSS电源轨，PMOS与NMOS区的位置也相对固定。这样，成千上万个单元并排后可以共享连续电源轨，阱区、布线轨道和单元边界也容易对齐。

单元宽度则随晶体管数量、栅极尺寸和驱动能力变化。高密度库、高速度库、低漏电库可以采用不同单元高度和晶体管优化策略，但同一个可混放的库必须遵守一致的站点与行规则。SkyWater公开PDK中的不同标准单元库，就采用不同轨道数和单元高度来平衡速度、面积与漏电。

图1：标准单元固定高度、可变宽度及电源轨的概念布局

03｜为什么一个单元需要多种“视图”？

逻辑综合需要知道单元能实现什么布尔功能；仿真器需要功能模型；布局工具需要单元尺寸、引脚位置和布线阻挡区；制造输出需要完整几何版图。静态时序分析还要知道输入转换时间、输出负载、工艺、电压和温度变化怎样影响延迟。

因此，标准单元库会同时提供逻辑模型、晶体管级网表、版图或物理抽象，以及Liberty时序功耗模型。表征工具通过SPICE级仿真扫描不同输入边沿、负载和PVT条件，再把结果写成EDA可快速查询的模型。没有这些视图，自动化设计只能“认得功能”，却无法判断芯片能否按目标频率可靠工作。

04｜标准单元怎样变成完整芯片？

逻辑综合先把RTL描述映射成库中的门和触发器。布局阶段把单元放入规则行中，并根据时序、拥塞和功耗不断调整位置与驱动强度；时钟树综合加入缓冲器，使时钟尽量同时到达各触发器；布线阶段再连接信号网与电源网络。

最后，静态时序、功耗、压降、串扰和设计规则检查会反复指出问题，工具再通过换单元、移动、加缓冲或重新布线修正。标准单元的真正价值，是把晶体管级细节封装成经过验证、可量化、可自动处理的模块，让“大规模复制”仍然受制造和电气规则约束。

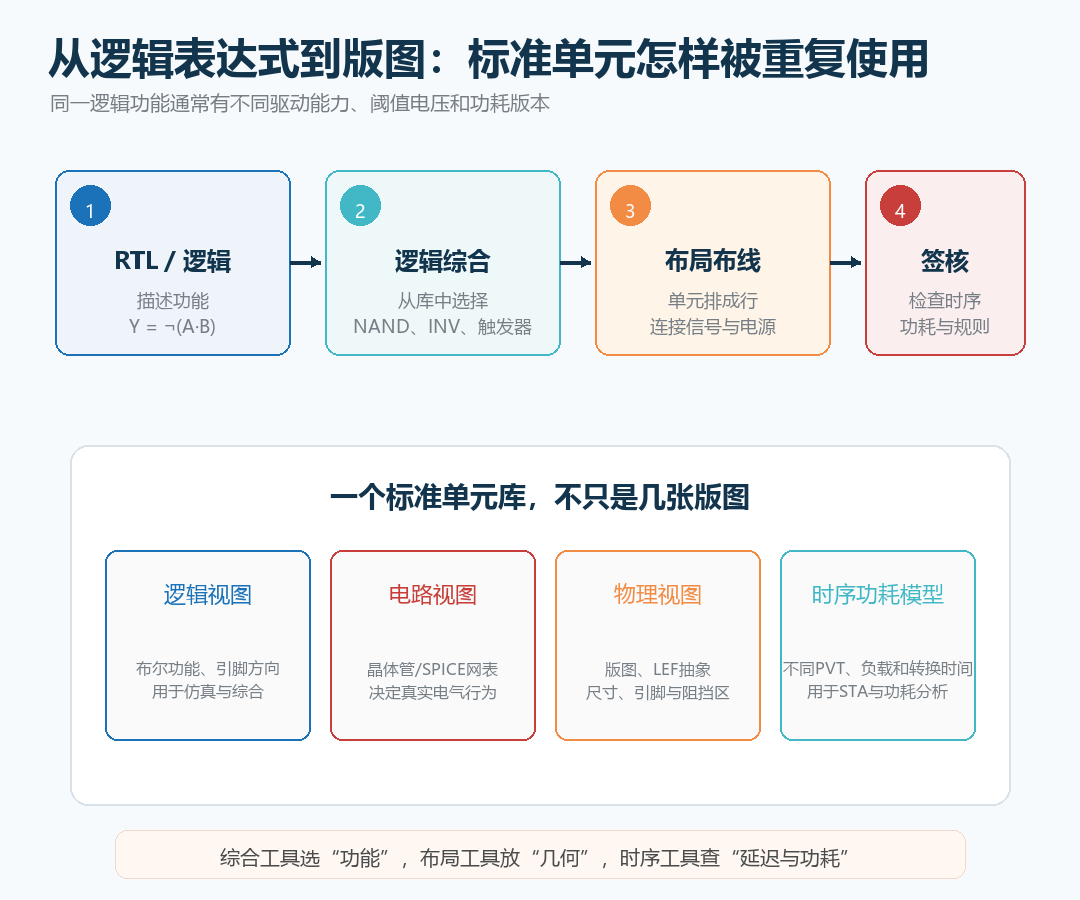

图2：RTL经过综合、布局布线和签核调用标准单元的完整路径

本篇记忆卡

一句话定义：标准单元是预先完成电路、版图和时序功耗表征，可被数字设计工具重复调用的逻辑模块。

核心因果链：固定物理模板 + 完整模型 → 工具可以自动选型、摆放、连接和分析 → 大规模数字芯片得以自动实现。

① 单元高度统一，宽度按功能和驱动能力变化。

② 一个单元同时包含逻辑、电路、物理、时序和功耗视图。

③ 同一逻辑门常有X1/X2/X4、多Vt等多个版本。

常见误解：标准单元不是“一个标准尺寸的晶体管”，而是一套可被EDA工具理解的完整数字IP。
