【新品发布】GM13021：–36V、1.5A负压LDO，噪声8.8μVRMS，兼容LT3091封装

共模


半导体


负压


LDO


又添新成员啦！！

做


射频


电路的


工程师


应该都有这个体会：负压供电链路里，能选的LDO本来就不多，性能好点的更少。LT3091是这领域的标杆，但国产替代一直是空白。

现在，共模半导体的GM13021来了！

–36V输入、1.5A输出、10Hz–100kHz带宽噪声8.8μ


VR


MS，DFN-14封装，引脚与


LT3091


完全兼容——直接焊上去就能用。但它的价值不止于"替代"。

GM13021为高端精密模拟系统提供了一款兼具超低噪声、高纹波抑制、宽压输入与灵活配置的国产负压


电源


方案，是一款1.5A低压差负


线性稳压器


，具备可调限流和


电流


监测功能。GM13021与负压LDO系列中的GM1302类似，但额定电流是GM1302的两倍以上。

一、核心优势

（1）超低噪声与高PSRR，性能不随输出电压变化

采用精密电流基准+单位增益缓冲架构，输出噪声不随输出电压变化。什么意思？不管你设–5V还是–30V，噪声表现都一样。

•
  10Hz–100kHz带宽噪声：


  8.8μVRMS





•
  10kHz频点噪声密度：


  8nV/√Hz





•
  10kHz处PSRR：


  84dB




84dB的PSRR意味着


开关电源


的纹波到了负载端基本看不见。SET引脚外接一颗旁路


电容


，噪声和瞬态响应还能进一步优化。

（2）宽压输入低压差，SOA保障高可靠

输入范围-1.8V至-36V输入，输出电压-1.2V至VIN-VDO可单


电阻


设置，覆盖主流负压档位。

压差表现：

•
  100mA负载：


  129mV





•
  1.5满载：


  430mV




功率管的安全靠内置折返式SOA保护——压差超过7V时自动调限流，不会因为热失控炸管。

（3）

全功能可


编程


，适配灵活设计

集成多项可配置功能：单电阻设置输出电压；单电阻可编程限流阈值；可编程电源良好监测输出状态；双极性使能引脚支持正负电平触发与欠压锁定配置；配合PGFB引脚可实现快速启动，兼顾低噪声与上电速度。

（4）

小封装低热阻，保护完善支持并联

4mm×3mm DFN-14，θJA 27℃/W，散热优异适配高密度布局。

内置双重过流保护、热关断、输出过冲恢复、欠压锁定等全套保护机制。

支持多芯片并联均流，可扩展电流、降低噪声并分散热源。

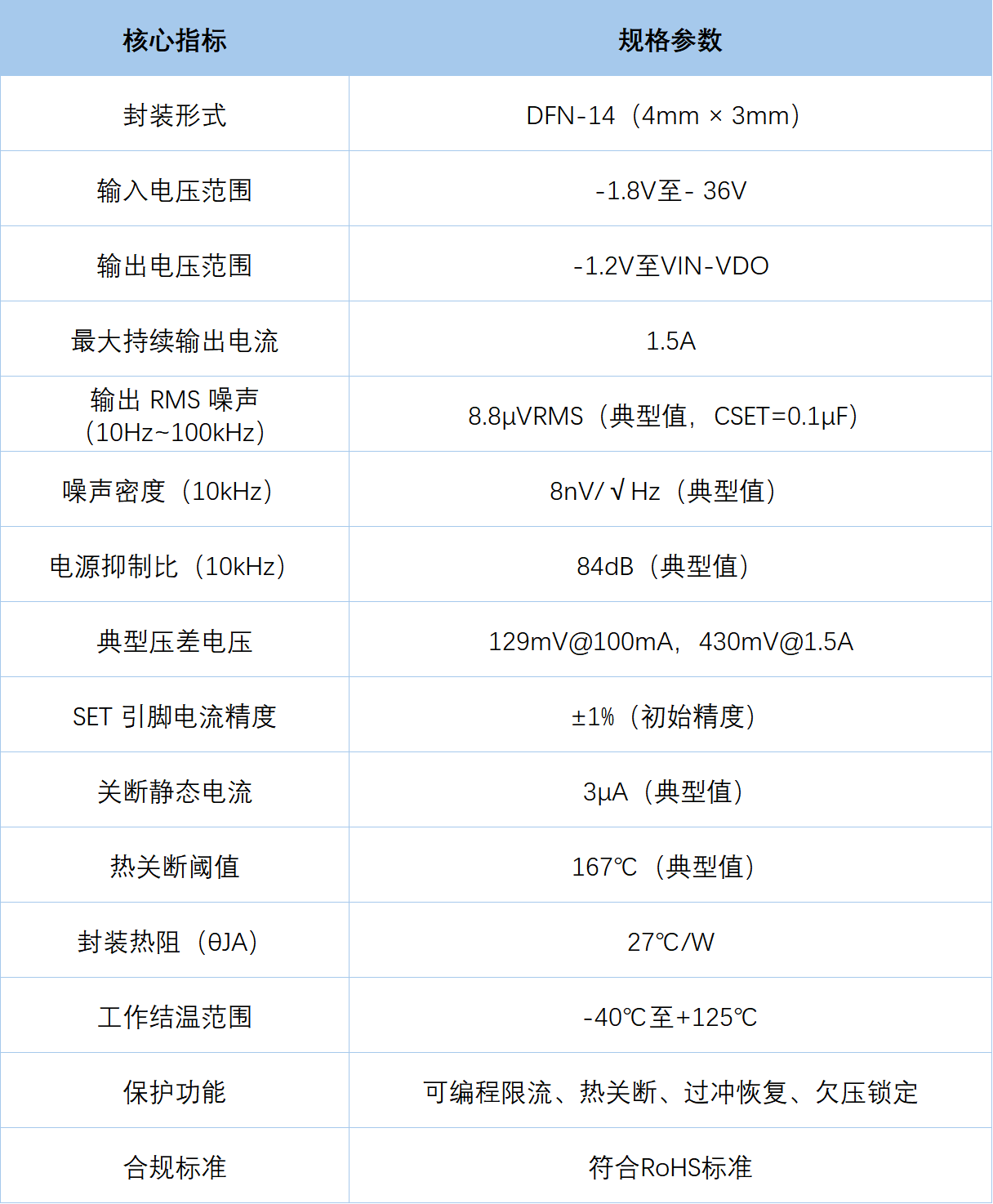

二、核心技术规格速览

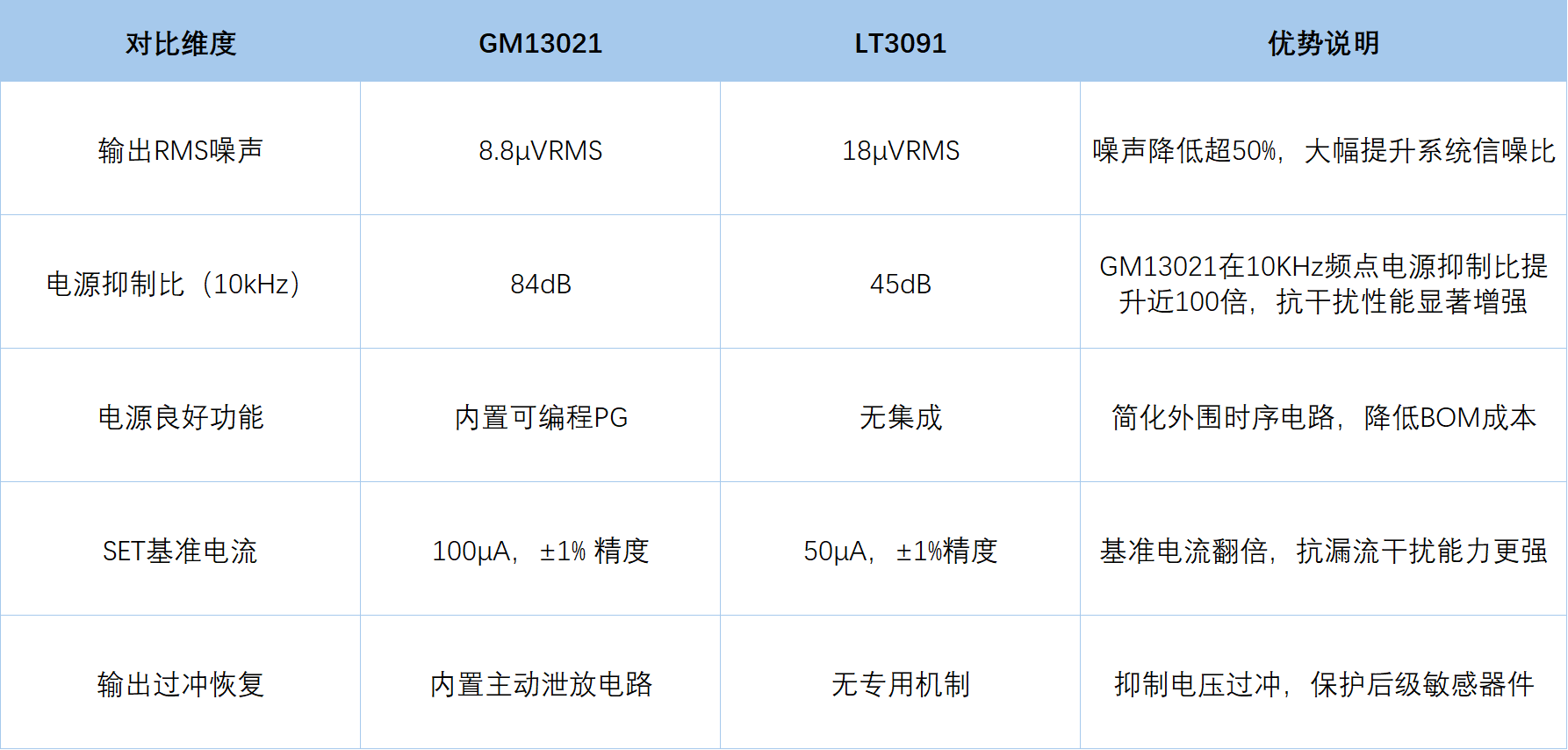

三、竞品分析：对标 LT3091，性能全面升级

GM13021核心指标显著优于行业标杆LT3091，可原位替代并实现性能升级：

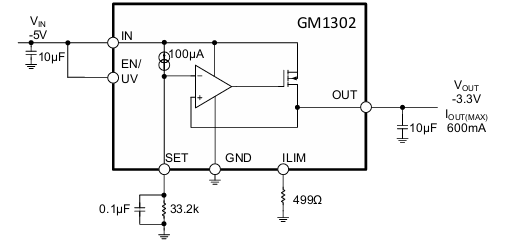

四、典型应用图

五、典型应用场景

•

  射频


  微波


  电路：

  为低噪放、混频器、射频


  收发器


  提供洁净偏置，提升接收灵敏度。



•

  高速数据采集：

  为高速


  ADC


  /


  DAC


  、精密


  仪表放大器


  供电，提升系统动态范围与测量精度。



•

  医疗成像设备：

  适配医学影像、生化分析设备，保障微弱生理


  信号


  检测精度。



•

  开关电源后置稳压：

  滤除


  DC


  -DC 纹波与尖峰，替代复杂无源滤波方案。



•

  工业


  通信


  精密电源：

  为工业传感、光模块、基站射频单元提供稳定负压供电。


六、


PCB


布局与设计要点

•
  输入输出电容选用低 ESR/ESL 陶瓷电容，紧靠引脚布置，缩小电流回路；高频场景可输入端串联铁氧体磁珠抑制尖峰。



•
  SET 引脚为高阻抗节点，走线远离强干扰源，旁路电容紧贴引脚，


  高精度


  设计可增加保护环。



•
  采用完整地平面，功率地与


  模拟


  地单点连接；封装裸露焊盘通过密集过孔连接内层地，兼顾接地与散热。



•
  多芯片并联时采用等长等宽走线实现均流，共用 SET 引脚保证输出电压一致。

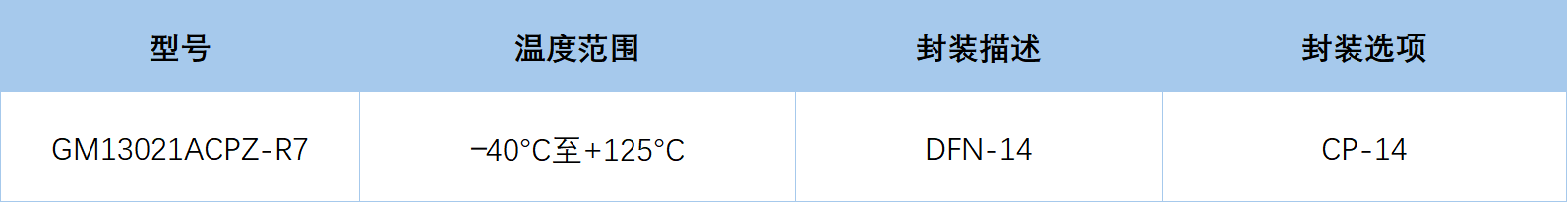

七、订购指南

想提前了解更多内容，欢迎关注“共模半导体”微信公众号~
