新品发布 | GM65024：四路2A全集成电感电源模块，不止替代，全面升级

在便携终端、存储设备、


嵌入式


工控、


FPGA


多轨供电场景中，


工程师


们往往面临一个共同的痛点：

传统分立方案有多麻烦？

•
  四路


  DC


  -DC+四颗外置电感，


  PCB


  面积被占得满满当当



•
  BOM器件多，调试环路补偿费时费力



•
  量产一致性差，批次间性能飘忽不定



•
  多路输出时序控制复杂，板级设计难度居高不下


当大家都在寻找可用的国产方案时，往往想着找一个


pi


n-to-pin的替代品——参数对标、脚位一致、换上能跑。但我们真正需要的，只是“平替”吗？

共模


半导体


的答案是：

不止于替代，更是自主创新。

GM65024不仅仅是进口同类


电源模块


的国产补位，更在易用性、集成度、功耗控制上实现了从“能用”到好用”的跃升：

一、产品核心优势对比

结合实际应用痛点，我们将 GM65024 与传统分立方案进行对比，差异一目了然：

GM65024采用全集成电源模组架构，将四路


降压转换器


、四颗


功率电感


、环路补偿网络全部集成在4.25mm×3.05mm×1.5mm的LGA-22封装内。

相比传统方案，优势明显：

•
  无需外置功率电感，大幅简化PCB布局



•
  内部补偿，无需手动调试环路，缩短设计周期



•
  单芯片完成四路


  电源


  系统，BOM数量锐减



•
  四路独立EN引脚控制，支持分时上电、独立启停，满足复杂供电时序

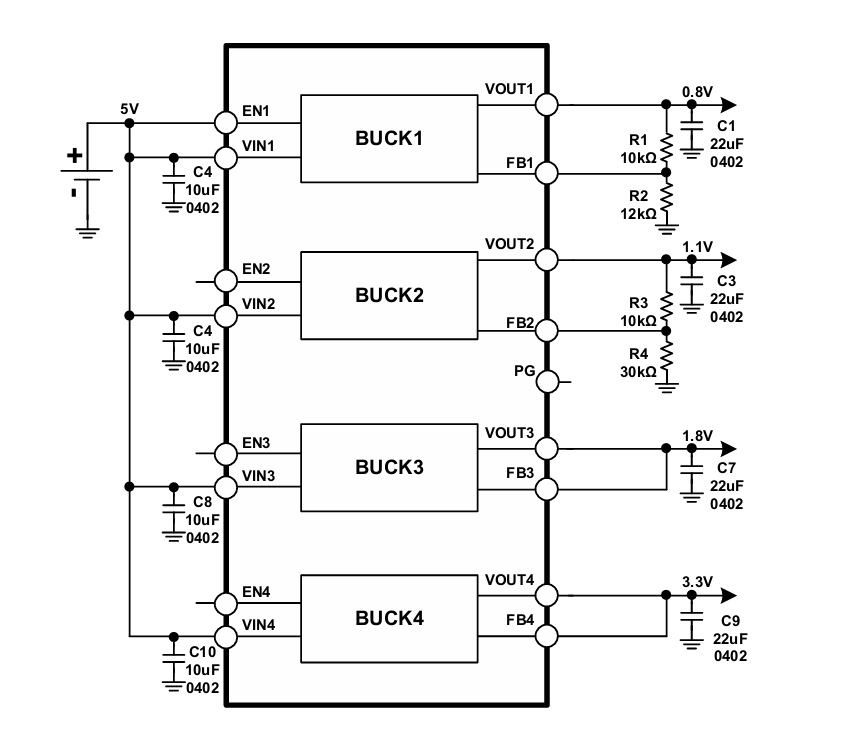

图1. 四通道紧凑型设计

对于每一路输出，仅需在输入端和输出端各布置一枚陶瓷


电容


，就能实现稳定稳压输出，外围


电路设计


简单高效；四路输出相互独立，每路搭配专属EN控制引脚，可单独开启或关闭，实现分时上电、独立启停。

二、核心优势：四路集成，小尺寸中的高能效

（1）四路2A输出，高度集成

集成4路同步降压


DC/DC




转换器


，每路可输出2A


电流


，总输出能力8A。

内部集成电感，输入电压范围2.5V~5.5V

封装仅4.25mm×3.05mm×1.5mm（LGA-22），大幅减少外围器件与PCB面积

（2）1MHz+峰值电流模式，设计简化

固定1MHz开关频率，允许使用小型外部


电容滤波

内部补偿的峰值电流模式控制，无需环路调试

最小导通时间低至55ns，支持高降压比应用

（3）轻载高效，精度高

3.3V输入时峰值约90%，输出0.8V，负载10mA/100mA的效率超过80%，输出0.8V/1A的效率接近80%。5V输入时峰值约92%，输出0.8V，负载100mA/1A的效率超过80%，负载10mA的效率接近80%。

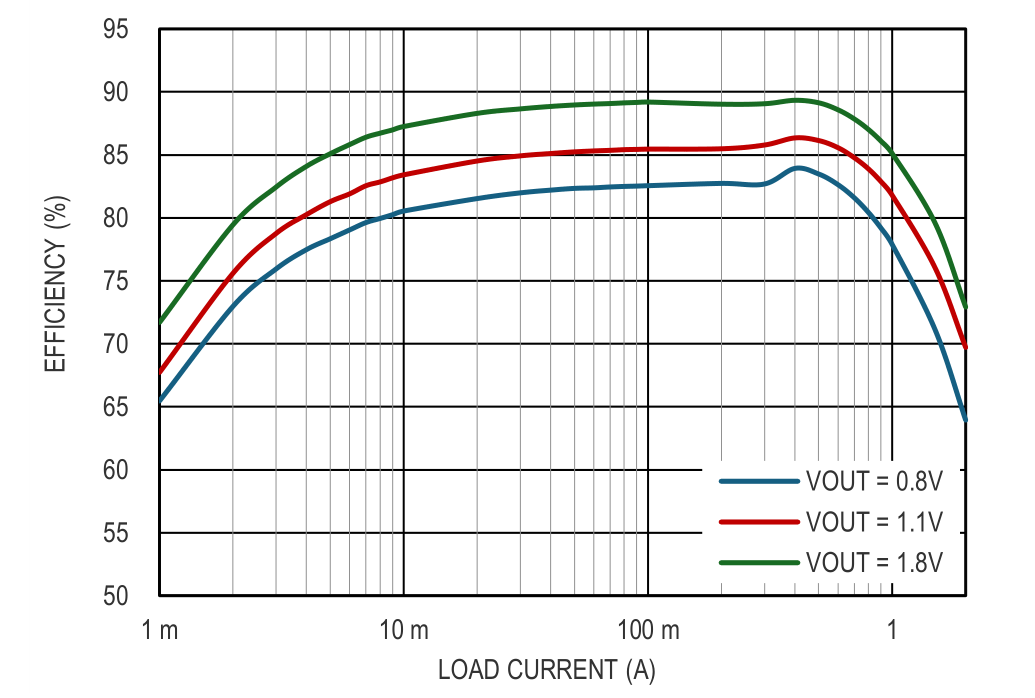

图2. 效率曲线, VIN=3.3V

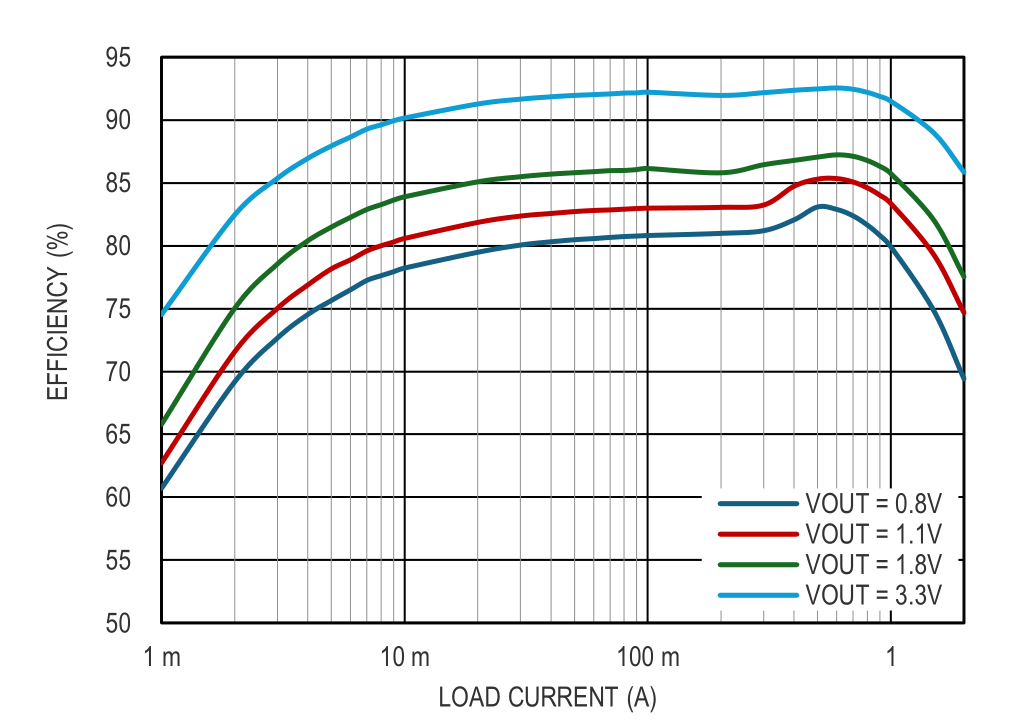

图3 效率曲线, VIN=5V

轻载时自动进入跳频模式，提升轻载效率输出电压调节精度达±1%（全温度范围）

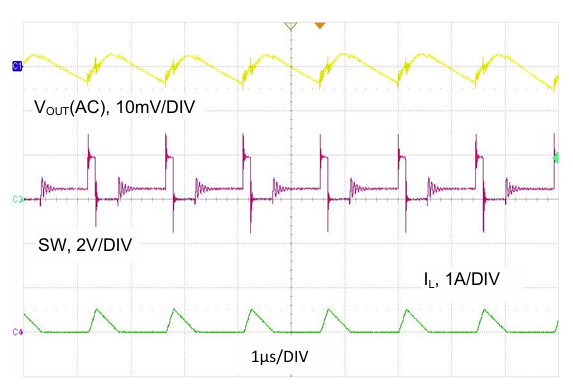

图4.VOUT=1.2V,IO=100mA,低功耗模式

输出交流纹波控制在 10mV 以内，无明显高频尖峰噪声。低输出电压0.8V的效率高于80%以上，纹波占比仅约 1.25%，为负载提供稳定、低噪声的供电环境，适配对电源噪声敏感的应用场景。

（4）多重保护，稳定可靠

集成输出过压保护、短路保护、热关机功能

异常工况下自动保护芯片与负载，保障系统长期稳定运行

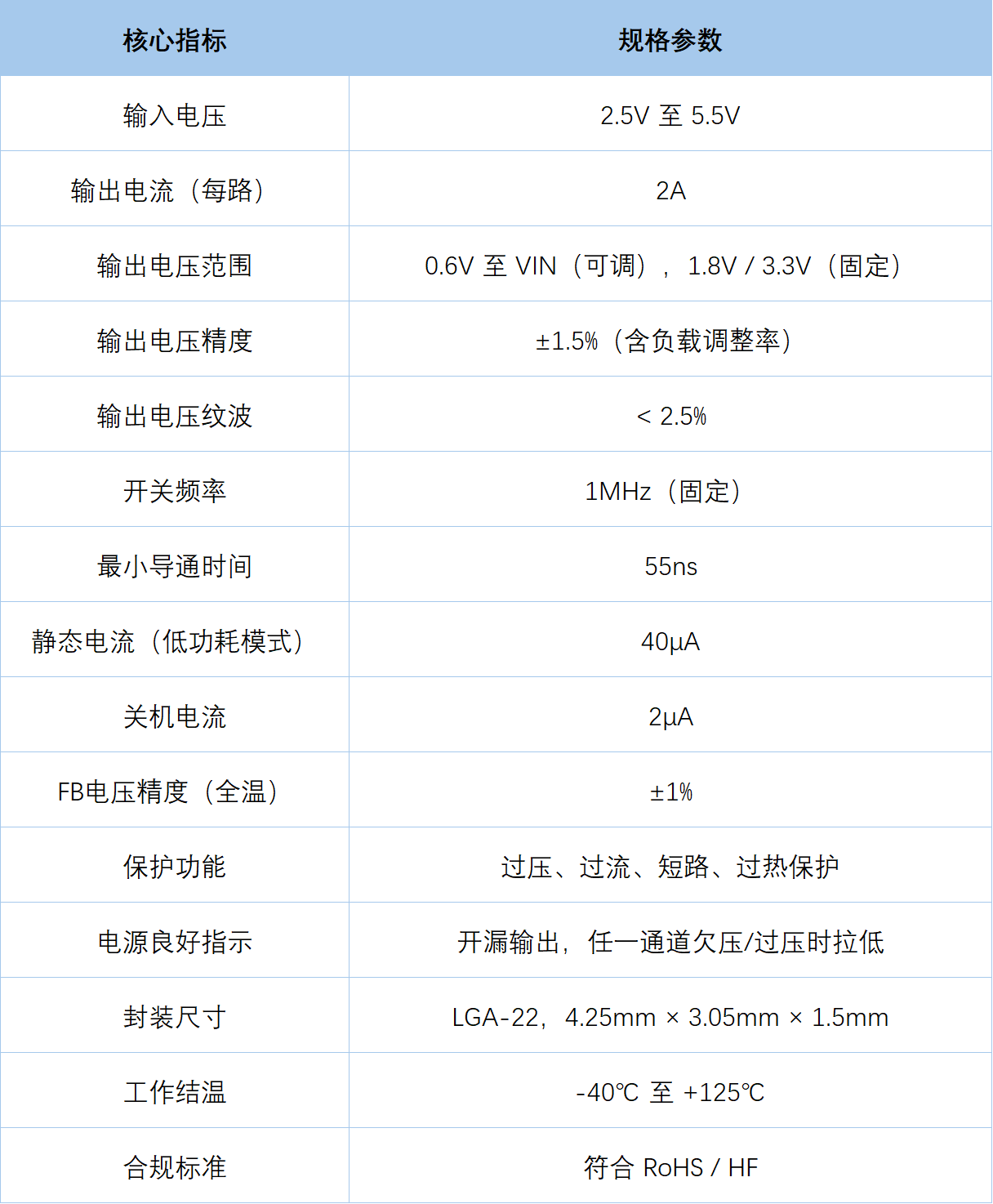

三、技术规格速览

四、典型应用场景

1. 便携式设备

四路独立输出可同时为


处理器


、内存、


射频


、


传感器


供电。低至40μA的静态电流与2μA关机电流，显著延长电池续航。

2. 存储设备

低纹波（< 2.5%）与快速动态响应（55ns最小导通时间）保障存储介质供电稳定性，避免数据错误。

3.


红外


设备

高精度


输出电压（±1.5%）与宽温工作能力（-40℃至+125℃）满足红外成像与传感系统的严苛电源要求。

4.


嵌入式系统


与FPGA供电

可同时提供多路不同电压（0.6V–5.5V），支持软启动与电源排序，简化多轨上电时序控制。

五、保护与可靠性

GM65024集成多项保护机制，确保系统稳健运行：

•
  输出过压保护：当FB电压高于110%标称值时触发



•
  输出欠压保护：当输出电压低于90%标称值时，PG引脚拉低



•
  逐周期过流保护：峰值限流典型值3A



•
  短路保护：逐周期谷值


  电流检测


  ，防止电感电流失控，长时间短路进入打嗝模式，温升低



•
  过热保护：结温达到150℃时关机，135℃时恢复


六、PCB布局与设计简化

GM65024内部集成电感与补偿网络，工程师无需进行电感选型与环路调试。仅需在输入输出端放置少量低ESR电容即可完成设计：

•
  输入电容：单路选用10μF，紧贴VIN与PGND引脚



•
  输出电容：单路选用22μF，紧贴VOUT与PGND引脚



•
  FB引脚：直接连接至输出电容两端


为实现极致精简的尺寸，全部采用0402封装阻容件，器件本体尺寸仅1.0mm×0.5mm。整套电路器件配置清单：

•
  输入电容：4颗，每路1颗0402 10μF电容



•
  输出电容：4颗，每路1颗0402 22μF电容



•
  反馈


  电阻


  ：4颗，仅BUCK1、BUCK2需要分压，每路搭配2颗0402电阻


理论最小面积

：约22.5mm²（5.85mm×3.85mm），考虑PCB生产工艺的安全间距要求，在理论尺寸四周各预留0.3mm工艺裕量，最终工程实用尺寸为

6.25mm×4.15mm

。实际项目开发中，建议按照该尺寸布局，兼顾极致小型化与量产稳定性。

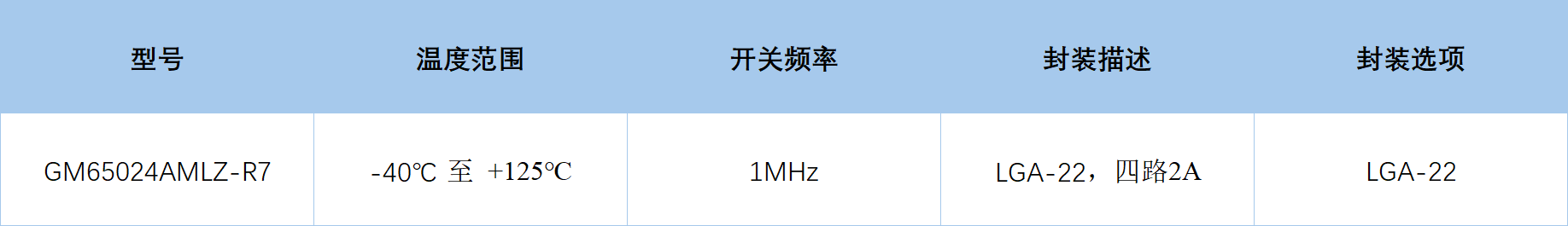

七、订购指南

注：型号后缀 Z 代表产品符合 RoHS、HF 环保标准。

八、结语

GM65024 凭借四路 2A 大电流输出、超小型 LGA 封装、超低静态电流、低输出纹波等硬核性能，为便携设备、存储产品、红外设备、嵌入式系统等领域，提供了一套高集成、高可靠的国产多路电源解决方案。

有了这款模块，工程师无需再耗费精力处理多路电源的电感选型、环路补偿、PCB 布局等难题，让复杂的多路低压电源设计变得简单高效。

从单纯对标进口芯片做替代，到自主研发实现性能超越，共模半导体始终坚持技术创新。未来我们也将持续推出高性价比、高稳定性的国产


模拟


芯片，为工业、


消费电子


、便携设备、高端装备等领域，提供自主可控的电源解决方案。

想提前了解更多内容，欢迎关注“共模半导体”微信公众号~
