先积新品发布|400mA低噪声LDO：LTP753H

新产品发布

在便携式电池供电设备日益普及的今天，


电源管理


芯片的性能直接决定了系统的续航能力、


信号


的完整性以及设计的灵活性。

LTP753H低功耗系列


LDO


应需而生——它以极低的静态功耗、优异的噪声抑制和宽输入电压范围，为从可穿戴设备到工业


传感器


的多元场景提供干净、稳定的供电保障。

同时其多样的封装选择和内置完备保护机制，让


工程师


在紧凑布局中依然能兼顾性能与可靠性。下文将带您进一步了解它的核心特性与应用要点。

01

产品简介

02

主要优势与特点

03

主要市场和应用

PART.01

产品简介

LTP753H系列是一款


高精度


、低噪声、高速CMOS


线性稳压器


(LDO)，兼具低功耗和低压差特性，即使在输入输出压差较小时也能输出较大电流。

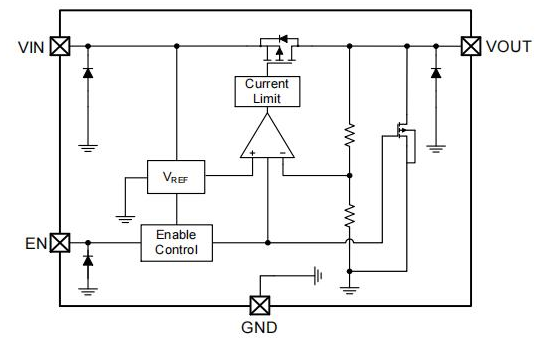

该器件内置限流电路、驱动


晶体管


、精密基准电压源和误差校正电路，输出兼容低ESR陶瓷


电容


。其折返式限流电路电路兼具输出限流和短路保护双重功能。

输出电压通过激光修调技术内部设定，可根据需求在1.2V至5.0V范围内以0.1V步进灵活设置。LTP753H系列提供SOT23-3L、SOT23-5L、SOT89-3L和DFN1×1-4L等多种封装。

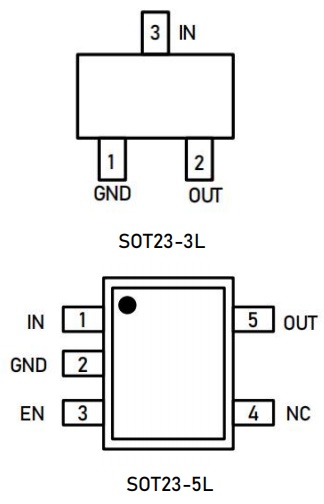

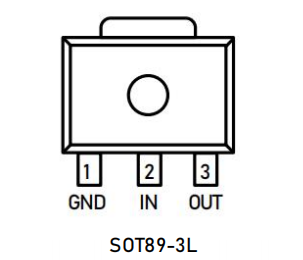

（引脚配置）

LINEAR


IN

PART.02

主要优势与特点

主要优势：

折返式限流电路，提供短路保护

输出电压激光修调，精度高、一致性好

使能控制引脚(EN)，支持关断(S0T23-5L/DFN1×1-4L版本)

主要特点：

超低静态


电流


：典型0.5μA(空载)，极大延长电池续航时间

低压差：180mV@100mA(Vout=3.3V),适合低压差应用

高PSRR:60dB@1kHz,有效抑制


电源


纹波

宽输入电压：1.5V~8.0V,兼容多种电源（单节锂电、


USB


、


干电池


等）

高精度：输出电压精度±2%

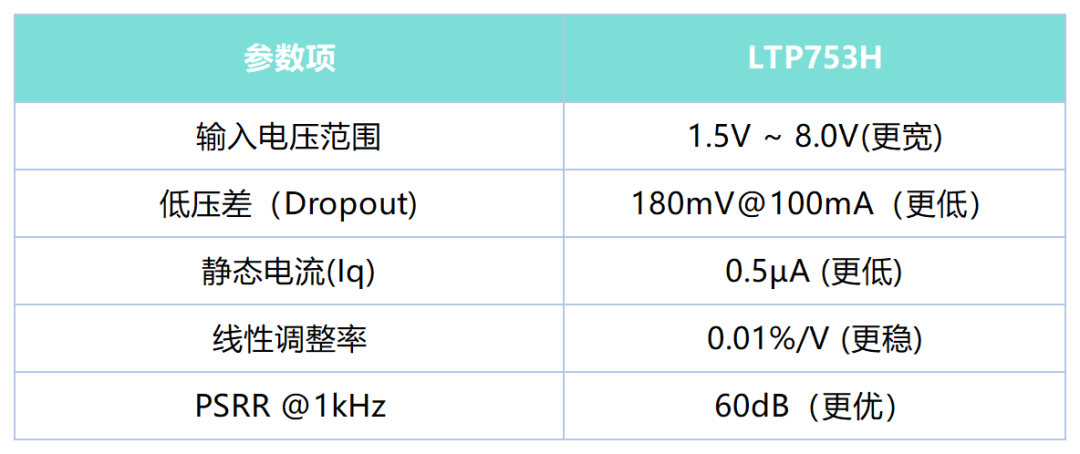

LTP753H在关键性能指标上实现了对行业主流方案的全面超越。输入电压范围，相比同类产品2.4V至6V的典型水平，覆盖更多供电场景；静态电流远低于同类产品1.4μA的水平，显著延长电池续航时间；60dB@1kHz的电源抑制比，为噪声敏感电路提供更干净的供电质量；线性调整率低至0.01%/V，输出电压稳定精准。

LINEARIN

PART.03

主要市场和应用

电池供电设备：

----智能穿戴、便携医疗、无线传感器

参考电压源：为


ADC


/


DAC


提供干净电源

摄像头/摄像机：传感器供电

便携AV系统：


音频编解码器


电源

移动电话：


射频


/基带辅助供电

便携游戏机：核心/外设供电
