以赛促教，以数赋能｜成图大赛圆满闭幕！国创基础资源库以实战助推产教融合

7月23日下午，第十九届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛


全国总决赛圆满完成各项赛程


，在长江大学落下帷幕。本次国赛现场来自全国1000余所高校的晋级选手，线上线下同步竞技，其中有4000多名参赛师生齐聚长江大学主赛场。参赛选手们在尺规与鼠标之间开展一场工程图学的“巅峰对决”。

国创基础资源库作为国家级工业基础资源服务平台，衔接行业标准，同时符合赛事考核体系与人才培养需求，通过本

次电子类先进成图技术赛道，



有效帮助选手提升设计效率与作品质量



，助力众多参赛师生斩获国家级、省级各类奖项，充分验证了资源库在工程图学、电子设计领域的专业实力。

未来，我们


诚挚欢迎各企业、高校、科研机构开展深度合作


，通过国家级资源平台优势，共建科创人才培养体系、打磨标准化设计生态、赋能产业创新升级

。

同时，我们也通过本次大赛收集到许多用户真实的声音，通过参赛选手们的使用经验分享，希望能让更多从业者、学子提升设计效率，聚焦设计创新和能力突破。

成图大赛选手——国创基础资源库使用分享

用户：林哲函

省份：广东省

学校：哈尔滨工业大学（深圳）

专业：计算机科学与技术专业

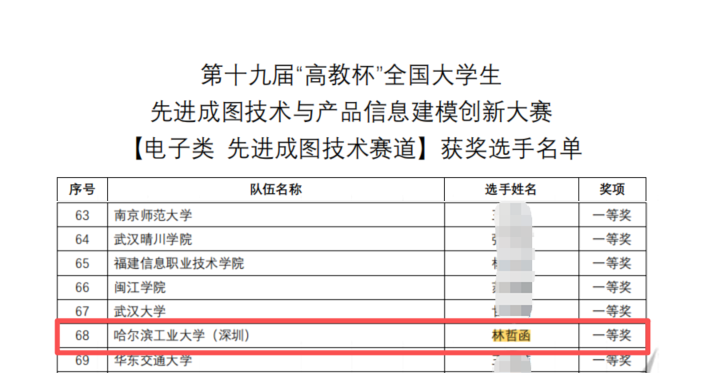

奖项：省二等奖&全国一等

全国一等奖！国创资源库助力高效备赛！

这次参加成图大赛备赛，最深的感受就是：真正拉开差距的，不只是会画，而是会不会高效准备。

刚开始备赛的时候，我也踩了一些坑。画封装、找


元器件


、对尺寸、调格式，这些琐碎工作很耗时间，尤其是遇到不熟悉的器件，光查资料就要很久。后来用国创基础资源库，才发现原来


很多重复工作都可以大大提速


，备赛效率直接上来了。

首先最明显的，就是


器件查找特别方便


。

以前找一个元器件，往往要翻数据手册、找封装、找 3D 模型，还要担心尺寸对不对、能不能直接导入软件。现在通过资源库，基本可以直接搜索到对应器件的原理图符号、


PCB


封装和3D模型，省去大量重复整理的时间。

其次，资源库的数据规范性很强。

备赛过程中，最怕的就是自己画出来的封装和实际器件不一致，导致后面布局布线或者


仿真


出问题。资源库里的



模型和参数都比较完整



，而且可以



直接下载对应格式



，导入常用


EDA


软件也比较顺畅，这让我在练习时更有底气，也少走了很多弯路。

对我来说，它最有价值的地方，不只是“能下载”，而是能让我把时间花在更重要的地方。

以前很多时间都浪费在“找”和“改”上，现在有了标准资源支持，可以



把精力更多放在


电路设计


思路、器件选型和整体优化上



。备赛不再只是


机械


重复，而是真正在提升设计能力，在一次次总结中收获。

这次能拿到省二和国一，我觉得和前期扎实准备、以及对工具的合理利用有很大关系。国创基础资源库对我来说，不只是一个素材平台，更像是一个高效的备赛助手，能少踩很多坑。

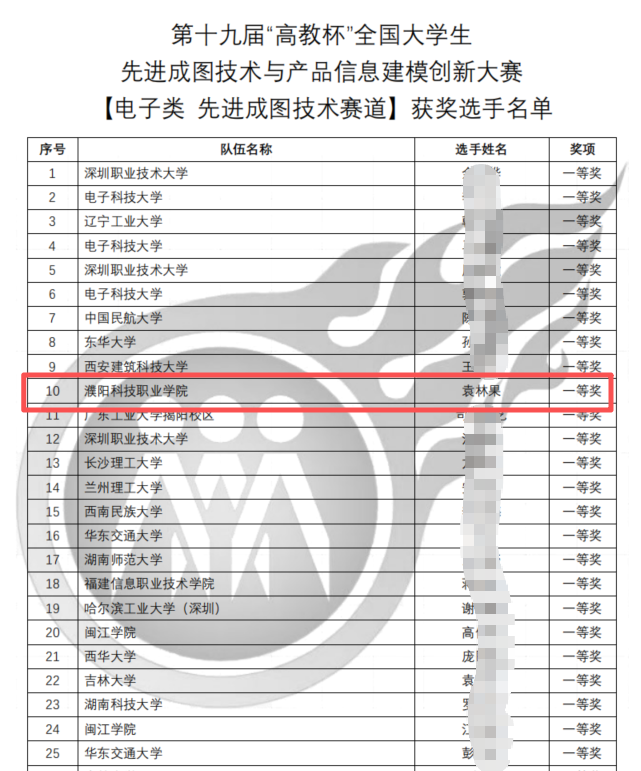

用户：袁林果

省份：河南省

学校：濮阳科技职业学院

专业：


物联网


应用技术

奖项：省一等奖&全国一等奖

河南省省一！国创资源库是备赛外挂！

成图大赛河南省省一到手啦备赛画封装踩了无数大坑，分享一个帮我大幅提速的资源库！

前期对着手册手画封装熬了好几个通宵，引脚错位、尺寸报错，仿真一直出问题，心态直接崩了。 偶然挖到一个学生友好的器件资源平台，备赛全程救大命：

学生使用无付费门槛，基础元器件库均可免费取用

竞赛常用


单片机


、


传感器


、


电源芯片


型号齐全，器件参数提前校验完毕

封装、3D 模型兼容立创 EDA、


AD


等主流绘图软件，不用反复调整尺寸

这次省赛硬件一次点亮，省下大量调试时间优化 PCB，顺利拿下省一。 给备赛成图 / 高教杯的学弟学妹提个醒，不用死磕手动绘制封装，


现成标准器件库能省下超多时间


，把精力放在作品功能优化上，备赛少踩很多坑！

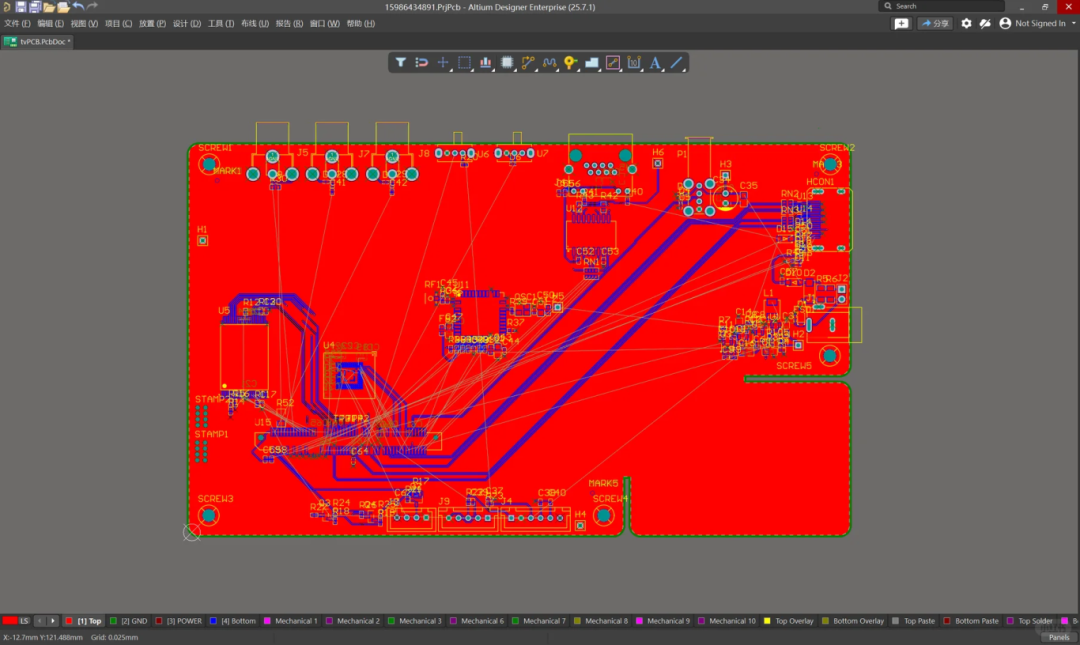

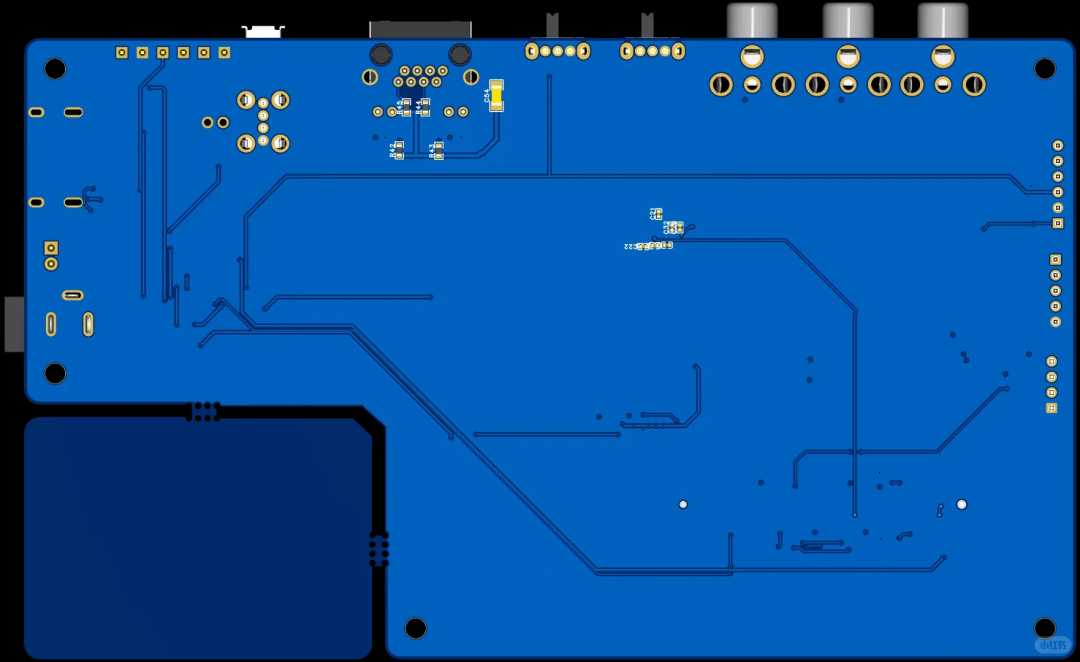

参赛者作品

用户：郑炜亮

省份：广东省

学校：广东技术师范大学

专业：自动化

奖项：省三等奖&团体二等奖

国创基础资源库的正确打开方式

由于今年电子类赛道新增了一项比赛规则，选手们需要在赛前三天自行准备素材库，用以在比赛时调用元器件，本次赛事官方推荐工具——国创基础资源库，网址：https://www.bo


can
/ 。

进入官网，在右上角登录注册，进入首页找到我们需要的库，比如电子类赛道就需要进入我们的元器件库，可以看到元器件库中包含了非常多种类的器件，在顶部搜索框搜索需要的元器件型号。

这里


以


贴片电阻


为例，规格型号为FRC1206P000+TS

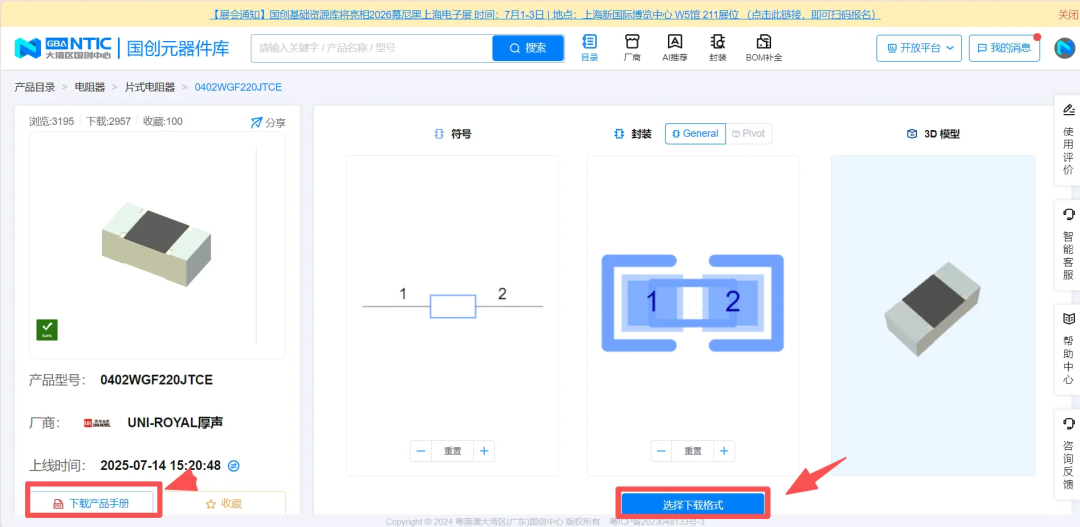

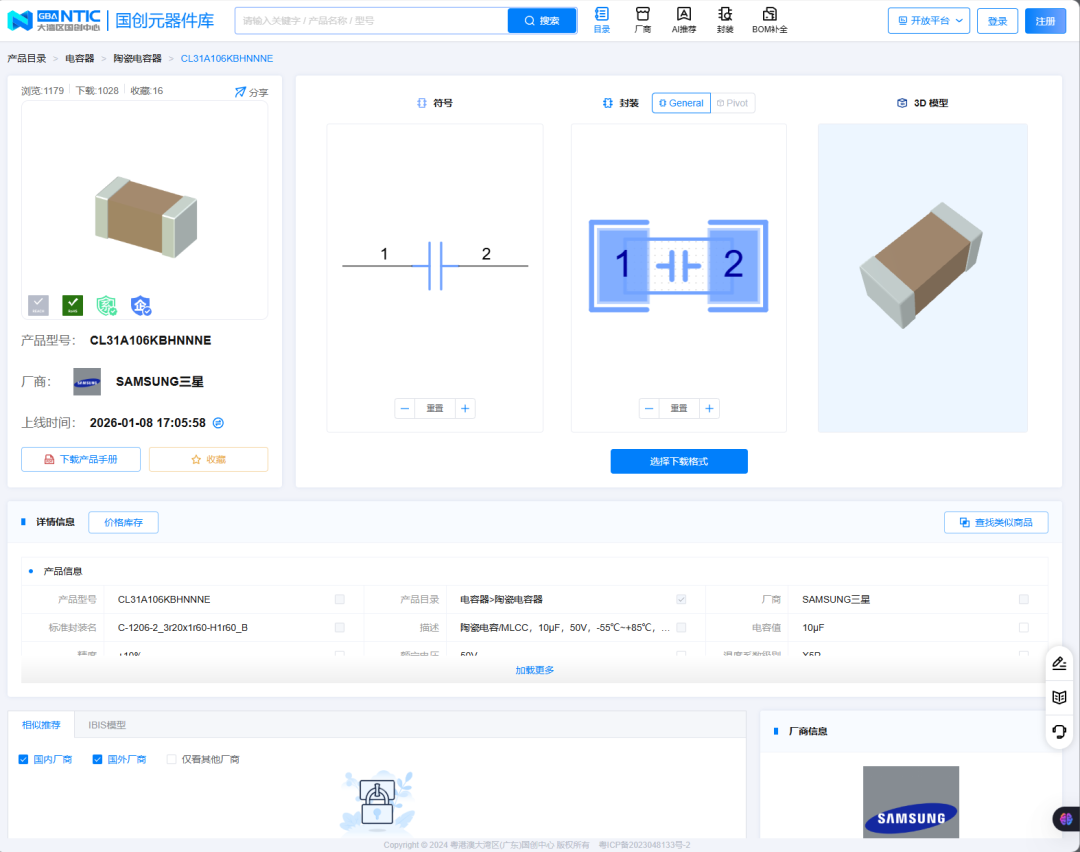

，我们复制并搜索，跳转到搜索界面就能看到相关的产品信息。比如数据手册，以及对应的原理图、PCB封装还有3D模型，我们可以点击左侧下载数据手册来查看该元器件的各种尺寸数据和参数，还能在详情页直接看到原理图和PCB封装，非常清晰直观。

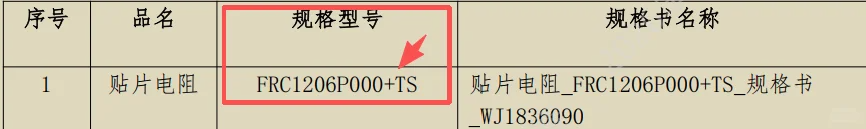

所需器件：

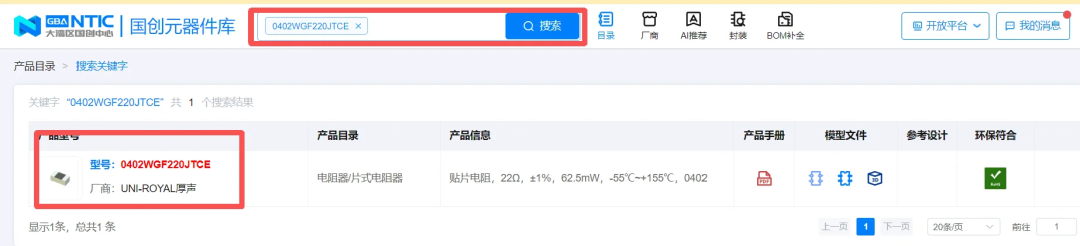

国创基础资源库中精准搜索到：

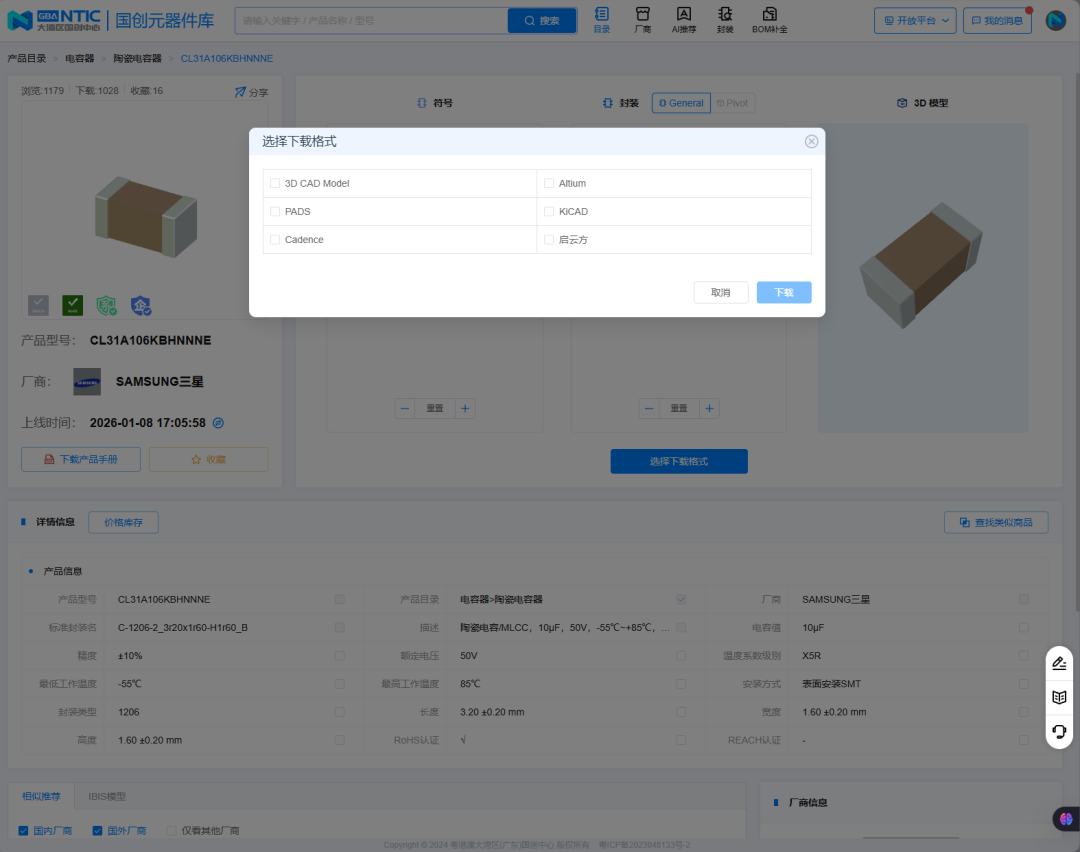

在产品详情页还可以下载对应的库文件，我们点击“选择下载格式”，这里面


包含了市面上主流的PCB绘制软件所支持的文件格式


，比如Altium也就是AD，


Cadence


，


PADS


和嘉立创等。我们选择自己需要的文件格式进行下载。由于我是使用AD软件参赛，这里就用Altium进行演示。

下载完成后，找到下载好的压缩包，右键选择解压到文件夹，双击打开解压好的文件就能看到一个名为AD的文件夹，再次双击打开就能看到我们需要用到的原理图库和PCB封装文件啦。我们选中库文件右键选择用AD打开，打开后就能看到元器件的原理图库和PCB封装库。资源库包含了非常多种的元器件，我们平时在做


PCB设计


时，也可以在国创资源库寻找我们需要元器件进行下载使用。

郑同学二次分享

除备赛外，资源库还有其他好用的宝藏功能吗？答案当然是有的。本次的功能分享是——



BOM表补全功能



。

相信有设计经验的小伙伴都有过需要



通过BOM表去采购



对应元器件的经历，在项目做完以后，我们需要导出工程BOM表来采购元器件以便完成实物的焊接和调试。这时往往会在各大购物平台自行挑选或者找商家购买合适的元器件，过程不仅繁琐，成本还难以控制，常常需要花费额外的时间精力。而现在，国创基础资源库推出一个全新功能：BOM表补全。

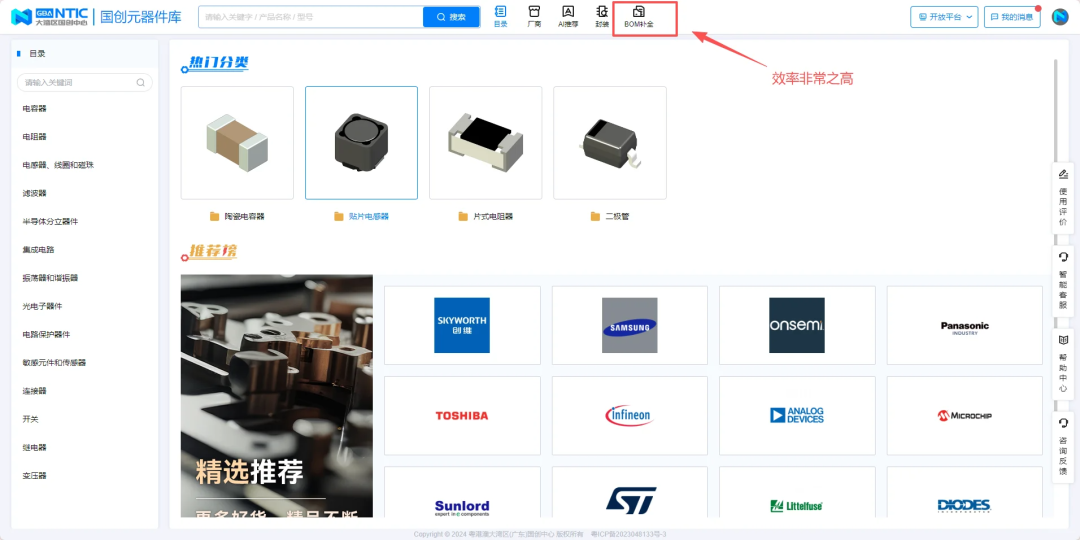

我给大家简单介绍一下如何使用这个功能：首先我们通过官网首页来到


电子元器件


库的主界面，在顶部搜索栏右边找到：BOM表补全，

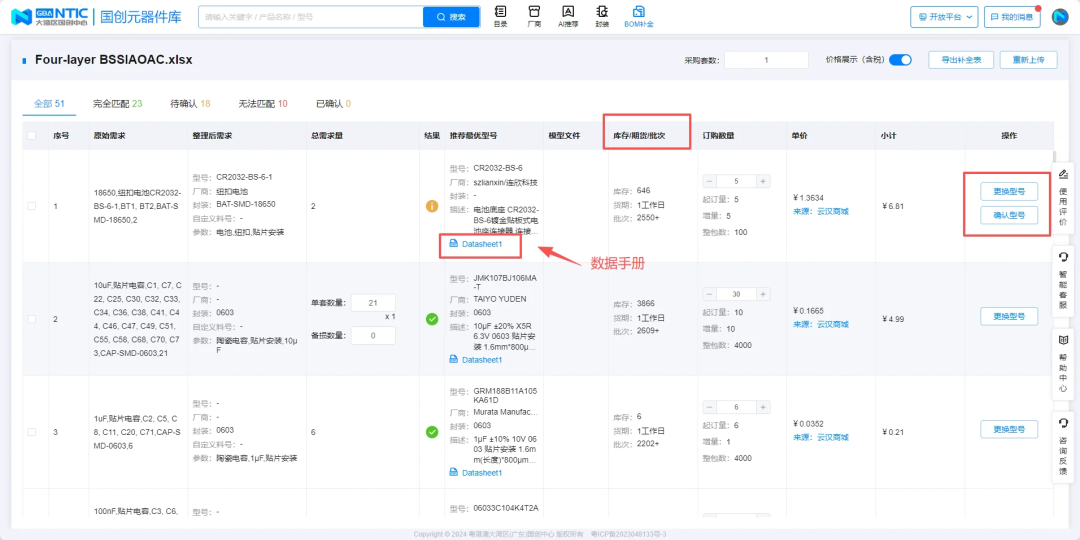

我们点击跳转到BOM表智能配齐界面，将我们导出的工程BOM表拖进文件识别框中，



系统就会自动识别BOM表中各个元器件的规格参数



，通过和资源库中的元器件进行比对，检索配齐BOM表中的元器件，并在检索结束后列出匹配结果，供我们进行确认

其中有完美匹配、待确认（封装不一致）、匹配失败（无库存等）三种结果，都有详细的说明。

在补全界面中，还能在线查看检索到的元器件的数据手册，无需另外下载。

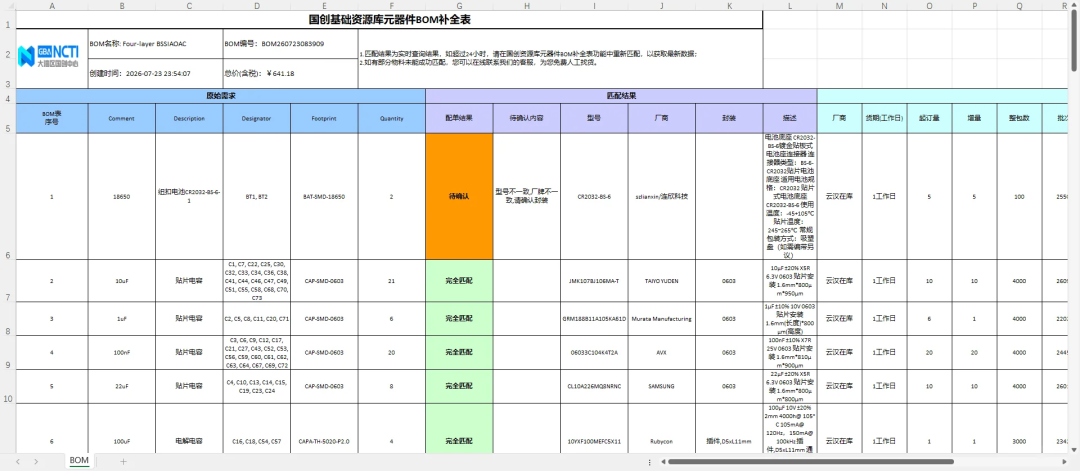

再加上右上角导出补全后的BOM表的功能，其中



详细给出了购买价格等数据，完善工程的元器件清单，大大节约整理BOM表的时间



。

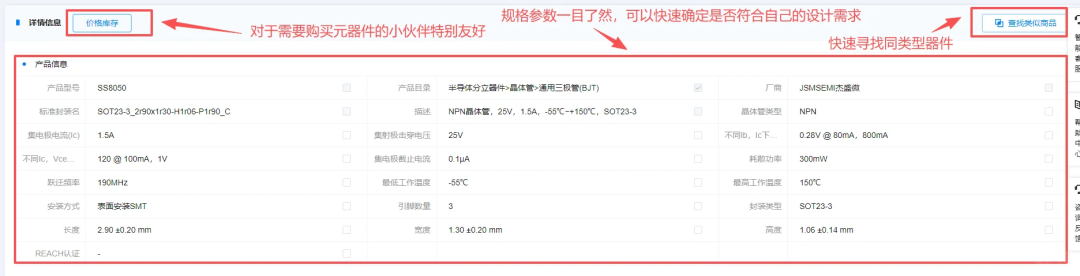

若是有未匹配成功或者型号有问题的元器件，系统也会有提示，这时候我们可以自行检查，是不是相当直观便捷呢。在元器件详情页中下拉，我们还能看到元器件的一些主要的规格参数，



省去了翻阅数据手册的时间



。

在规格参数页面的左上角还



能看到元器件的库存和售价，直接跳转元器件官网进行查询



。如果发现某个元器件不合适，我们在规格参数中可以选择单个或多个参数，再点击右上角的



“查找类似元器件”



选项，这时便会跳转到更多元器件的页面，有更多符合我们要求的元器件供我们选择。

自从有了这个功能，再也不用费时费力去找元器件了，成本也能更好的控制下来。怎么样，是不是非常的实用便捷呢？

用户：李思贤

省份：广东省

学校：广州市工贸技师学院

专业：氢能

奖项：省二等奖

备赛神器！国创基础资源库帮我练出省二等奖

作为为一名参加成图大赛电子类赛道的技校生，今年我有幸拿到了



广东省二等奖



。

今天就来分享我的备赛心得，以及一个帮我快速提升的宝藏工具——国创基础资源库。国创基础资源库是粤港澳大湾区国家技术创新


中心


主导建设的国家级工业数据平台，有284万+电子元器件模型，每个都带原理图符号、PCB封装和3D模型，而且



对个人用户完全免费



。

我的训练方法很简单：先自己画，再对照标准答案。每次练习画封装，我先自己对着数据手册画，画完再去



资源库里找对应的标准封装对比



。这个方法看似简单，效果却特别好。

首先是快速发现错误。自己画封装的时候，很多小错误是发现不了的——比如焊盘小了0.1mm、引脚序号搞反了，这些问题一对比标准封装立刻就能看出来。每次训练发现几个问题记下来，下次注意，练得多了，错误率就越来越低。

其次是学习标准画法。



资




源库的封装都是经过专业验证的工业级标准



，焊盘大小、丝印位置、阻焊开窗这些细节都特别规范。我刚开始画封装时，很多细节不知道怎么处理，看多了标准封装，慢慢就学会了，画出来的东西专业度提升了一大截。

说说真实提升吧：刚开始备赛时，画一套40个元器件的封装要两三个小时，错误率还很高；



用资源库辅助训练了两个月后，一个半小时就能画完，错误率也大大降低



。整体完成一套题的时间从四五个小时缩短到两个半小时，多出来的时间可以检查优化，作品完成度自然就上去了。

备赛阶段它帮我打下的基础是实实在在的。能拿到省二等奖，这个"最佳陪练"功不可没。

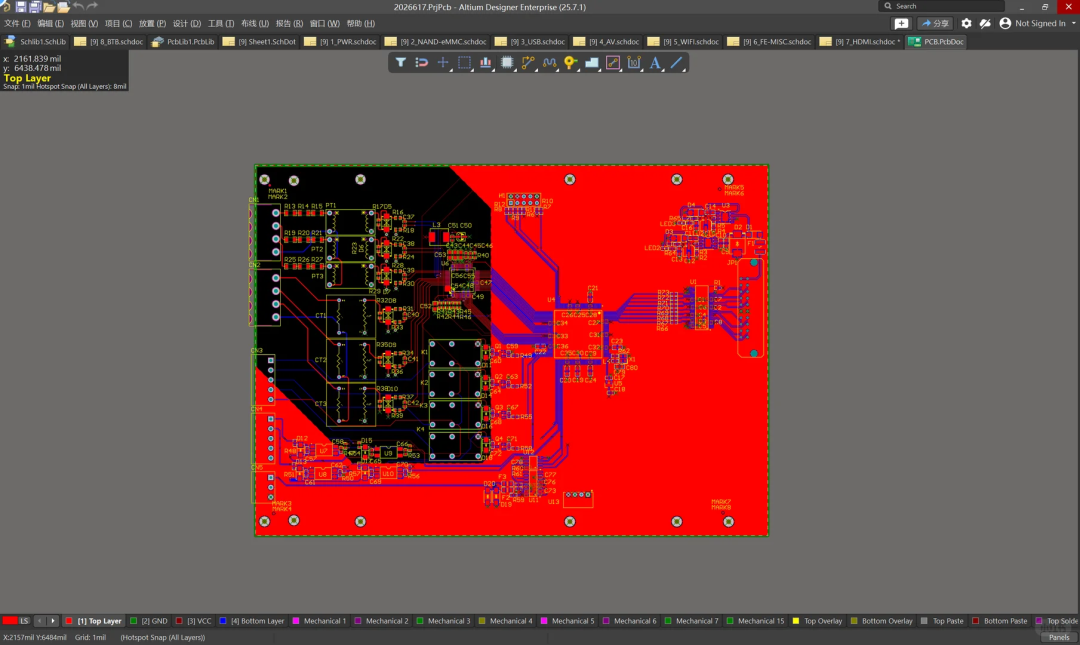

参赛者作品

用户：江玉珊

省份：广东省

学校：佛山大学

专业：


电气


工程及自动化

奖项：省二等奖

成图大赛er必看！这个神仙资源库让我轻松搞！

参加成图大赛（高教杯）备赛画PCB，真的是胆大心细的活儿！特别是遇到不熟悉的元器件，简直让人头大。

特别是遇到


FPC


这种


连接器


，以前只看原理图，根本不知道它实物长啥样，引脚到底怎么排。结果经常一转PCB就开始瞎蒙方向，走线都走完了发现方向画反了，真的得疯狂重来，太搞心态了。

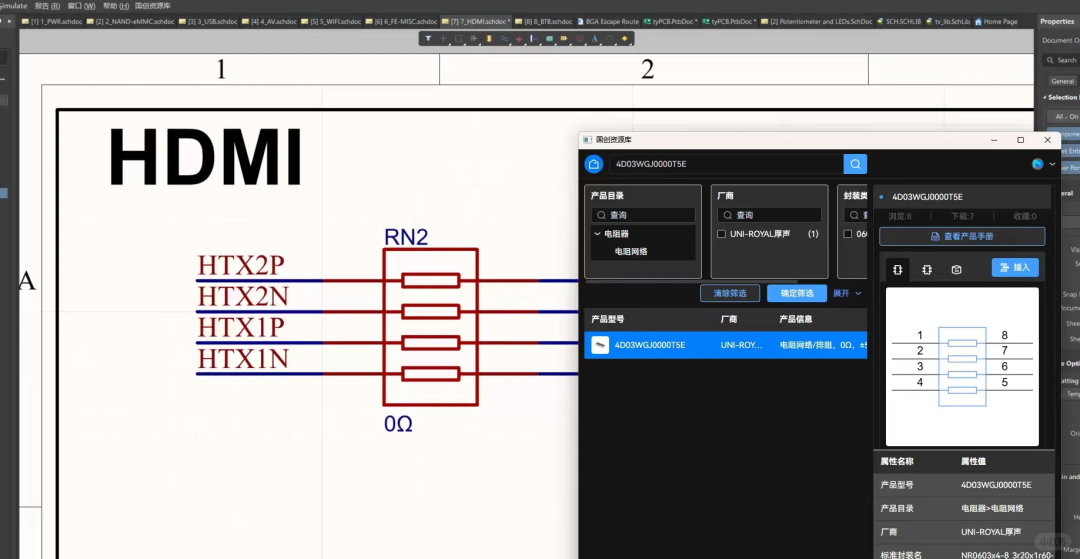

后来在AD里用【国创基础资源库】搜物料的时候，无意中看到了个3D模型预览。好家伙，直接把FPC的立体模型和卡扣方向清清楚楚地摆出来，这比我到处翻数据手册看图纸直观太多了。

有了这个真实视角的参考，再画PCB的Layout就知道该朝哪个方向摆了，布局效率直接起飞。

用户：陈小秋

省份：河南

学校：黄河科技学院

专业：电气工程及其自动化

国创基础资源库“精准、高效”

在成图大赛备赛过程中，国创基础资源库给我最大的感受就是“精准”与“高效”，这


与我以往备赛中“花大量时间找模型、建封装”的经历形成了鲜明对比


。

首先， 这次赛制改革后，资源库把我们从重复的“画库”工作中解放了出来。 以往比赛时，光是绘制元器件符号和封装就要耗费大量精力；而现在只需要赛前按清单准备好，赛中大部分元器件可以直接调用，只绘制一个清单外的元件即可。这种“赛前准备+赛中调用”的模式让备赛重点从“绘图熟练度”转向了“设计决策能力”，更贴近真实工程场景。

其次， 资源库的数据质量确实很高，用起来很放心。 平台上的


百万级元器件模型都经过企业级验证


，原理图符号、PCB封装和3D模型是“三位一体”配套的，不用担心实物与模型不符导致的比赛失误。而且它


支持Altium、


KiCad


等多种EDA格式直接导出


，下载后一键导入就能用，不用二次编辑，省去了格式兼容的烦恼。

此外， 实际使用中操作流程很顺畅。在


华秋


KiCad发行版中，资源库直接内置在工具栏里，注册登录后就能在软件界面内直接搜索、预览、摆放器件，无需跳出设计环境。这种深度集成大幅提升了操作效率，让我能更专注于PCB布局布线等核心设计环节。
