华秋DFM新版V4.9重磅发布~终于支持Gerber文件提取坐标啦！

衷心感谢大家对【


华秋




DFM


】的信任与支持！正是基于你们的反馈与鼓励，我们才得以持续迭代，使产品日益贴近设计与制造的实际场景，不负每一位


工程师


的期待。近期，我们的开发团队针对用户反馈集中的需求，进行了深度的功能优化与体验升级。今天，我们正式推出华秋DFM V4.9版本！本次更新聚焦于设计信息精准传递与SMT生产效率提升两大方向，主要更新内容如下~

V4.9核心更新要点

1、新增坐标提取功能：

支持从

Gerber文件中一键提取坐标

数据，让SMT贴片编程告别繁琐的手工操作。

2、新增标注功能：

涵盖

坐标、V-cut、圆弧直径、焊盘大小、两点距离

五大标注维度，让设计意图清晰传递到生产端。

重点功能详解

01

新增坐标提取功能

原老版本仅针对


PCB设计


源文件（如Altium、


PADS


等）支持一键提取坐标，而gerber文件暂不支持，现为满足广大工程师的痛点需求，我们

新增了仅有Gerber文件也能手动提取坐标

的功能，大大提高了工作效率。这一手动提取功能，尤其为以下三类用户解决了实际痛点：

● 贸易商：

无需源文件，凭Gerber即可获取坐标；

● 贴片厂：

无需占用贴片机产线时间，离线完成提取；

● Layout工程师：

缺失源文件时，也能快速获取坐标。在坐标提取过程中，位号的核对与补全同样高效便捷。

华秋DFM让坐标提取摆脱了对贴片机和原始设计文件的强依赖，显著提升SMT


编程


前期准备效率，助力生产快人一步。

！

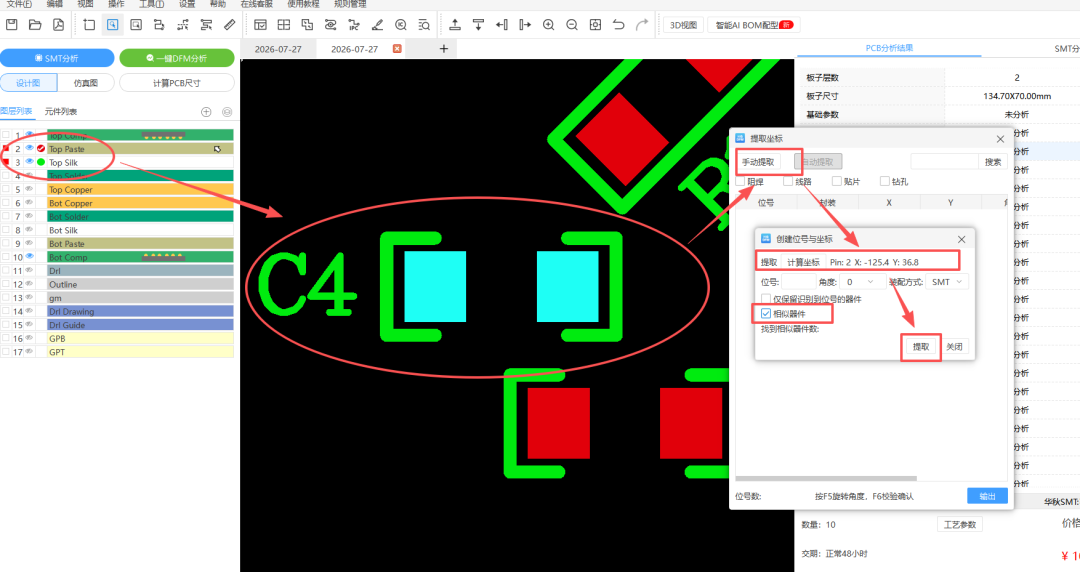

Gerber文件手动提取步骤

（以提取器件C4坐标为例）

第一步：点击

【工具】→【SMT相关】→【提取坐标】→【手动提取】

第二步：在左侧层管理栏中选择

操作层

（如果有

丝印层

需要同步打开，方便核对位号正误），点击右键选择“

框选

”选中C4器件，再点击

【计算坐标】

进行定位，最后点击

【提取】

调出坐标列表（勾选“

相似器件

”选项，可以调出更多坐标进行核验）

第三步：核对位号无误后可将状态改为

【已确认】

（快捷键按

F6

）即可输出坐标文件

◆ 常见问题1：坐标轴位号显示空白怎么办？

点击

【空格位置】

定位到器件


中心


（白色交叉箭头位置），核对丝印（如C7）后

手动输入

，按

【F6】

确认。可放大图形查看器件位置，下一次器件定位时会记住图形缩放大小。

◆ 常见问题2：位号杂乱无章导致效率低下怎么办？

可以点击右键

【重新排序】

，通过选择

【自然排序】、【未确认优先】或【重复位号优先】

提升效率。

02

新增标注功能

该功能涵盖

坐标、V-cut、圆弧直径、焊盘大小、两点距离

五大标注维度，让设计意图清晰传递到生产端。

1

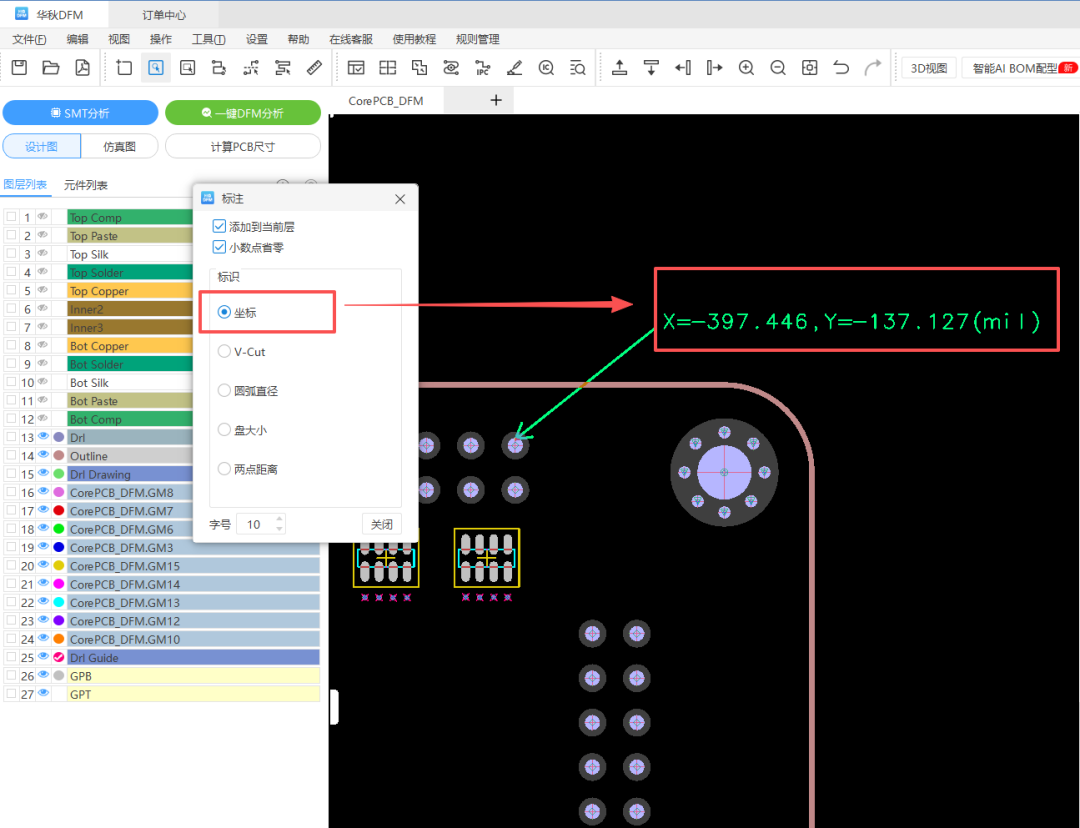

★ 坐标标注：位置信息“有据可查”

器件位置、安装孔位等关键坐标信息如果不能被准确标注，到了生产环节就容易出现装配偏差——一个坐标的误差，可能导致整批板子贴偏。

坐标标注功能让工程师可以在设计中直接标注关键位置坐标值，配合零点设置功能确保数据准确性，从源头杜绝SMT贴片的位置偏差。

2

★ V-cut标注：拼板工艺“一目了然”

V-cut是


PCB


拼板最常用的分板方式，但V-cut槽的位置、角度、深度一旦标注不清，轻则分板困难，重则损伤线路和


元器件


。V-cut标注功能支持直接在设计中清晰标注V-cut的位置与参数（常规夹角30°、45°、60°等），确保拼板设计符合工艺要求。

3

★ 圆弧直径标注：异形板加工的“精准标尺”

圆弧走线、板角圆弧、弧形开槽等元素在异形板设计中越来越常见，但圆弧参数一旦缺失，铣床加工和拼板设计就容易出现偏差。圆弧直径标注功能让工程师快速测量并标注板内圆弧的直径/半径，为异形板加工提供精准依据。

4

★ 焊盘大小标注：焊接良率的“前置把关”

焊盘大小直接影响焊接质量，过小易虚焊，过大易拉偏或立碑。不同器件（Chip件、BGA等）对焊盘尺寸要求各异。焊盘大小标注功能让工程师在设计阶段即可查看并标注焊盘尺寸，配合DFM分析提前发现隐患，从源头保障SMT良率。

5

★ 两点距离标注：设计规则的快速校验

器件间距、孔到孔距离、线到板边距离……PCB设计中的距离测量场景无处不在，以往需要借助外部工具或手动计算。两点距离标注功能支持在DFM中直接测量并标注任意两点间的距离，让设计规则校验一步到位。

华秋DFM——让设计更放心，让生产更省心

华秋DFM软件是

国内首款免费PCB可制造性和装配分析软件

，拥有

1200+细项检查规则

，基本可涵盖所有可能发生的制造性问题，能帮助设计工程师在生产前检查出可制造性问题，且能够

满足工程师需要的多种场景

，将产品研制的迭代次数降到最低，减少成本。

无论是刚刚入行的新手，还是经验丰富的资深工程师，华秋DFM都致力于为工程师们提供：

◆ 简洁直观的操作体验

◆ 精准可靠的可制造性检查

◆ 贴合实际生产的实用工具集（阻抗计算、拼板、BOM分析等）

我们相信，好的工具应当融入工作流程，默默助力，稳稳护航！

华秋DFM软件下载地址（复制到


电脑


浏览器打开）：

*【温馨提示】为提升用户体验和运营效率，我们将逐步暂停对华秋DFM旧版本的维护与支持。如您遇到登录失败或使用异常，建议尽快升级至最新版本！如需帮助，请访问华秋DFM官网或联系客服人员。
