巨霖科技PowerExpert仿真工具完成多类型电路对照测试

一套新的


电力电子




仿真


工具进入研发流程前，通常需要用代表性电路进行精度验证。本次 PowerExpert 测试覆盖瞬态分析、


DC


扫描、


AC


扫描和绝缘采样电路，并在统一模型、分析设置和观测条件后查看输出结果。本文介绍测试方法、覆盖范围与结论边界。

为保护相关信息，本文不披露项目相关方身份、参考工具、模型文件和具体参数，仅介绍可公开的测试方法、覆盖范围及观察结果。

测试概览

测试对象：PowerExpert

对照方法：在指定电路中统一器件模型、激励条件、分析设置和观测节点，再对输出结果进行对照观察

基础与应用测试：瞬态分析、DC 扫描、AC 扫描、绝缘采样电路

附加测试：蒙特卡洛分析、Worst Case 分析

图示观察：在本次指定条件和图示坐标尺度下，PowerExpert 输出与参考结果未见明显偏离

三类基础分析

对照测试从结构清楚、结果便于观察的基础电路开始。

测试分别使用 PowerExpert 与既有参考流程建立指定电路，统一分析条件和观测对象，再查看两组输出。

测试先后覆盖：

· 瞬态分析：

观察电路输出随时间变化的过程；

· DC 扫描：

检查输入变化时的静态输出关系；

· AC 扫描：

观察电路在不同频率下的响应。

这种方法的价值，在于减少模型、设置和观测方式不同所带来的干扰，让结果能够在相同条件下进行复核。

图1：PowerExpert 瞬态分析测试画面。配图仅展示 PowerExpert 侧，不包含项目相关方及参考工具信息。

在频域分析部分，测试还对指定电路进行了 AC 扫描，观察不同频率下的输出变化。

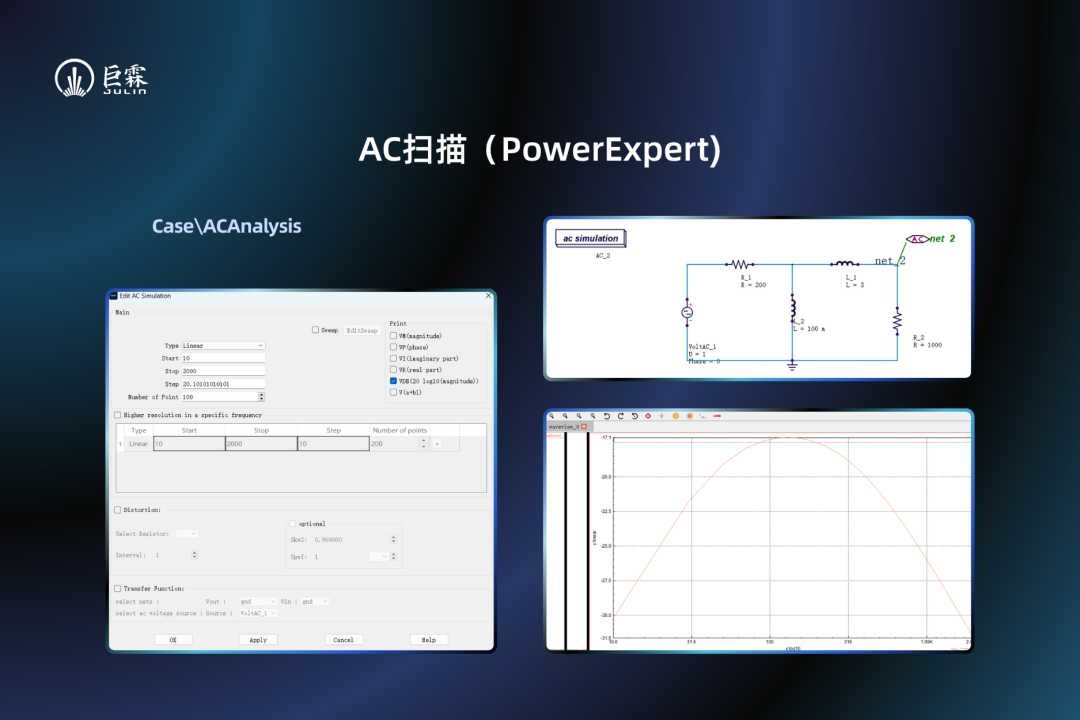

图2：PowerExpert AC 扫描测试画面。图中电路与参数仅对应本次测试。

从基础电路进入绝缘采样场景

基础分析之后，测试继续进入绝缘采样电路。

这类电路通过


电阻


网络、开关器件和储能元件获取采样


信号


。开关动作、


电容


充放电和采样时序会共同影响关键节点波形。相比基础 RC 或 RLC 网络，它包含更多相互作用的电路环节，也更接近具体应用中的瞬态过程。

测试在两套流程中分别建立指定电路、设置分析条件并观察关键节点，随后将结果叠加查看。

图3：PowerExpert 绝缘采样电路测试画面。项目相关方、参考工具及内部项目信息均未展示。

两组波形放到一起

瞬态、DC、AC 和绝缘采样四组结果最终都被放进同一坐标中叠加查看。这样一来，波形的变化趋势、转折位置和关键区间有没有明显差别，可以直接从图上观察。

将两组结果叠加后，可以看到：

在本次指定电路、模型、分析设置及图示坐标尺度下，PowerExpert 输出与参考结果未见明显偏离。

这组图传递的信息很直接：在这几类电路和既定设置下，PowerExpert 给出的波形能够和参考结果对得上。进入更复杂的模型、更大的电路或其他分析任务时，仍然要带着对应场景继续验证。

测试进一步覆盖高级分析

完成单次波形对照后，测试进一步覆盖了蒙特卡洛分析和 Worst Case 分析。

蒙特卡洛分析通过多次抽样观察


元器件


参数变化对输出的影响；Worst Case 分析用于检查参数组合变化时可能出现的边界情况。它们通常服务于容差、波动范围和设计裕量判断。

测试关注点也由“当前设置能不能跑”，进一步扩展到“参数发生波动后会怎样”。这一步开始把元器件离散性和边界组合纳入评估，为后续的容差与裕量分析打开空间。

一套可复用的对照方法

这次测试留下的除了一组叠加波形外，也是一套可以复用的工具评估方法：

·

选择结构明确、便于观察的基础电路

·

固定器件模型、激励条件和分析设置

·

统一需要观察的节点和坐标范围

·

依次完成瞬态、DC、AC 等基础分析

·

再进入能够代表实际业务的应用电路

·

对差异进行量化后，再决定是否扩大测试范围

不同研发团队使用的器件模型、控制方式和验收标准并不相同。任何一套工具进入项目之前，都需要结合目标团队的代表性电路重新验证。

如果您的团队正在评估电力电子仿真工具，可以从几组最能代表现有工作流的模型和电路开始，建立自己的对照清单，再逐步扩展到实际项目。

PowerExpert 可以基于经过授权的模型和电路，配合开展针对性的评估测试。
