博世新一代电流型门极驱动芯片EG12x助力SiC器件系统优化

每年的PCIM Europe，都是观察功率电子技术发展方向的一个重要窗口。今年PCIM Europe期间，通过与来自


新能源


汽车、储能、工业驱动等领域的客户交流，我们发现大家讨论的话题正在悄然发生变化。

几年前，行业最关心的是谁家的SiC


MOSFET


损耗更低、开关速度更快、功率密度更高。而现在，越来越多


工程师


开始讨论另一个问题：如何把SiC真正用好。

这看似只是一个措辞变化，但背后反映的是行业正在进入新的阶段。换句话说，SiC技术竞争正在从“器件性能竞赛”，进入“系统优化能力竞赛”。

过去十年，SiC 凭借高效率、高功率密度和优异的


高压


性能，推动了新能源汽车、储能系统、工业驱动等应用快速发展。尤其是在新能源汽车领域，800V平台正逐步从高端车型走向规模化应用。然而，当越来越多项目采用SiC之后，工程师们发现，真正耗时的往往不再是器件选型，而是系统优化。

做过SiC


逆变器


调试的小伙伴，大多都有过类似经历：为了降低损耗，先把开关速度提上去；效率指标改善了，EMI问题又冒出来；为了压住EMI，不得不降低dv/dt、增加滤波，或者重新调整驱动参数。等EMI问题缓解后，损耗、结温、过冲和器件应力又重新成为新的约束。

因此，对于许多逆变器项目而言，真正困难的并不是找到一个“最佳参数”，而是在效率、EMI和可靠性之间找到合适的平衡点。这个平衡点并不是固定的，它会随着应用场景、客户需求以及系统目标的不同而变化。

随着高压平台逐渐普及，在不少逆变器项目中，SiC MOSFET的dv/dt已经达到50~100V/ns，甚至更高。更高的开关性能带来了更高效率，同时也使EMI设计、绝缘设计和系统可靠性面临新的挑战。越来越多工程师开始意识到，影响系统表现的已经不仅仅是器件本身，如何


控制器


件同样重要。

图片: 效率 / EMI / 可靠性 三角平衡图

正是在这样的背景下，一个新的思路开始受到越来越多关注：能否把过去依赖硬件修改解决的问题，尽量变成软件优化的问题？

传统


驱动器


通常采用固定驱动能力和固定外围参数，一旦硬件完成，系统行为基本确定。如果后期发现EMI、振铃或效率不满足目标，往往需要重新调整外围电路甚至修改


PCB


。这样的过程很多工程师都经历过，而随着项目周期不断缩短，反复迭代硬件的成本也越来越高。

博世




电流


型门极


驱动芯片


EG12x则提供另一种思路。通过实时电流门极波形控制（Current Gate Sha


pi


ng），工程师可以根据不同工况和不同目标调整开关行为。

例如，在追求最高效率时采用一种驱动策略；当EMI成为主要约束时切换至另一种策略；而当器件运行接近SOA边界时，则可以进一步调整驱动参数，以兼顾效率、EMI与可靠性。

也就是说，同一套硬件平台可以根据不同应用需求进行灵活配置，而不必反复修改外围电路。

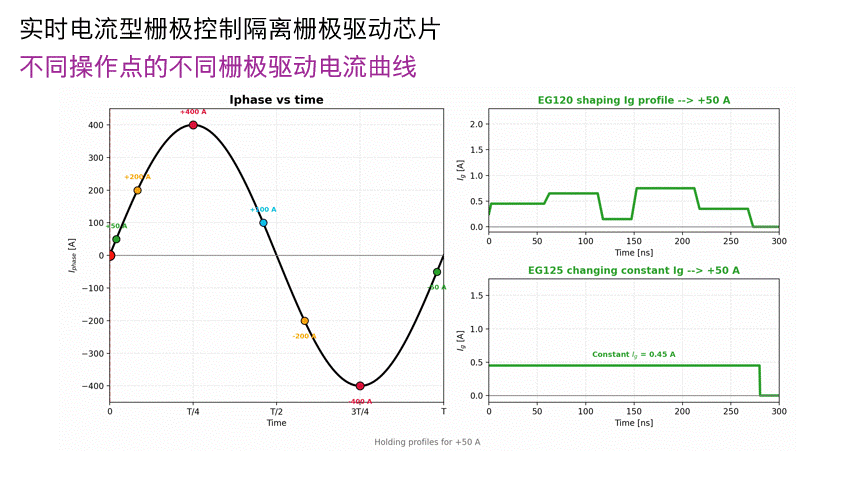

图片: Gate Shaping 动态波形示意图

经常有人问：“驱动器不就是负责开和关吗？还能带来多大差别？”

实际上，门极波形的控制对系统性能的影响远比想象中更大。在博世系统测试平台上，相比传统固定驱动方式，EG12x通过实时门极波形优化，在部分常规工况下可实现高达63%的开关损耗降低。

这一提升的意义远不止于效率本身。对于大功率SiC逆变器而言，更低的开关损耗意味着更低的器件结温、更小的散热压力以及更高的系统可靠性。同时，也能为功率密度提升和热设计优化提供更多空间。从系统角度看，受益的不仅是一颗驱动器，而是整个功率变换系统。

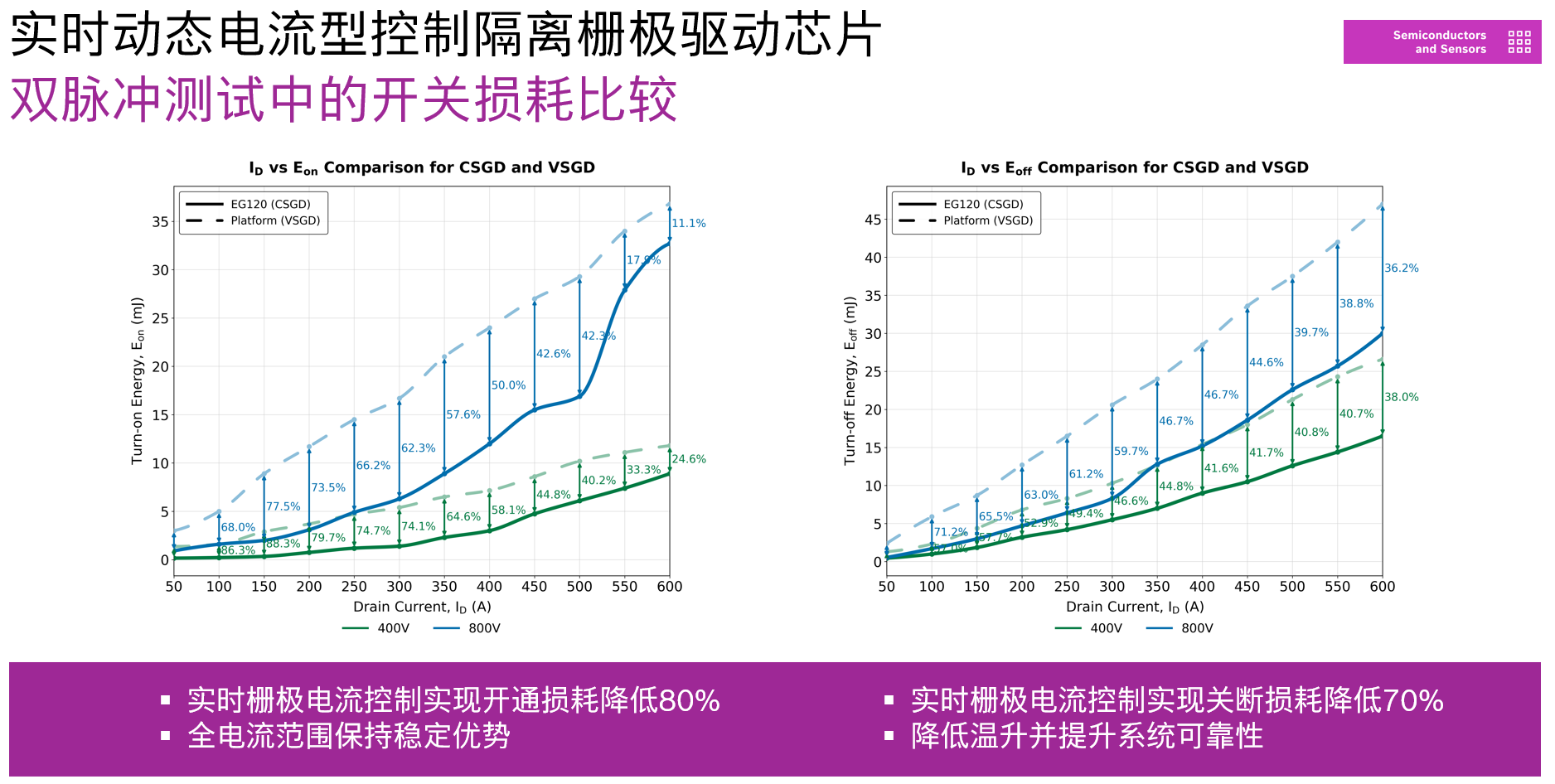

图片: 电流型驱动芯片EG12x(CSGD) 和传统电压型驱动芯片(VSGD)双脉冲测试的开关损耗比较

除了实时波形控制之外，EG12x还集成了10A Source / 10A Sink驱动能力、


UART


数字配置


接口


、


Ac




ti


ve Miller Clamp、DESAT短路保护以及状态监测能力，面向新能源汽车、储能系统、光伏逆变器和工业驱动等应用设计。这些功能单独来看或许并不陌生，但组合在一起，却为系统工程师提供了更大的优化自由度。

对于工程师而言，最重要的往往不是某一个参数，而是这些能力组合后能够带来的系统级优化自由度。过去需要通过硬件修改才能完成的调试工作，现在越来越多可以通过配置完成，这也是博世认为未来驱动器发展的重要方向。

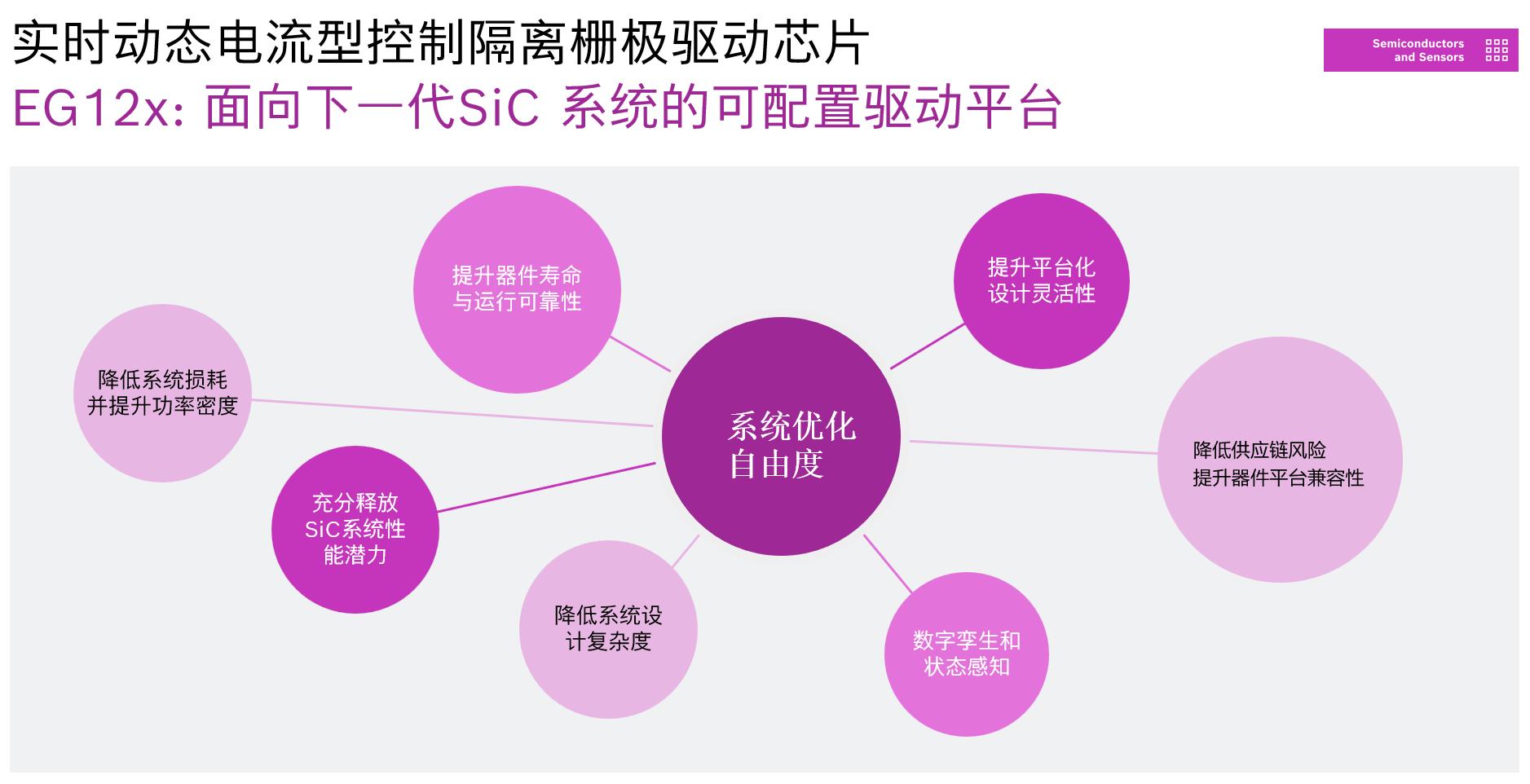

图片: EG12x带来的系统价值和未来演进方向

今年PCIM Europe上，我们还观察到一个非常明显的趋势：


AI


、


电气


化交通和新能源正在快速融合。从新能源汽车到储能系统，再到AI数据


中心




电源


，行业都在追求更高效率、更高功率密度和更高可靠性。同时，数字孪生、在线诊断和预测性维护也开始逐步进入功率电子领域。

从这个角度看，未来门极驱动器承担的角色，或许将不仅仅是"驱动"。通过持续记录dv/dt、过流事件、DESAT状态以及开关波形等运行数据，未来系统有望建立器件健康度模型，为数字孪生、寿命预测和预测性维护提供数据支撑。

驱动器正在逐渐从一个执行单元，演变为系统中的感知节点，并成为连接功率器件和数字世界之间的重要桥梁。EG12x 通过芯片内的实时监控模块让这一切成为可能。

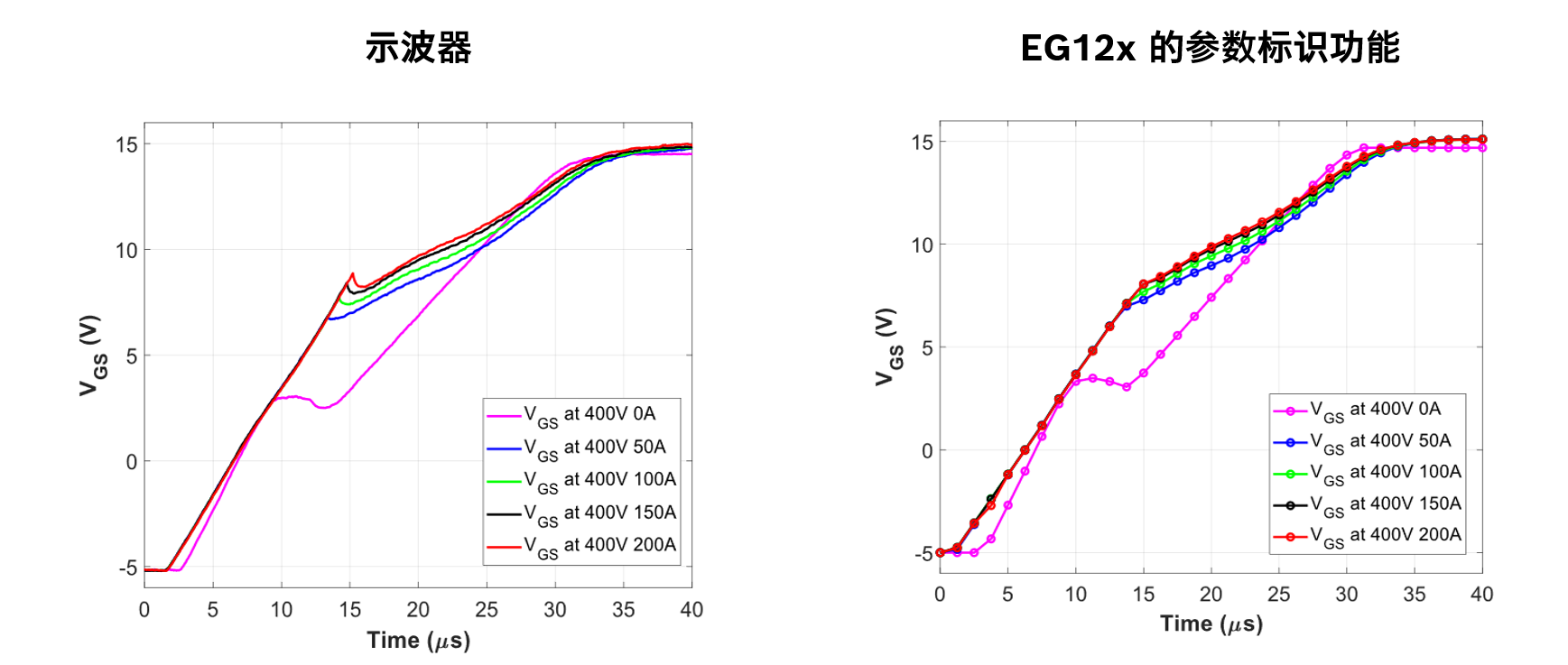

图片: EG12x的功率晶体管参数识别功能

例如在左图中是


示波器


在实验室环境下测试得到的Vgs在一些工况的开通波形，右图为EG12x在实际运行过程中通过参数识别功能实时提取的特征曲线。两者形成了从实验室表征到现场运行监测的数据闭环。通过分析这些特征数据未来可以实现器件健康状态评估，老化趋势以及预测性维护，为功率器件可靠运行提供新的技术基础。

写在最后

过去十年，行业关注的是功率器件；未来十年，行业将越来越关注如何使用功率器件。

SiC时代的竞争，已经不只是器件性能的竞争。谁能够更快完成系统优化，谁能够更灵活地平衡效率、EMI与可靠性，谁就更有机会赢得下一代应用。

当功率器件性能逐渐趋同之后，系统优化能力正在成为新的竞争力。对于下一代 SiC 应用而言，门极驱动不再只是执行“开”和“关”的器件，而正在成为连接效率、可靠性与智能化系统之间的重要桥梁。

博世新一代电流型门极驱动芯片EG12x，希望为系统工程师提供更大的优化自由度和更灵活的设计空间，让系统优化从一次性的硬件设计，逐步演变为可持续迭代的软件能力。

8月26日至28日，欢迎莅临PCIM Asia博世展台（深圳国际会展中心·宝安新馆 Hall 16, C01），与我们共同探讨下一代SiC系统优化的新思路，共话功率电子技术新未来。
