新品 | AddOn Display In For PoE-P4，Unit PoE-P4 显示输入扩展模组

Ad


dOn Display In For


PoE


-P4 是一款适配 Unit PoE-P4 的


HDMI


视频输入扩展模组。

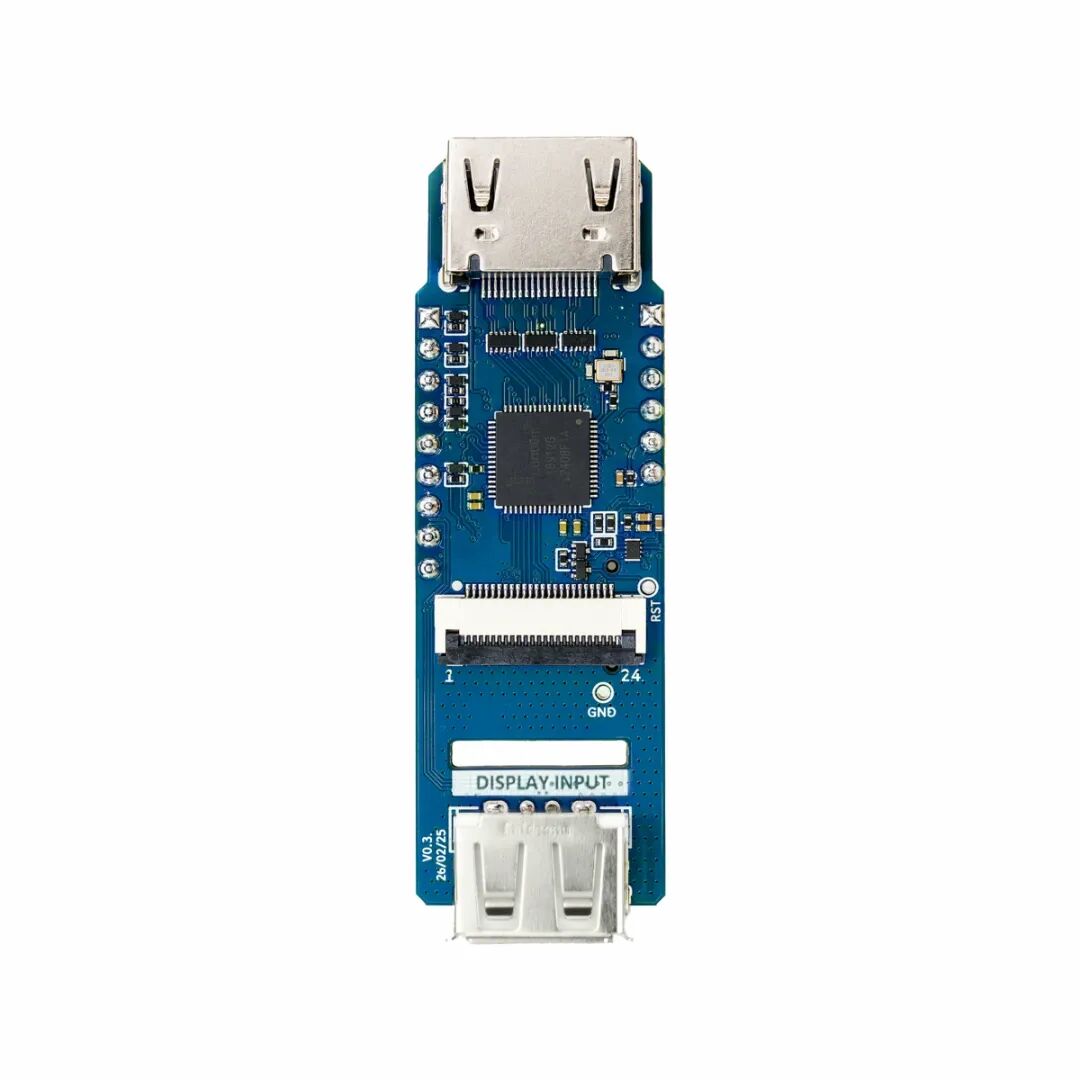

模块基于 LT6911D 芯片，可将外部设备输入的 HDMI 视频


信号


转换为 2-Lane MI


PI




CSI


信号并传输至 Unit PoE-P4，便于主控对视频画面进行采集、处理与分析。

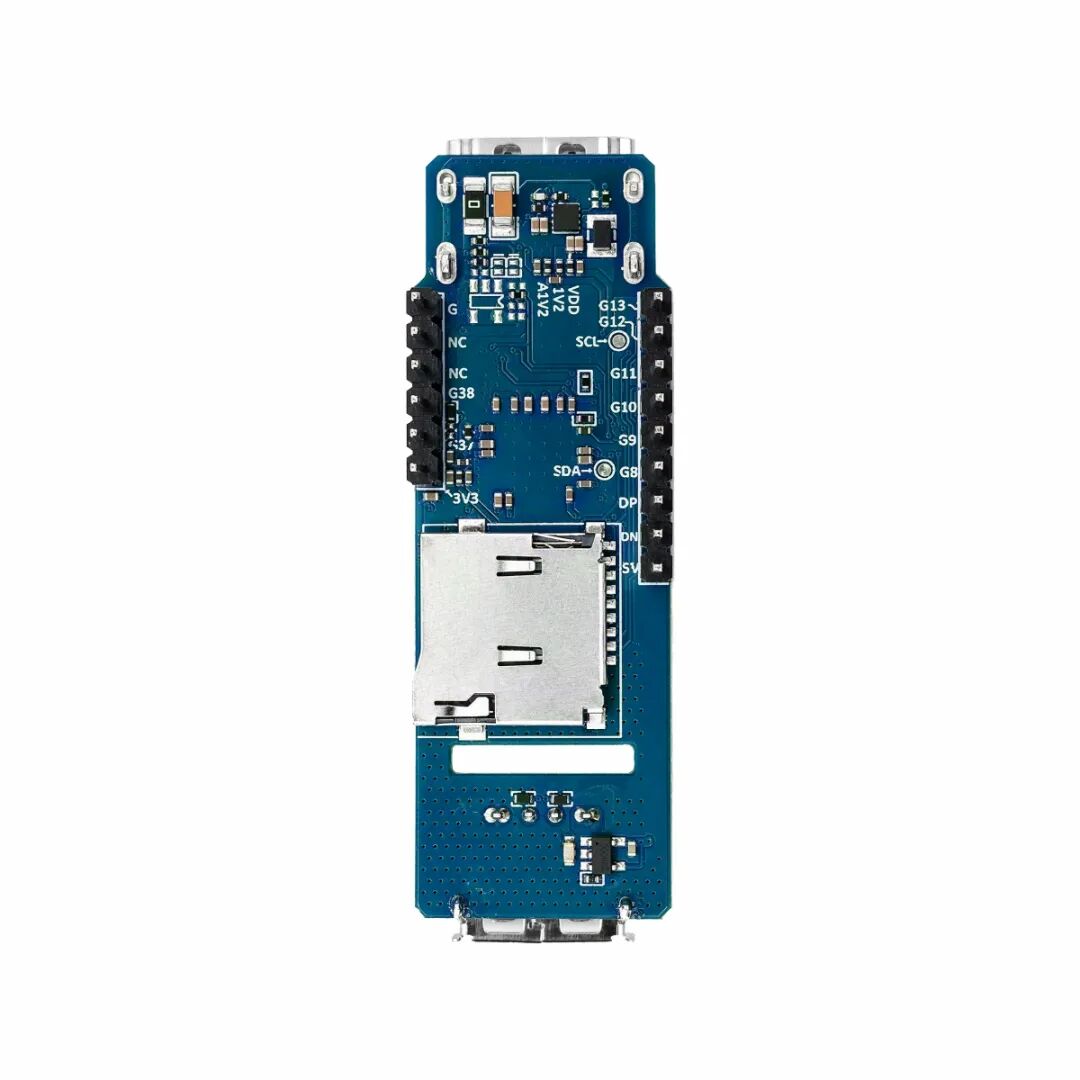

除视频输入外，模块还集成了外设连接与本地存储相关扩展能力。板载 microSD 插槽接入主控


SDI


O 总线，可用于存储采集的视频、图像及相关数据；板载


USB


Type-A


接口


可用于连接鼠标、键盘等外设。

视频、控制、存储与 USB 信号均通过 24P


FPC


接口连接至 Unit PoE-P4，适用于 HDMI 视频采集、图像处理与分析、


机器视觉


、视频监控与


嵌入式


多媒体终端等应用场景。

产品特性

适配 Unit PoE-P4 的 HDMI 视频输入扩展模组

基于 LT6911D 实现 HDMI 转 MIPI CSI 视频输入

标准 HDMI Type-A 输入接口，便于快速接入外部 HDMI 视频源

板载 micro


SD


插槽接入主控 SDIO 总线，支持本地存储采集的视频、图像及相关数据

板载 USB Type-A 接口，支持鼠标、键盘等外设接入

支持构建视频采集、图像处理、外设连接与本地存储联动的一体化应用方案

支持 1280 x 720 @ 60Hz 和 1920 x 1080 @ 30Hz输入分辨率

应用场景

HDMI 视频采集

图像处理与分析

机器视觉

视频监控

嵌入式多媒体终端
