【新品发布】GM2502：5V/2A 同步降压DC-DC，高性价比、小尺寸，TPS62A02、TLV62569的理

在光模块、


FPGA


内核供电、电池供电系统等对尺寸与效率极度敏感的应用中，


电源


设计者常常面临两难：既要实现低输出电压下的高效率，又要在有限


PCB


面积内完成紧凑布局。

共模


半导体


全新推出的

GM2502

同步降压


DC


-DC


转换器


，以

2.5V–5.5V输入、2A输出能力、低至0.6V输出电压

，

PSOT-563 / SOT-23 / DFN小尺寸封装，是与TPS62A02、TLV62569性能相当、价格更优

的理想替代。GM2502无需大幅改动PCB即可快速替换，帮助客户在保持性能的同时，有效降低系统BOM成本。

一、核心优势：小尺寸、高效率、灵活封装

（1）小尺寸封装，适配紧凑布局

GM2502有6引脚PSOT-563小尺寸封装，适用于紧凑型设计,能兼容SOT-563，还具备更高的效率和更低的开关噪声。同时传统的6引脚SOT-23封装和8引脚DFN封装(2mm*3mm)，便于兼容现有设计。

（2）低输出电压下的高效率

低输出电压0.8V的效率高于80%以上，其中负载100mA的效率达到85%。1.8V输出低压/负载100mA场景下，效率达到92%，特别适合FPGA、


ASIC


、SoC等低压大


电流


核心供电场景。

图3. 效率曲线，VIN=3.3V, FSW=1MHz

（3）宽输入电压，覆盖主流供电

支持 2.5V至5.5V输入电压范围，可直接由单节


锂电池


、


USB


5V或3.3V中间总线供电，无需额外预调节电路。输出电压可调至0.6V–VIN，灵活适配各类负载需求。

（4）灵活的开关频率选择

GM2502支持1MHz / 2MHz可


编程


开关频率。高频（2MHz）可减小外围电感


电容


尺寸，低频（1MHz）则有助于提升效率。40ns最小导通时间，支持高降压比应用。

（5）轻载高效，延长电池续航

内置低功耗模式，轻载时自动进入跳频工作状态，静态电流低至40μA。关机模式，静态电流仅1μA，有效延长电池供电设备的续航时间。

（6）完善保护，系统更可靠

集成过流保护（逐周期+打嗝模式）、输出过压保护、热关断、内部软启动，并可选电源良好（PG）指示，为系统稳定运行提供全面保障。

（7）内部补偿，简化设计

采用内部补偿的峰值电流模式控制，


工程师


无需进行复杂的环路补偿计算。仅需少量外围阻容元件即可完成设计，大幅缩短研发周期。

二、典型应用

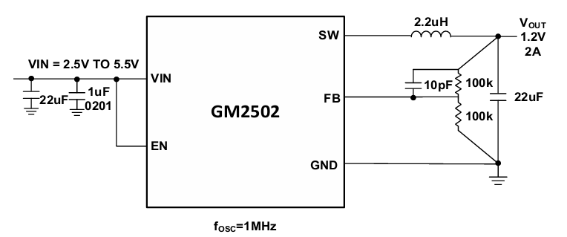

图1. 1MHz典型应用

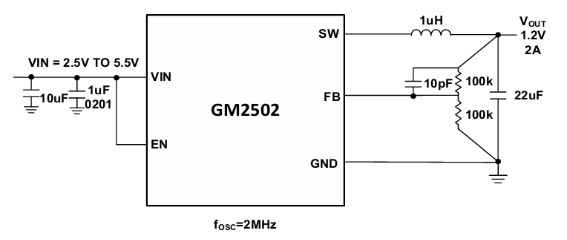

图2. 2MHz典型应用ms

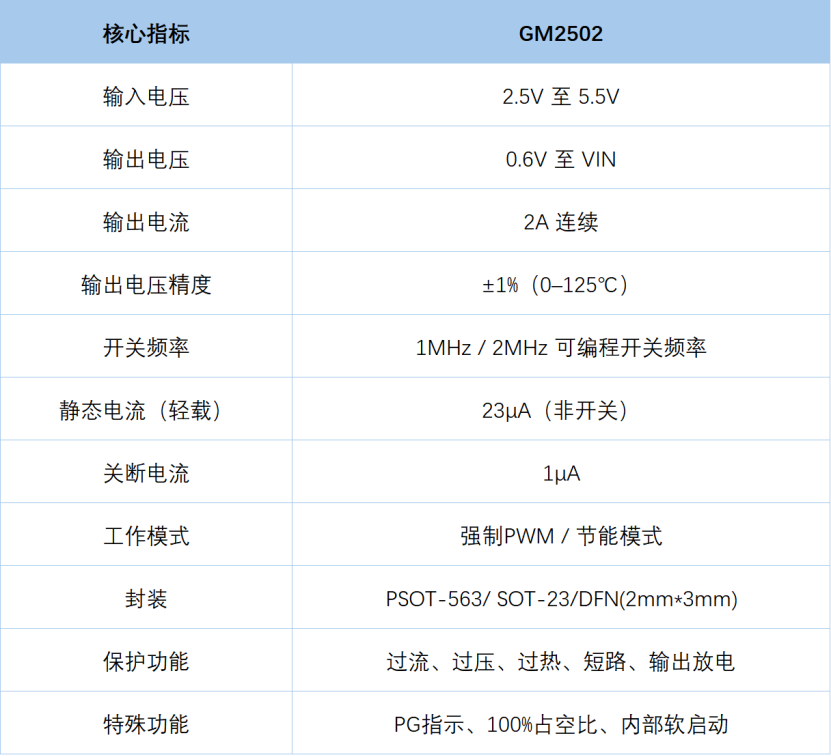

三、技术规格速览

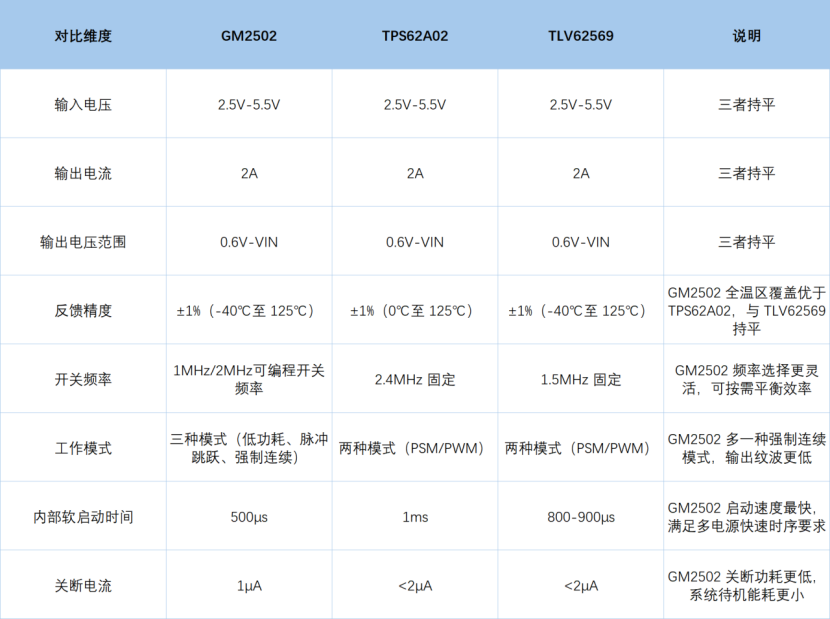

四、竞品分析：GM2502 vs. TPS62A02 vs. TLV62569

结论：

M2502核心指标（输入范围、输出能力、反馈精度）达行业主流，在开关频率、封装等方面具备差异化优势，是5V/2A降压DC-DC的高性价比选择。

其关键性能更优：

-40℃~125℃全温区反馈精度优于TPS62A02，软启动更快、关断功耗更低，SOT563封装散热更好，且引脚100%兼容，可无缝替代现有设计。

同时具备多项实用差异化功能：

支持 1MHz/2MHz可编程开关频率，灵活平衡效率与尺寸、简化BOM；支持强制连续模式，轻载低纹波适配


高精度


电路；集成输出过压保护，超110%标称值即关断，有效保护后级；提供DFN-8封装（2mm*3mm），热阻低至 75℃/W，5℃环境下仍可满负载2A输出，解决小封装散热难题。

五、典型应用场景

•

  光模块 / 光纤


  通信



  ：1.2V/1.8V低电压供电，小尺寸SOT-563封装便于光模块内部布局。



•

  FPGA / ASIC /


  微处理器


  核心电源

  ：2A输出能力+快速瞬态响应，满足内核供电需求。



•

  电池供电系统

  ：40μA静态电流+节能模式，延长便携设备续航。



•

  机顶盒 / 路由器/网络摄像头

  ：2MHz高频工作，减小外围电感电容尺寸，优化整机体积。


六、PCB布局建议

GM2502虽高度集成，但仍需遵循以下布局准则以获得最佳性能：

•

  输入电容：

  在VIN与GND引脚之间放置低ESR陶瓷电容（推荐10μF，0805），尽可能靠近芯片，以减小开关回路面积。



•

  输出电容：

  根据输出电压选择合适容值（推荐22μF，0805），靠近VOUT与GND引脚放置。



•

  反馈走线：

  FB分压


  电阻


  应靠近FB引脚放置，反馈走线短而直，远离开关节点（SW引脚）。



•

  地平面

  ：GND引脚应直接连接到顶层大面积地平面或完整地层，并通过多个过孔连接内部地层，兼顾低阻抗回路与散热。



•

  散热过孔

  ：在芯片下方及周边布置过孔，可有效降低热阻，提升高温下的带载能力。


七、订购指南

Z=符合 RoHS 标准的部件。

八、结语

GM2502的推出，为5V/2A降压应用带来了一款兼顾小尺寸、高效率、灵活封装的国产DC-DC解决方案。无论是光模块的极简空间、FPGA/SoC的低压大电流核心供电，还是电池供电系统的续航要求，GM2502都能以稳定可靠的性能应对挑战。

共模半导体将持续专注于高性能、高性价比


模拟


芯片，助力客户在日益激烈的市场竞争中快速实现产品落地。
