载流子寿命是什么？电子—空穴对如何产生与复合

发布时间：2026-08-13来源：半导体之芯

载流子不会永久存在。光照、热激发或电注入会产生非平衡电子—空穴对，复合又让它们消失；二者共同决定电流能传多远、器件关断有多快。读完本文，你应能说清产生与复合的物理路径、寿命的统计含义，以及为什么寿命并非越长越好。

先记住一句话：寿命是过剩载流子复合快慢的统计时间尺度；它由材料、缺陷和工作条件共同决定，并非某个电子自带的固定计时器。

01｜载流子怎样被产生？

半导体中的电子通常占据价带。电子吸收足够能量后跃迁到导带，价带原位置留下一个可移动的空穴，于是形成电子—空穴对。热激发、能量不低于带隙的光子以及外部电注入，都能建立非平衡载流子。

“过剩载流子”是相对热平衡浓度新增的部分。持续照光或注入时，产生率升高，过剩电子和空穴逐渐积累；停止激励后，新增产生项消失，复合开始主导它们的衰减。

02｜热平衡中为什么仍有复合？

热平衡并不表示载流子静止，也不表示产生和复合都为零。微观上，电子—空穴对仍不断产生和消失；宏观浓度保持不变，是因为产生率G与复合率R相等。

外界激励打破这组动态平衡：产生率暂时大于复合率，载流子浓度上升；浓度升高又会增强复合。新稳态建立时，总产生率再次等于总复合率，但此时浓度已经不同于热平衡值。

03｜复合为什么不只有一条路？

辐射复合中，导带电子与价带空穴复合，能量以光子释放，在直接带隙材料的发光器件中很重要。硅是间接带隙材料，带间辐射复合通常较弱，缺陷参与的路径往往更受关注。

SRH复合以带隙中的缺陷能级为中转站：缺陷先俘获一种载流子，再俘获另一种，能量主要交给晶格。界面、金属污染和晶格缺陷会增加这类中心，因此表面钝化和材料洁净度会显著影响有效寿命。

Auger复合不发出光子，而把复合能量传给第三个电子或空穴。它在载流子浓度较高时增强。三条通道可同时存在，有效寿命反映的是它们与表面复合共同作用后的结果。

图1：产生与三类复合机制的能带概念图。箭头表示能量或载流子转移，非按比例。

04｜寿命到底表示什么？

在低注入、空间近似均匀且可用单一有效寿命描述的条件下，撤去激励后的过剩少数载流子可写成：

Δn(t) = Δn₀e^−t/τ

Δn₀为初始过剩浓度，t为时间，τ为有效载流子寿命。

经过一个τ，过剩浓度降到初值的1/e，约37%，不是降到一半。这里的τ是大量载流子统计衰减的时间常数，并不保证每个电子恰好存活同样长。真实器件还会受注入水平、温度、掺杂、表面和空间非均匀性影响，曲线未必只有一个时间常数。

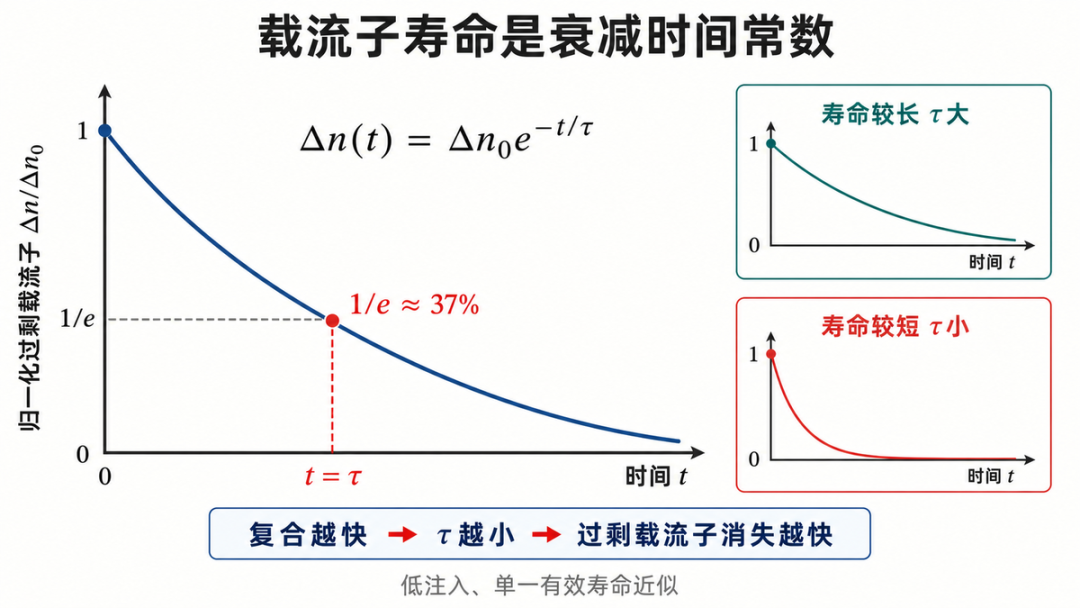

图2：低注入、单一有效寿命近似下的指数衰减。t＝τ处应为1/e，约37%。

05｜寿命越长，器件一定越好吗？

在光电二极管、太阳电池等依赖载流子收集的器件中，寿命较长通常让过剩载流子在复合前走得更远，提高被结区收集的机会。材料缺陷或表面复合使寿命变短时，响应和效率可能下降，反向产生—复合电流也可能改变。

但在PIN二极管、IGBT等双极导电器件中，较长寿命会积累更多存储电荷，可降低漂移区导通压降，却让关断时需要移走更多电荷，形成更长尾电流。寿命缩短则可能加快关断，同时增加导通损耗。

所以工程目标不是追求最大寿命，而是在材料质量、载流子收集、导通损耗、开关速度和可靠性之间设定合适窗口。任何具体寿命值都必须同时说明材料、温度、注入水平、测试方法和器件结构。

本篇记忆卡

一句话定义：载流子寿命是非平衡过剩载流子因复合而衰减的统计时间尺度。

核心因果链：激励产生电子—空穴对 → 过剩浓度升高 → 多种复合通道消耗载流子 → 浓度按有效寿命衰减 → 输运与器件动态特性改变。

三个记忆要点：①热平衡是G＝R的动态平衡；②SRH经缺陷能级，Auger把能量交给第三载流子；③一个τ后过剩浓度约剩37%。

常见误解：“寿命越长越好”不成立；长寿命利于收集，却可能增加双极器件存储电荷并拖慢关断。

END

关注“半导体之芯”

系统学习器件原理、晶圆工艺、材料设备、设计制造衔接与封装测试。
