SOI硅片：埋氧层如何改变器件隔离与寄生？

发布时间：2026-08-10来源：半导体之芯

SOI硅片并非在普通硅片表面覆氧化物，而是把薄硅器件层放在埋氧层之上。这个结构切断器件体区与衬底的直接导电路径，也重新安排了寄生电容、散热和体区电势。读完本文，你应能解释SOI为何更易隔离，以及BOX厚度为什么不能只按“越厚越好”判断。

先记住一句话：BOX把体硅中的衬底导电路径换成绝缘隔离，同时把原来的结电容问题改写为介质耦合、散热和体区电势问题。

01｜SOI硅片究竟多了哪一层？

SOI是“绝缘体上硅”的英文缩写。典型衬底从上到下由薄硅器件层、埋氧层和支撑硅片组成；埋氧层常写作BOX（Buried Oxide）。晶体管制造在顶层单晶硅中，BOX位于器件下方，而不是普通MOS栅氧化层的位置。

SOI可通过注氧形成，也可采用晶圆键合与薄层转移。量产要控制顶层硅和BOX厚度、均匀性、缺陷与界面质量，因为这些指标共同决定电学和工艺窗口。

图1：体硅MOS与SOI MOS的纵向电学路径对比。BOX切断体区到支撑硅片的直流路径，但仍存在跨介质耦合。

02｜BOX为什么能改善隔离？

在体硅MOS中，体区与衬底连续，源漏扩散区还会和体区形成PN结。衬底噪声、井电势扰动可沿硅体传播，源漏结则要在开关时反复充放电。

加入BOX后，器件体区到支撑硅片的直流导电路径被绝缘层截断。源漏结不再向深厚体硅衬底延伸，结面积和结电容通常显著减小；衬底噪声耦合与闩锁相关路径也更容易受到抑制，因此SOI常用于低功耗、射频和需要较强电隔离的设计。

BOX只提供纵向隔离，邻近器件仍需浅沟槽等横向隔离；高频电场也能通过介质耦合。把SOI理解成“完全没有衬底耦合”会误导设计判断。

03｜寄生电容真的消失了吗？

SOI降低的是一类重要寄生：源漏到体硅衬底的结电容。需要充放电的结电荷减少，通常有利于降低动态功耗并提高开关速度。但栅重叠电容、接触电阻、互连电容以及器件间耦合仍然存在。

C_BOX = ε_ox·A / t_BOX

平行板近似：ε_ox为氧化层介电常数，A为有效耦合面积，t_BOX为BOX厚度

按这个近似，在材料和面积不变时，BOX越薄，跨BOX电容越大，背栅控制也越强。若ε用F/cm、A用cm²、厚度用cm，结果单位为F。实际器件还受边缘场和频率影响，不能用此式替代提取模型。

薄BOX不是单纯的缺点：在全耗尽SOI（FD-SOI）中，它可让背偏压调节阈值与速度，也会增强支撑硅片到沟道的耦合。SOI不是消灭所有寄生，而是降低一部分、重构另一部分。

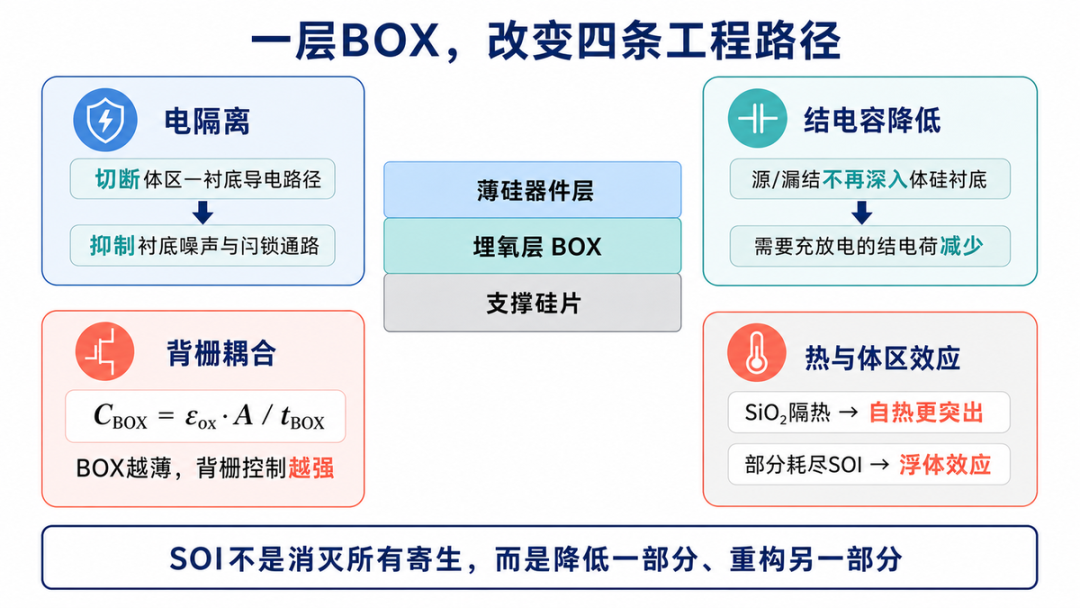

图2：BOX对隔离、结电容、背栅耦合和热/体区效应的四条主要影响路径。

04｜为什么SOI仍有新的工程难点？

二氧化硅导热弱于单晶硅，BOX会阻碍热量向支撑硅片扩散。功率密度较高时，沟道升温会改变迁移率、延迟和可靠性，这就是自热效应。

在部分耗尽SOI中，体区若没有稳定接触，冲击电离产生的空穴会改变体电势，引起浮体与历史效应。增加体接触能稳定电势，却会占面积并引入寄生。

FD-SOI把顶层硅做得足够薄，使沟道在工作时充分耗尽，电势控制更直接，并可利用背偏压调节器件。不过它仍需控制顶层硅与BOX厚度均匀性、BOX电荷、背界面缺陷和自热。具体收益取决于工艺节点、器件结构和测试条件，不能把某一产品参数当作所有SOI平台的通用值。

选择SOI是在权衡：更强隔离、更小结电容，换来背栅、热路径与体区管理的新约束。判断时应同时看器件模型、版图、频率和热边界。

本篇记忆卡

一句话定义：SOI是在支撑硅片与薄硅器件层之间加入埋氧层的分层硅衬底。

核心因果链：加入BOX → 衬底导电路径被切断 → 结电容与衬底噪声路径减弱 → 介质耦合、散热和体区电势成为新约束。

三个记忆点：①三层结构；②结寄生减少但跨BOX耦合仍在；③薄BOX增强背栅控制，自热与浮体需单独评估。

常见误解：SOI不是“没有衬底、没有寄生”，而是用绝缘层重构了衬底相关路径。

END
