扩散电流:浓度差为什么会产生电流?
扩散电流不需要外加电场,它来自载流子浓度随位置变化。单个电子或空穴仍在随机热运动,但高浓度一侧跨过观察面的粒子更多,于是群体出现净通量。读完本文,你应能判断扩散方向、电子与空穴的电流方向,以及它在PN结、BJT和光电器件中的作用。
先记住一句话:扩散电流的根源不是粒子突然获得统一方向,而是浓度梯度让随机运动的统计结果不再对称。
半导体中的载流子不断做热运动并频繁散射。若各处浓度相同,从观察面向左和向右穿过的粒子数在统计上相等,因此没有净扩散通量。
若左侧浓度高、右侧浓度低,单个粒子的运动依旧随机,但左侧可参与跨越观察面的粒子更多。于是从左向右穿过的数量大于反向数量,形成由高浓度指向低浓度的净粒子通量。扩散是在逐步抹平浓度差,并不是载流子沿直线整齐前进。

图1:单个载流子的瞬时方向随机;浓度不均匀使穿过观察面的粒子数不对称,产生净扩散通量。
讨论方向时必须区分“粒子通量”和“常规电流”。电子带负电,电子向右扩散时,电子通量向右,而常规电流方向向左;空穴按正电荷处理,空穴向右扩散时,空穴通量和常规电流都向右。
因此,“电子和空穴都从高浓度向低浓度扩散”并不等于它们产生的电流方向相同。判断时先找浓度降低的方向,再根据电荷符号换算电流方向:电子取反,空穴同向。这是理解扩散电流正负号的关键。
Γn = −Dn·dn/dx Γp = −Dp·dp/dx
Jn,diff = qDn·dn/dx Jp,diff = −qDp·dp/dx
Γ表示粒子通量,负号表达“沿浓度降低方向扩散”。J表示常规电流密度,q取正的元电荷量;电子带−q,所以电流方向相对电子通量翻转,空穴带+q则不翻转。Dₙ和Dₚ是扩散系数。
若x向右且电子浓度向右降低,则dn/dx<0:电子通量Γₙ>0,指向右;电子扩散电流Jₙ,diff<0,指向左。若空穴浓度也向右降低,则dp/dx<0,空穴扩散电流Jₚ,diff>0,指向右。梯度越陡、扩散系数越大,扩散电流密度的绝对值通常越大。
量纲可帮助检查公式:n、p常用cm⁻³,浓度梯度为cm⁻⁴,D为cm²/s,乘以q后得到A/cm²。该式属于连续介质的漂移—扩散模型;强简并或弹道输运需用更完整的模型。
PN结正向偏置使势垒降低,多数载流子跨结进入对方准中性区,成为过剩少数载流子。它们从结边缘向外扩散并逐渐复合;理想二极管正向电流的核心来源正是这种注入与扩散。
在BJT中,发射极向薄基区注入载流子。它们依靠浓度梯度扩散到集电结附近,再被结区电场扫入集电区。基区过厚或复合过强,收集比例就会下降。
在光电二极管和太阳能电池中,准中性区产生的光生载流子若在复合前扩散到耗尽区,就会被内建电场分离并收集。实际能力还取决于扩散系数、寿命、结构和表面复合。

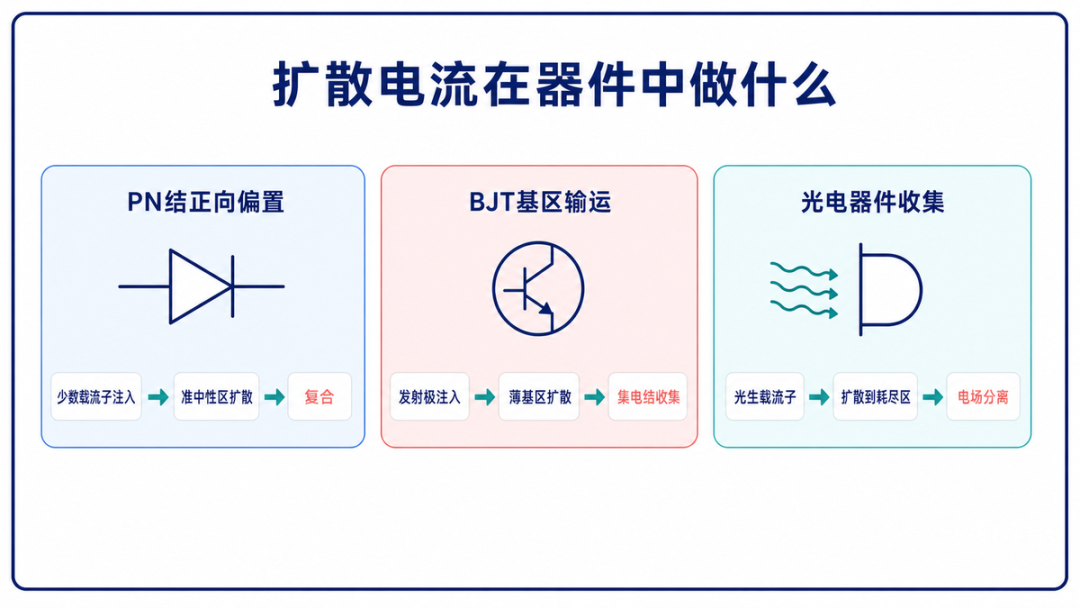

图2:扩散在PN结、BJT和光电器件中承担载流子输运;到达结区后,载流子还可能由电场继续收集。
P型与N型材料接触后,多数载流子先扩散并留下固定离化杂质电荷,进而建立内建电场。热平衡时,每种载流子的漂移电流与扩散电流分别抵消,端口净电流为零。
所以“扩散不需要电场”与“PN结平衡时存在内建电场”并不矛盾。前者说明浓度梯度本身就能产生扩散;后者说明扩散造成电荷重新分布后,系统会自洽地产生电场,直到漂移与扩散达到平衡。外加偏置或光生注入打破平衡后,净电流才重新出现。
本篇记忆卡
一句话定义:扩散电流是载流子浓度梯度引起的净粒子通量所对应的常规电流。
核心因果链:浓度不均匀 → 跨观察面的粒子数不对称 → 高浓度向低浓度的净通量 → 扩散电流。
三个记忆点:①单个粒子仍随机;②电子电流与电子通量反向,空穴电流与空穴通量同向;③PN结平衡时漂移与扩散互相抵消。
常见误解:扩散不是电场“推”出来的定向运动;浓度梯度才是扩散的驱动力。
