半导体江湖里，最近发生了一件非常魔幻的事。

想象一下：一个学生从初中数学开始就再也没及格过，甚至连方程都没解明白，突然有一天他宣布报了“奥数国际大师赛”，并且亮出一张满分答卷，说：“明年我要在决赛里干掉卫冕冠军。”

这就是日本半导体正在演的真实戏码。

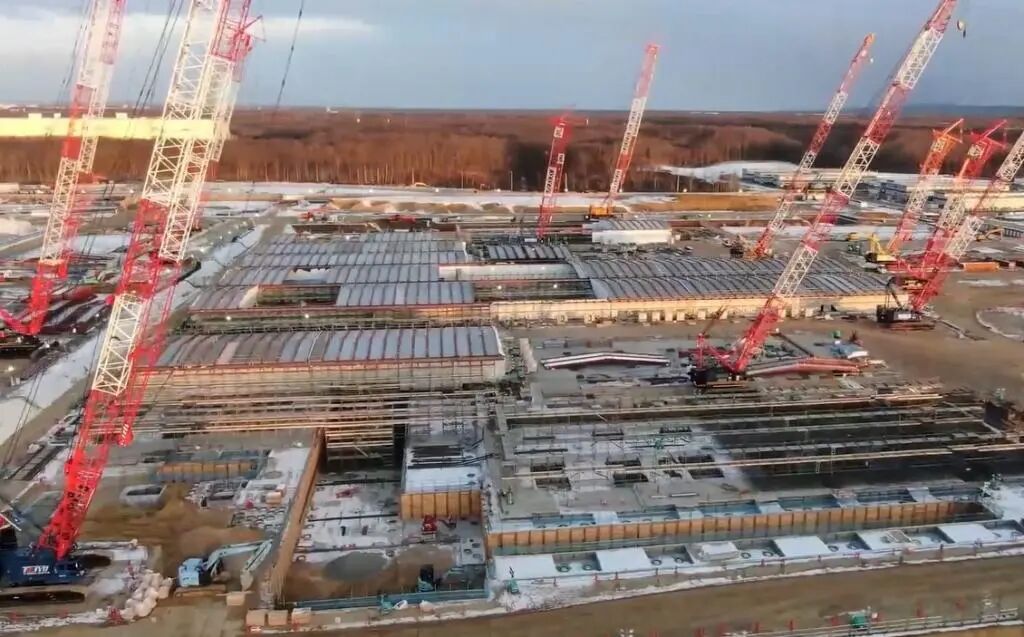

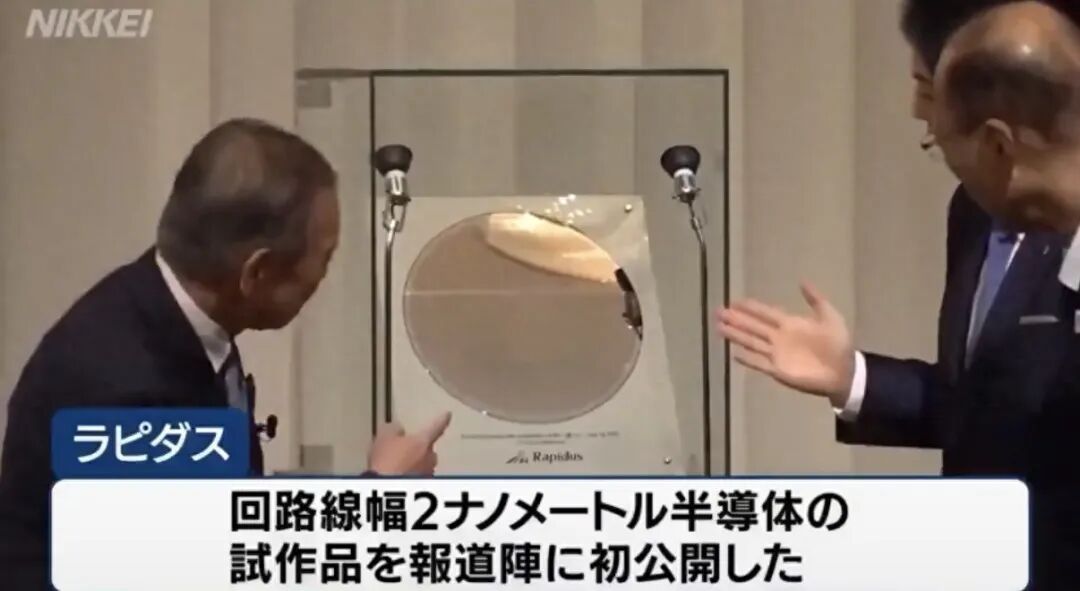

本土最先进逻辑芯片量产能力还停留在 40 纳米（大约是 2008 年的水平）的日本，突然蹦出一个叫 Rapidus 的“国家队”公司，在北海道千岁市的工厂里，高调晒出了全球瞩目的 2 纳米 GAA 晶体管试制晶圆。

更嚣张的是，社长小池淳义当场发话：2027 年正式量产 2 纳米，全力追赶台积电和三星！

从 40 纳米直接跳级到 2 纳米，中间跨越了 28nm、14nm、7nm、5nm、3nm 整整五个技术世代。这相当于没学过高中数学，直接开挂冲进了量子力学的考场。

日本凭什么敢打这场跨越式的豪赌？背后到底是“真突破”还是“画大饼”？

一、 弃考中考直奔高考：日本半导体的“绝地跳级战”

要理解日本现在的狂热，得先看看它曾经有多憋屈。

20 世纪 80 年代，日本半导体是当之无愧的全球霸主，一度包揽了全球超过 50% 的份额，前十大芯片厂有 6 家是日本公司。

可惜后来在美日半导体协定的打压、日元升值，以及韩国三星“反周期注资”的猛烈炮火下，日本掉队了。更致命的是，日本完美错过了台积电开启的“晶圆代工”大潮，死守自己全包的旧模式，最终逻辑芯片制造彻底烂在了 40 纳米的泥潭里。

现在的日本，能造顶级的汽车、顶级的光学仪器，但支撑未来 AI 和智能手机的顶级芯片，本土一颗也造不出来。

为了不被时代抛弃，日本政府（经济产业省）终于砸碎了饭碗，打出一套极具赌徒色彩的“跳级战术”：

既然按部就班追不上，不如干脆把中间的课全旷了，直接去终点线堵人！

2022 年，日本政府牵头，联合丰田、索尼、NTT、软银、NEC、铠侠、三菱 UFJ、电装等 8 家日本顶级巨头，成立了“国家队”代工厂 Rapidus（拉丁语意为“快速”）。

为了这场豪赌，日本政府已批准和追加了上万亿日元的补贴，整个项目预计到 2027 年量产需要烧掉 5 万亿日元（约 350 亿美元）。

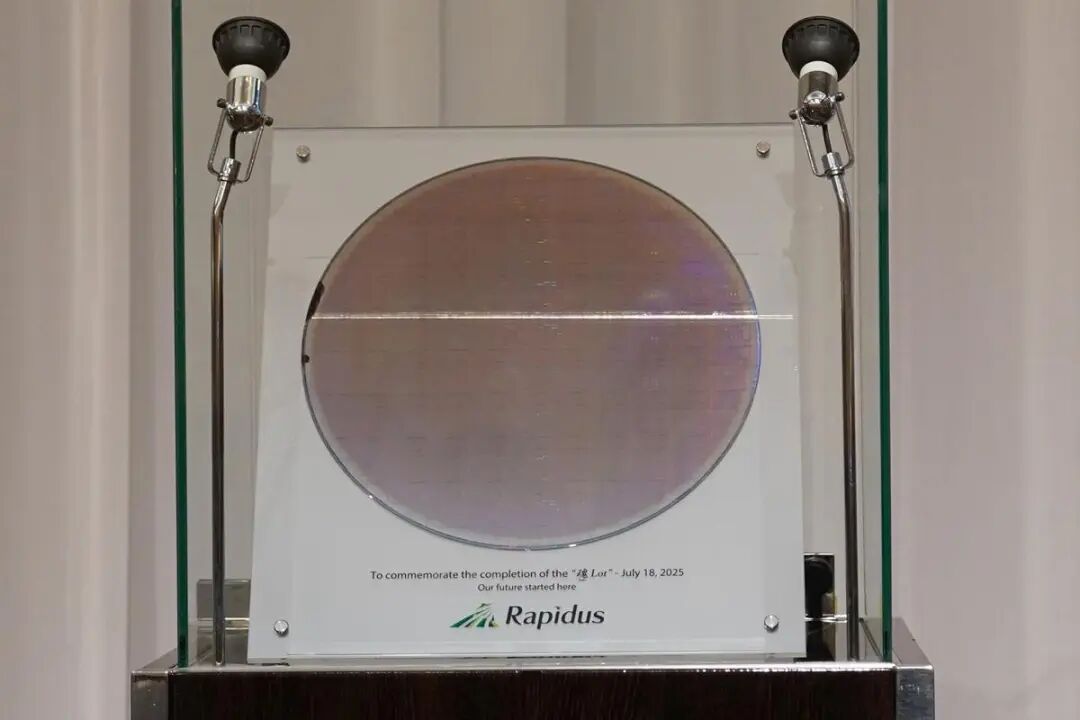

试制晶圆（Test Wafer）的公开，说明 Rapidus 在北海道 IIM-1 厂区部署的设备已经初步打通，成功在 2 纳米的微观尺度上拉出了能通电的晶体管。

但问题来了：一个连 14 纳米都没造过的公司，是怎么在实验室里做出 2 纳米晶圆的？

二、 日本只能找 IBM？台积电和三星表示“看热闹不嫌事大”

手枪都没摸过的人，不可能凭空造出激光炮。

Rapidus 能跨越 10 个世代，根本原因在于它买到了超级“外挂”——IBM 的 2 纳米设计技术。

很多人的第一反应是：IBM 不是个做软件和咨询的企业吗？它自己又不造芯片，凭什么有 2 纳米技术？

这里必须揭开一段半导体业的辛酸史。

IBM 当年也是有晶圆厂的，但因为尖端制程实在太烧钱，自家的服务器芯片根本填不饱工厂的产能，连年巨亏。2014 年，IBM 狠下心做了一个决定：把自己的晶圆厂免费送给格芯（GlobalFoundries），甚至倒贴了 15 亿美元现金请对方收下。

甩掉实体工厂这个重资产包袱后，IBM 走了一条极度潇洒的路：专精于“0 到 1”的底层物理与架构研发。

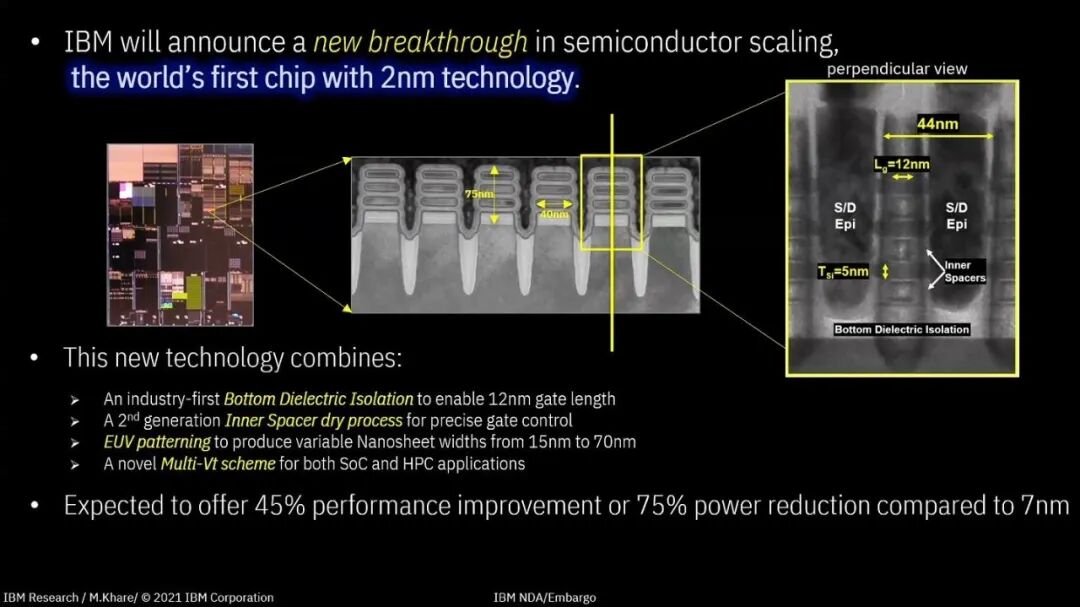

在纽约州的 Albany 实验室里，IBM 汇聚了全球最顶尖的科学家，终于在 2021 年率先做出了全球首个 2 纳米 GAA 晶体管概念验证。IBM 不需要解决“一天怎么造十万张晶圆”的工程难题，它只需要证明这个技术架构可行。

那么，日本为什么不直接去找台积电、三星或者英特尔买技术呢？

答案很残酷：人家根本不可能卖给你。

台积电： 靠纯代工吃饭。它的先进制程是几万名工程专家靠上百万个参数微调出来的绝对机密。把 2 纳米技术卖给日本，等于亲手给自己培养一个夺命竞争对手。

三星与英特尔： 自己也在 2 纳米赛道上拼命厮杀，抢客户都来不及，绝无可能把保命家底拱手让人。

于是，IBM 与日本 Rapidus 演了一出天作之合： IBM 有 2 纳米图纸和专利，但没有工厂；日本有设备、有材料、有政府给的千亿资金，但没有图纸。

IBM 卖菜谱，Rapidus 掏锅钱，双方一拍即合。

从 2023 年开始，数百名 Rapidus 的日本工程师组团驻扎在纽约 IBM 实验室，手把手学习怎么把这盘 2 纳米的“分子料理”炒出来。

三、 ASML 顶尖神器对华禁运，对日本全量供应

除了 IBM 的图纸，日本这波“弯道超车”最大的底气，来自于它拿到了西方供应链的绝对绿色通行证。

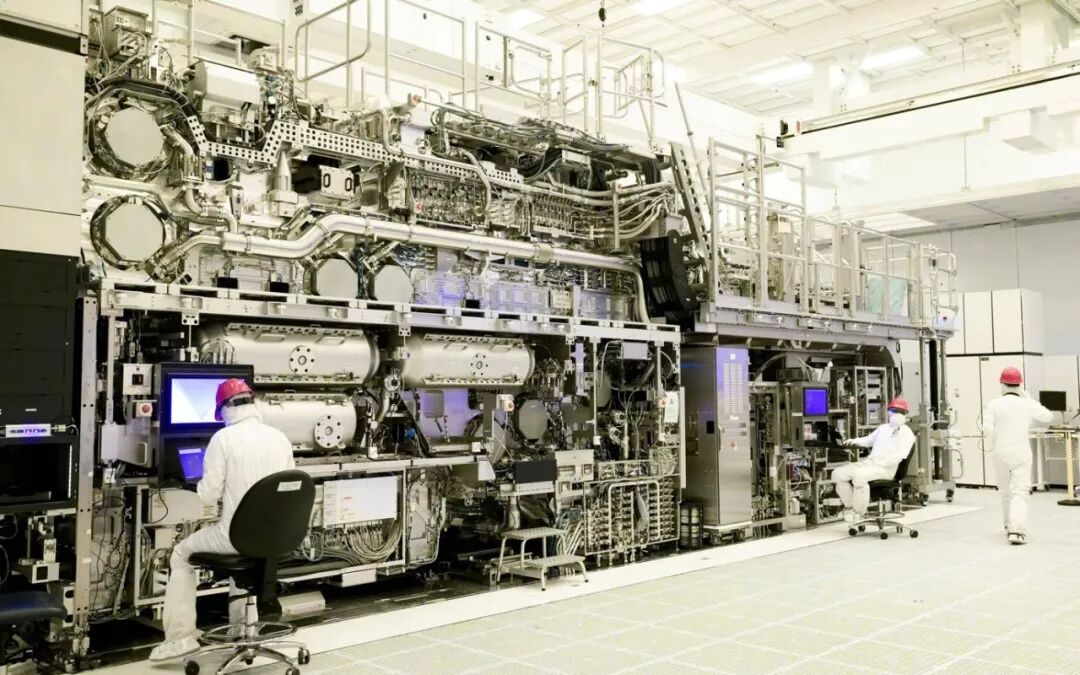

要印出 2 纳米级别的电路（线宽只有几个原子大小），传统的 DUV 光刻机已经无能为力，必须使用波长仅为 13.5 纳米的极紫外（EUV）光刻机。而全球能造这种机器的，只有荷兰 ASML 一家。

这台机器在出口管制清单上的位置，叫作“绝对禁运”。

早在 2019 年，ASML 向中国大陆出口 EUV 的许可就被全面封锁，中芯国际早在 2018 年预订的 EUV 光刻机至今未能交货。

从 2023 年起，连上一代用于 7nm 研发的高端浸润式 DUV 光刻机也被严加管控。

但对日本来说，门却是敞开的。

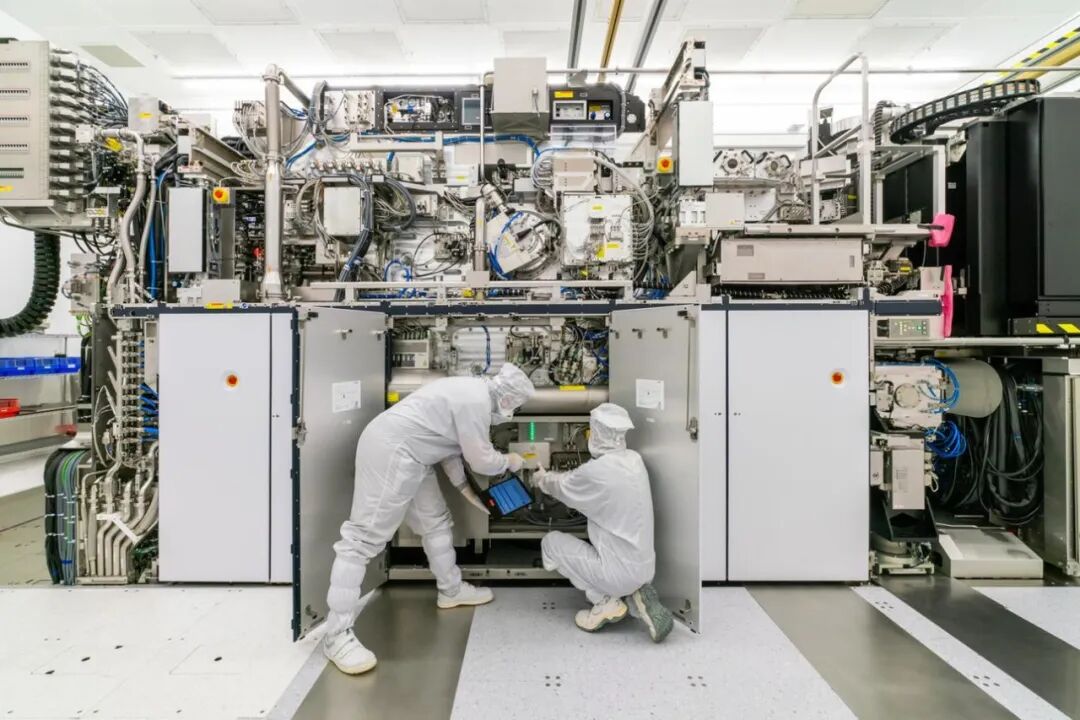

ASML 旗下最先进的商用光刻机之一——重达 71 吨、高 3.4 米的 TWINSCAN NXE:3800E，直接搭乘货运飞机飞抵日本新千岁机场，运进了 Rapidus 的工厂。

ASML 甚至在北海道建立了技术支援中心，派驻工程师常驻帮日本组装调试。

在这个西方打造的“美日荷半导体同盟”里，日本享受到了地缘政治带来的顶级红利：顶级光刻机随意买，欧洲 imec 研究中心提供工艺支持，美国 IBM 输出技术底层。

而且这场生意还有个有趣的闭环：ASML 的光刻机离了日本也转不动。

光刻机进出需要的涂布显影设备，日本东京电子（TEL）垄断了全球 90% 的份额；光刻机需要的 EUV 特种光刻胶，日本 JSR 和东京应化（TOK）垄断了 90% 以上；硅晶圆衬底，日本信越化学和胜高占了 50% 以上。

日本相当于：买回 ASML 的机壳，插上自家的材料和设备，去印 IBM 的图纸。

四、 细节里的硬核：全枚叶式“空气炸锅”，能搞定台积电吗？

拿到设备和图纸，是不是就意味着日本真的能赶超台积电了？

我们先看数据。这次 Rapidus 试制的 2 纳米芯片，采用了最新的 全环绕栅极（GAA / Nanosheet） 架构，晶体管密度达到了大约 2.37 亿个/平方毫米。

如果把平面晶体管比作只用一张纸压住漏水的水管，GAA 就是用整只手掌 360 度彻底死死包覆住水管，控电能力极强，相比 7nm 性能提升 45%，功耗降低 75%。

为了打出差异化，Rapidus 提出了一个听起来很炫的概念：“全枚叶式高速制程”（All Single-Wafer Processing）。

台积电蒸包子，Rapidus 炸薯条。

台积电（规模化代工）： 像老字号大包子铺。为了摊薄设备折旧成本，一次把几十张晶圆装进巨型炉管里一起“蒸”。规模极大、成本极低，但出货周转周期（TAT）长达 90~120 天。

Rapidus（定制化代工）： 像高端私厨的空气炸锅。一张晶圆一张晶圆地单独处理，依靠内部传感器实时调参。承诺将交付周期缩短至 50 天，急件最快只要 15 天。

Rapidus 很聪明，它知道自己在产能规模上根本无法与台积电竞争（Rapidus 2027 年规划月产能仅 2.5 万片，而台积电月产能超过 100 万片）。所以它主打 RUMS 模式（快速制造服务），专抢那些急着快速迭代 AI 芯片、不在乎多花钱的硅谷创业公司。

但是，半导体代工界最大的谎言，就是“做出了试制晶圆就等于能够量产”。

试制晶圆成功，只相当于米其林主厨在实验室里用尽全力纯手工雕琢出了一盘完美的“样板菜”；而商业量产，要求工厂每天吐出 10 万盒预制菜，且每一盒的口感和质量误差不能超过百分之零点几。

台积电之所以是王者，是因为它在 16nm、7nm、5nm、3nm 的漫长岁月里，积累了几万名顶级工程师，把良率抬到了 80%-90% 以上，拥有压倒性的成本效益。

而没有经历过中间这些“磨难”的 Rapidus，一旦在 2027 年量产时遇到复杂的良率瓶颈，解决问题的学习曲线会极其陡峭。

更何况时间不等人：台积电和三星的 2 纳米预计在 2025 年底至 2026 年 就会投入商业量产，2027 年台积电已经开始向 1.6 纳米（A16）进发。Rapidus 就算一切顺风顺水，依然落后了 1.5 到 2 个世代。

日本 Rapidus 展现 2 纳米试制晶圆，标志着这个曾经的半导体帝国，在断更 40 纳米近二十年后，终于凭着资本、同盟关系和顶级外挂，拿到了重回先进芯片牌桌的入场券。

它不可能击败台积电，但它的存在，让日本在未来的 AI 时代拥有了宝贵的自保底牌和谈判筹码。

今天的全球半导体格局，正演变成两套截然不同的叙事逻辑：

一方像日本 Rapidus 这样，依托高度分工的国际同盟，买最顶级的机器，拿最顶级的专利，追求极致的技术跨越；

另一方像中国这样，则在无路可退的封锁下，被迫死磕从光刻机、EDA 软件到高端材料的全产业链自主国产替代。

一种是利用全球化最顶级的红利走快捷键，一种是在极度艰难中摸索长出自己的骨骼。

当 2027 年北海道千岁工厂的机器全面轰鸣时，这场关于技术、资本与地缘政治的豪赌，究竟会以日本的“惊天逆袭”落幕，还是沦为半导体史上又一个高昂的破产案例？

时间终究会给出答案。
