互连延迟从哪里来？先进芯片为何不只看晶体管速度

发布时间：2026-08-17来源：半导体之芯

晶体管尺寸缩小后，单个逻辑门往往能更快翻转，但信号还要穿过金属线、通孔和相邻介质。互连产生的电阻、电容会消耗时序裕量，甚至主导长路径。读完本文，你应能解释RC延迟从哪里来、为什么缩线会加重它，以及设计与后端工艺如何共同缓解。

先记住一句话：晶体管决定逻辑门能多快翻转，互连则决定翻转后的电压能多快、以多干净的波形到达下一级；芯片速度取决于两者共同形成的关键路径。

01｜晶体管之间到底怎样连接？

上一级门翻转后，还要给金属线、通孔和下一级输入充放电；接收端跨过判定阈值，逻辑状态才算到达。总延迟因此包含门延迟和互连延迟。

后端互连由多层金属和层间通孔组成。下层金属较细密，常连接单元内部和相邻单元；高层常更宽、更厚，承担长信号、时钟或电源。实际堆栈由工艺平台和设计规则确定。

图1：多层后端互连的概念结构。信号从发送端经不同金属层和通孔到接收端；上层更宽、更厚是常见做法，实际堆栈以工艺设计套件为准。

02｜互连为什么会产生RC延迟？

线越长、横截面越小，电阻通常越大；通孔和阻挡层也贡献串联电阻。导线与衬底、上下金属及相邻线形成电容，相邻线的耦合电容还会改变波形与到达时间。

一阶理解只需记住 τ≈R线×C线。R的单位是欧姆，C的单位是法拉，两者乘积是秒；它表示驱动器给互连电容充放电的时间尺度。短线可用集中RC近似，长线则要看分布式RC网络，工程时序工具会用更细的提取模型。

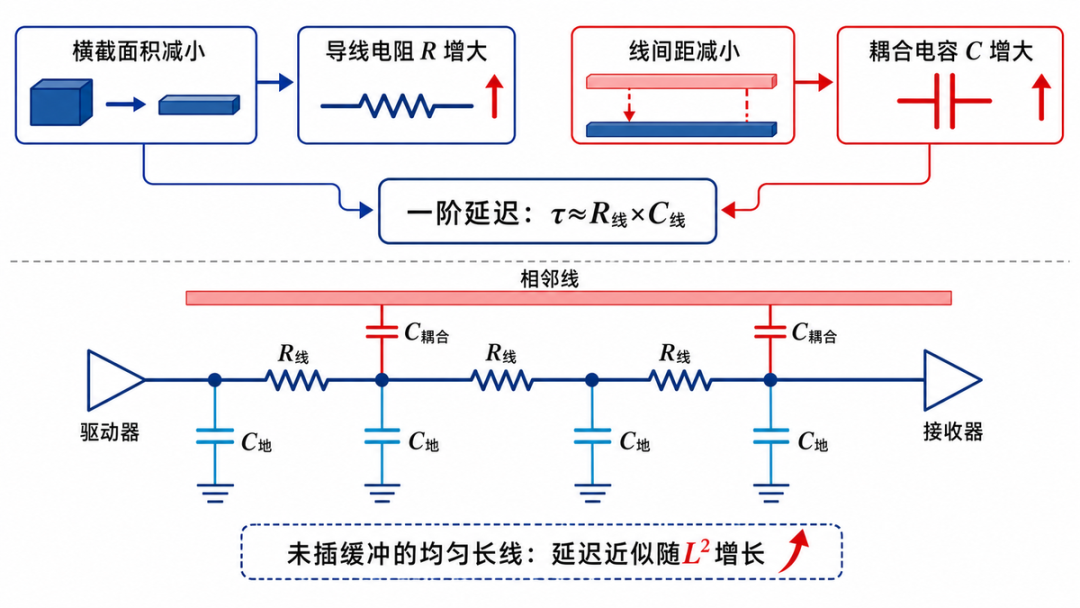

图2：真实长导线可分解为多段电阻和对地、耦合电容。τ≈RC是理解用的一阶关系；精确延迟还受驱动电阻、负载、输入斜率和邻线翻转状态影响。

03｜尺寸缩小为什么可能让导线更慢？

先进节点把金属线做得更窄、更密。横截面积下降首先推高线电阻；尺寸进入纳米尺度后，铜的表面与晶界散射会使有效电阻率上升，阻挡层和衬垫层在截面中所占比例也更大。它们不能随意去掉，因为还承担阻止铜扩散、改善黏附与可靠性的任务。

线间距缩小会增强电场耦合，使相邻线电容更难控制。低k介质可以降低电容，却往往比二氧化硅更疏松，集成时还要处理刻蚀损伤、机械强度和介质击穿。若一条均匀长线没有插入缓冲器，电阻与电容都随长度增加，其延迟便近似随L²增长。

04｜设计端怎样缩短这段时间？

最有效的动作常常是先缩短关键连线：把强相关单元放近，减少绕线和不必要通孔；较长路径可换到更宽的高层金属，或在设计规则允许时增加线宽和间距。极长网络还可插入缓冲器，把一条长分布式RC线分成多段，但缓冲器会消耗面积、动态功耗和漏电，不能无限增加。

布线后，工具按版图几何和工艺模型提取电阻、电容及耦合，再做静态时序分析。若关键路径失配，就迭代单元位置、驱动强度、金属层、通孔和缓冲方案：没有真实互连参数，逻辑图上的“快”不等于硅片上的“快”。

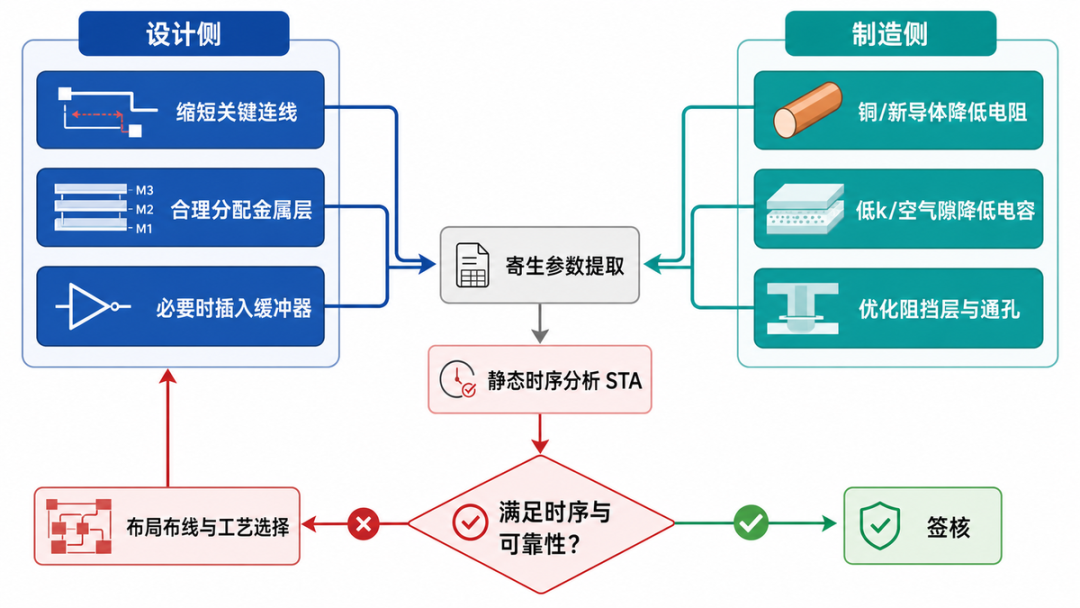

图3：互连优化闭环。设计侧降低线长和分段负担，制造侧降低R或C；寄生提取和静态时序分析把两侧结果带回版图与工艺选择。

05｜工艺为什么不能只追求低电阻？

铜取代铝、低k介质取代部分传统氧化物，核心目标就是同时压低R与C。但线宽继续缩小时，减薄阻挡层虽能增加铜的有效截面，也可能削弱扩散阻挡和介质可靠性；介质常数继续降低，又可能牺牲机械强度。电迁移、空洞、介质击穿和通孔失效都必须进入工艺窗口。

业界因此研究更薄可靠的阻挡/衬垫、新导体、空气隙和自对准通孔。它们须按电阻、电容、可制造性、功耗和寿命综合选择。芯片性能最终是器件、版图与后端互连共同签核的结果。

本篇记忆卡

一句话定义：互连延迟是驱动器通过有损金属网络给导线和接收端电容充放电所需的时间。

核心因果链：金属截面缩小/间距缩小 → R与耦合C增加 → 信号边沿变慢、到达推迟 → 关键路径时序裕量减少。

三个记忆要点：①一阶关系τ≈RC；②未缓冲长线延迟近似随L²增长；③版图与铜/低k工艺必须协同。

常见误解：“晶体管变快，整颗芯片就会同比变快”不成立；长互连、通孔、耦合和时钟网络可能成为主导限制。

END
