二极管为什么有电容?结电容与扩散电容一次讲清
二极管不只会单向导电,在交流、小信号和高速开关中还会表现出电容。这个电容并非额外接入的元件,而是偏压改变时,PN结内部电荷重新分布的结果。读完本文,你应能区分结电容与扩散电容,判断它们在不同偏压下谁更重要,并解释它们为何影响高频与开关性能。
先记住一句话:二极管的“电容”来自偏压改变引起的电荷变化;耗尽层固定离子对应结电容,准中性区储存的过剩少数载流子对应扩散电容。
电容的本质不是“两块金属板”,而是电压变化时能够重新配置电荷。对处在某个直流偏置的二极管叠加很小的交流电压,只要端口电荷随之改变,外部电路就会测到电容效应。
因此二极管用的是增量定义:C = dQ / dV。它表示工作点附近电荷—电压曲线的斜率,而不是用总电荷除以总电压。偏压、温度、频率和器件结构变化后,这个斜率也会变。
PN结的耗尽层内几乎没有可自由移动的载流子,却保留了P侧的固定负受主离子和N侧的固定正施主离子。两侧空间电荷隔着耗尽层分布,形态类似一个介质厚度可变的电容。
反向偏压增大时,势垒升高,耗尽层向两侧扩展,主要扩展到较轻掺杂的一侧。电荷分离距离增大,所以结电容Cj减小;向零偏压靠近时耗尽层变窄,Cj上升。结面积更大或掺杂更高,通常会得到更大的结电容,但具体关系需结合结型与边缘结构。
正向偏压降低势垒后,空穴从P区注入N区,电子从N区注入P区。它们越过耗尽层后成为准中性区的过剩少数载流子,在扩散、复合或被端点收集前暂时储存在器件中。
正向电压稍有增加,注入电流和储存电荷就会明显增加,因此形成扩散电容Cd。它与少数载流子寿命、输运时间和正向电流密切相关;在明显正向导通下,Cd常远大于Cj。名称中的“扩散”描述载流子输运来源,不是说耗尽层本身发生了扩散。

图1:同一PN结在反偏与正偏下的两种储能位置。红色空穴向N区注入,蓝色电子向P区注入;结构为概念示意,非按比例。
反向偏置时,少数载流子注入很弱,通常由结电容主导;明显正向导通时,储存电荷快速增加,扩散电容常成为主导项。零偏附近或较小正偏时,两者都可能贡献,不能把它们当作互不重叠的开关。
小信号分析是在既定直流工作点附近线性化,常把动态电阻rd、Cj和Cd画成并联支路。频率升高后,载流子来不及完全响应,测得的等效电容会改变。因此数据手册给出的总电容、结电容或C-V曲线,必须连同偏置、频率、温度与测试幅度一起看。

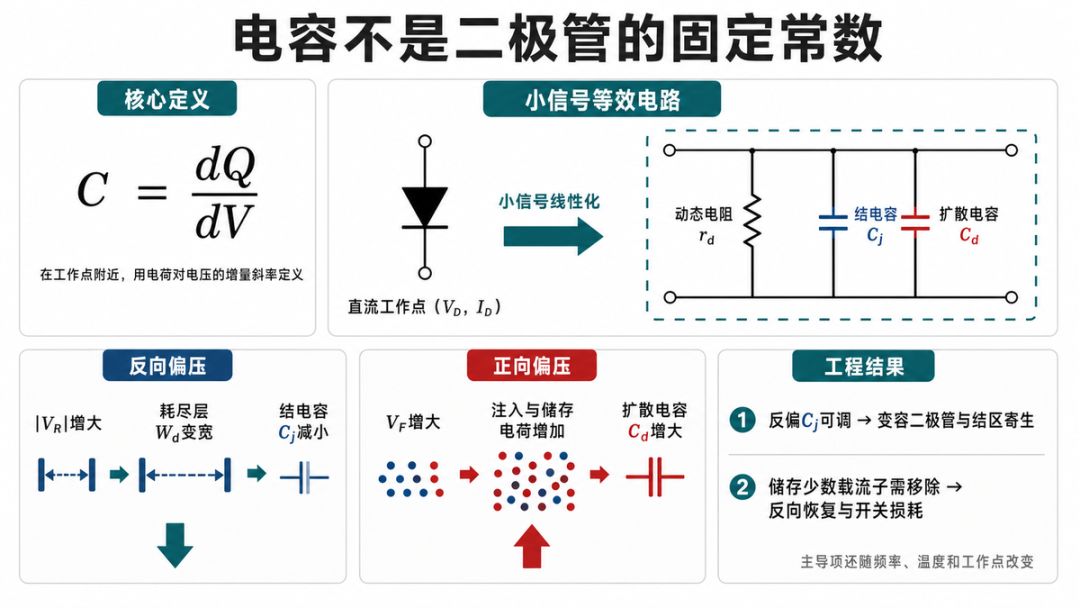

图2:增量定义、小信号并联模型与工程结果。主导电容随偏压、频率、温度和工作点改变。
结电容的可调性可以被主动利用:变容二极管在反向偏置下通过电压改变Cj,用于调谐和压控振荡。对普通二极管、BJT结区和集成电路扩散区,Cj又是寄生量,会与电阻共同形成时间常数,限制带宽并增加充放电损耗。
扩散电容对应的储存少数载流子,则直接关联换向过程。二极管先正向导通再突然施加反向电压时,储存电荷必须通过反向电流抽取或复合,器件才恢复阻断,这就是反向恢复的重要物理来源。它不是简单的Cj放电,工程上还要结合Qrr、trr、正向电流、di/dt与温度评价。
本篇记忆卡
一句话定义:二极管电容是工作点附近端口电荷随电压变化的增量关系。
核心因果链:反偏增大 → 耗尽层变宽 → Cj减小;正偏增大 → 少数载流子注入与储存增加 → Cd增大。
三个记忆要点:①C=dQ/dV是小信号斜率;②反偏通常看Cj;③明显正向导通通常看Cd。
常见误解:“二极管反向恢复只是结电容放电”不成立;主要还涉及正向导通期间储存少数载流子的移除。
