光刻胶怎样涂匀？旋涂与软烘的工艺窗口

发布时间：2026-08-14来源：半导体之芯

旋涂不是把光刻胶甩开就结束：液体要先覆盖晶圆，再在径向流动与溶剂挥发的共同作用下逐渐定厚，随后还要软烘去除残余溶剂。这两步决定曝光前膜层是否均匀、稳定。读完本文，你应能解释膜厚由什么控制，边缘珠为何出现，以及欠烘和过烘分别会带来什么问题。

先记住一句话：均匀胶膜不是单靠高转速“甩”出来的，而是润湿、黏性流动、旋转剪切和溶剂挥发共同达到可重复的终点。

01｜旋涂怎样从一滴胶变成整片膜？

涂胶前，晶圆要完成清洁、脱水和必要的增黏处理，表面颗粒、水分或润湿性不稳定都会留下针孔、缩胶或局部空白。随后静态滴胶，或在低速旋转时动态滴胶，使液态光刻胶先覆盖中心区域。

加速阶段把光刻胶向外铺展，高速阶段继续剪切并甩走多余液体。与此同时，溶剂从膜面挥发，胶液黏度不断升高；当黏性阻力和干燥使径向流动几乎停止，膜厚才趋于稳定。

图1：旋涂的四个概念阶段。膜厚来自径向流动与溶剂挥发的共同作用，非按比例。

02｜转速越高，膜一定越薄吗？

在同一胶种、同一环境且旋涂时间足够的条件下，经验上膜厚h常近似与转速ω的平方根成反比：

h ∝ 1 / √ω

h为软烘后的胶膜厚度，ω为稳定旋涂转速；这是特定材料和窗口内的近似趋势。

它不能单独用来跨胶种预测膜厚。树脂固含量和初始黏度决定可形成的厚度范围，转速、时间、加速度决定铺展和甩薄过程，溶剂挥发速率又受温度、湿度、排风和旋涂腔体气氛影响。

加速度过慢时，胶可能在覆盖全片前就开始局部干燥；排风过强或流场不稳定，会让不同半径位置的挥发速率不一致。量产追求的是配方、滴胶量、转速曲线和环境条件的重复性。

03｜边缘为什么总会更厚？

旋涂时液体流到晶圆外缘，表面张力、几何边界和局部快速干燥会形成边缘珠，即外缘局部增厚。它可能抬高接触式掩模、影响焦平面，也可能在机械手和热板接触中产生污染或颗粒。

边缘去胶EBR用专用溶剂喷嘴处理晶圆边缘，有时还同时清洗背面边缘。喷嘴位置、流量和晶圆转速必须受控：去除范围过小会留下边缘珠，过大则会侵入有效图形区。EBR是局部处理，不是把整片胶膜重新冲洗一遍。

彗星状条纹、针孔和放射状不均还常与颗粒、气泡、滴胶偏心、胶量不足或腔体乱流有关。发现缺陷时要沿“材料—表面—滴胶—运动曲线—环境”逐项排查。

04｜软烘到底在做什么？

刚旋涂后的胶膜仍含较多溶剂。软烘又称预烘，其核心不是高温固化，而是让溶剂先从膜内扩散到表面，再蒸发并被气流带走，使膜层获得适合曝光和显影的机械与化学稳定性。

欠烘会留下过多溶剂，可能降低附着和显影稳定性，增加暗蚀、粘掩模或后续受热起泡的风险。温度过高或时间过长也不理想：厚胶可能积累机械应力，部分正胶的光敏组分会受影响，某些负胶还可能发生不希望的热交联。

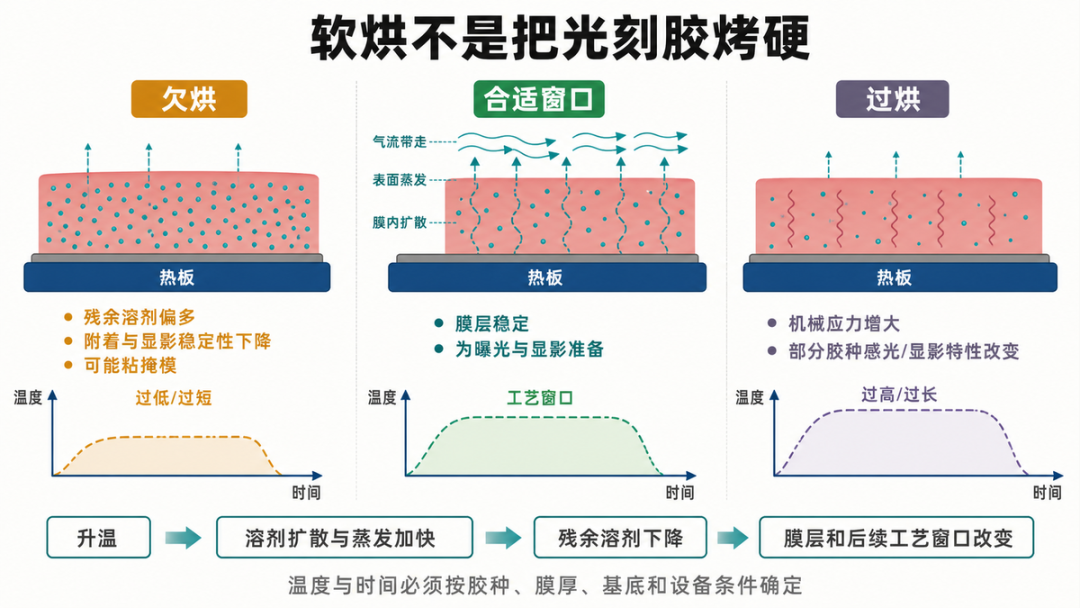

图2：软烘工艺窗口。温度和时间必须结合胶种、膜厚、基底热特性与热板/烘箱条件确定。

05｜工艺工程师怎样守住均匀性？

先用供应商旋涂曲线选择胶种和初始配方，再以软烘后的膜厚与片内均匀性校准转速曲线。量测时要明确边缘排除区；中心到边缘的系统性趋势与随机点缺陷，往往对应不同失控来源。

软烘不能只记录热板设定温度。晶圆背面污染、翘曲或热板接触差会改变实际升温；厚胶和低导热基底需要更长的传热与扩散时间。最终应把膜厚、缺陷、曝光剂量、显影后尺寸和附着结果放在同一工艺窗口内评价。

一句更工程化的总结是：旋涂建立几何均匀性，软烘建立材料状态均匀性。两步任何一处不稳定，问题都会在曝光、显影或刻蚀等环节被放大。

本篇记忆卡

一句话定义：旋涂通过径向流动和溶剂挥发形成薄膜，软烘再降低残余溶剂并稳定曝光前材料状态。

核心因果链：表面准备与滴胶 → 铺展和高速甩薄 → 挥发使黏度上升并定厚 → EBR去除边缘珠 → 软烘去溶剂 → 获得可曝光胶膜。

三个记忆要点：①膜厚由材料、运动和环境共同决定；②EBR只处理边缘；③软烘存在欠烘与过烘两侧边界。

常见误解：“转速相同，膜厚就一定相同”不成立；配方、温湿度、排风、加速度和软烘都会改变最终结果。
