RDL重布线层是什么？芯片焊盘为什么要重新排布

发布时间：2026-08-18来源：半导体之芯

芯片上的I/O焊盘位置由版图决定，封装焊球却要满足基板或电路板的间距和排列。RDL重布线层在表面增加绝缘介质、通孔与铜走线，把原焊盘引到新落点。读完本文，你应能说清它的结构、电流路径、扇入/扇出区别与关键工艺难点。

先记住一句话：RDL不是给芯片增加端口，而是在芯片表面或重构晶圆上用介质、通孔和铜线，把原有I/O焊盘重新引到更适合封装连接的位置。

01｜重新分配的到底是什么？

芯片I/O焊盘的坐标由版图决定，常集中在边缘或以很小间距排列；封装侧的焊球或铜柱却要匹配基板走线、装联间距和可靠性要求。两组落点往往不能直接垂直相接。

重布线层（Redistribution Layer，RDL）是位于芯片钝化层之上的封装级金属布线。它把原焊盘横向引到新的凸点位置，改变落点坐标与间距，但不增加芯片内部已有的I/O数量。它也不是简单的“焊盘放大”，真正完成映射的是二维金属线路。

02｜电流从芯片怎样走到焊球？

典型通路是芯片焊盘 → 介质开口/金属通孔 → 铜RDL → 凸点下金属层（UBM）→ 焊球或铜柱。聚酰亚胺、PBO等聚合物介质负责绝缘、保护并缓冲应力；通孔完成垂直连接，铜RDL完成平面内的重新布线。

UBM位于凸点下方，为焊料润湿、扩散阻挡和机械附着提供界面。RDL可以是单层或多层，材料与几何尺寸以具体封装平台为准。

图1：RDL典型电流路径。原始I/O焊盘经介质开口、铜RDL和UBM连接到新的焊球位置；金属路径应连续，介质负责电隔离。

03｜Fan-in与Fan-out差在哪里？

在扇入型（Fan-in）晶圆级封装中，外部凸点仍落在芯片投影范围内，RDL主要在芯片表面重新排布。它适合I/O数量和芯片面积能够容纳所需焊球阵列的情况。

在扇出型（Fan-out）封装中，芯片通常嵌入塑封料形成重构载体，RDL可以跨过芯片边界，把焊球铺到更大的封装面积。扇出因此能容纳更多外部落点或更宽松的球间距，但“有RDL”并不等于“必然是扇出”。

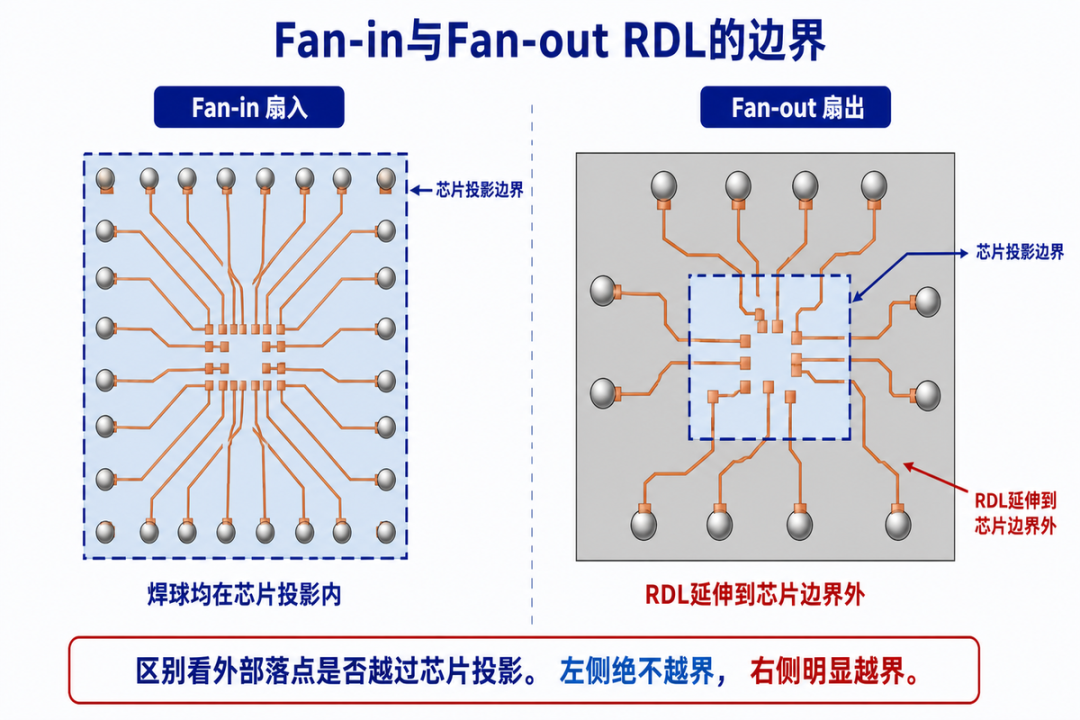

图2：Fan-in与Fan-out的边界。Fan-in的焊球位于芯片投影内；Fan-out的RDL可越过芯片边界，延伸到周围塑封区域。

04｜一层RDL怎样制造出来？

常见加成法流程是：涂覆并固化聚合物介质 → 光刻并形成接触开口 → 溅射粘附/种子层 → 涂胶、曝光显影定义线路 → 电镀铜增厚 → 去胶并蚀除裸露种子层。需要多层时，再覆盖介质并重复开孔和布线，最后制作UBM与凸点。

Fan-out还要安排芯片贴装、塑封与RDL的先后。Chip-first（mold-first）先重构芯片再做RDL，须管理芯片位移和翘曲；RDL-first（chip-last）先形成RDL再贴芯片，有利于细间距布线，但对键合对准和RDL保护提出不同要求。

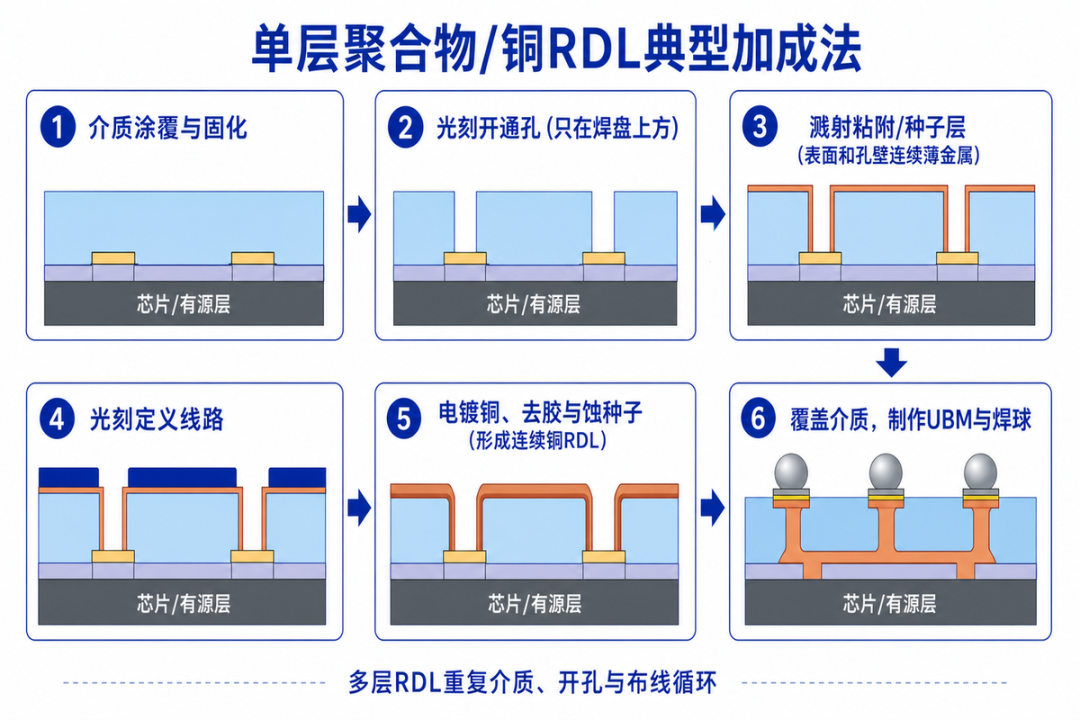

图3：单层聚合物/铜RDL的典型加成法流程。图中只示意关键顺序，具体清洗、烘烤、表面处理与检测步骤按封装平台确定。

05｜工程上最难控制什么？

首先是对位与导通：介质开口必须落在原焊盘上，种子层要连续，铜厚和线宽要均匀；残胶、空洞、断线或通孔偏移会造成开路或局部电阻升高。大电流路径还要用足够线宽和通孔控制压降、电迁移与发热。

其次是热机械可靠性。铜、聚合物、硅和塑封料的热膨胀系数不同，温度循环会在通孔、铜线转角和界面累积应力，引发裂纹、分层或翘曲。RDL虽和芯片后端金属都承担互连功能，却属于封装层级，不能简单照搬晶圆厂BEOL。

本篇记忆卡

一句话定义：RDL是用介质、通孔和金属线把芯片原有I/O焊盘重新映射到新凸点位置的封装级布线。

核心因果链：原焊盘与封装落点不匹配 → RDL横向引线并改变间距 → UBM与凸点形成外部连接。

三个记忆要点：①电路径是焊盘—通孔—铜RDL—UBM—凸点；②Fan-in不越过芯片投影，Fan-out可以；③对位、电镀和热机械失配共同决定可靠性。

常见误解：RDL不是简单把焊盘做大，也不会凭空增加芯片内部I/O数量。
