都在追“光”，这笔亿元融资却投了一家低调电芯片公司

最近，但凡和“光”沾边的新闻，似乎总能轻易占据行业头条。从硅光集成到光电共封装（CPO），从薄膜铌酸锂到各种“XPO”架构，市场热度居高不下。在这股浪潮中，工研拓芯（TOP-IC）完成亿元A轮融资的消息，虽然体量不算惊人，却因其切中的是“光通信电芯片”这一细分赛道，反而值得业界冷静下来多看几眼。

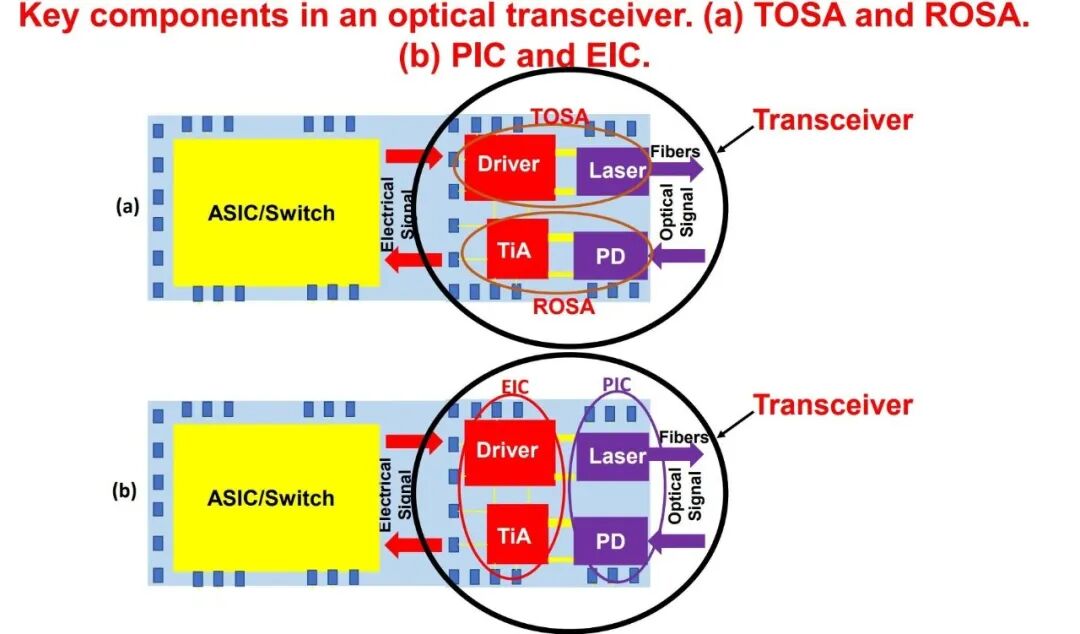

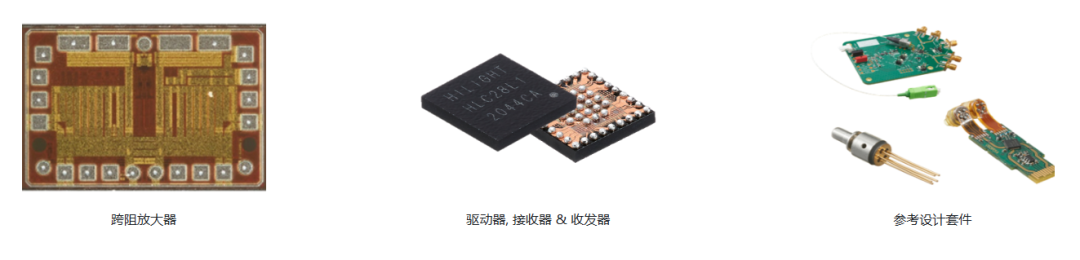

光模块的“心脏”与“大脑”，长期是一笔被低估的生意。行业中游的光模块制造已成红海，上游的光芯片（激光器）备受瞩目，但连接二者的电芯片（EIC），尤其是高速TIA（跨阻放大器）和Driver（激光驱动器），往往是产业链里“低调但关键”的角色。一个经常被忽略的事实是，在25G速率及以上的光通信电芯片市场，中国厂商的全球份额仅占约7%。当业界热衷于讨论1.6T光模块何时放量时，真正的瓶颈往往卡在DSP、TIA这些具体芯片的交付上。

工研拓芯的这轮融资，由策源资本、洛阳科创集团、华天电子集团和农银国际联合完成。资方构成既有地方国资，也有封测龙头。这种组合传递出一个信号：在当前的产业环境下，资本对光通信上游的投资逻辑已经从“讲故事”转向了“看量产”。

工研拓芯创始人杨文伟的背景（中科院博士，格罗方德、博通等头部企业任职经历）无疑是加分项，但真正让投资方落子的，是其100G/200G Driver/TIA套片已进入规模量产，且通过了英伟达Quantum-2交换平台实测，整机功耗比同类竞品低1.5W。

功耗优势，在动辄部署数万套光模块的AI数据中心里，已经不是单纯的性能指标，而是直接决定了运营商的电费和散热成本。这恰好印证了电芯片竞争的升维：从单颗芯片的带宽和增益，转向模块级乃至系统级的功耗与协同表现。

另一个值得关注的点是技术路线选择。工研拓芯坚持的是CMOS低成本与SiGe高性能并行的“Tick-Tock”双平台战略。这不像追逐先进制程那样吸引眼球，但却是模拟芯片领域务实的生存之道。尤其是随着LPO（线性可插拔光模块）等架构的兴起，原本由DSP承担的信号补偿功能正在被“卸载”到TIA和Driver上。这意味着电芯片不再仅仅是“放大器”，它必须承担更多线性度和系统容差的任务。这种由于系统架构变革带来的价值重估，或许才是工研拓芯这类厂商真正的时代红利。

当然，我们必须保持审慎。

国内高速电芯片与海外龙头的差距是客观存在的，无论是MACOM在超高速Driver上的领先，还是Broadcom在系统级生态的整合能力，都不是短期内能够抹平的。

工研拓芯的A轮融资只是一个节点，接下来从100G/200G向400G乃至更高速率迈进，以及面对薄膜铌酸锂等新型光子集成技术的挑战，考验的是团队在“光电协同设计”上的硬功夫。

工研拓芯成立仅三年有余，其发展路径已经显示出一种趋势：光通信芯片的竞争，正在从单一的光芯片或电芯片技术指标比拼，走向“电芯片设计与先进封装、光子技术深度融合”的系统级竞争。这轮融资的落地，或许正是业界重新审视那颗被光掩映下的“电芯”价值的开始。
