光刻曝光原理：掩模图形怎样转移到晶圆？

光刻曝光不是用光直接在硅上刻出线路，而是把掩模上的图形投影到光刻胶中，先形成看不见的化学差异。随后通过显影得到胶模板，再交给刻蚀或离子注入完成材料加工。读完本文，你能说清掩模、光学系统、光刻胶和显影各自做了什么。

晶圆表面先覆盖一层光刻胶，它是一种对特定波长敏感、曝光后化学性质会改变的聚合物材料。曝光时，掩模版上的透明与遮光区域调制光线，投影光学系统再把图形缩小并聚焦到胶层。

到达胶面的不是一组硬边界，而是一幅随位置变化的光强分布，也叫空中像；光刻胶在曝光过程中接收相应的剂量。达到反应条件的区域发生化学变化，形成暂时看不见的潜像。因此，曝光的产物是胶里的化学对比，不是已经挖好的沟槽。

图1｜掩模调制光线，投影光学系统把图形缩小成像到光刻胶；下层薄膜和硅此时尚未被加工。

投影分辨能力常用瑞利关系概括。它不是某台设备的完整验收公式，但能帮助判断波长、数值孔径与可成像尺寸的方向性关系。

其中 CD 是可分辨特征尺寸，λ 是曝光波长，NA 是投影物镜的数值孔径，k₁ 是包含工艺与成像优化因素的无量纲系数。波长更短或 NA 更大，通常有利于减小 CD；但实际图形还受掩模、照明方式、光刻胶、焦点和剂量共同限制，不能把工艺节点简单等同于曝光波长。

对正性光刻胶，曝光区通常在后续显影中更易溶解，所以掩模透光处最终成为胶开口。对负性光刻胶，曝光常引发交联，使曝光区更难溶解并留下。具体反应路径取决于胶的化学体系，但“曝光怎样改变溶解速率”才是判断最终图形的关键。

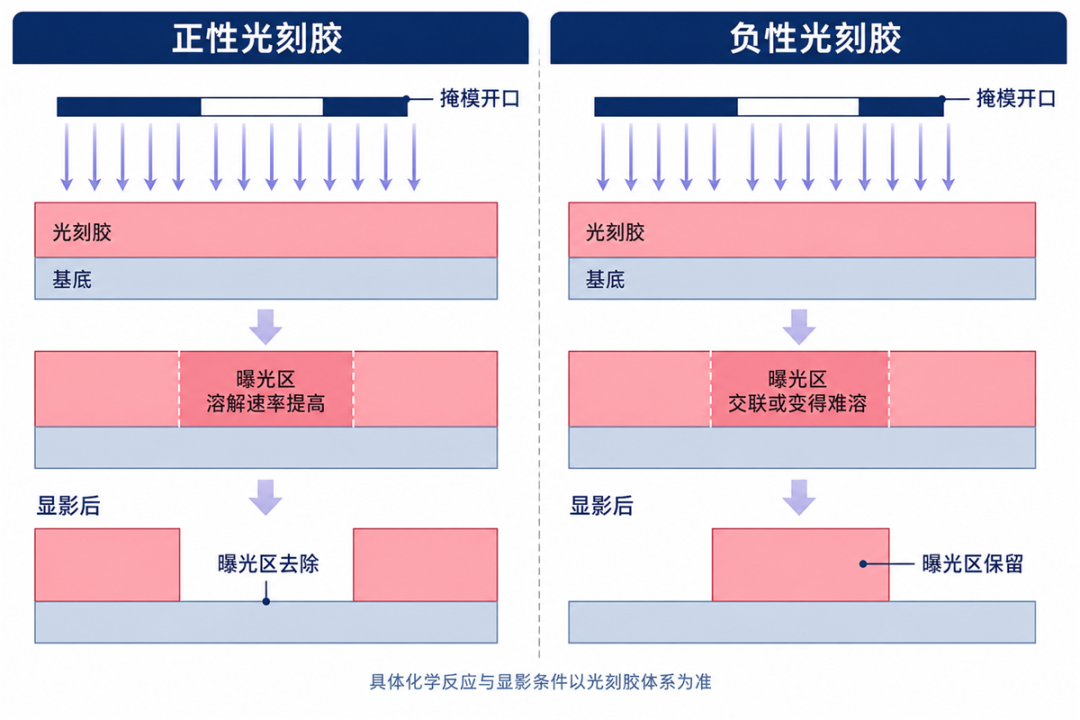

图2｜同一掩模下，正胶通常去除曝光区，负胶通常保留曝光区；两者不能混用同一套图形判断。

曝光后烘会推动或稳定胶内反应，显影液则利用溶解速率差把潜像变成有高度的胶图形。剂量不足可能造成反应不完全和残胶，剂量过高会让边界扩展；离焦会使图形变钝，颗粒可能遮光或造成局部缺陷。

显影结束，只得到一层带开口的光刻胶模板。若目标是刻蚀，等离子体或化学反应物会从胶开口接触下层薄膜并将其去除；若目标是离子注入，离子主要从开口进入衬底，保留的胶承担阻挡作用。加工完成后再去胶，材料层中才留下真正的图形。

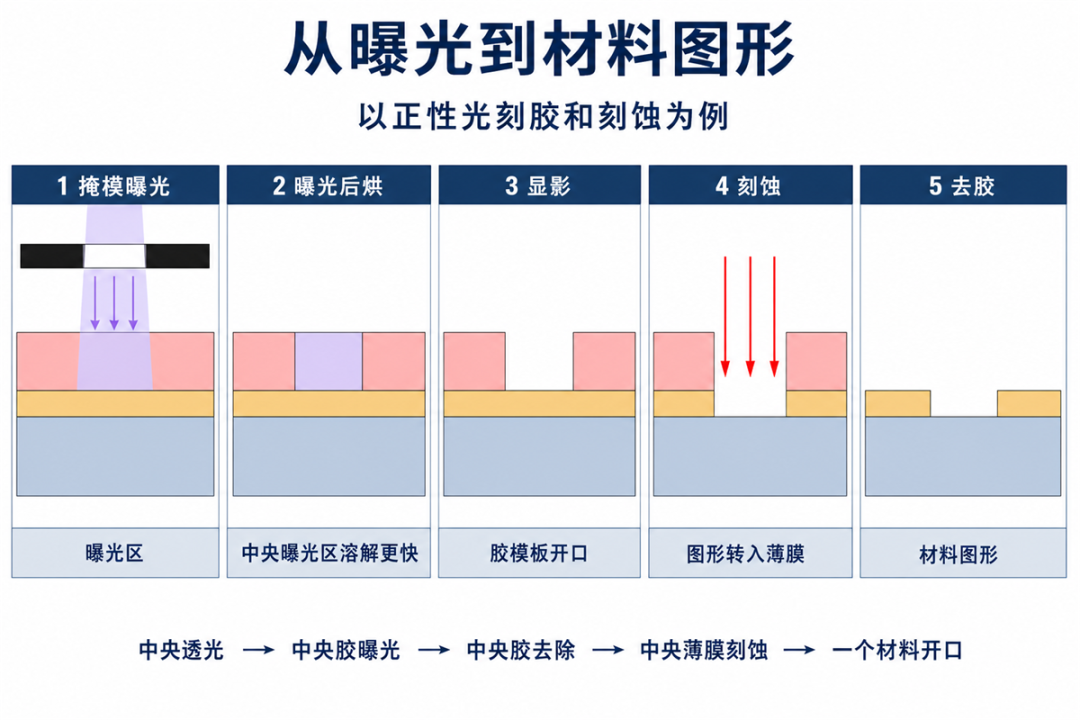

图3｜以正性光刻胶和刻蚀为例：涂胶、软烘、对准曝光、曝光后烘、显影、刻蚀、去胶，顺序不可颠倒。

可以把整条链压缩为：掩模调光 → 投影成像 → 胶内化学差异 → 显影开口 → 材料加工。曝光解决“在哪里加工”，显影把位置选择变成物理窗口，刻蚀或注入才解决“对材料做什么”。

曝光剂量与焦点（离焦量）是最直接的两项控制量：剂量影响反应程度，离焦影响图像锐度。工程上还要检查胶厚均匀性、显影状态、临界尺寸 CD 和套刻误差；套刻是本层图形与前层图形的相对位置偏差。

一层图形合格，不代表整片晶圆都安全。焦深、晶圆翘曲、台面平整度、掩模缺陷和颗粒会让不同位置落入不同成像条件。真正稳定的工艺，要让剂量、离焦及前后工序波动仍处在可接受窗口内，并通过显影后检查和后续量测确认。
